Как штробить стены под электропроводку: технология для непрофессионала

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

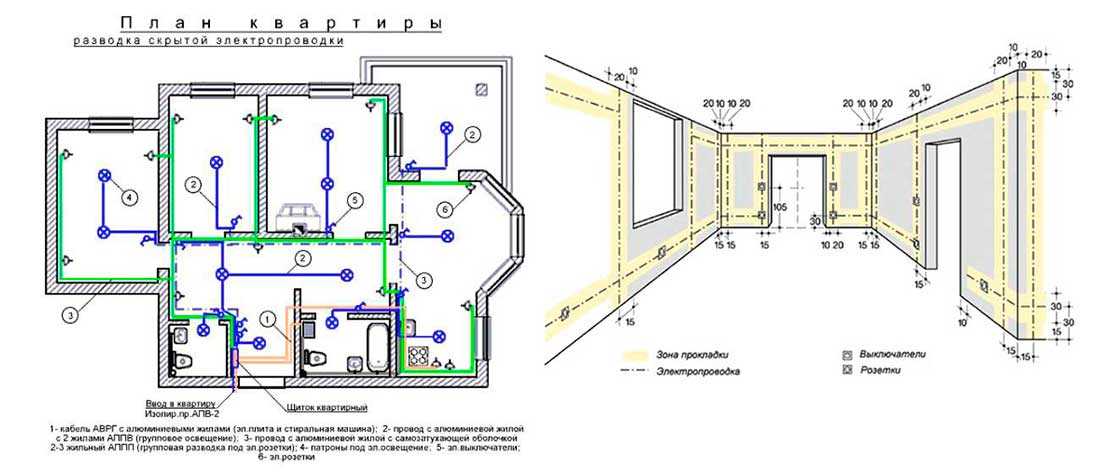

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

• слесарное или строительное зубило и молоток;
• электрическая дрель или перфоратор;
• угловая шлифовальная машина с набором абразивных дисков;
• специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

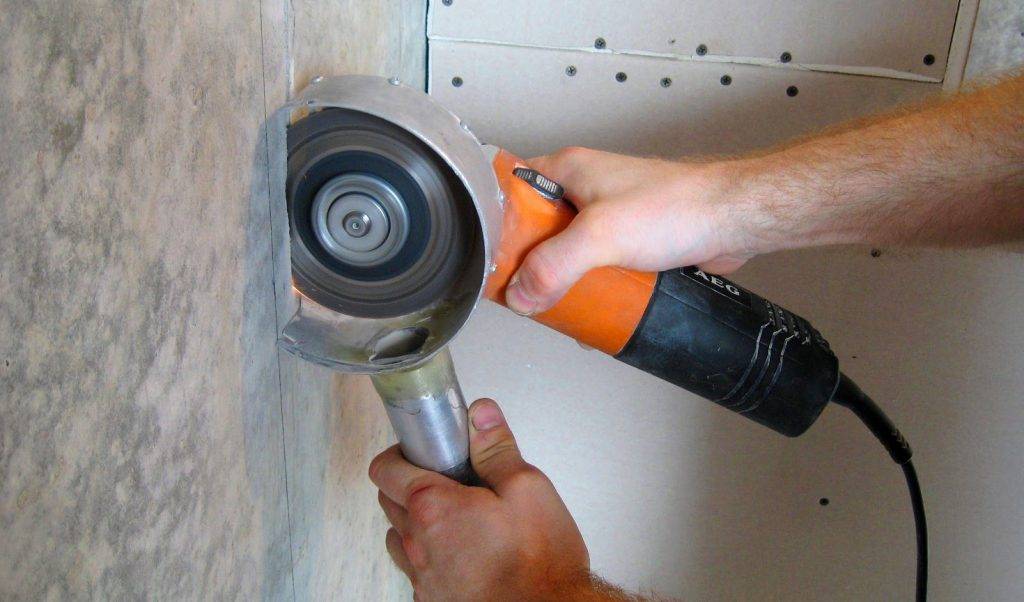

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

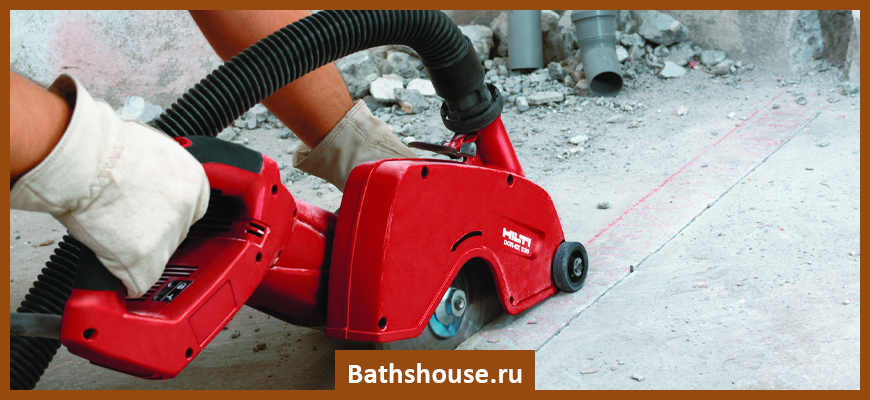

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

В каких случаях штробят стены под проводку?

Создание штробы — неизменный атрибут скрытой проводки. Под штробой понимается углубление, сделанное в бетоне, кирпиче, штукатурке или другом материале для укладки проводов. С помощью последних бытовое напряжение подводится к розеткам, выключателям и светильникам.

Альтернативный вариант — создание наружной проводки, когда провода находятся на поверхности стены или укладываются в специальные короба.

Скрытая проводка более востребована, ведь с ее помощью можно спрятать коммуникации в стены и тем самым улучшить внешний вид интерьера.

Проблема в том, что создание штробы требует подготовки, немалых физических усилий и затрат времени

Кроме того, важно знать требование ПУЭ и ПТЭ, без учета которых монтаж проводки может привести ко многим проблемам

А также важно изучить постановление 508-ПП «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах»

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

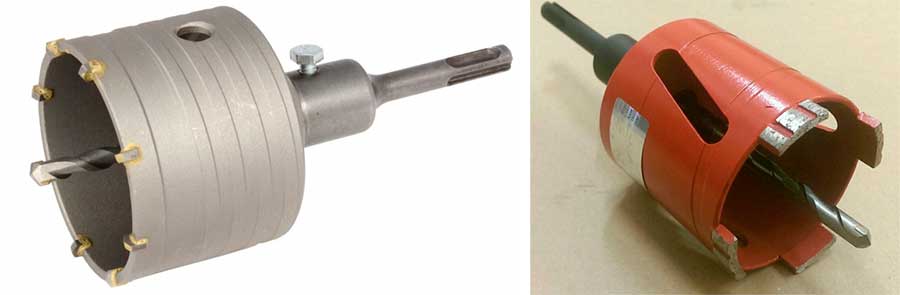

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

1. Решите, где будет ставиться коробка.
2. Найдите центр.
3. Сделайте отверстие с помощью перфоратора.
4. Соберите коронку и установите ее в инструмент.
5. Вставьте направляющее сверло в уже готовое отверстие.
6. Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

1. Повторите с первого по пятый пункт рассмотренной выше инструкции.
2. Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
3. Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
4. Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

1. Наметьте будущее отверстие карандашом.
2. По контуру сделайте перфоратором много отверстий (должно быть больше 20).
3. Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

1. Сделайте контур будущего углубления.
2. Подготовьте угловую шлифмашинку к работе.
3. Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
4. Делайте болгаркой углубления по периметру будущей коробки.
5. Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Особенности работы с различными материалами

В зависимости от типа стены процесс штробления может занимать разное время и быть неодинаковым по трудоемкости.

Штробы в бетоне и кирпиче

Монолитная бетонная стена очень сложна в работе. Зубило с молотком тут лучше не использовать вовсе – процесс отнимет все силы. Можно сделать канавку болгаркой без пыли, подсоединив пылесос, но только при выборе самого прочного и надежного режущего приспособления. Для штробления бетона повышенной прочности придется отказаться от болгарки, поскольку круг от нее может слететь и поранить мастера. Здесь используют перфоратор или дрель с алмазными сверлами.

С кирпичом работать проще, особенно, если стена еще не закрыта штукатуркой. Проводку кладут прямо в пазы между отдельными кирпичиками, после чего производят оштукатуривание. Вертикальные швы лучше делать перфоратором или дрелью. Для создания небольших трасс можно пользоваться даже ручными приспособлениями.

Дерево и газобетон

Сделать штробу в мягких материалах — поризованных бетонах — несложно. Для работы подойдет дрель, болгарка, перфоратор, штроборез, ручные инструменты. Последние позволят сделать канавку нужной ширины и глубины буквально за пару подходов. В древесине скрытую проводку не прокладывают, а пропускают ее открытым способом в огнестойких кабель-каналах и коробах.

Другие материалы

Гипсокартон является очень хрупким материалом, поэтому его не подвергают штроблению. Кабели для электросети укладывают под листами ГКЛ, где они будут надежно скрыты от посторонних глаз. Отверстия под розетки делают с помощью перфоратора со специальной насадкой. Штробы в кафеле выполняют болгаркой или штроборезом с алмазными дисками. Перфоратор для этой цели не подходит, так как может повредить материал.

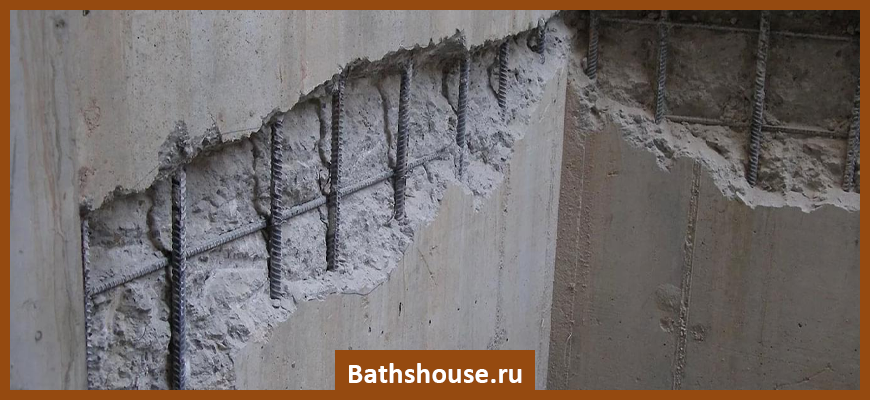

Нюансы с несущими стенами

Ограничения на штробление несущих стен касаются квартир в многоквартирном доме. По большей части, они относятся к железобетонным постройкам. Арматура каркаса стен располагается на той же глубине, что и штробы, и может оголяться. В результате толщина стены уменьшается, повышается опасность ее деформирования и обрушения.

Укладка проводов на несущих стенах возможна другими способами. К примеру, вначале делают оштукатуривание, а потом прокладывают провода внутри штукатурного слоя. Также кабели пропускают под облицовкой из панелей, ГКЛ, фанеры на каркасе.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

• Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
• Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
• Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

• Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
• Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
• Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Способы штробления стен различными инструментами

Зубило либо скарпель, и молоток

Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.

Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.

• На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
• Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
• После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.

Перфоратор со специальной насадкой

Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.

Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.

• Перед началом работ наносится разметка будущих борозд.
• Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
• При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
• При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.

На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.

Угловая шлифовальная машинка (болгарка) с алмазным диском

Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.

Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.

Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.

Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.

Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.

Штроборез

Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

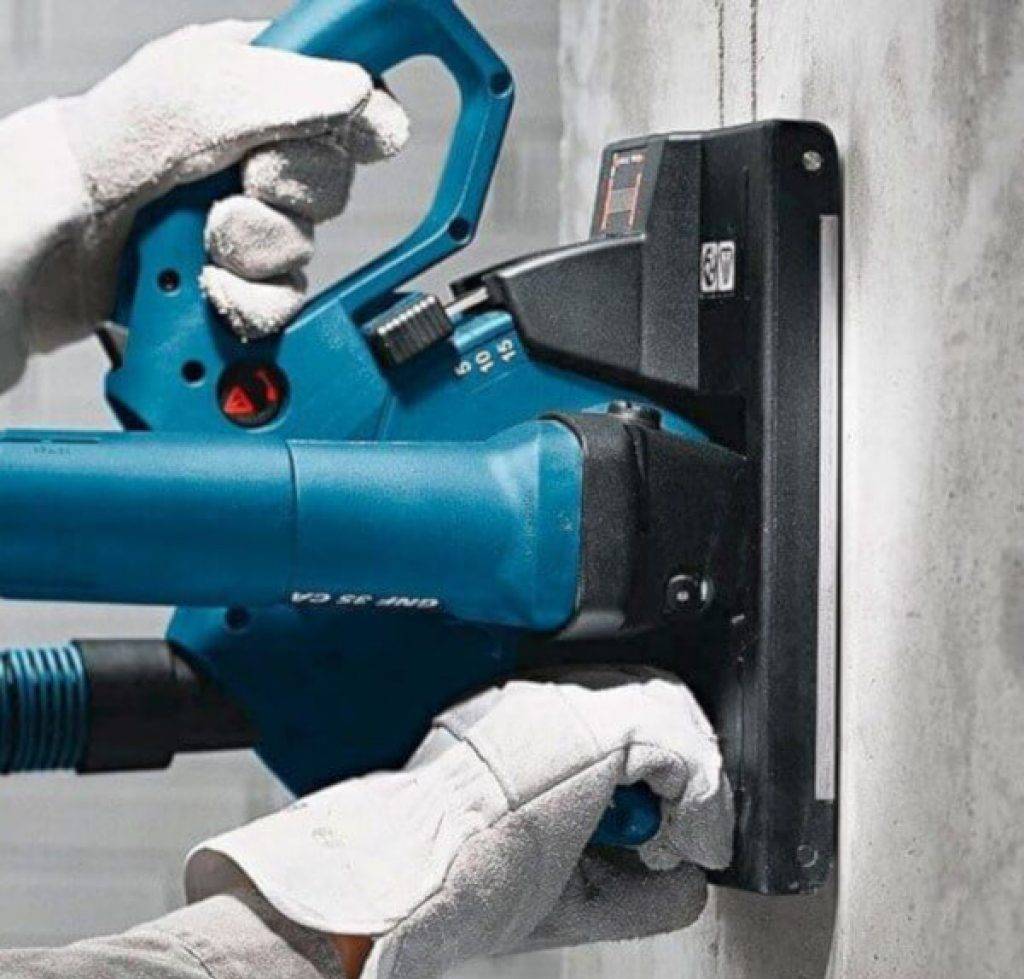

Штробление стен штроборезом без пыли

Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.

Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.

5 нюансов штробления, которые должен знать каждый

Единственное, чем примечательна спешка — она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать — и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере — уж кому как удобно. Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

1. штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
2. запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
3. если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия — до 15 сантиметров;
4. при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов — как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
5. каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия — не более 2,5 сантиметров.

Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также — что гораздо серьезнее — угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки — это как-то глупо и безответственно, не находите?

Это интересно: Схема электропроводки в двухкомнатной квартире панельного дома — читаем во всех подробностях

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

1. Выполните небольшие углубления по бокам штробы.
2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
3. Уберите верхнюю часть по отмеченной полосе.
4. Углубите канавку до нужного уровня в 25 мм.
5. Очистите сделанные углубления от пыли и нанесите грунтовку.
6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
2. С применением лопатки объедините все сделанные ранее углубления.
3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

1. Мощный двигатель, надежно защищенный от перегрузок.
2. Кожух с возможностью регулировки положения.
3. Дополнительная ручка.
4. Нескользящие ролики.
5. Визирная метка.
6. Режущие диски.
7. Боковая ручка и т. д.

Процесс проходит следующим образом:

1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
2. Закрепите два алмазных круга.
3. Отрегулируйте положение кожуха.
4. Пройдитесь по участку, где должны находиться провода.
5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Нюансы перед началом работ

Штробы в стене желательно прокладывать только в вертикальном или горизонтальном положении

Приступая к штроблению стен под электропроводку, нужно учитывать некоторые правила и рекомендации:

1. Штробу в стене прокладывают только в горизонтальном либо вертикальном направлении, не делая косых борозд.
2. Желательно, чтобы штроба, проложенная между двумя точками, имела не более 1 поворота. Большое количество перегибов увеличивает риск нагревания электрического кабеля, а это может привести к его порче и возникновению возгорания в стене.
3. Размеры борозд имеют допустимые пределы. Их ширина не может превышать 30 мм, глубина должна быть не больше 25 мм, а максимальная длина составляет 3 м.
4. Прокладывая штробы, нужно отступать как минимум по 40 см от отопительных батарей и газовых труб. Борозду желательно прокладывать на 10-сантиметровом удалении от потолка, пола и дверных проёмов.
5. В панельных постройках прокладывать проводку в железобетонных перегородках нельзя – это чревато снижением прочности конструкции и появлением трещин. Если другого выхода нет и приходится штробить железобетон, глубина канавок должна быть минимальной, а арматурная сетка должна сохранить целостность.

Рассмотрим ещё некоторые тонкости выполнения процесса:

1. При штроблении межкомнатных перегородок борозду желательно проводить на максимальном приближении к уровню пола или потолка – это поможет снизить нагрузку на стену.
2. Для проделывания углублений в бетонных или кирпичных конструкциях лучше не использовать болгарку с малой мощностью. Такой инструмент не позволит достичь желаемого результата, зато может быстро прийти в негодность.
3. Перед началом штробления обязательно нужно проверить, остались ли в стенах ранее проложенные электропровода. Если вы не планируете менять проводку полностью, старые провода нельзя задевать рабочим инструментом.
4. Прокладывая штробу под потолком, не используйте стремянку. Работать с тяжёлым инструментом на столь неустойчивой конструкции неудобно и опасно.
5. Не приступайте к штроблению, предварительно не проверив исправности инструмента и всех его деталей.
