Трубы полипропиленовые для холодного и горячего водоснабжения: виды и нюансы использования

Основные производители полипропиленовых изделий

Популярность пластиковых изделий из этого материала в последние годы значительно повысилась. В результате этого растет и собственное производство этой продукции в России. Сегодня полипропиленовые изделия производят сотни предприятий. Наиболее значительными их являются:

  1. Предприятие «Синикон» — крупный производитель из Москвы, поставляющий на рынок продукцию из полипропилена на холодное и горячее водоснабжения, а также для безнапорных канализационных систем.
  2. «Икапласт» — предприятие начало свою деятельность более десяти лет назад. Его продукция отличается высоким качеством продукции, что обеспечивается многоступенчатой системой контроля. Основная специализация – армированные трубы для трубопровода, в том числе при транспортировке агрессивных сред.
  3. Компания «ЯрИнтерПласт» имеет два завода по выпуску армированных пластиковых труб, головной располагается в Ярославле. Основной продукт – армированные изделия, а также фитинги для водопровода напорного и безнапорного исполнения.
  4. Один из крупнейших производителей полипропиленовых изделий предприятие «Политрон». Применяя современно оборудование, компания производит значительный объем труб строительного сортамента, а также фитингов к ним.
  5. «Космопласт» — специализированное предприятие по выпуску разнообразных фитингов из полипропилена.
  6. ОАО Альметьевский трубный завод. Производственную деятельность начал еще при советской власти, производя продукцию из стали. Сегодня он выпускает значительное количество продукции из полипропилена для водопровода.

Разумеется, этот перечень – лишь небольшая часть из сотен предприятий, производящих трубную продукцию строительного назначения из пластиков.

При желании организовать собственное производство такой продукции, следует учесть, что полный комплект оборудования для ее производства обойдется приблизительно от 700 тысяч до 2 миллионов рублей.

Полипропиленовые трубы для систем водоснабжения и отопления. Виды и преимущества // FORUMHOUSE

Достоинства и недостатки полипропилена

Такой вид продукции для водопровода имеет ряд преимуществ по сравнению со стальными аналогами:

  1. Материал является химически инертным и не подвергается воздействию агрессивных сред.
  2. Производители декларируют срок службы полипропиленовых труб для водоснабжения не менее 50 лет. Для малонапорного трубопровода он может быть увеличен до 100 лет. На системах отопления такие изделия могут работать до 25 лет. В любом случае, это ограничение выше аналогичных характеристик для стальных продуктов во многие разы или даже на порядок.
  3. Материалы не являются электропроводимыми.
  4. Продукт экологичен, не выделяет в воду и окружающее пространство вредных для человека и животных веществ.
  5. Изделия из полипропилена отличаются технологичностью при монтаже трубопровода способом пайки. Процесс доступен даже необученному персоналу.
  6. При эксплуатации трубопровод из этого материала не нуждается в дополнительном уходе для защиты от коррозии.

К недостаткам можно отнести следующие моменты:

  1. Трубы плохо выдерживают температуру теплоносителя выше +95-100 градусов, особенно при давлении более 10 атмосфер.
  2. Затруднения при ремонте, связанные с использованием неразъемных соединений при монтаже.

Какие трубы выбрать для водопровода

Закономерен вопрос – полипропилен или металлопластик, что лучше для водоснабжения?

По соотношению цена – качества, безусловно, следует выбирать полипропилен. Для малонапорных систем можно взять изделие из чистого пластика, а для давления более 10 атмосфер – армированное стеклопластиком. Во всяком случае, из многообразия этих материалов, всегда можно подобрать подходящий вариант для устройства водопровода.

Касательно материалов для устройства отопительных систем предпочтительно использовать полипропилен, армированный алюминием.

Особенности монтажа

Имея на руках проект водопровода, нужно приобрести необходимое количество основных и комплектующих изделий. Соединение различных элементов производится способом пайки с использованием паяльника специальной конструкции.

В комплекте с ним поставляются специальные дорны и муфты для прогрева деталей в размерах от 16 до 53 миллиметров. Более подробно о монтаже водопровода из полипропилена смотрите в этой статье.

Оснастка больших размеров приобретается отдельно.

Соединяемые детали нагреваются за нескольких секунд, снимаются с паяльника, после чего стыкуются вручную.

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

  1. Наружный;
  2. Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

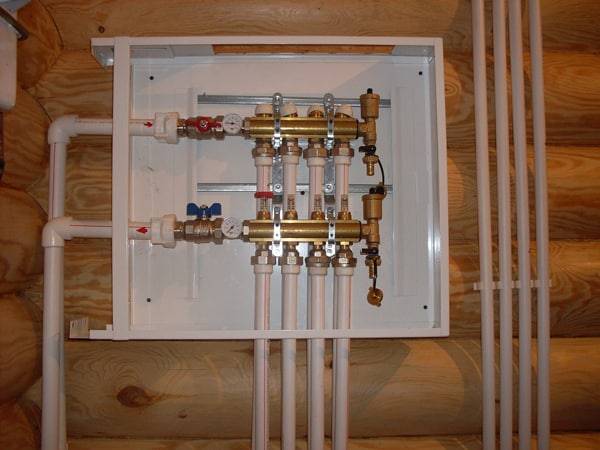

Фото — открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду; На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления; Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы

Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен; Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе

Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

  1. Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
  2. Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
  3. Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Видео: как монтировать полипропиленовые трубы

Сварка полипропиленовых труб

Чтобы соединение элементов трубопровода было выполнено надежно и герметично необходимо использовать качественный аппарат для пайки. Процесс пайки состоит из таких этапов:

  1. Нагрев края изделий с внешней и внутренней стороны. Температура, при которой производится достаточный нагрев полипропилена и не разрушаются тефлоновые насадки аппарата, 260 градусов.
  2. После разогрева выполняется само сваривание. Для этого с одной стороны фитинг одевается на дорн, а с другой стороны в гильзу продевается труба. Затем они одновременно снимаются и как можно скорее соединяются.
  3. Время удерживания элементов трубопровода в аппарате строго регулируется и зависит от диаметра и толщины стенок. Если передержать изделие, это повлечет за собой деформацию и потерю прочности. Недостаточный нагрев спровоцирует неплотное прилегание элементов и возможные протечки системы в процессе эксплуатации.

Паяльник для пайки полипропиленовых труб

Выполнение соединения элементов методом сварки делает системы водопровода необслуживаемыми (в отличие от винтовых).
После пайки и остывания изделий их следует проверить на герметичность, а затем можно производить монтаж по схеме разводки.

Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

  • Конструктивно полипропиленовые трубы производятся двух типов:
  • цельные;
  • армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

  1. Производители применяют несколько способов армирования:
  2. Покрытие трубы с наружной стороны слоем алюминиевой фольги.
  3. Устройство слоя алюминия внутри трубы, ближе к наружному краю.
  4. Усиление стекловолокном.
  5. Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

  • Маркировка PP указывает на то, что материал труб — полипропилен:
  • PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
  • РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

  1. Армирование алюминиевой фольгой может быть:
  2. сплошным;
  3. перфорированным.

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

  • Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
  • к фитингу крепится только внешний слой, равный половине толщины стенки;
  • необходима насадка для сварочного аппарата;
  • после отрезания изделия требуется его торцевание.

Армированные стекловолокном

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

  1. Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
  2. При монтаже не требуется их калибровка и зачистка.
  3. Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
  4. Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
  5. Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Фитинги

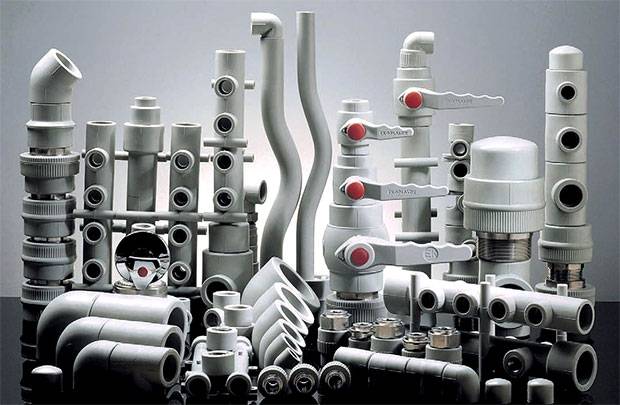

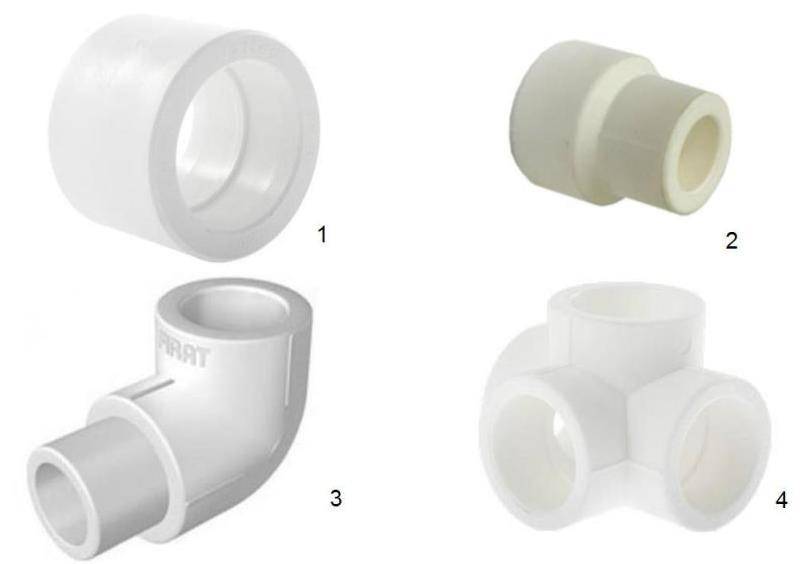

Для полипропиленовых труб производится полный ассортимент фитингов, запорной и регулирующей арматуры и вспомогательных монтажных элементов. Стандартный набор включает в себя:

  • колено 90о;
  • тройник;
  • заглушка;
  • проходная муфта;
  • шаровый кран;
  • фильтр грубой очистки;
  • фитинги переходники на резьбовое соединение под металл (с внутренней или внешней резьбой, американка).

Используя весь доступный набор элементов, из полипропилена собираются системы практически любой конфигурации, с учетом комбинирования материалов. Производители выпускают под каждую партию труб набор фитингов и переходников.

Виды полипропиленовых труб и их характеристики

Полипропилен получается в результате полимеризации свободных молекул газа этилена. В результате выходит материал с высокими техническими характеристиками, позволяющими производить такую продукцию как трубы для водопровода.

Современные изделия из этого материала успешно противостоят воздействию химически активных веществ, а также обладают рядом характеристик, позволяющих их использовать при повышенном давлении в системах водопровода различного назначения, включая сети подачи холодной или горячей воды или отопительных системах.

Вместе с тем, на их стенках не осаждаются различные наслоения и не развиваются бактерии. Внутренняя поверхность трубопровода устойчива к износу под воздействием твердых частиц, всегда присутствующих в потоке транспортируемой жидкости.

Основные характеристики полипропилена приведены в таблице:

ГОСТы и другие ОРДПараметрыПоказатели
DIN 52612Величина теплопроводности при 20оС0,24 Вт/см
15139Показатель плотности материала0,9 г/см3
23630Удельная теплоемкость при +20ОС2 кДж/кгс
21553Плавление149о
11262Предел прочности на разрыв34-35 Н/ммо
15173коэффициент линейного теплового расширения0,15

Производятся трубы для водопровода из  полипропилена, размерный ряд которых представляет собой следующую последовательность: 16 – 20 – 25 – 32 – 40 – 53. Это основные размеры, применяемые при монтаже внутриквартирных и домовых водопроводных сетей. Более крупные трубы используются в наружных напорных разводках, а также безнапорных канализационных сливах.

Особенность обозначения состоит в том, что размеры проставляются не как для металлических по ГОСТу 3262-80, а по реальному наружному диаметру и толщине стенки, например 32х2,5. Металлические изделия обозначаются условным проходом: Ду25 с указанием серийности – легкая, средняя или тяжелая.

По материалу изготовления и способам применения полипропиленовых водопроводных труб их можно условно разделить на три типа:

  1. Тип PPH – производится их гомогенизированного полипропилена. Область применения – промышленные воды, системы вентиляции, внутренние сети водопровода, а также безнапорные трубопроводы.
  2. Тип PPB – производится из сополимера такого же пластика. Основное применение – системы водопровода и разводки обогреваемого теплого пола. Трубы этого материала и фитинги к ним хорошо переносят ударные нагрузки. Используются в системах отопления.
  3. Изделия типа PPR производятся из рандомсополимера полипропилена, они способны выдерживать повышенное внутреннее давление в системе. Область применения – горячее и холодное водоснабжение, системы отопления с теплым полом.

Зависимость толщины стенок от диаметра

По системе перемещаются вещества с разными температурными показателями и при различных давлениях. Магистраль будет работать в оптимальном режиме, если её стандартные элементы будут иметь нужную толщину стенки. Взаимосвязь этого параметра и диаметров наиболее популярных полипропиленовых стояков хорошо видно из таблицы 2.

Наружный диаметрPN 10PN 20PN 25
Внутренний калибрТолщина стенкиВнутренний калибрТолщина стенкиВнутренний калибрТолщина стенки
16,0010,602,70
20,0016,201,9013,203,4013,223,39
25,0020,402,3016,604,2016,604,20
32,0026,003,0021,305,3521,205,40
40,0032,603,7026,606,7026,646,68
63,0051,405,8042,0010,5042,0010,50
110,0090,0010,0073,2018,40

Обзор видов полипропиленовых труб

Пропиленовые трубы делятся:

  • на однослойные;
  • многослойные.

Однослойные полипропиленовые трубы

Рассмотрев однослойные полипропиленовые трубы, увидим, что выделяются такие виды:

  1. Труба РРН, изготавливающаяся из гомо пропилена и использующаяся для промышленных технологий, вентиляции и систем холодного водоснабжения.
  2. Труба РРВ, изготовляемая из блок-сополимера полипропилена и используемая для изготовления фитингов и труб повышенной сопротивляемости к гидравлическим ударам и прочности; в напольных отопительных контурах; подаче холодной воды.
  3. Труба РРR, изготавливаемая из рандом сополимера полипропилена, обладающего способностью ровно распределять нагрузку. Применяют такие трубы в водяных и напольных контурах обогрева, подаче горячей и холодной воды. На открытых участках такие трубы необходимо защищать от воздействия ультрафиолетового излучения.
  4. Труба РРs, специальный трудновоспламеняемый полипропилен, с максимальной рабочей температурой в 95 °C.

На каждой трубе нанесена маркировка, по которой и определяется принадлежность её к тому или иному виду.

Многослойные полипропиленовые трубы

Трубы, армированные алюминиевой фольгой, могут быть гладкими и перфорированными.

Перфорация трубы представляет собой сетку с небольшими отверстиями, в которые затекает полипропилен в процессе экструзии трубы, в результате получается надежное сцепление двух материалов.

Однако есть недостатки армирования фольгой:

  • если фольга посредине трубы, то перед сваркой соединений она должна быть зачищена;
  • в результате сварки к фитингу присоединяется только половина трубы, наружная часть;
  • на сварочный аппарат понадобится специальная насадка;
  • если фольга внутри трубы, то, по сути, труба окажется металлопластиковым аналогом с полипропиленовым покрытием, в этом случае не исключено касание транспортируемой среды с армированным слоем, что может привести к негативным последствиям.

В полипропиленовые трубы армированные стекловолокном добавляется краситель, чтобы их визуально выделить. Положительными моментами являются:

  • отсутствие зачистки перед сваркой;
  • увеличение степени жесткости, благодаря присутствию стекловолокна;
  • коэффициент теплового расширения на 75% меньше неармированных аналогов;
  • стенки являются монолитной конструкцией.

Чтобы разобраться в многообразии труб и их применения, надо ознакомиться с маркировкой на них. Маркировка P. N. 10 обозначает, что подаваемое рабочее давление в системе не может превышать 10 атм. Для подачи холодной воды используют трубы PN 10, срок службы которых — 50 лет.

Для подачи горячей и холодной воды используют маркировку PN 20, которые могут служить 25 лет.

Срок службы у труб PN 25, армированных алюминиевой сеткой не определен и может зависеть от условий работы — температуры носителя и гидравлического давления.

 PN 10PN 16PN 20PN 25
Рабочее давление, атм10162025
Рабочая температура, °С45609595
Области примененияСистемы подачи холодной водыСистемы подачи холодной водыСистемы отопления, в том числе централизованныеСистемы отопления, теплые полы, горячее водоснабжение
Цена в р. трубы диаметром 20 мм, Fv — пласт14,99 23,0856,92
Цена в р. на трубы Kalde25,90 32,72

Стоимость полирпопиленовых труб зависит от того, армирована или нет, чем армирована, от диаметра сечения трубы и толщины его стенок, цена на европейскую продукцию отличается в сторону увеличения, но дешевле металлических аналогов. Цвет не влияет на технические параметры труб, они могут быть:

  • зелеными;
  • белыми;
  • черными;
  • серыми;
  • с красной полоской.

Монтаж отопительной системы

Для установки полипропиленовых труб, Вам понадобится не только смета и проект, но и специальный инструмент для создания пластиковых соединений. Есть два способа, как соединять между собой трубы:

  1. Сварка раструбов;
  2. Сварка муфты.

Для осуществления такой сварки используется специальный инвертор, который состоит из нагревательного элемента, гильзы и индикаторов контроля температуры. После включения прибора в сеть и настройки необходимых температурных параметров, из гильзы начинает выходить горячая струя, которая равномерно распределяясь по всей поверхности полипропиленовой трубы, обеспечивает диффузию молекул. Соединяемые детали нагревают и снаружи, и изнутри – это обеспечивает максимально надежное крепление.

Сварка труб из полипропилена

Если Вы решили купить сварочный аппарат для пластика, то следите за тем, чтоб его рабочая поверхность состояла из тефлоновых или аналогичных покрытий. Это необходимо, т.к. при работе расплавленный пластик прилипает к инвертору, чем снижает его срок годности, а тефлон отталкивает его молекулы.

Сварка раструбов считается более популярной и надежной, чем муфтовые соединения. Но перед началом работ, Вам нужно знать некоторые рекомендации мастеров:

  1. Вся работа проводится только в защитном костюме, в перчатках и масках во избежание попадания горячего пластика на кожу;
  2. Если Вам нужно разрезать трубы из полипропилена до определенной длины, то работать можно только острым ножом, все разрезы проводятся под прямым углом;
  3. Плотно прижимайте соединяемые детали друг к другу;
  4. После окончания работы зафиксируйте соединение, чтобы они некоторое время были совершенно неподвижны – это необходимо для завершения диффузионного процесса.

Пайка полипропиленовых труб своими руками выполняется довольно быстро, больше всего времени отнимает установка труб в ровное положение. Чтобы спаять две детали, Вам нужно включить инвертор и выдержать время нагрева (у каждого устройства оно отличается, необходимая температура указывается в инструкции пользователя конкретного прибора). Далее они стыкуются, и завариваются. Во время соединения их нельзя шевелить или переворачивать. Очень аккуратно нужно работать с поворотными деталями – если Вы сварите их не в нужную сторону, то всю работу нужно будет начинать с начала с новыми поворотными элементами.

Таблица сварки полипропиленовых труб

Сварка с муфтами практически аналогична, но вначале соединения нагреваются, после на них надеваются муфты. За счет давления, молекулы соединяются и обеспечивают прочное и долговечное крепление.

Фото: муфтовая сварка

После сварки труб, можно начинать их устанавливать. Локальная система отопления состоит из:

  1. Нагревательного прибора;
  2. Радиаторов;
  3. Трубопровода;
  4. Расширительного бака;
  5. Дополнительных деталей.

Схема также может включать разные котлы или бойлера. Для подробного расчета Вам нужно будет разработать план-проект.

Схема системы отопления

Согласно требованиям СНиП, при монтаже системы отопления из полипропиленовых труб нужно использовать коммуникационные соединения разных диаметров. Это помогает увеличить эффективность нагревательного прибора и отдачу теплоносителей. Помимо этого, следите за уровнем возвратной трубы, она не должна быть ниже приемного ввода.

Крепление коммуникация к стене производится при помощи специальных монтажных приспособлений. Примерный шаг их размещения – 70 сантиметров, но многое зависит от выбранного диаметра труб. При установке не выворачивайте соединения и не крепите скобы в местах паяных стыков.

Стоимость на монтаж системы отопления из полипропиленовых труб во многом зависит от выбранного материала. В среднем метр трубы PN 20/25 мм стоят около 100 рублей/метр погонный, в то время как цена на армированные PN 20 Al может находиться в районе 150-200 рублей за метр.

Достоинства

–>

Неармированная труба PN 20 отечественного производства, предназначенная для нужд горячего водоснабжения, обойдется при диаметре 20 мм всего в 23 рубля за погонный метр;

Труба для нужд ГВС без армирования

  • Армированная волокном труба того же диаметра стоит 40 рублей за метр, а армированная алюминиевой фольгой — 57 рублей;
  • Муфта для соединения 20-миллиметровых труб порадует покупателя ценником всего в 2,8 рубля, тройник того же размера стоит 5 рублей 70 копеек.

Фитинги для полипропиленовых трубопроводов конструктивно просты и поэтому предельно дешевы

Однако дешевизна не сыграла бы решающей роли, если бы не прочие свойства полипропилена:

  1. Трубы долговечны. На горячей воде они служат не меньше 25 лет, на холодной — и вовсе от 50. Сравните их ресурс, к примеру, со сроком службы на водоснабжении черной стали (15 лет);
  2. Гладкая внутренняя поверхность полипропиленовых труб не зарастает отложениями. Стало быть, не снижается пропускная способность водопровода и не растет со временем его гидравлическое сопротивление;
  1. Сварные соединения с фитингами — необслуживаемые. Они превосходят прочностью цельную трубу и могут укладываться в стяжки и штробы;

Сварное соединение не уступает цельной трубе прочностью, а превосходит его

  1. Внешний вид трубопровода сохраняется десятилетиями. Его не нужно периодически красить и очищать от ржавчины;
  2. Полипропилен —диэлектрик, что исключает поражение током при, к примеру, попытках соседей сэкономить электроэнергию путем заземления электроприборов на водопровод;
  3. Он обладает низкой теплопроводностью. Это означает, что горячая вода в трубах будет медленнее остывать, а стояки и подводки ХВС не покроются конденсатом в летнюю жару.

Конденсат на стальной трубе холодного водоснабжения

Характеристики полипропиленовых труб

  • Основные преимущества полипропиленовых изделий:
  • Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
  • Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
  • Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
  • Срок службы до 50 лет.
  • Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
  • Абсолютная экологическая безопасность.
  1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
  2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
  3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
  4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
  5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
  6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
