Оконцовка и опрессовка
Медные луженные наконечники ТМЛ предназначаются для оконцовки оголенных медных контактов. Чтобы установить это приспособление на жилы провода обычно используют обжимные клещи. При изготовлении наконечников производители могут использовать медные трубы с различным диаметром. В процессе изготовления их разрезают, а затем сжимают с одной из сторон. Впоследствии проделывается небольшое отверстие, которое предназначается для болта.

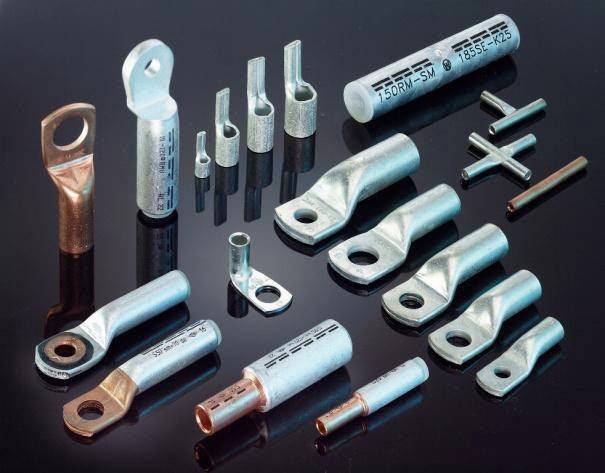

Виды наконечников под опрессовку
Опрессовка наконечников ТМЛ проводится в следующих целях:
- чтобы установить связь между электросетью и необходимым прибором;
- для установки контакта внутри одного устройства между несколькими деталями;
- для «сращивания», когда возникает необходимость удлинить имеющийся провод путем присоединения к нему другого.
Чем обжать наконечники для проводов: перечень подходящих инструментов
Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:
Чаще всего для обжима наконечников используют гидравлические или пресс-клещи
- Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
- Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
- Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
- Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
- Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².
Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.
Технология обжимки наконечников для проводов: одинарных, двойных и силовых
Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.
Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле
Рекомендации по применению одинарных штыревых наконечников для проводов:
- Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
- Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
- Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
- Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.
Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.
Подобная процедура имеет свои особенности:
- в манжету одновременно вставляются два кабеля;
- для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².
В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.
Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали
Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.
Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.
Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.
В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:
- Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
- Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
- Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.
Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

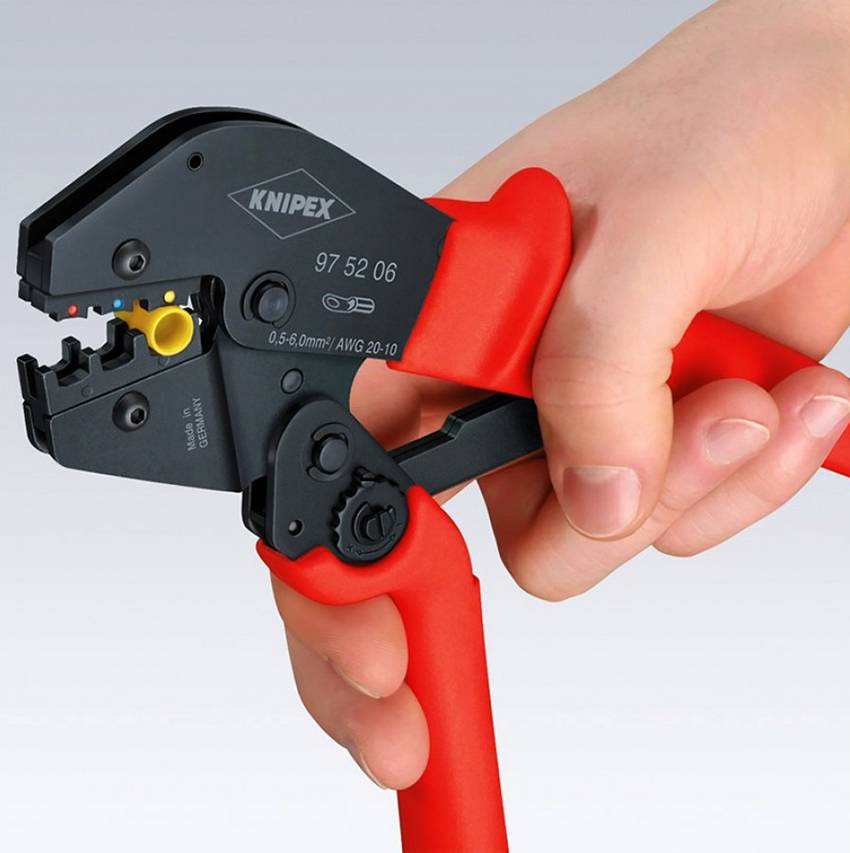

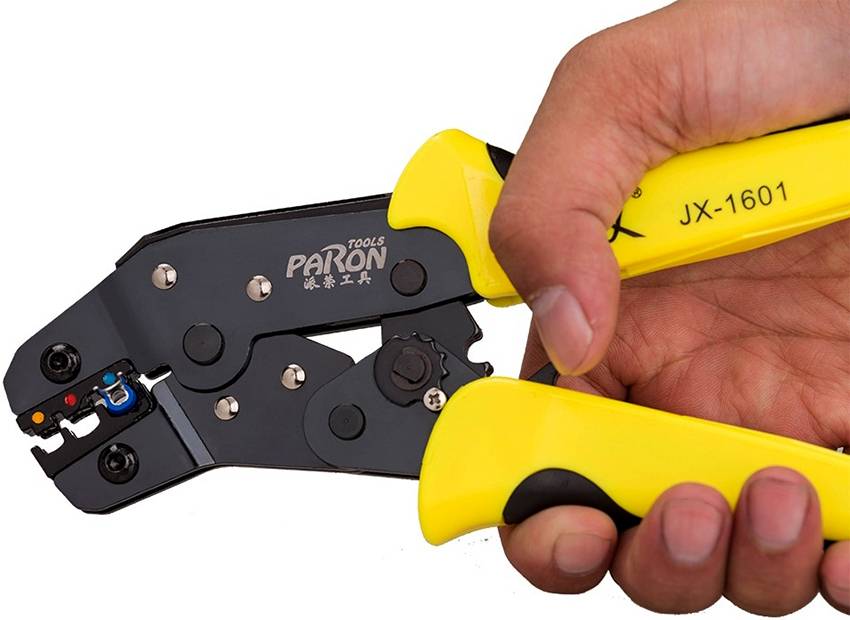

Пресс клещи
Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.
Существует несколько разновидностей пресс-клещей в зависимости от назначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.
Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.
Модификации обжимных пресс клещей:
- Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.
Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.
Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.
Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.
Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .
Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.
Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.
Как работать с НШВИ
НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.
Инструменты для опрессовки
Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.
Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:
- Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
- Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
- Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.
Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

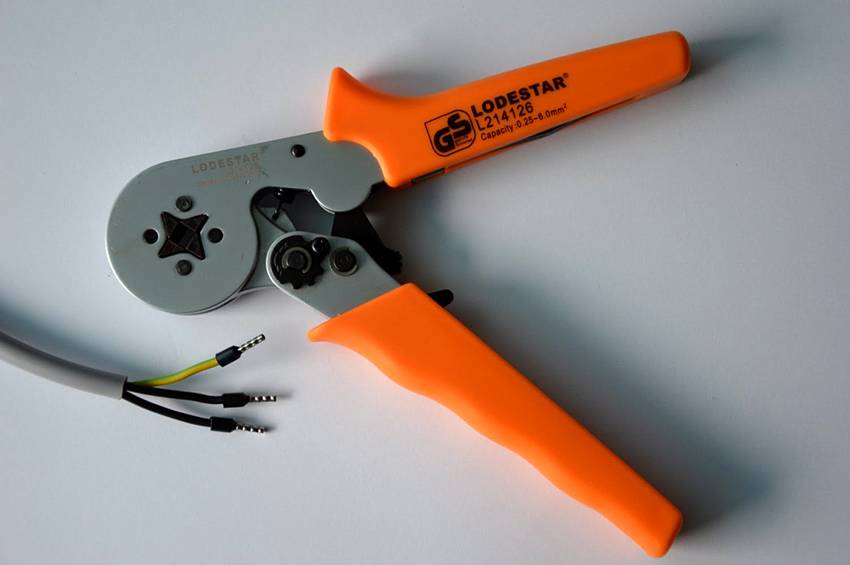

Ручные пресс-клещи для домашнего использования
Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
 | Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле |
 | Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным |
 | Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Как обжать провод: инструкция для одинарного и двойного НШВИ
Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.
Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.
Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.
Этапы опрессовки провода
Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:
Watch this video on YouTube
Планирование дня и запись всех мыслей на бумагу
Ели вы возьмете какую-либо книгу по личностному развитию и достижению успеха, то наверняка найдете в ней множество советов по повышению продуктивности и особенно планированию. И действительно, составление четкого плана на каждый следующий день позволяет намного эффективнее распоряжаться временем. Желательно осуществлять планирование с вечера, а утром, уже не думая о лишнем, как можно скорее приступать к выполнению пунктов списка.
Начните с малого – определите для себя уже на завтрашний день 3 наиболее приоритетных задачи. Например, сделать утреннюю зарядку, 5 часов упорно поработать и прочитать 20 страниц деловой литературы. Старайтесь постепенно количество таких дел увеличивать. Со временем у вас уже должен будет выработаться определенный привычный режим, следование которому уже позволит действовать эффективно.
Также важно упомянуть, что в течение дня у вас могут возникать различные идеи и мысли. Но какими бы заманчивыми они ни были, не нарушайте составленный план. Вместо этого просто запишите ваши замыслы на бумагу и не держите их все время в голове
А уже в свободное время займетесь их рассмотрением
Вместо этого просто запишите ваши замыслы на бумагу и не держите их все время в голове. А уже в свободное время займетесь их рассмотрением.
Материалы
Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.
Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.
Сварка — альтернатива обжатию
Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно Особенности проводов для электропроводки
Вам это будет интересно Особенности проводов для электропроводки
Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.
Альтернативы опрессовке
Принцип использования
Разобраться в принципе работы клещей для обжима изолированных наконечников в проводке не так сложно. Для этого достаточно знать нюансы самого рабочего процесса, во время которого может возникнуть необходимость в их применении. Помимо провода, контакты которого необходимо обжать, потребуется инструмент для обжима и соединительный элемент, который крепят на конце контактов.
- Сперва конец провода необходимо очистить от внешней изоляции. Это делается при помощи клещей. Если внимательно осмотреть их, то можно увидеть на них полукруглую ложбинку и режущую кромку, которая располагается сверху. В эту выемку укладывают сам провод, после чего прижимают лезвием верхнюю часть.
- Далее нужно совершить несколько оборотов вокруг кабеля, и после этого изоляция легко сойдет с жилы. Чтобы наиболее качественно выполнить опрессовку контактов электрической жилы, достаточно снять внешнюю изоляцию на 4 см в длину.
- После этого можно переходить к следующему этапу — выравниванию и размещению жил в правильной последовательности. Порядок их расположения определяется видом применяемого коннектора. После того как провода будут выровнены, их как можно плотнее прижимают друг к другу и обрезают. При этом обязательно нужно оставить 1−1,5 см для контактов.
- Все контакты необходимо вставить в инструмент для обжима, следя за тем, чтобы не была нарушена их последовательность расположения. Жилы следует заводить в инструмент на такую глубину, чтобы нижняя выемка коннектора доходила до изоляции кабеля. Таким образом будет обеспечена его целостность во время обжима, поскольку в процессе опрессовки выемка плотно вдавливается при закреплении устройства на шнуре.
- Необходимо вставить устройство в посадочное место клещей. Обязательно удостоверьтесь, что жилы располагаются в правильном порядке с учётом их цветовой маркировки. Если всё сделано верно, то можно начинать прессовку.
- На заключительном этапе необходимо убедиться в прочности соединения, а также целостности коннектора. Поскольку для выполнения подобной операции в продаже предлагается множество моделей клещей, желательно выбирать для обжима те из них, которые соответствуют конкретному типу соединения.
Во время монтажа и ремонта различных бытовых устройств часто приходится выполнять работы с проводами. И для качественного их выполнения нередко требуется создание надежных и безопасных соединений. Решить подобную задачу без специализированного инструмента невозможно. Чаще всего для этого используются клещи для обжима наконечников. Сегодня такой инструмент представлен в продаже в широком ассортименте, благодаря чему можно подобрать наиболее подходящий вариант с учетом стоящей перед специалистом задачи.
Однако выбор клещей для опрессовки наконечников кабеля — не такая простая задача, как может показаться поначалу. Даже несмотря на то, что в магазинах можно найти универсальные клещи для выполнения подобных работ, всё же рекомендуется выбирать узкоспециализированный инструмент, который сможет гарантировать наиболее качественную опрессовку контактов. Соответственно, и сам обжим наконечников должен выполнять специалист, поскольку для качественного проведения подобной работы необходимо обладать опытом и знаниями.
Зажим проводов разного сечения в общий наконечник
Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:
- Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
- На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.
По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.
Типы наконечников под опрессовку
Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Качественный контакт в соединении, переходное сопротивление:
Качественный контакт в соединении, переходное сопротивление
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.
Наконечники
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
Алюмомедный наконечник
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Наконечники НШВИ
Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.
Обжимной наконечник для провода НШВИ:
Обжимной наконечник для провода НШВИ
Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.
Особенности работы с НШВИ
Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:
- выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
- на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
Наконечники для проводов под опрессовку: функциональное назначение
Использование наконечников – один из способов крепления многожильного провода к клеммнику, винтовому зажиму, электроприбору и соединения частей кабеля между собой. Этот метод лучший в случае сильной вибрации или недостаточной длины жил для сварки или пайки. Заключается в установке на оголенный конец провода металлической (медной, алюминиевой или алюмомедной) гильзы или наконечника с последующим обжимом специальным инструментом.
Применение наконечников для проводов под обжим имеет ряд преимуществ:
- пучок жил не разваливается и не расплющивается;
- все проводки сохраняют целостность;
- соединение не нагревается и не обгорает;
- металл жилы защищен от воздуха и влаги;
- в передаче тока задействованы все провода;
- у наконечника большая площадь контакта.
Опрессовка кабеля необходима как на производстве при подключении силовых линий, так и в быту, так как этот метод намного надежнее, чем простой зажим, и легче в исполнении, чем сварка или пайка.
Опрессованный провод
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Где купить наконечники для проводов под опрессовку: средние цены по России
Подобные изделия дешевле приобретать в сети интернет, чем в обычных магазинах электротехники. Благо о подделке такого товара пока неизвестно. Попробуем обобщить цены наконечников для проводов под опрессовку на российском рынке, рассмотрев попутно и стоимость клещей, по состоянию на декабрь 2021 года:
| Фото | Модель | Тип | Материал | Сечение, мм2 | Стоимость, руб./ 100 шт. |
| TDM ГА 50-9 | Гильза | Алюминий | 50 | 65 | |
| КВТ ГМЛ 6-4 | Гильза | Луженая медь | 6 | 980 | |
| TDM GTL-70/50 | Гильза | Биметалл (алюмо-медь) | 50 | 2400 | |
| КВТ ТА 70-10-12 | Наконечник | Алюминий | 70 | 2100 | |
| КВТ ТАМ 25-8-7 | Наконечник | Биметалл | 25 | 2600 | |
| НШВИ 10-12 | Штыревой наконечник | Медь | 10 | 600 | |
| НШВИ 4-9 | Штыревой наконечник | Медь | 4 | 70 |
Гидравлический пресс – его стоимость около 3000 руб.
