Как штробить стены, потолок под проводку

Способы штробления и инструменты

Мы уже говорили вам о том, что штробление стен можно производить разными способами (каждый из которых, кстати говоря, определяет инструмент).

Мы расскажем вам об основных из них, а также покажем все на видео, которое вы можете найти ниже.

Итак, для создания борозд под монтаж проводки могут использоваться следующие инструменты.

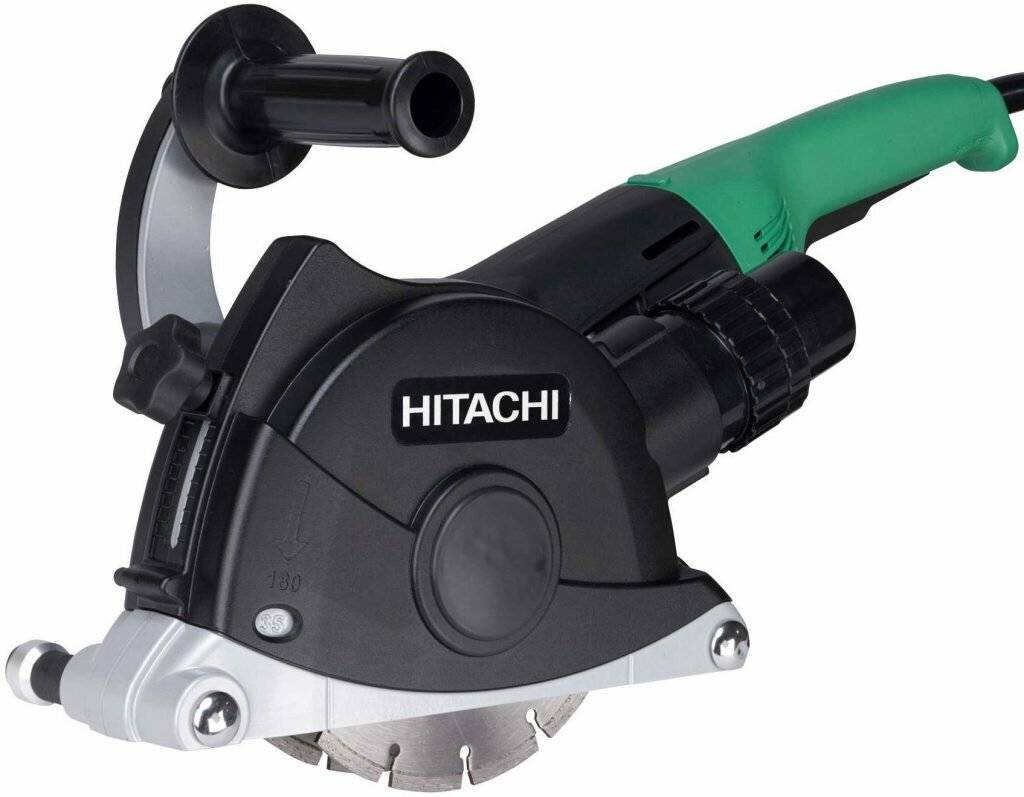

Штроборез

Этот инструмент предназначен специально для штробления стен, полов и потолков. Инструмент используется профессиональными рабочими на стройках монолитных домов.

Штроборез, как правило, имеет два диска под бетонную стену и позволяет его пользователю самостоятельно определять и настраивать глубину и ширину борозды.

Кроме того, к этому аппарату можно подключать специальный пылесос, который полностью избавляет от пыли. Им вырезаются идеально ровные линии. Удобно, не правда ли?

Только вот стоит такой аппарат очень дорого.

И тогда вам не придется мучиться и вручную высверливать, выпиливать или вырезать борозды. А после штробления вы получите ровные и красивые бороздки.

Умный инструмент сделает все за вас по заданным параметрам без пыли и лишних хлопот.

Перфоратор

Перфоратором штробить тоже не особо хлопотно, особенно если знать несколько хитростей.

А весь процесс выглядит примерно так:

  • вы предварительно рисуете на стене линии с помощью карандаша или даже маркера в том месте, где должна быть проводка;
  • высверливаете отверстия вдоль этой линии (правильно делать каждое отверстие на расстоянии примерно в 10–15 мм друг от друга);
  • после этого поменяйте сверло на пику и запускайте в перфораторе режим долбления;
  • долбите борозды между этими отверстиями в стене.

Главным минусом штробления перфоратором является шум. Причем работа эта не на 5 минут. Соседи вряд ли скажут вам потом спасибо, но способ, в целом, очень действенный.

На видео ниже показано, как штробить стены перфоратором.

Видео:

Как вариант, вы можете заранее договориться с соседями о том, что будете вести подобного рода работы и использовать этот инструмент. Предупредите их, чтобы избежать конфликтов и жалоб.

В монолитных многоквартирных домах подобного рода работы всегда связаны с неудобствами, будьте вежливы и аккуратны.

Болгарка

Начало работы с болгаркой такое же, как и с перфоратором: рисуем линии на стене. Да и сам процесс схож, разве что мы не высверливаем дырки и используем для этого болгарку с алмазным дисковым наконечником.

Вместо отверстий мы делаем две параллельные друг другу выемки (расстояние между ними можно делать около 2 см), а затем меняем наш наконечник на другой с молоточком и избавляемся от оставшегося между выемками бетона.

Так мы получаем полноценную и достаточно ровную борозду, в которую можно легко уложить провода, а затем также легко их замазать.

Видео:

Из недостатков этого способа можно назвать шум и наличие пыли.

Во время работы следует надеть специальные защитные очки или даже маску, чтобы защитить глаза от пыли и кусочков бетона, которые могут вылетать из-под диска болгарки.

На руки в обязательном порядке надеваются строительные перчатки.

Молоток и стамеска

Классический, дедовский способ, при котором штробление стен под проводку будет длительным, но безопасным видом работы по сравнению со всеми предыдущими.

Обычно им пользуются, когда нужно сделать небольшие канавки. Но использовать этот способ на стенах с кирпичной кладкой или бетонных стенах (например, в панельном доме) очень и очень сложно и невыгодно.

После такого штробления вы получите неровные борозды, да и потратите вы на них уйму времени.

Как избавиться от пыли?

Для борьбы с пылью в ходе штробления применяются различные способы:

  1. Наиболее распространенным и доступным способом борьбы с пылью является смачивание поверхности, на которой предстоит сделать штробу.
  2. Иногда для улавливания пыли при штроблении используют домашний пылесос.
  3. Однако, наиболее эффективным способом борьбы с пылью является использование штробореза, к которому подключен специальный пылесос, тогда все работы проходят без пыли.

В этой статье мы рассмотрели основные способы и инструменты для штробления стен. Как видите процесс этот не очень сложный, главное соблюдать правила безопасности.

Правильное штробление стен: видео урок.

Особенности выполнения работ в зависимости от материала стен

Особенностью штробления в бетоне является то, что бетон обладает высокой прочностью.

Часто возникает вопрос: можно ли осуществлять штробление несущих стен в панельном доме? Можно, но здесь есть свои особенности.

При проделывании штроб в несущей стене особое внимание следует уделить арматуре, которая расположена в стене. Нужно избегать ее повреждения, так как это может привести к коррозии металла и возможному ослаблению несущих конструкций

Для того, что бы не допустить повреждения арматуры нужно пользоваться металлоискателем.

Кроме этого, при штроблении несущих стен панельных домов категорически запрещено делать горизонтальное штробление, так как несущая панель постоянно находится в напряженном состоянии и любое уменьшен ее сечения, может привести к обрушению панели перекрытия и даже всего дома.

Если все же необходимости штробления нельзя избежать, то штробы на несущие стены следует располагать только в вертикальном направлении, которое соответствует направлению ребер жёсткости панельных конструкций.

При штроблении несущих стен панельных домов следует делать как можно меньшее количество сгибов углубления, а длину канала не более 3 метров.

Определенные особенности существуют и при штроблении стен из силикатного кирпича. Силикатный кирпич уступает по прочности бетону, а потому штробы в нем проделывать легче.

К особенностям штробления стен из силикатного кирпича следует отнести то обстоятельство, что при штроблении следует учитывать его природные свойства, такие как повышенная впитываемость влаги и восприимчивость к агрессивным средам.

Влага, в случае попадания на кирпич, ухудшает его теплоизоляционные свойства, а агрессивные среды, имеющиеся в почвах, могут привести к реакции с известковой основой кирпича и его разрушению, в результате чего может быть разрушено все здание.

В связи с этим, при штроблении стен из силикатного кирпича особе внимание следует уделять тому, что бы штробы не соприкасались с источником влаги и открытой почвой

Для чего нужно штробить потолок

В любом жилом помещении укладка электропроводки осуществляется закрытым способом. В современных панельных и монолитных домах электрические кабели прокладываются в специальной трубе, а распределительные коробки, розетки и выключатели устанавливаются в нишах на бетонной поверхности. Провода, которые подводятся к потолочному светильнику, также спрятаны внутри перекрытия.

Если во время ремонта осуществляется любая модернизация электрической сети (замена проводки, перенос выключателя или установка дополнительной розетки), то для укладки кабелей придется делать штробу — специальную канавку в бетоне. В тех случаях, когда электропроводка повреждена, например, после затопления соседями сверху, для ее восстановления также потребуется штробление.

Как и чем заделать штробу

После того, как канавка в бетонном потолке сделана и в нее уложены кабели, необходимо замазать штробу с проводкой. Это можно сделать самостоятельно с помощью обычного шпателя. Однако для того, чтобы поверхность после заделывания была идеально ровной и прочной, необходимо придерживаться трех простейших правил:

  • Грунтование. Перед укладкой кабеля в штробу ее рекомендуется хорошо прогрунтовать. При этом грунтовка должна наноситься в большом количестве при помощи широкой кисти, которая позволяет ей проникнуть глубоко внутрь канавки.
  • Нанесение раствора. После полного высыхания грунтовки штробу дополнительно смачивают водой и наносят раствор с помощью шпателя «елочкой», или движениями крест-накрест, направленными к стенкам канавки.
  • Удаление лишнего раствора. После нанесения раствора на месте штробы остаются характерные бугры, которые лучше убирать посредством металлической гладилки, причем держать ее нужно под прямым углом к стене.

В качестве материала для заделки канавок для проводки обычно применяется раствор на основе алебастра или гипса. Однако алебастр застывает намного быстрее, что сокращает время для выравнивания поверхности. Применение гипсовой штукатурки позволяет работать с раствором до его полного застывания в течение 20 минут.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды

Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту

Дрель и долото

Работы производят в следующем порядке:

  1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
  2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
  3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой. Возможно использование домашнего пылесоса для улавливания мелкой пыли

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

  1. Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
  2. Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
  3. Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

Как проштробить стену под проводку своими руками

Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля. Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.

Пошаговое описание процесса, как избежать появления пыли

Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:

  1. Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
  2. Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
  3. Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
  4. Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования. В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.
  5. Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.
  6. Делают углубления для розеток и выключателей.
  7. Создают канавки в соответствии с выбранным типом инструмента.
  8. Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
  9. После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
  10. В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

  1. Отсутствие затрат на покупку дорогостоящего оборудования.
  2. Быстрый перенес розетки или добавление нескольких приборов.
  3. Наличие инструмента под рукой.

Недостатки:

  1. Неудобство выполнения работ.
  2. Продолжительность процесса.
  3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
  4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

  1. Сделайте разметку на поверхности.
  2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
  3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

  1. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

  1. Большая скорость работы в сравнении с зубилом и молотком.
  2. Отсутствие большой пыли.
  3. Доступность инструмента.

Минусы:

  1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
  2. Штроба получается кривой с острыми углами.
  3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

  1. Высокая скорость работы.
  2. Сравнительная доступность инструмента.

Недостатки:

  1. Сделать ровную бороздку почти невозможно.
  2. Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

  1. Высокая скорость работ.
  2. Ровность и аккуратность готовых штроб.

Минусы:

  1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
  2. Необходимо дополнительно работать перфоратором.
  3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

  1. Высокая скорость работы.
  2. Ровные штробы на выходе в стенах из любого материала.
  3. Отсутствие пыли.
  4. Сравнительно небольшой шум.
  5. Точная ровность краев.

Минусы:

  1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

  1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
  2. Сокрытие проводки под гипсокартонной конструкцией.
  3. Укладка кабелей в специальных плинтусах.

Этап №2 – изучение требований государственных строительных норм и правил

Этот этап можно пропустить, если имеется проект, разработанный компетентными специалистами. Но, поскольку находятся энтузиасты, которые решаются обойтись без помощи проектировщика, им не мешает ознакомиться с основными правилами прокладки электропроводки:

  • штробить стену можно только в горизонтальном и вертикальном направлении. Прокладка провода под произвольным углом запрещается. Исключением из этого правила являются штробы, выполняемые в помещении с наклонными стенами. Примером этому могут служить мансарды;
  • расстояние штробы должно быть:
    • от плит перекрытия (горизонтальная бороздка) – не более 150 мм;
    • от углов помещения, проемов – оконных и дверных (вертикальная бороздка) – не менее 100 мм;
    • от труб внутреннего газоснабжения (вертикальное направление) – не менее 400 мм.
  • геометрические размеры сечения штробы (глубина и ширина) зависят от сечения проводов и их количества на одну борозду. Но эти размеры не должны быть больше 25 мм;
  • длина прямого участка штробы не должно превышать 3 м;
  • трасса борозды от распределительной коробки до розетки (или выключателя) должна иметь минимум поворотов. Идеальный вариант – один переход от горизонтали к вертикали (повороты на стыках стен и перегородок здесь не учитываются);
  • запрещено горизонтальное штробление:
    • несущих конструкций;
    • швов между панелями в панельных домах.

Относительно несущих конструкций в нормативных документах есть некоторое исключение: если борозда по длине не превышает трех метров, а глубина – 25 мм (то есть при штроблении не нарушается целостность арматуры железобетонных конструкций), то ее выполнение допускается.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

  1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
  2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
  3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
  4. Заложить провода в электротехнических плинтусах.
  5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

  • Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
  • Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
