Ремонт пылесоса: различные виды, типичные неисправности и их устранение, тонкости

Инструкция по разборке

Независимо от того, какая причина неисправности, необходимо знать, как разобрать пылесос для того, чтобы осуществить его ремонт своими руками.

Необходимо снять уплотняющую решетку, которая находится под крышкой отсека пылесборника. Крепится крышка двумя винтами или прочими резьбовыми соединениями. Выкручивают винты с помощью отвертки с подходящим сечением, по часовой стрелке.
После снятия уплотняющей решетки необходимо отсоединить блок управления и крышку пылесборника.
В зависимости от конфигурации и модели пылесоса пылесборник либо просто вынимается, либо откручивается. Под пылесборником находится система сбора мусора, под которой корпус соединен с двигателем.
Для того чтобы добраться до мотора пылесоса, необходимо отделить корпус прибора от основания. В некоторых моделях это становится возможным после выкручивания потайного винта, скрытого в ручке.
Двигатель защищен специальной тканевой прокладкой, которая крепится на входе приемного шланга. Прокладка снимается и очищается, в случаи необходимости прокладку меняют на новую.
С двигателя снимаются провода, подающие питание. Для того, чтобы снять провода необходимо открутить винтовые зажимы.
Независимо от фирмы производителя прибора (Bosch, LG, Electrolux, Rainbow и прочие), первое, что предпримет опытный мастер – проверка подшипниковых пар (верхние, нижние). Подшипники отвечают за работу мотора. Малейшие признаки износа: неровности, трещины – являются руководством к замене комплектующих

Помимо подшипников, важно проверить целостность щетки и якоря двигателя.
Разборка двигателя в домашних условиях требует опыта проведения подобных работ. Если опыт подобных действий отсутствует, правильнее будет обратиться за помощью в центр сервисного обслуживания.
На первом этапе разборки двигателя снимается кожух

Снять его можно с помощью прямой отвертки, линейки или планки. Кожух платно прилегает к двигателю, поэтому можно слегка постучать по нему для отсоединения. Важно умеренно прикладывать силы, поскольку крайне просто повредить целостность кожуха.
После того как кожух снят, открывается доступ к крыльчатке, которая держится на встроенных гайках. Гайки дополнительно закрепляют с помощью клея, поэтому на данном этапе пригодится растворитель.
Под крыльчаткой находятся четыре шурупа, крепящих двигатель. Их поочередно откручивают.
Когда к мотору появился свободный доступ, проверяют его работоспособность. При выявлении нарушений или неисправностей, неполадки устраняются, вышедшие из строя детали заменяются, сборка производится в обратном порядке.

Ремонт пылесоса с функцией влажной уборки будет немного сложнее, поскольку придется работать и с водяной помпой. Основной задачей помпы является подача воды в пылесборник, по этой причине помпа устанавливается на его входе

При ремонте моющего пылесоса необходимо уделить внимание и отсоединению помпы

Использование микроконтроллера на дачном участке. Часть 2

Добавил: Анатолий, 19 Окт 2020

Рубрика:

Инструкция по эксплуатации прибора «Пугаем Птиц и Кротов» (сокращённо ПиК)

ПиК построен на концепции боязни любого живого существа неожиданного появления пугающего фактора – света, если темнота, взрыва, выстрела, крика хищной птицы, воя волка или собаки, хрюканья кабана и т.д.

Примечателен пример с тараканами. Насколько у них мал мозг, но при неожиданном включении ночью света на кухне, они в страшной панике начинают разбегаться. Тараканов сроду у нас не было и поэтому очень любопытно было наблюдать за их поведением, когда мы выработали у них рефлекс страха путём бития их чем попало. Наша собака катастрофически боялась грозы. Когда гремел гром и сверкала молния она в панике искала укрытие и скулила, пока гроза не кончалась.

Заключительная часть

Часто владельцы выбрасывают на помойку отказавший пылесос, даже не пытаясь выяснить, что с ним произошло. При этом, в подавляющем большинстве случаев такая техника подлежит восстановлению, причём совершенно без финансовых вложений. Радует одно, всё чаще подобные агрегаты стали выкладываться в региональных группах социальных сетей с пометкой «отдам даром». Ведь лучше дать оборудованию шанс на вторую жизнь, чем попросту выбросить его на свалку. При уровнях зарплат в России для многих подобная ремонтная техника остаётся единственным шансом облегчить свою жизнь, добавив в неё комфорта.

Надеемся, что изложенная информация будет полезна начинающим домашним мастерам. Если вдруг остались непонятные для вас моменты, изложите их суть в обсуждениях ниже. Homius обязательно всё разъяснит в максимально сжатые сроки. Там же вы можете поделиться своим мнением, прокомментировать статью или описать случаи подобного ремонта из своей жизни. Такая информация будет полезна другим читателям.

ФОТО: Ишморада Султанова

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИСпи, моя радость: мастер-класс по изготовлению игрушки-пижамницы
Следующая ИСТОРИИКак сделать самому экономный и эффективный инфракрасный обогреватель

Устройство различных моделей

Корейская корпорация Samsung занимает одно из первых в мире мест по производству всевозможной уборочной техники. Она изготавливает все виды пылесосов: промышленные, строительные, для клининговых компаний, но самыми востребованными являются бытовые аппараты для домашнего пользования. Эти устройства также имеют множество разновидностей, например, для сухой или влажной уборки, моющие пылесосы, агрегаты с аквафильтром, и даже пылесосы-роботы.

Samsung SC4520

Бюджетный вариант пылесосов из популярной серии Air Track (дословный перевод – «воздушный путь»), где вместо мешка для сбора мусора используется специальный пластиковый контейнер. Для своей цены имеет довольно хорошую мощность всасывания – 350 Вт, и потребляемую мощность в 1600 Вт. Регулировка силы всасывания отсутствует. Производит только сухую уборку. Оснащен циклонным фильтром и двойным (двухкамерным) контейнером, который разделяет крупный и мелкий мусор. Объем пылесборника – 1,3 л, вес пылесоса – 4,3 кг. Длина сетевого шнура – 6 м, сматывание автоматическое.

Samsung Easy1500

Полное название модели – SC52-EO. Бытовой пылесос средней мощности всасывания – до 370 Вт, и потребляемой мощностью 1500 Вт. Аппарат оснащен тканевым мешком для сбора мусора и дополнительным фильтром, установленным перед крыльчаткой двигателя. Объем пылесборника – 2,5 л. Длина шнура составляет 6 метров, автоматическая система сматывания. Вес устройства – 3,7 кг. Предусматривает только сухую уборку: при попадании влаги двигатель может быстро выйти из строя. Издает средний уровень шума – до 85 децибел. Имеет индикатор заполнения пылесборника и регулятор мощности.

Samsung VC-5853

Недорогой вариант средней мощности, отлично подходит для уборки небольших помещений. Оснащен мешком для сбора мусора объемом 2,4 литра, предполагает только сухую уборку. Потребляемая мощность этого пылесоса Samsung – 1300W, мощность всасывания – 330 Вт. Оборудован встроенным индикатором заполнения. Длина электрического кабеля – 6 метров, тип смотки – автоматический, допустимый радиус действия – 8,5 метров. Весит устройство 3,6 кг. Имеет дополнительный фильтр тонкой очистки. Производимый уровень шума не превышает 78 децибел. Всасывающая трубка составная, разбирается на три части.

Samsung SC6570

Современный бытовой пылесос без мешка для сбора пыли. В нем мусор накапливается в специальном пластиковом циклонном фильтре объемом 1,4 литра. Имеет индикатор заполнения пылесборника и удобную телескопическую трубку, на которой размещен регулятор мощности. Вес прибора – 5,3 кг. Длина электрического кабеля – 6 метров, радиус действия пылесоса – до 9 метров. Мощность всасывания – 380 Вт, потребляемая мощность – 1800 Вт. Уровень производимого шума – не более 78 дБ. Комплектуется дополнительной турбощеткой и фильтром тонкой очистки. Предполагает выполнение только сухой уборки, попадание влаги в пылесборник крайне нежелательно.

Samsung SC6573

Компактный и удобный бытовой пылесос с пластиковым пылесборником для мусора (циклонным фильтром). Оснащен телескопической раздвижной трубкой и индикатором наполнения контейнера. В рукоятку трубки вмонтирован механизм регулирования мощности. Весит устройство 5,2 кг, объем пылесборника – 1,5 литра. Потребляемая мощность – 1800 Ватт, а мощность всасывания – 380 Ватт. Уровень производимого во время работы шума – 80 децибел. Тип сматывания кабеля – автоматический, длина кабеля составляет 6,1 метра, а диапазон действия пылесоса – 9,2 метра. В комплект входит турбощетка. Предназначен пылесос для сухой уборки.

Samsung SW17H9090H

Универсальный пылесос с необычным и стильным дизайном, который производит как сухую, так и влажную уборку. Тип пылесборника – аквафильтр объемом 2 литра. В комплект входит дополнительный HEPA-фильтр и турбощетка. Раздвижная трубка всасывания со встроенным регулятором мощности. Вес устройства – 8,9 кг. Длина сетевого кабеля – 7 метров, тип сматывания – автоматический. Радиус действия пылесоса – 10 метров. Потребляемая мощность – 1700 Вт, мощность всасывания – 250 Вт.

Это мнение ошибочно. Сам пластиковый контейнер не подвержен воздействию влаги, и его можно даже мыть под краном, предварительно сняв с устройства. Но вот если пылесос не предназначен для влажной уборки, то его фильтры не задерживают влагу, и она, пусть даже в небольших количествах, непременно попадает в двигатель аппарата. Впоследствии это может привести не только к выходу из строя самого агрегата, но и к короткому замыканию электрической проводки в помещении.

Зачем снимать двигатель

В современные стиральные машины производители устанавливают инверторные двигатели, оценивая их работоспособность в 10-15 лет. Поэтому такие электродвигатели ломаются крайне редко. А значит, у вас СМ с традиционным коллекторным мотором.

Обычно эти движки страдают от таких поломок:

Стираются щетки, что приводит к потере мощности электромотора.

Пробивает обмотку.

Изнашиваются ламели, что также влияет на мощность и стабильность работы детали.

Чтобы на 100% убедиться в характере поломки, необходимо снять электродвигатель и проверить его

Важно сделать это правильно, чтобы еще больше не навредить машинке

Основные узлы, в которых могут возникнуть проблемы

Есть несколько главных узлов, в которых обычно возникают неполадки. Начинать нужно с самых простых деталей, постепенно продвигаясь ближе к мотору.

  • Шланг и щетки. Они могут просто забиться. Мелкие детали часто попадают внутрь и мешают нормальной работе.
  • Предохранитель и сетевой шнур. При механическом повреждении на них будут видны оплавленные места.
  • Воздушные фильтры или пылесборники. При несвоевременной замене этих деталей пылесос быстро придет в негодность. HEPA-фильтры лучше менять полностью не реже раза в полгода. Обычные же можно очистить щеткой, при необходимости промыв и высушив.
  • Резиновые прокладки. В пылесосах LG они располагаются в нескольких местах: на крышке мусорного отсека и на двигателе. Если мотор закреплен неплотно, то их следует заменить.
  • Подшипники валика. Довольно распространенная причина поломок. Признаками является вибрация и повышенный гул.
  • Коллектор якоря. Для устранения проблемы достаточно разместить деталь на наждачном полотне и слегка прокрутить, не надавливая.
  • Колеса. Пылесос как «Элджи 2000» снять колесо – это сделать просто. Нужно открутить несколько винтов на корпусе, снять пластик и снять крепления, фиксирующие деталь.
  • Симистор. Если этот элемент вышел из строя, или контакт одной из ножек засорился, то обороты двигателя перестают регулироваться.
  • Предохранитель. При перепадах напряжения или перегрева устройства деталь может выйти из строя. Как правило, пылесосы с подобной проблемой просто не включаются.

В каких случаях можно все исправить самостоятельно

Выявить неполадку недостаточно – нужно еще ее устранить. Сделать это можно в следующих случаях:

  • Загрязненный фильтр. Во время работы устройства на поверхности прокладки постоянно скапливается пыль и грязь. Если не следовать инструкции по частоте замены фильтров, двигатель начнет работать на пределах своих мощностей. А это в свою очередь приведет к перегреву и поломке мотора.
  • Мусоросборник или щетки. Мешок, полный отходов, становится препятствием для движения воздушного потока приводя к недостаточной тяге. То же самое касается и шланга с щетками.

Устранение неисправностей

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно очистить. В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки

На это тоже надо обратить внимание

Следующая распространенная неисправность – не включается пылесос. Здесь имеют место три основные причины:

  • перегорание предохранителя;
  • обрыв в сетевом проводе;
  • неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Необходимые инструменты

Набор необходимых инструментов будет зависеть от типа и модели пылесоса Samsung. При разборке и ремонте, профилактике или чистке устройства, а также его отдельных элементов, не обойтись без таких приспособлений:

  • крестовая и шлицевая отвертка – их размеры подбираются в соответствии с видом и глубиной посадки шурупов;
  • плоскогубцы;
  • канцелярский, а лучше профессиональный строительный нож;
  • смазочный материал;
  • электроизоляционная лента;
  • электрический тестер.

Во многом на выбор инструментов будет влиять и вид производимых работ. Например, для зачистки поверхности всасывающего шланга перед склеиванием трещин понадобится наждачная бумага и обезжиривающее средство (ацетон, растворитель). Загрязнения на валу щеток пылесоса удобно снимать ножницами, а для удаления засоров придется использовать длинную жесткую проволоку. Для склеивания трещин или сколов на корпусе подойдет универсальный супер-клей, а для подвижных частей, таких как шланг, необходим более эластичный склеивающий материал.

Устройство пылесоса

Возможность произвести ремонт пылесоса своими руками кроется в его простой конструкции.

Всего выделяется три основных типа приборов:

  • с сухим пылесборником-мешком;
  • с аквафильтром (воздушно-водяным туманным фильтром);
  • с несменным пылесборником-циклоном (стационарным).

При этом модель любого типа состоит из следующих базовых компонентов:

  • главный корпус, где установлен двигатель, пылесборник и система фильтрации;
  • узел для сбора пыли (мешок, резервуар);
  • система транспортирования мусора (шланги, насадки).

Доступность самостоятельного ремонта обусловлена простым устройством пылесоса

Также, независимо от типа пылесоса, в комплект поставки обычно включены шланги, переходники и насадки, которые также подвержены износу и поломке в процессе работы, как и двигатель.

Далее мы отдельно рассмотрим устройство двигателя.

Конструктивные особенности двигателя

За системой фильтрации располагается вентилятор тангенциального типа. Лопасть закрыта крышкой, элемент изготовлен в виде алюминиевых изогнутых перегородок между парой металлических плоскостей. Так образуются замкнутые каналы. Сам двигатель охвачен кожухом из пластмассы, в котором проделан выходной тракт воздушного потока.

Интересно! Поскольку в устройствах используется вентилятор тангенциального типа, коэффициент полезного действия пылесоса составляет не более 20-30%. Иными словами, при мощности потребления 1600 Вт, реальная мощность всасывания будет около 350 Вт.

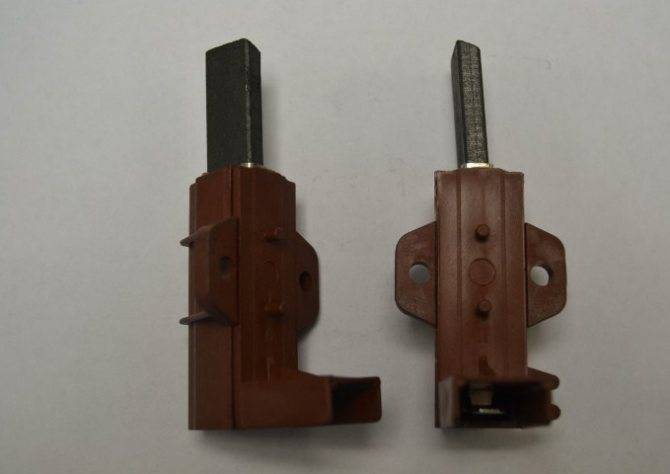

Графитные (углеродные) щётки закрепляются в шахтах. Если имеется необходимость, то детали можно заточить и подогнать по размеру, чтобы они стали по месту. Каждая щётка прижата пружиной, по которой поступает электрический ток. Углерод имеет длительный срок службы и будет работать, пока полностью не износится. При этом, рекомендуется очищать медный коллектор.

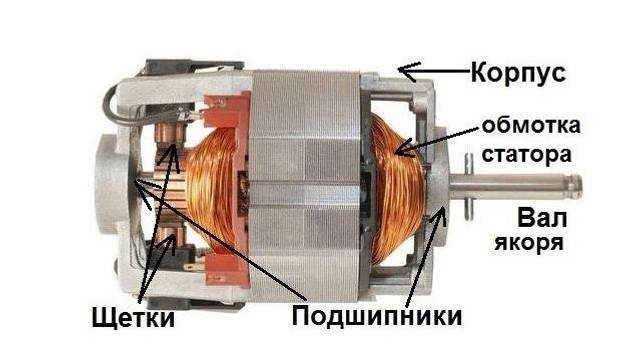

Коллекторный электродвигатель пылесоса

Вал прикрепляется к статору с помощью двух подшипников разного размера (передний — большой, задний — маленький). Эта особенность предусмотрена для облегчения разборки двигателя

Подшипники оснащены пыльниками, которые можно осторожно снимать с помощью отвёртки для смазки

Фильтры

Прежде чем разобрать корпус, стоит проверить все фильтры в пылесосе. Именно их засорение приводит к снижению мощности техники, автоматическому отключению или даже перегоранию.

Очистить поролоновые фильтрующие прокладки просто, достаточно промыть их под проточной водой и просушить естественным способом. При накоплении большого количества пыли на бумажном фильтре рекомендуется произвести его замену.

На некоторые пылесосы приобрести фильтры НЕРА очень сложно ввиду обновления ассортимента новыми моделями. Отчаиваться не стоит, очистное устройство легко смастерить своими руками. За основу берутся:

• корпус старого фильтра (в виде рамки);

Для начала нужно удалить бумажную гармошку из рамки, которую нужно хорошенько помыть, просушить и обработать поверхности раствором на основе спирта (с целью обезжиривания).

Далее салонный вкладыш раскраивается по параметрам рамки и фиксируется на неё с помощью клея, нанеся его предварительно по контуру. Неиспользованный фильтр (с которого производилась обрезка) стоит упаковать в полиэтиленовый мешок, чтоб он не всасывал при хранении пыль. Позже можно будет снова сделать замену вкладыша.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?
Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.
С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Разбор корпуса

Конструкцию любого пылесоса нельзя назвать сложной, поэтому имея необходимый инструмент и запчасти можно произвести ремонт своими руками

Чтобы выявить причину нерабочего состояния устройства и устранить поломку для начала необходимо его разобрать, причем очень важно изначально знать с каким именно двигателем пылесоса самсунг вы имеете дело, так как между двигателями 1600w и 1800w есть некоторая разница

С предварительно отключенного от электрической сети устройства аккуратно снимается корпус. После этого снимаются все фильтрующие элементы, мешающие осмотру двигателя. Отсоединяется электромонтаж, снимается пластиковый моторный корпус от станины

Нужно убрать из кожуха сам мотор и снять вентилятор. Гайка здесь имеет левую резьбу, поэтому важно крутить аккуратно

Следующие действия основаны на конструкции. Следует все внимательно рассмотреть и снять необходимые детали, извлечь ротор. Если нужно, подшипники стягиваются. В процессе ремонта нужны разные вспомогательные инструменты, например, маленькие шарики, проходящие внутрь подшипников. Полезный совет – заплющить шарики с одной стороны.

Вращение осуществляется быстрее, если держать якорь за подшипник. В процессе смазки нужно снять наружный пыльник. Новые детали устанавливаются этой же стороной.

Состав вертикально пылесоса

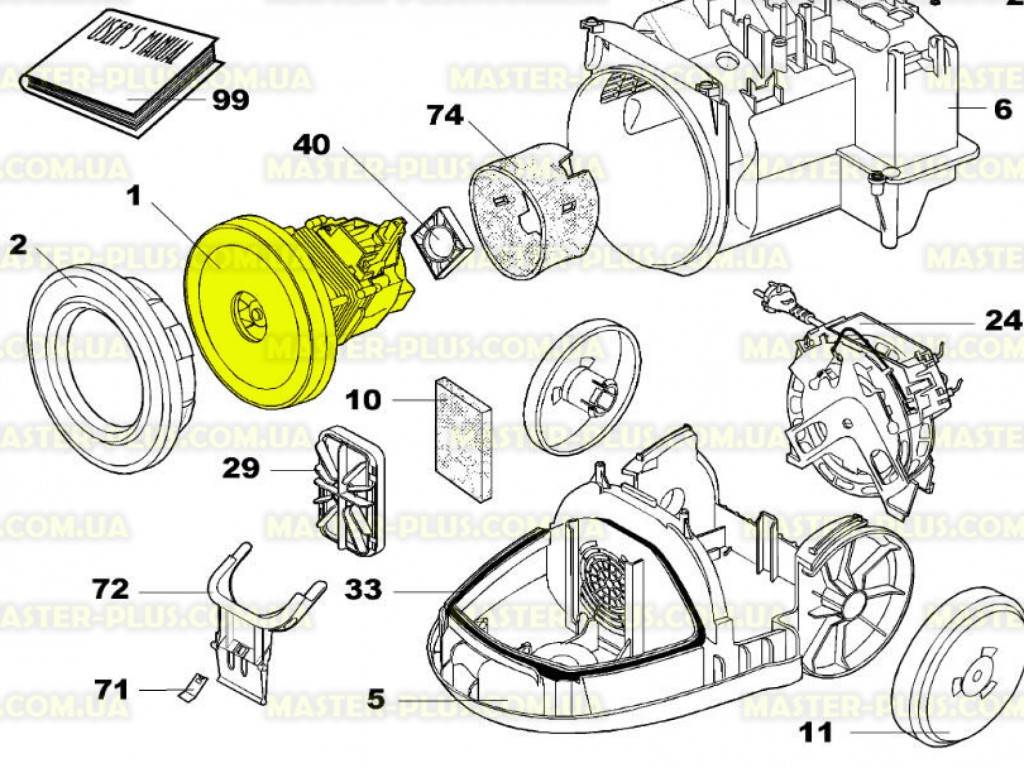

Схема разборки пылесоса

Характерные поломки разных типов пылесосов

У пылесосов может быть три вида пылесборников: мешок, система «циклон» и аквафильтр. Каждый из них обладает своими особенностями как в работе, так и в поломках.

Обычный пылесос с мешком

Как работает: вдуваемый воздух проходит через мешок. Пыль оседает на фильтре ультраочистки (HEPA) и доходит до отсека с мотором. Фильтр выполняет две функции — «берет» на себя пыль и выступает в роли компрессора.Самые частые неисправности:

  1. Порванный или забитый пылесбоник,
  2. Засорившиеся фильтра,
  3. Обрыв провода,
  4. Стертые угольные щетки в моторе.

Как предотвратить: внимательно следите, что пылесосите. Если услышите посторонние звуки при работе или сильный перегрев корпуса — проверьте и замените фильтры. Некоторые модели сами выключаются и очищают аэрофильтр, если падает мощность втягивания воздуха.

Циклонный фильтр

Как работает: вдуваемый воздух проходит через пылесборник, где образуется сильный воздушный поток. «Вихрь» разбрасывает частички мусора по стенкам бака, чтобы они не могли вернуться назад. Отходы оседают в пылесборнике и на системе фильтрации — сеточках, губках и HEPA-фильтре.Частая неисправность: если контейнер забит мусором, металлические и острые предметы пробивают фильтр, попадают в мотор и ломают его.Как предотвратить: очищайте пылесборник перед каждой уборкой.

«Водяной» фильтр

Как работает: в пылесборник (обычно выполене как контейнер круглой или квадратной формы) заливается вода. Воздух, прошедший через телескопическую трубу, взбивает воду до маленьких частиц и выпускает ее под передний козырек. Пыль проходит путь от шланга до дна пылесборника, где и оседает. То, что осталось, проходит сквозь, в том месте, где остается влага. Очищенный воздух без влаги проходит через мотор и охлаждает его.

Частые неисправности:

  • при плохом уходе за пылесосом на HEPA-фильтре, из-за высокой влажности быстро появляется грибок и плесень. Споры плесени выдувается наружу при уборке (мы ощущаем ее по запаху сырости) – требует замены;
  • в некоторых моделях на стыке шланга и корпуса бьют тонкие струйки воды – уплотнили смялись или порваны.

Как предотвратить: заливать в резервуар только чистую воду и только до определенной отметки, указанной на корпусе. Чистить, мыть и хорошо высушивать все детали, участвующие в уборке.
