Голь на выдумку хитра: как сделать резьбу на полипропиленовых трубах, если нет муфты

А надо ли нарезать эту резьбу?

Сразу в ответ тем, кто скажет, что нет смысла изобретать велосипед. Да, резьбовые соединения на полипропиленовых трубах ненадёжны. Такой вариант нельзя использовать для водопровода в многоквартирном доме, это всё равно что добровольно заложить у себя в квартире бомбу. Малейшее повышение давления – и появится течь. А вот провести воду во дворе дачного участка – идея неплохая.

Если вы пользуетесь дачей только в сезон, вы можете провести воду к огороду и потом разобрать на зиму эту конструкцию, чтобы сохранить от мороза и тех, кто присматривает себе то, что плохо лежит

Из полипропиленовых труб с резьбой также можно собрать теплицу, навес от солнца, конструкцию для сушки белья, этажерку для ампельных растений и даже садовую мебель. Есть масса вариантов в сети подобных конструкций, вот примеры таких в видеоматериале:

Обсудить 0

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

  • чугунного корпуса;
  • двух гаек;
  • прокладок из резины;
  • четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

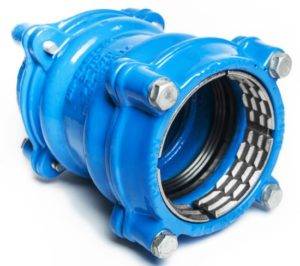

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной

Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Собираем конструкцию для испытания

Все заготовки соединяем на льняную паклю и герметик.

Поначалу вкручиваем железную муфту в пластиковую.

В оборотную сторону железной муфты вкручиваем, также на паклю и герметик, пластиковую трубу, нарезанную прохладным методом.

На 2-ой конец пластмассовой трубы накручиваем еще одну муфту.

Смазка

Во время процесса нарезания резьбы, в неотклонимом порядке необходимо использовать смазку для остывания. Так как при физическом воздействии, металл на рабочем участке будет греться, что будет содействовать его расширению.

То-есть, “нарезающийся” поперечник части трубы станет больше и в связи с этим, Для вас придется прилагать максимум усилий при работе. Ну и еще, при вырезке на “сухую”, в конечном итоге резьба получится отвратительного свойства, с раковинами и трещинками.

На худенький конец, можно пользоваться обычным свиным салом либо подсолнечным маслом. Сантехники со стажем до сего времени пользуются этими средствами находящимися под рукой и как результат, всегда удачно.

Как выбрать

При выборе фитингов следует брать в расчет несколько факторов. Если после установки он будет находиться в бетоне, то токи блуждающего характера станут причиной разрушения соединения из металла где-то через 18-20 лет. Именно по этой причине для соединений, которые будут иметь контакт с бетоном, лучше выбирать фитинги под пайку. Если же вы решили осуществлять монтаж водопровода самостоятельно, то также будет отличным решением использовать подобные фитинги. Паяльник и фитинги имеют малую цену, поэтому не будет лишним приобрести немного больше элементов, чем нужно, чтобы сначала просто потренироваться сваривать их.

Если вы ищете фитинги различных категорий – например, компрессионной и обжимной, то следует обращать пристальное внимание на размеры стенок и их толщину. В некоторых моделях пишут аббревиатуру SDR, которая означает соотношение толщину стен и диаметра трубки. Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится

Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям

Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится. Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям.

Прежде чем выбрать различные модели, следует спросить в точке продажи документ соответствия. Все, что производится или легально поставляется в Россию, обязательно должно иметь документацию и полностью соответствовать ГОСТу. Кроме того, это будет знаком того, что перед вами – не подделка. А вот материалы, у которых документов нет, скорее всего ввезены незаконно либо же и созданы незаконно, а значит, проверить их характеристики не представляется возможным.

А надо ли нарезать эту резьбу?

Сразу в ответ тем, кто скажет, что нет смысла изобретать велосипед. Да, резьбовые соединения на полипропиленовых трубах ненадёжны. Такой вариант нельзя использовать для водопровода в многоквартирном доме, это всё равно что добровольно заложить у себя в квартире бомбу. Малейшее повышение давления – и появится течь. А вот провести воду во дворе дачного участка – идея неплохая.


Если вы пользуетесь дачей только в сезон, вы можете провести воду к огороду и потом разобрать на зиму эту конструкцию, чтобы сохранить от мороза и тех, кто присматривает себе то, что плохо лежит

Из полипропиленовых труб с резьбой также можно собрать теплицу, навес от солнца, конструкцию для сушки белья, этажерку для ампельных растений и даже садовую мебель. Есть масса вариантов в сети подобных конструкций, вот примеры таких в видеоматериале:

Обсудить 0

Температура паяльника и время сварки

Температура спаивания ППР-труб одинакова для всех видов армирования и всех диаметров, и составляет 260℃. Такую температуру следует выставлять на термостате паяльника и всегда её придерживаться. В процессе работ можно случайно провернуть терморегулятор, поэтому рекомендую иногда на него посматривать. Двести шестьдесят градусов по цельсию, плюс-минус несколько градусов – не нужно делать температуру больше положенного!

Некоторые “ухари”, для увеличения скорости выставляют температуру 300℃ (обычно максимальную у паяльника). Скорость пайки конечно увеличивается, однако ухудшается качество и существенно возрастает вероятность брака! Элементарный перегрев ухудшает прочность сварного шва, повышается вероятность появления загрязнённых участков (полипропилен липнет к насадке и пережигается), часто происходят случаи запаивания внутреннего прохода трубы.

Так называемая “жопка” на жаргоне сантехников – запаянный в фитинге конец трубы, наглухо или с небольшой пропускной способностью. Зачастую такой брак становится причиной катастрофически низкого напора воды или плохому нагреву отопительных приборов. Появляются “жопки” в результате превышения температуры и времени пайки – выставил высокую температуру на паяльнике или слишком долго нагревал детали, а иногда и то, и другое.

Ещё одной причиной повышения температуры на паяльнике является нежелание напрягать грудные мышцы – нормальная температура пайки и качественный полипропилен заставляют немного напрягаться!

Поэтому для правильного выполнения процесса, необходимо соблюдать как температуру, так и время нагрева спаиваемых деталей. Время прогрева трубы и фитинга зависит от диаметра. Данные приведены в таблице ниже и справедливы для любых типов полипропиленовых труб.

Таблица времени нагрева, сварки и остывания полипропиленовых труб и фитингов
ВремяДиаметр трубы (наружный), мм
20253240506375
Время нагрева, сек57812182430
Время сварки, сек4466688
Время остывания, сек120120220240250360400

Попробуйте повернуть телефон в положение “пейзаж” или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

Данные из таблицы справедливы для температуры окружающего воздуха 20℃. Вообще кончено температура пайки может меняться в зависимости от температуры окружающей среды, собственно для этого на паяльнике имеется регулятор. Однако на начальном этапе не стоит забивать себе голову различными коэффициентами, а усвоить простую истину – пайку нужно выполнять в тепле!

Опытные мастера регулируют температуру в небольших пределах в зависимости от качества труб, а от окружающей среды зависит время нагрева. Другими словами, при температуре воздуха всего 5℃ увеличивают время нагрева, к примеру с 5 секунд (для 20 мм. трубы) до 7-8, температура на паяльнике не изменяется.

После некоторого опыта пайки качественных труб по выше приведённой таблице, появляется “ощущение” материала, чувство недогретого или перегретого паяльника. Только тогда можно приступать к экспериментам с температурой сварки, естественно в небольших пределах.

У того, кто уже пробовал собственноручно сваривать трубы может возникнуть очень важный вопрос: сколько времени отведено на стыковку двух свариваемых деталей после снятия с насадки?

Ответ на этот вопрос находится в действующих технических рекомендациях ТР 125-02. Технологическая пауза для диаметров 20-25 мм. составляет 4 секунды, для 32-50 мм. 6 секунд и 8 секунд для диаметров 63-90 мм. Однако имею мнение, основанное на своих личных ощущениях материала, что цифры эти завышены, раза в два. Хотя, подчеркиваю, что пауза сильно зависит от конкретного материала – полипропилен от разного производителя с разной скоростью теряет свою элластичность в течение нескольких секунд.

Как соединять полипропиленовые трубы с металлическими?

Не так уж редки ситуации, когда надо произвести соединение полипропиленового изделия с металлическим.

Чтобы понять, как правильно соединять полиэтиленовый трубопрокат с полипропиленовой или металлической смотрите видео уроки, размещенные в данной статье.

Существует несколько способов, как грамотно произвести соединение.

  • С наличием резьбы. Предполагает, что используют фитинги, которые выглядят как муфты. Один конец снабжается резьбой на металл, а другой – срезом, с идеальной гладкостью.
  • Фланцевого типа. Когда болты со шпильками стягивают конструкции самих фланцев. Они помогут понять, как соединять полипропиленовые трубы, видео сделают процесс более наглядным.

Преимущества использования труб ППР для отопления

Большое распространение полипропиленовые трубы получили благодаря целому ряду характеристик:

  • большой срок эксплуатации (от 50 лет для горячих сред до 100 лет для холодной воды);
  • малый вес готовой конструкции, не требующий дополнительных опор;
  • небольшой коэффициент теплопотери;
  • высокий уровень звукоизоляции (ППР трубы менее шумные, чем металлические);
  • отсутствие конденсата на трубе;
  • устойчивость температурным перепадам;
  • меньше вероятность оседания осадка внутри трубы;
  • устойчивость к коррозии;
  • невосприимчивость к проникновению микроорганизмов;
  • высокая скорость монтажа;
  • отсутствие необходимости в дополнительном уходе за трубами (покраска, очищение от ржавчины);

Несмотря на все преимущества ППР труб важно учитывать два момента. Полипропилен не устойчив к воздействию УФ лучей, поэтому требует дополнительной защиты при наружном применении (эту проблему решает наружный армированный слой)

Также неармированные изделия имеют высокий коэффициент линейного расширения, поэтому, если использовать их для транспортировки воды температурой выше +60 °С, трубы деформируются (пойдут волнами). Это нарушит эстетический внешний вид открытого трубопровода и может привести к разрушению отделки, если трубы спрятаны под ней.

Как паять полипропиленовые трубы

Полиэтиленовые и полипропиленовые трубы постепенно вытесняют с рынка строительных материалов трубы из металла. Вызвано это полезными свойствами и качествами продукта:

  • большим сроком службы (полипропиленовые трубы служат до 50 лет),
  • низкой теплопроводностью и электропроводностью,
  • высокими звукоизоляционными свойствами,
  • устойчивостью к большому перепаду температур.

Не последнюю роль в популярности труб из полипропилена играют их высокая прочность, надежность и простота монтажа этого вида труб.

Первоначально эта продукция вообще не подвергалась пайке. Для соединения трубопроводов из полипропилена использовалась технология склеивания труб специальными клеями. Полипропиленовые трубы небольших диаметров внутри помещений в некоторых странах до сих пор соединяют при помощи специализированных клеев.

Но технология пайки полипропиленовых труб оказалась проще и надежнее. В данной статье рассмотрим, как паять полипропиленовые трубы своими руками.

Необходимые инструменты

  1. Маркер.
  2. Рулетка.
  3. Строительный уровень.
  4. Ножницы для резки полипропиленовых труб.
  5. Специальный паяльник для труб из полимерных материалов.

Большинство из этих инструментов известны каждому из тех, кто в той или иной мере связан со строительной индустрией. Вопросы могут возникнуть только по ножницам для резки полипропиленовых труб и паяльнику для сварки труб этого вида. Обычно они входят в единый комплект инструмента.

Ножницы для резки

Этот инструмент еще называется роликовым труборезом. Выпускается он чаще всего в двух модификациях:

  • для труб с наружным диаметром 16 мм- 40 мм,
  • для труб с наружным диаметром 16 мм- 110 мм.

Паяльник для пайки

Этот инструмент еще называют ручным сварочным аппаратом. Аппарат для соединения пластиковых труб – это нагревательный прибор, с подошвой, которая оборудована нагревательными элементами. Подошва обычно оснащена отверстиями с различными диаметрами, в которых закрепляют специальные насадки для пайки. Аппарат оборудован терморегулятором и индикаторами нагрева. Он имеет удобную рукоятку и специальную подставку для установки прибора на ровной поверхности. Включается и выключается он при помощи специальных дополнительных выключателей.

Паяльник для полипропиленовых труб выпускают:

  • для полипропиленовых труб диаметром 16 — 50 мм с мощностью до 650 Вт,
  • для труб диаметром 63 — 110 мм с мощностью до 1600 Вт.

В комплект аппарата входят так же соответствующие насадки и подставка.

Насадки парные и бывают различных диаметров. Они покрыты антипригарным покрытием, схожим с тем, что используются в покрытиях современных сковородок. Потому они нуждаются в особом уходе и специальной очистке.

Прежде чем то-то сделать, нужно внимательно изучить технологический процесс, прочитать все необходимые инструкции, научиться пользоваться инструментом.

В случае пайки труб, нужно помнить, что этот процесс – часть общего процесса пайки трубопровода. Потому работу начинают с разметки.

Разметка – самый сложный этап работы. Хорошо, если ее сделает специалист, который знаком с чертежами трубопровода, представляет его в целом.

Трубы отрезают следующим образом. Отмеряют расстояние между фитингами, добавляют к этому расстоянию 30 мм. Затем аккуратно, под углом 90 градусов отрезают трубу при помощи специальных ножниц.

Далее надеваем фитинги на трубу, помечая глубину маркером на полипропиленовой трубе. Эта отметка будет поперечной. Продольная метка позволяет состыковать элементы трубопровода по осям.

  1. Прибор, естественно необходимо включить.
  2. В отверстие аппарата необходимо вставить насадку необходимого диаметра.
  3. При помощи терморегулятора нужно установить необходимую температуру пайки.
  • Для полипропиленовых труб необходимо установить температуру — 260° С,
  • Для полиэтиленовых труб необходимо установить температуру — 220° С,.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени

А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

  1. Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
  2. Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
  3. Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
  4. Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
  5. Снятие с трубы слоя алюминия выполняется с помощью шейвера.
  6. Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

Пайка с помощью паяльника

  • Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
  • Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
  • При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Выводы и полезное видео по теме

На размещенных в этом разделе видеороликах наглядно демонстрируется порядок работ выполнения крепежа труб из металла и полимеров при помощи фитинга “американка” и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков

Вне зависимости от вида крепежа, для безукоризненных стыков важно правильно подбирать детали нужного размера, а также тщательно следовать инструкции

Хотите рассказать о том, как подключали пластиковую трубу во время ремонта к стальному или чугунному трубопроводу? Желаете поделиться полезной информацией с нами и посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и размещайте фото по теме статьи.

Выводы и полезное видео по теме

На размещенных в этом разделе видеороликах наглядно демонстрируется порядок работ выполнения крепежа труб из металла и полимеров при помощи фитинга “американка” и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков

Вне зависимости от вида крепежа, для безукоризненных стыков важно правильно подбирать детали нужного размера, а также тщательно следовать инструкции

Хотите рассказать о том, как подключали пластиковую трубу во время ремонта к стальному или чугунному трубопроводу? Желаете поделиться полезной информацией с нами и посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и размещайте фото по теме статьи.
