Самодельные металлоискатели: простые и посложнее – на золото, черный металл, для стройки

Пошаговая инструкция по сборке простого металлоискателя

Берём провод 14 м диаметром 0,65 мм, пластмассовую крышку для ведра, 16 гвоздей-метизов 30 мм, малярный скотч, компоненты для печатной платы, батарейку, наушник от гарнитуры, лист из поликарбоната, полимерные трубки, металлический контейнер.

  1. Чертим на фанере окружность диаметром 150 мм и вырезаем её.
  2. Забиваем метизы по краям окружности.
  3. Закрепляем проволоку и сворачиваем её в 30 плотных витков.
  4. Обматываем катушку малярным скотчем для изоляции.
  5. Делаем вторую катушку по тому же принципу.

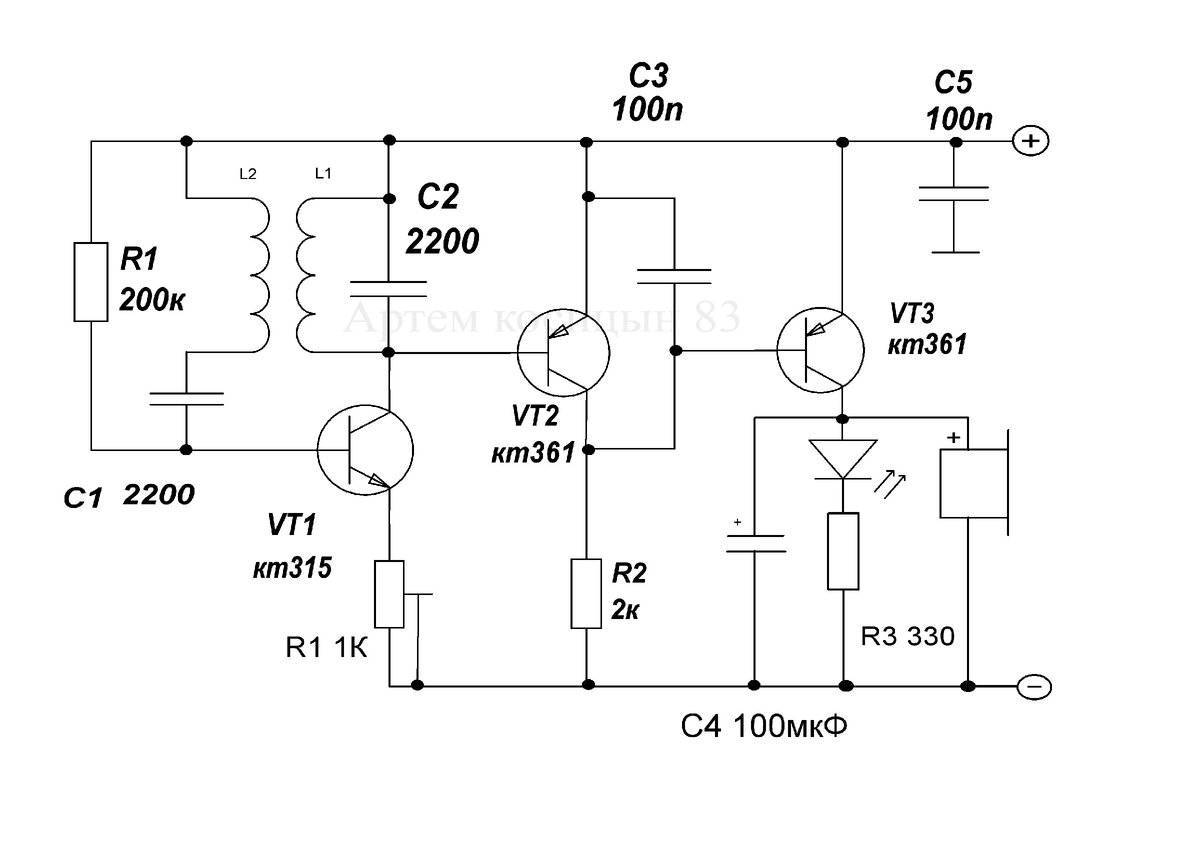

  6. Изготавливаем по схеме приемопередающее устройство.
  7. Берём наушник из гарнитуры для передачи звукового сигнала.
  8. Ставим электронную плату и батарею в приготовленную коробку.
  9. Размещаем катушки на поликарбонатном листе.

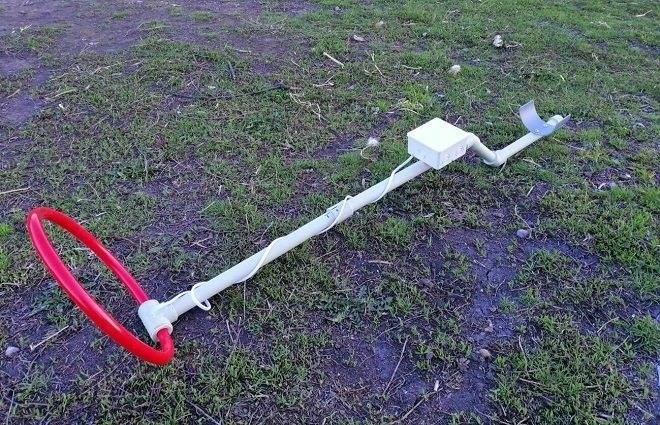

  10. Изготавливаем штангу из труб, создаём ручку в виде полукольца.

Тестируем металлоискатель сначала в искусственных условиях, разбросав разные предметы по полу, затем на природе.

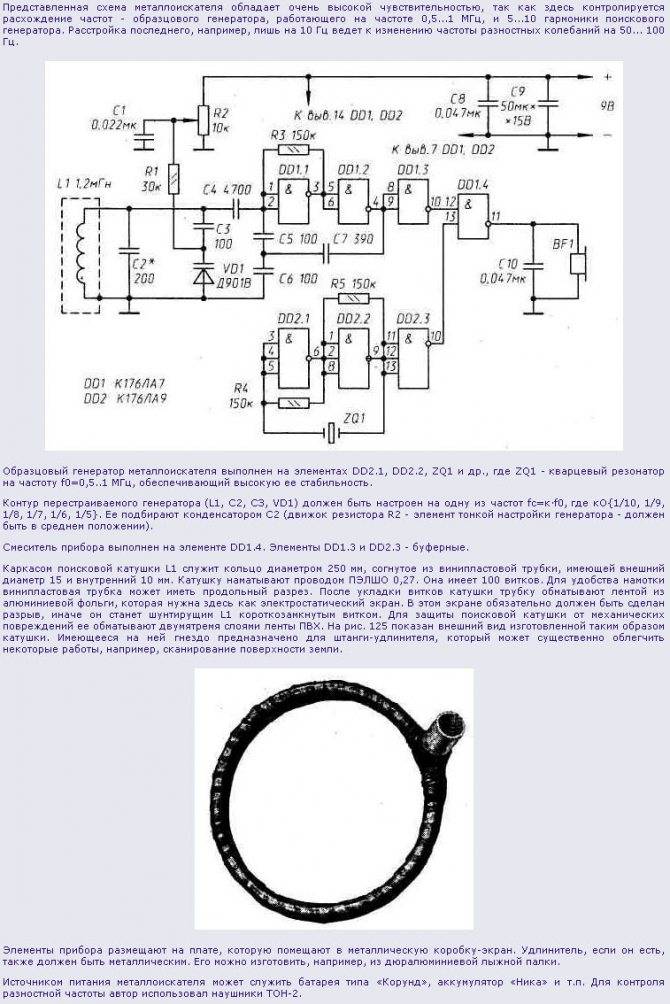

Параметрический прибор обнаружения металлов

Данный агрегат используют для поиска труб и чёрных металлов. В основе параметрического прибора лежит транзистор МП40, который можно заменить на КТ361. Действует на низких частотах. В момент обнаружения металла издаёт низкий звук на частоте 50 Гц.

Как самостоятельно закрепить катушку

Каркас катушки выполняется из фанеры или CD-дисков. Стоит учитывать, что доска обладает низкой влагоустойчивостью. Обматываем диски изолентой или скотчем, оставляя между ними расстояние 5–7 мм.

Импульсный параметрический прибор

Работает на ферритовой антенне, которая испускает волны на средних частотах. Обладает низким энергопотреблением. Источниками питания служат батарейки АА. Недорогие комплектующие и простые чертежи позволяют спаять конструкцию самостоятельно. Импульсное устройство требует отладки.

Приемопередающие металлоискатели

Нацелены на поиск цветных и драгоценных металлов. Внутри прибора стоит катушка ДД, создающая излучение 2000–2500 Гц. Волны проникают на глубину 70 см, где выискивают чугун и сталь. На уровне 20 см прибор регистрирует на сплавы чёрных металлов, на уровне 10 см – цветные металлы.

Как собрать печатную плату металлоискателя своими руками

Переводим распечатанный дизайн платы на медную пластину при помощи лазерного принтера. В итоге получаем зеркальное отображение конструкции платы. Заполняем плату элементами: добавляем транзисторы, конденсаторы, резисторы, провода питания, катушки. Наматываем на катушку витки. Настраиваем частоту для катушек.

Испытание металлоискателя

Размещаем на любой поверхности металлические предметы и оцениваем работу металлоискателя. Определяем расстояния, на которых устройство начинает реагировать на разные типы металла. Далее испытываем прибор в естественных условиях. Во время поиска нужно сохранять медленную скорость и стараться охватить большую площадь.

Создание

Металлоискатель своими руками, подробная инструкция:

  1. Первым делом делается печатная плата на принтере. Ее нужно распечатать и протравить на медной плате. Для этого используется метод перевода тонера на плату. Принцип заключается в следующем: нужно распечатать зеркальное изображение платы на принтере, после чего перенести его на медную часть платы утюгом. В процессе тонер будет действовать как маска, которая сохранит дорожки, а другие части растворятся в химическую ванну. Вот как выглядит схема платы.
  2. Дальше следует наполнить плату металлоискателя имеющимися транзисторами и конденсаторами. Сперва требуется припаять 6 NPN транзистора. Потом припаиваются другие элементы, как показано на схеме.
  3. Теперь поподробней о схеме. Вот как припаиваются 6 транзисторов.
  4. После этого нужно добавить два конденсатора, как на фото ниже.
  5. Теперь плата металлоискателя заполняется полиэфирными конденсаторами и резисторами. Сперва добавляются 5 конденсаторов, емкость которых 0,1μF. После чего в ход идут другие конденсаторы (0, 01μF). Упрощает задачу то, что они не являются поляризованными, а значит, к плате они припаиваются в любом направлении ножек.
  6. Осталось добавить остальные резисторы.
  7. Создание платы продолжается. Вот как он должен выглядеть в готовом виде:
  8. Теперь, когда плата готова, можно намотать ветки на катушки металлоискателя. У нас их будет 2, они часть цепи LC генератора. Первой будет эталонная катушка. Для ее создания используется провод, сечением 0,4 мм. Нужно отрезать кусок деревянного дюбеля, чтобы он получился 5 см длиной и 13 мм диаметром. В нем сверлится три отверстия, через которые будут проходить проводки. Один из них проходит через середину продольно, а другие два на каждом конце перпендикулярно. Медленными и осторожными движениями нужно намотать максимальное количество витков на дюбеле в один слой. Не нужно наматывать до конца, требуется оставить 3–4 мм древесины на концах.
  9. Не стоит крутить провод, хотя это кажется логичным. Требуется наматывать по такой технологии: провод остается на месте, а вращается сам дюбель. Он будет наматывать провод на себя, как лебедка.
  10. Теперь следует протянуть каждый конец проводка в отверстия, сделанные перпендикулярно, после чего один из концов сквозь продольное отверстие. Осталось закрепить провод лентой после завершения работ. Дабы снять покрытие на торцах катушки, которая открыта, нужно использовать наждачку.
  11. Теперь можно делать поисковую катушку металлоискателя. Она будет большая, чтобы максимально улавливать металл. Для ее создания потребуется вырезать держатель. Он делается из фанеры, толщина которой 6–8 мм. Ниже на рисунке будет схема, благодаря которой можно выполнить работу. Достаточно нанести на фанеру разметку и используя лобзик или ножовку вырезать детали конструкции.
  12. После чего взяв все тот же провод, сечением 0,4 мм, следует намотать примерно 10 витков на корпус конструкции. Катушка с нашего примера имеет в диаметре 15 см.
  13. Теперь к корпусу конструкции присоединяется ручка. Ее размер должен выбираться в зависимости от роста пользователя. При помощи деревянного колышка 6 мм, рукоятка прикрепляется к корпусу. Использовать для этого металлический саморез или болт запрещается. Любые металлические изделия в конструкции будут нарушать работу металлоискателя. Он постоянно будет сигнализировать об обнаружении металла.
  14. Настраиваем эталонную катушку конструкции из деревянного дюбеля. Ее частота в цепи настраивается до 100 кГц. Для этой цели нужен осциллограф или мультиметр, оборудованный частотометром. Все начинается с подключения катушки к цепи. После чего нужно включить питание будущего металлоискателя. Осталось подключить щупу от прибора к каждому концу катушки и вымерять частоту. Показатель не должен превышать 100 кГц. Если частота недостаточная, то катушка может быть укорочена. Благодаря этому индуктивность уменьшается, а частота наоборот, повышается. И снова выполняется измерение. В нашем примере снизив частоту меньше 100 кГц, размер катушки составил 31 мм.

Вот и все, теперь можно проверить конструкцию на работоспособность. Подобные металлоискатели являются довольно сложными и новичку будет тяжело справиться с созданием. Однако, есть и простой вариант создания металлоискателя.

Собираем металлоискатель “Пират” своими руками

В этой части статьи вы узнаете, как собрать своими руками импульсный металлоискатель типа “Пират” за один вечер в домашних условиях. Особых знаний для этого не потребуется, достаточно иметь паяльник и уметь им пользоваться.

Какие компоненты понадобятся:

  • фольгированный текстолит;
  • радиодетали;
  • медный провод;
  • клемма/батарейный отсек на крону, сама крона;
  • динамик 4-8 Ом.

Список необходимых радиодеталей для самостоятельной сборки металлоискателя:

  • конденсаторы электролитические 16 В или выше: 10 мкФ (2 шт.), 2200 мкФ, 1 мкФ (2 шт.);
  • конденсатор керамический 1 нФ;
  • пленочный конденсатор 100 нФ (2 шт. с минимальным вольтажом);
  • транзисторы: BC557, BC547, IRF740;
  • диоды 1N4148 (2 шт.);
  • микросхемы с панельками: NE555, К157УД2;
  • резисторы 0,125 Вт: 1 кОм, 1.6 кОм, 47 кОм, 62 кОм (2 шт.), 100 кОм, 120 кОм, 470 кОм, 2 МОм, 100 Ом, 470 Ом, 150 Ом;
  • резистор 0,25 Вт 10 Ом;
  • резистор 0,5 Вт 390 Ом;
  • резистор 1 Вт 220 Ом;
  • резисторы переменные: 10 кОм, 100 кОм.

Набор деталей и пайка

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

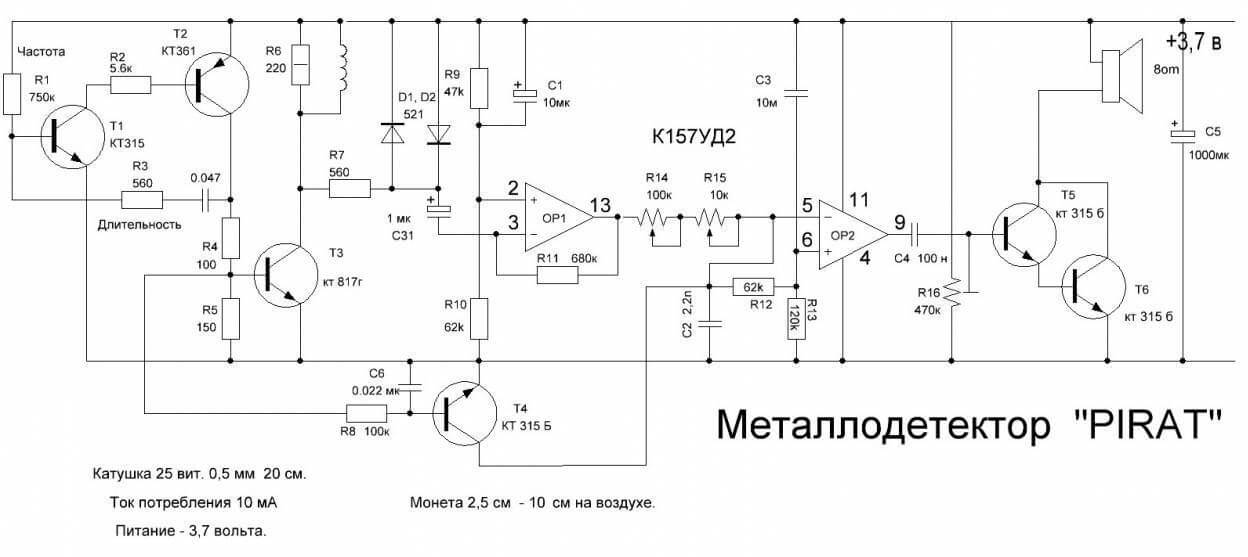

Схема самодельного металлоискателя

Для таких целей есть схема довольно хорошего и проверенного в бою аппарата, который зовется «Пират» и получает широкое распространение среди копателей. Схема элементарна и повторяется не раз, я например под себя переделываю печатку и изготавливаю частенько по заказу такие приборы. Схема генератора строится на — тут главное для большей стабильности поставить пару пленочных хороших конденсаторов, проверив их ёмкость предварительно тестером. Часть резисторов паяю для удобства в смд исполнении, микросхема распространенная — операционник УД2, в качестве приемника импульсов. Заказал недавно их несколько десятков, но вы можете легко найти их в старой аппаратуре, таких как радиоприемнике или магнитофоне советских лет.

Катушка прибора на каркасе мотается проводом что есть под рукой — от 0.3 мм до 0.6 мм, чем толще провод — тем лучше чувствительность на металлы, и больше дальность пробивания импульсов, но тем сложнее изготовить, каркас нужен более глубокий, укладывать провод более толстый тяжелее, фиксировать так же проблемно.

Печатную плату выполняю из гетинакса, травлением в растворе хлорного железа, лужение пос-61

обычным плоским паяльником при достаточной температуре, работая с гетинаксом главное не перегреть — при излишних температурах можно запороть заготовку будущей печатной платы и все пойдет пузырями.

Динамик использовать желательно высокоомным — так звук получается по-громче, питание схемы обязательно надо осуществлять от аккумулятора с емкостью от пары ампер, а напряжение к нему подводить проводами потолще, так как прибор то импульсный. Катушку с металлоискателем соединять проводами потолще тоже.

Регуляторы ставлю пару — для грубой и точной настройки, например 100 ком и 10 ком, соответственно. Все выводы и особо опасные и малонадежные элементы закрепляю для большей надежности из термопистолета термоклеем.

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.

В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

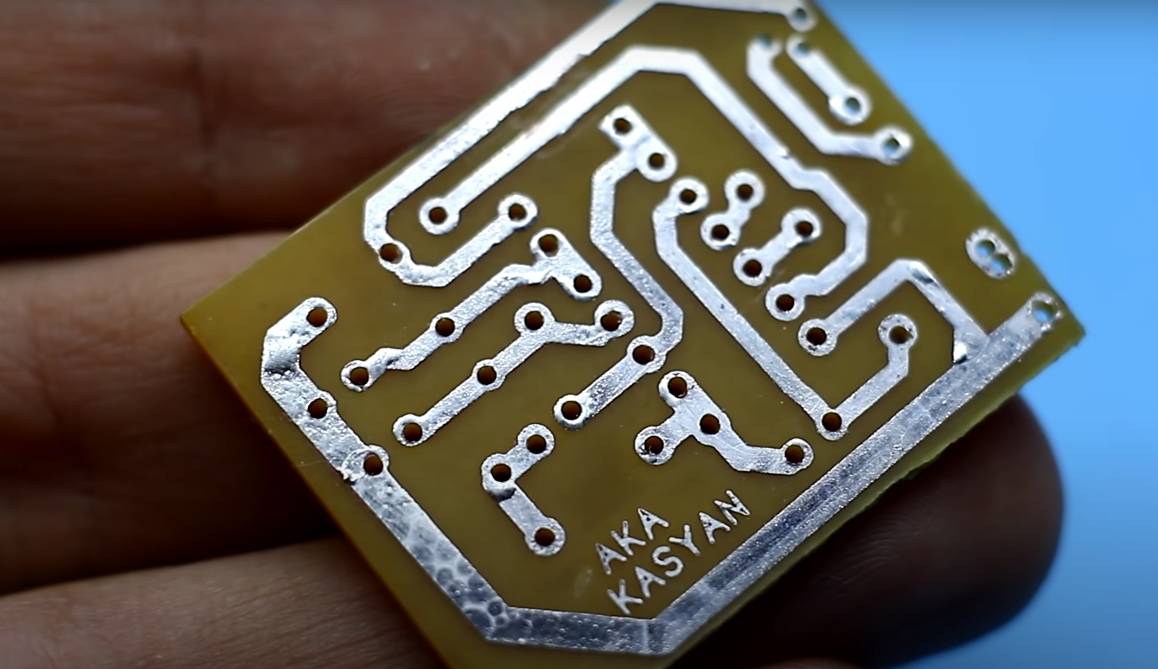

Шаг первый. Создаем печатную плату

Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

Шаг второй. Устанавливаем электронные элементы на плату
Шаг третий. Источник питания для металлоискателя

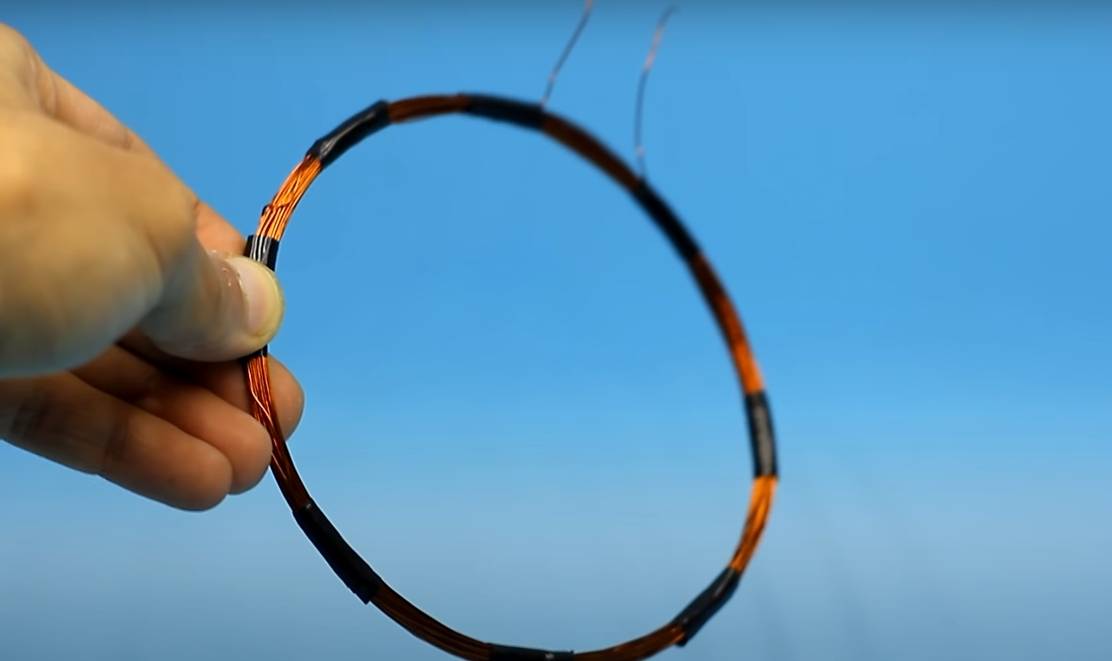

Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателем

После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

imp_tranz.rar (скачиваний: 11569)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

  1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
  2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
  3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
  4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Типы дискриминации современных металлоискателей

Переменная дискриминация
работает по принципу различения черных и цветных металлов по их электропроводности. В данном случае порог дискриминации настраивается пользователем вручную. Схема довольно проста: переменный резистор задает уровень, при котором и производится разделение сигналов от различных типов металлов.

Самый распространенный тип дискриминации в современном металлоискателе – визуальный
. На дисплее находится шкала дискриминации, разбитая на несколько сегментов по золоту, серебру, никелю, меди и пр. При обнаружении золотых украшений или самородков дискриминатор указывает тип найденного объекта. Чаще всего в описании таких приборов указываются режимы дискриминации: All-Metal (все металлы), Coins (монеты), Jewelry (драгоценности, ювелирные украшения), Relics (реликвии).

Селективная дискриминация
(фильтр) является более продвинутой, поскольку дает возможность настроить металлодетектор на исключения из поиска группы металлов с определенной проводимостью. Так, детектор может принимать сигналы от золота и меди, но исключить никель и серебро – в зависимости от цели поиска. Настройки являются пользовательскими, то есть задаются поисковиком. Иногда производители называют такую функцию «маской дискриминации».

Вид дисплея детектора с селективной дискриминацией на примере . Здесь находятся сегменты, отвечающие за дискриминацию. Способ дискриминации меняется кнопкой Elim. Кнопка Elim также пригодится для фильтрации ненужных целей – фольги, железа и пр.

Двухмерная дискриминация
воплощена в линейке металлоискателей Minelab. Металлы сравниваются по электропроводности и содержанию железа. Такой вид дискриминации металлов можно встретить у приборов моделей E-Trac и Explorer.

Smartfind 2 значительно повышает FeCo дискриминацию компании Minelab для анализа и отображения железистых (Fe) и проводящих (Co) свойств цели на полноцветном ЖК-дисплее.
Сверхбыстрые микроконтроллеры осуществляют цифровую обработку сигнала для обеспечения значительно улучшенного разделения цели.

Правильное использование дискриминатора

При работе с металлодетектором не следует чрезмерно увлекаться настройкой дискриминатора, можно отсечь лишь сигналы от действительно ненужного мусора – например, алюминия. Отсекая сигналы от «ненужных» цветных металлов, вы лишаете себя шанса найти что-то действительно ценное. Даже предмет из обычного железа может оказаться древней реликвией, цена которой значительно превосходит стоимость всей найденных вами чешуйчатых монеток.

Прежде чем покупать металлоискатель, определитесь с областью поиска, ведь стоимость детектора растет прямо пропорционально наличию всевозможных функций, в том числе и виду дискриминатора. Если вас влечет поиск метеоритов или военных реликвий, не стоит переплачивать за селективную или двухмерную дискриминацию. Наибольшая глубина все равно будет лишь в режим «Все металлы». А вот если вам интересен поиск небольших объектов вроде старинных монет или ювелирных украшений, тогда имеет смысл доплатить как минимум за визуальную дискриминацию.

Самостоятельная сборка металлоискателя

Не обязательно получится идеальный внешний вид при создании изделия собственными руками. Тем не менее, хорошую функциональность на современной элементной базе создать не слишком сложно. Ниже рассмотрена модель с функцией дискриминации. Она способна различить алюминиевую пробку и фольгу сигаретной пачки, дешевые копейки из сплавов и ценные золотые монеты.

Таблица дискриминации

Конструкция

Катушку делают из двух спиральных обмоток (18 и 24 витка) с размерами по внешнему радиусу 21 и 16 мм, соответственно. Для нанесения разметки и создания каркаса применяют основу из материала с немагнитными свойствами. Герметизация эпоксидной смолой или другим составом продлит срок службы.

Материалы, детали и заготовки

Для катушки подойдет стандартный трансформаторный провод из меди диаметром 0,6-0,9 мм. Блок управления собирают на стандартных микросхемах. Основные узлы – процессор и преобразователь частоты MCP3201. Стабилитроны, транзисторы и другие электронные компоненты указаны на чертеже (картинка выше).

Порядок сборки и дизайн

Для надежного закрепления функциональных блоков подбирают подходящую прочную штагу. Блок электроники рекомендуется поместить в герметичном корпусе, чтобы предотвратить короткие замыкания в неблагоприятных погодных условиях. Оформление выполняют с учетом личных предпочтений, умений и навыков.

Программирование блока управления

Для прошивки устройства применяют специализированный программатор. Печатную плату несложно создать самому. Питание 5 V можно организовать от стандартного компьютерного порта USB.

Электрическая схема программатора

Сборка

В процессе сборки особое внимание уделяют герметичности и надежности закрепления отдельных компонентов. Следует помнить о сложных условиях эксплуатации в рабочем режиме, возможных ударных воздействиях при перевозке. Разборная конструкция упростит транспортировку и хранение

Разборная конструкция упростит транспортировку и хранение.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

  • 15 постоянных резисторов;
  • 2 переменных резистора;
  • 5 электролитических конденсаторов;
  • 2 плёночных конденсатора;
  • один керамический конденсатор;
  • 2 микросхемы;
  • 3 транзистора;
  • 1 диод;
  • заготовка печатной платы;
  • динамик на 8 Ом;
  • катушка 2 Ом;
  • питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

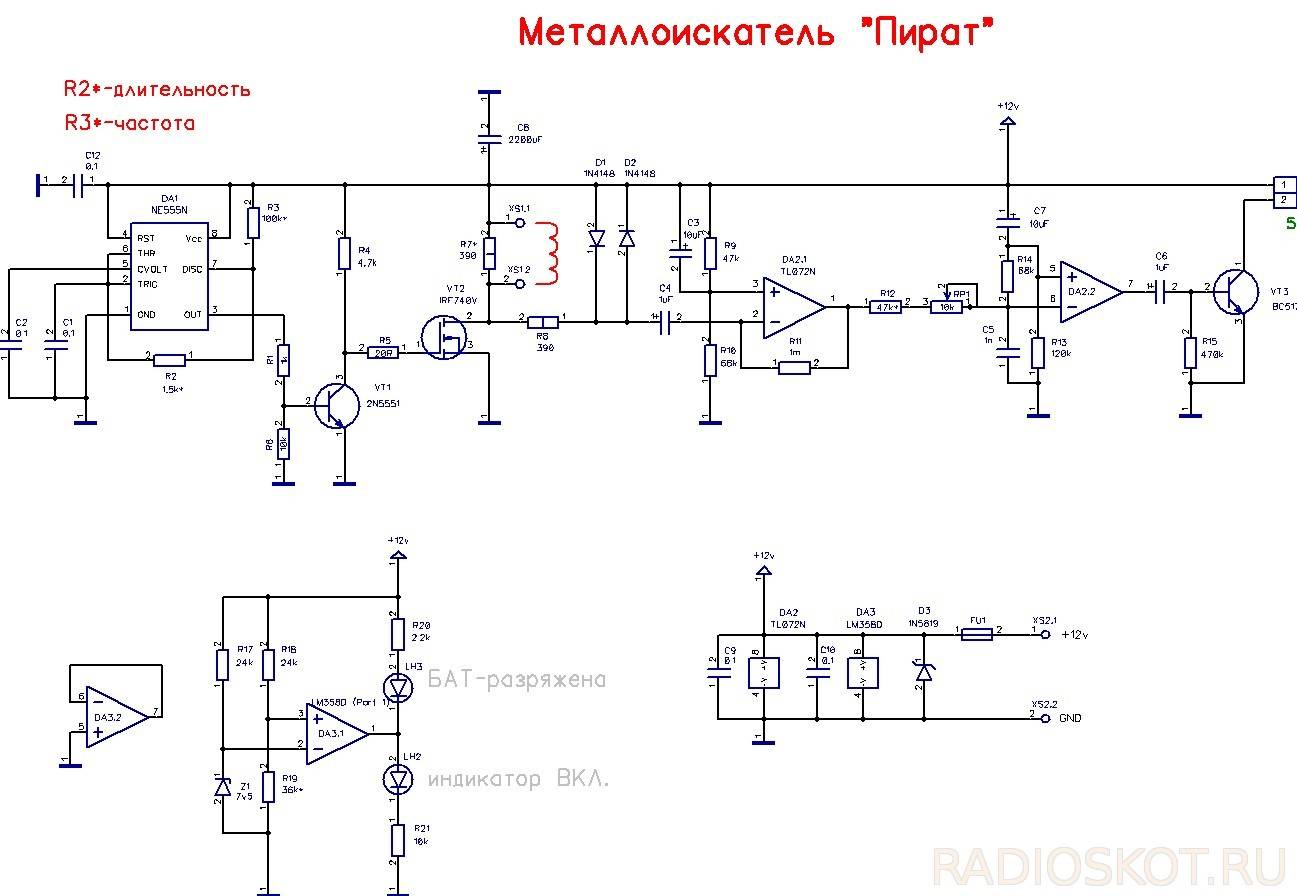

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

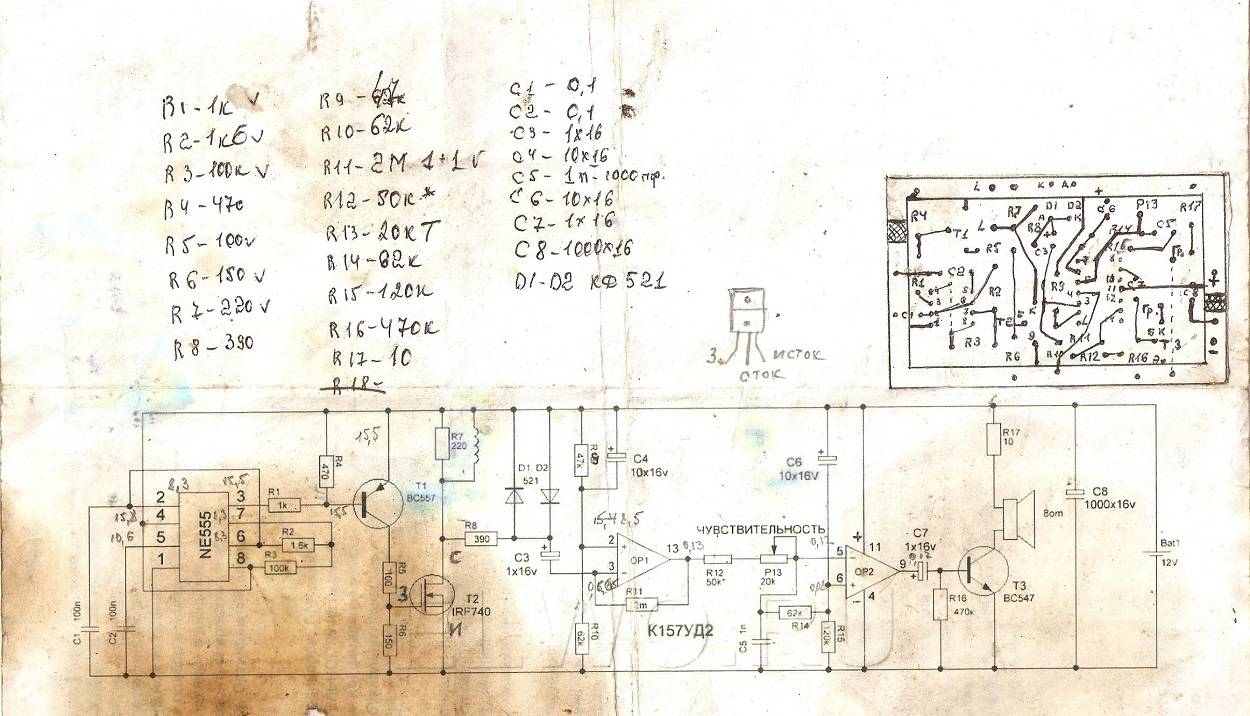

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

  1. В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
  2. Печатаем трассировку и переносим на заготовку.
  3. Сверлим отверстия под монтаж и протравливаем плату.
  4. Аккуратно паяем детали.
  5. Подбираем корпус и помещаем схему в него.
  6. Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
  7. Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным

Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Общие параметры

Разные технические способы могут быть применены для конструирования металлоискателя. Многое зависит от условий, в которых он будет эксплуатироваться. Поэтому представление о том, каким требованиям должен соответствовать прибор, нужно определить максимально четко. Выделяют следующие параметры устройства:

  • чувствительность — характеристика, определяющая, насколько мелкие предметы может обнаруживать детектор;
  • избирательность — способность определять металлы и реагировать на конкретные из них;
  • устойчивость к помехам — способность не реагировать на посторонние радиосигналы радиостанций, автомобилей, разрядов молнии и другие;
  • энергопотребление — сколько потребляет прибор и насколько хватает встроенного аккумулятора или батареек;
  • проникающая способность — глубина, на которой прибор может распознавать металлы;
  • габариты прибора;
  • размер зоны поиска — площадь, которую охватывает прибор без изменения его расположения.

Разрешающая способность — основной параметр, в свою очередь, он также является составным. На выходе прибора имеется один или два сигнала, а свойств, которые определяют объект и его местонахождение, — больше. Например, если понизить частоту генератора, то можно добиться увеличения зоны поиска и проницания, но проиграть в чувствительности, а также мобильности из-за увеличения размеров катушки.

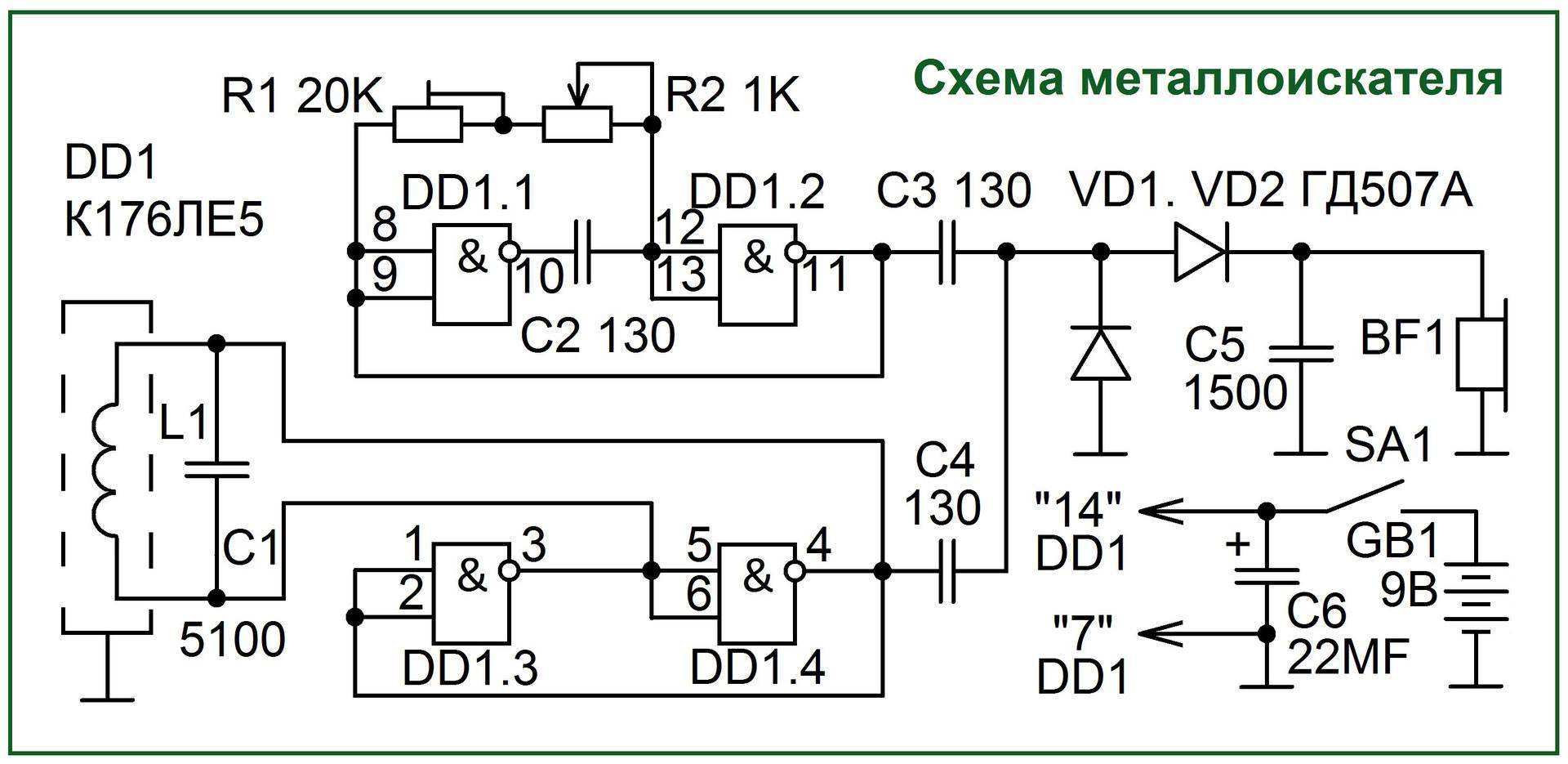

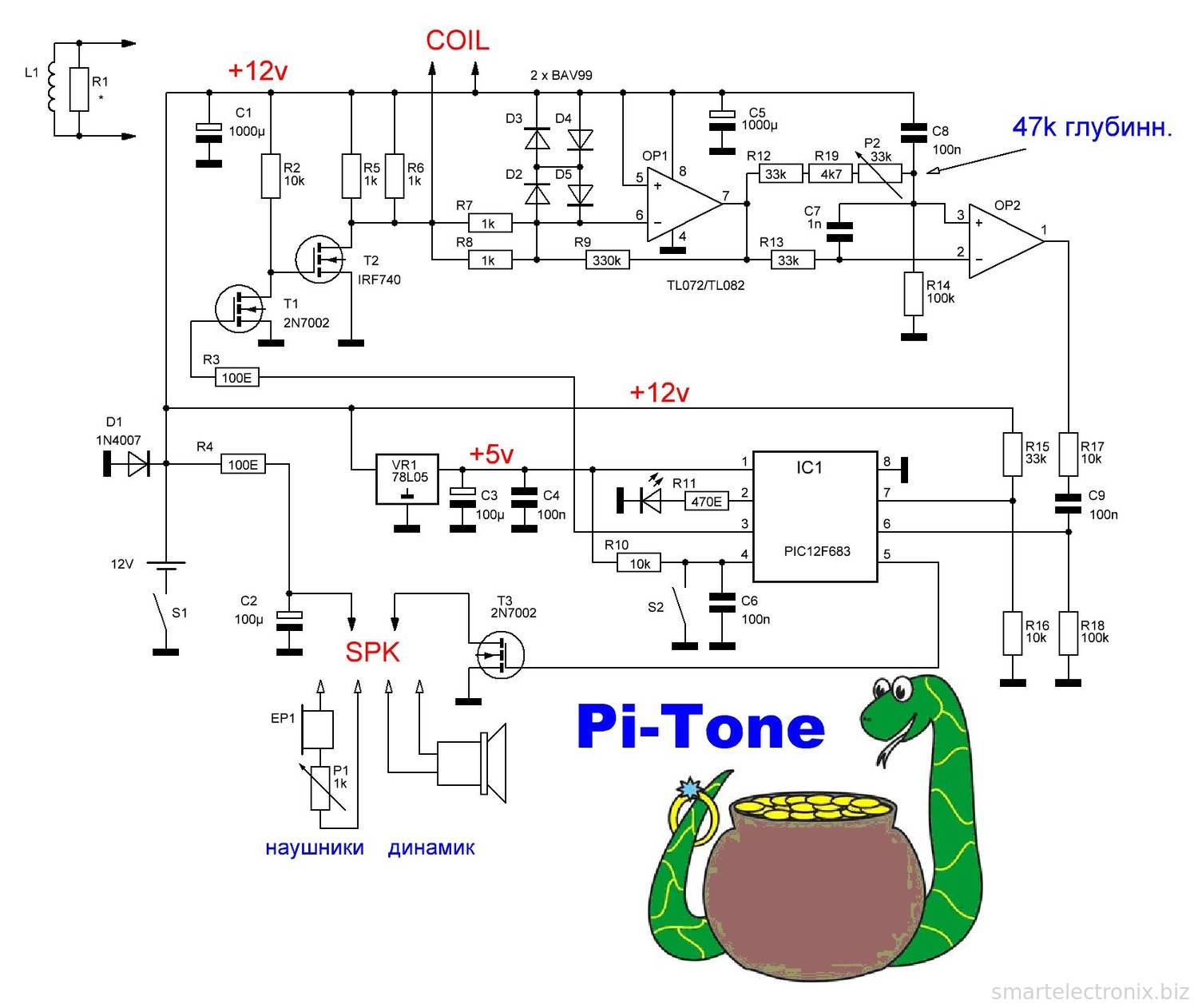

Схема простого металлоискателя

Особенность конструкции металлоискателя заключается в том, что все вышеперечисленные параметры в комплексе или по отдельности зависят именно от частоты катушки. Таким образом, эта характеристика является определяющей при конструировании прибора. По частоте металлоискатели делятся на такие:

  • сверхнизкочастотные: частота до нескольких сотен герц, мобильность низкая, энергопотребление большое, сложны в конструкции и обработке сигнала;
  • низкочастотные: сотни, тысячи Гц, чувствительность маленькая, помехоустойчивость большая, конструкция простая, проницаемость зависит от мощности — от 1 до 4 м, мобильные;
  • повышенной частоты: десятки кГц, конструкция простая, проницаемость до 1,5 м, помехоустойчивость плохая, дискриминация так себе, чувствительность хорошая;
  • высокочастотные: радиочастоты, типичный «на золото», дискриминация отличная, проницаемость маленькая, до 80 см, небольшое потребление, остальные параметры плохие.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

  • керамический конденсатор − 1 нФ;
  • 2 плёночных конденсатора − 100 нФ;
  • электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
  • резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
  • переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
  • транзисторы – 3 штуки, ВС557, IRF740, ВС547;
  • 2 диода 1N148;
  • 2 микросхемы: К157УД2 и NE555.

Кроме перечисленных деталей, запаситесь наушниками от плеера

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Схема металлодетектора «Терминатор 4» с повышенной чувствительностью

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

ПроблемаСпособ решения
Нет писка и реакции на изменение частоты.Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ.
Излишнее возбуждение генератора, шипение и свистДобавьте конденсатор на 1000 пФ с выводом на корпус.

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

  • узел катушки поиска;
  • усилитель звука на транзисторе;
  • генератор импульсов;
  • усилитель двухканальный.

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Не исключено, что вам повезёт, и все труды будут не напрасны

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
