Монтаж электрических теплых полов: кабельных и пленочных инфракрасных

Рекомендации по монтажу

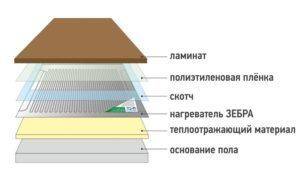

После подготовки поверхности можно начать укладывать пленку.

Делать это желательно по длине помещения – таким образом цельных полос получится больше, а точек подключения – меньше.

  • Укладывают термопленку токонесущей медной полосой вниз, выдерживая между полосами как минимум 5 см. (Исключение: только в случае теплого пола под линолеум и ламинат разрешается укладывать их вплотную, обеспечивая тем самым равномерный прогрев.)
  • Полосы пленки к теплоизоляции прикрепляют строительным скотчем, обеспечивая их неподвижность в процессе последующих работ. В области медных токоведущих проводников линии отреза изолируют битумной изоляцией, в том числе и соединяющие ленту и нагревательные элементы посеребренные контакты.
  • На токонесущие медные полоски устанавливают контактные зажимы: одну его половину располагают внутри пленки, вторую – снаружи, на токонесущей полосе, и закрепляют их, например, плоскогубцами.

Этап — монтаж подключения системы

Если мощность системы более 22 кВт, для подключения терморегулятора потребуется монтаж специальной проводки. В противном случае, его лучше разместить на стене вблизи электропроводки – так он в дальнейшем не будет мешать расстановке мебели и бытовой техники. Его можно установить стационарно или подключать с помощью шнура к электророзетке .

Датчик температуры инфракрасного пола устанавливается под термопленкой, поближе к терморегулятору. Его закрепляют скотчем на пленке на черной полосе, под карбоновой пастой.

Установив контактные зажимы на термопленку, подключают к ним питающие провода, а места контакта изолируют битумным изолятором, поскольку он может обеспечить гидро- и электроизоляцию соединения.

Прежде, чем перейти к укладке напольного покрытия, включают систему и, установив комфортную температуру, выполняют ряд проверок:

  • подключение монтажных проводов (пробником);
  • нагрев каждой из полос термопленки;
  • изоляцию по линии отреза.

Как уложить напольное покрытие

Некоторые напольные покрытия требуют дополнительных работ

Важно!. Чтобы не повредить нагревательные элементы, разметка под крепеж делается предварительно.

Чтобы не повредить нагревательные элементы, разметка под крепеж делается предварительно.

Ковролин или линолеум

Если в качестве финишного покрытия выступает ковролин или линолеум, на инфракрасный пол настилают ДВП или фанеру толщиной 5мм и более.

Плитка

В этом случае поверх термопленки устанавливают армирующую сетку диаметром 2 мм или стекловолоконную сетку с ячейками размером 5-20 мм. Сетку точечно закрепляют к основанию дюбелями. На ее поверхность уже можно укладывать цементную стяжку. Видео монтажа:

2022 prestigpol.ru

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнатыОптимальная мощность, Вт/м.кв.
Кухня100-130
Спальня
Гостиная
Прихожая
Коридор90-110
Ванная120-150
БалконДо 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

Правила укладки кабеля теплого пола

Чаще всего греющий провод укладывается по схеме «змейка». В этом случае необходимо соблюдать такие требования:

Нельзя допуска образования петель в кабеле. Пересекаться отдельные участки не должны.
Расстояние между системой нагрева и металлическими конструкциями составляет 5 см, системой и деревянными конструкциями – 3 см

Максимальным является расстояние от теплого пола до других источников тепла – полметра.
Важно соблюдать шаг укладки, который составляет 6-10 внешних диаметров провода.
Вся та часть кабеля, которая является горячей, должна находиться в однородном изоляционном материале.
Шаг кабеля для обустройства пола прямого действия составляет 10 см. Если укладка будет располагаться внутри стяжки – то 20 см.

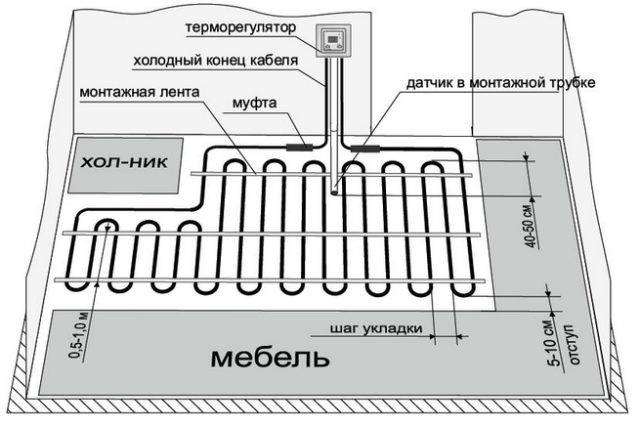

Схема укладки и подключения кабельного теплого пола

  • Для подключения кабеля применяется терморегулятор. То есть напрямую к сети подсоединять его нельзя (есть некоторые исключения в случае саморегулирующегося кабеля).
  • Размещается терморегулятор на высоте 50-150 см от пола.
  • Обязательным элементом систем электрического нагрева считается датчик температуры, который должен быть размещен на расстоянии полуметра от стены. Для его подключения используется медный провод.
  • Скрутки в системе не допускаются. Соединения кабелей производятся только посредством специальных клемм в распределительных коробках.
  • На системе должны быть установлены защитные автоматы, которые не допустят скачков напряжения.
  • Самостоятельно монтировать провод обогрева нельзя. Тут должен работать только высококвалифицированный мастер, имеющий соответствующее разрешение.

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

Высота размещения

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

Делают отверстие

Лучше всего делать такую ​​дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

План действий по этапам при укладке систем

Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:

  1. Определение места для расположения датчика пола и терморегулятора.

Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола

На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.

  1. Начальную подготовку поверхности пола.

Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.

  1. Укладку теплоизоляционного слоя.

Термоизоляция может располагаться вертикально и горизонтально:

Схема утепления пола плитами

  • первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
  • горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.

Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.

Схема-пример укладки электрической системы в ванной

Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки  вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.

После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.

Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.


Схема устройства поверхности теплого пола

Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.

Этапы монтажа теплого пола под стяжку

Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.

Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Инфракрасные полы

Новинка в мире обогревательных приборов, которая уже успела зарекомендовать себя наилучшим образом. Однако рассмотрим более подробно и узнаем, почему инфракрасные электрические полы стремительно вытесняют с рынка своих предшественников.

Главным аргументом производителей в пользу таких инновационных полов является их благотворное воздействие на человеческий организм. Спорить не будем, смысл в этом есть. Медицинские исследования давным-давно доказали, что инфракрасное излучение полезно для человека и способно излечить от множества заболеваний. Его активно применяют в физиотерапевтических целях в клиниках по всему миру. Но инфракрасное тепло теряет всякий смысл, если перекрыть его, например, обычным линолеумом, ламинатом или керамической плиткой. Поэтому, прежде чем устанавливать пленочный инфракрасный электрический пол, выясните, будет ли он «дружить» с будущим финишным покрытием или стяжкой. К сожалению, сделать это труднее, чем может показать на первый взгляд, потому что ни один производитель инфракрасных полов не сможет гарантировать, что полезное излучение пробьется через то или иное покрытие и будет приносить эту самую пользу. Тепло – сколько угодно, но вот об оздоровительном воздействии стараются не распространяться. Поэтому все убедительные доводы, которые звучат в рекламе являются не более, чем удачным маркетинговым ходом.

На видео инфракрасный электрический пол представлен в самом лучшем свете и позиционируется как самая лучшая система отопления последнего поколения. Да, он удобнее и эффективнее, чем обычные батареи, но и «чудесным» лекарством от всех болезней, вызванных холодом, не является.

Достоинства инфракрасных полов:

  • малые энергозатраты – электрические инфракрасные полы потребляют гораздо меньше электроэнергии по сравнению с кабельными. Это происходит благодаря отсутствию стяжки поверх пленки, а следовательно – отсутствию теплопотерь;
  • простой монтаж и замена – если часть пленки вышла из строя, ее можно запросто заменить, не снимая все покрытие. Поскольку нагревательные элементы соединены параллельно, вышедший из строя сегмент можно легко снять. Однако именно эти соединения элементов подвергаются наиболее серьезному риску поломки. Онтаж пола осуществляется всего за 2-4 часа в зависимости от квадратуры помещения;
  • цена инфракрасного электрического пола не на много выше, чем у кабельного. И уж тем более будет дешевле установить именно такие компактные полы, чем тратиться на систему конвекционного отопления;
  • инфракрасный пол – оптимальное решение для тех случаев, когда нет возможности увеличить высоту пола стяжкой;
  • характер инфракрасного длинноволнового излучения таковой, что обогревает не воздух в помещении, а живые объекты, которые в нем находятся. С такой системой воздух в комнате не будет затхлым или «тяжелым» из-за температуры, а вам при этом будет всегда тепло и комфортно;
  • инфракрасное тепло не пересушивает воздух и не провоцирует циркуляцию пыли, способствуя образованию чистого и комфортного микроклимата;
  • экологически чистый способ отопления. Инфракрасная термопленка абсолютно безопасна для здоровья человека, и даже при нагревании она не выделяет ядовитых испарений;
  • универсальность применения. Инфракрасные полы можно устанавливать в любых помещениях. Они подойдут не только для спальни и детской, но даже для кухни и ванной комнаты;
  • возможность вертикальной установки. Термопленка очень гибкая и легкая, поэтому ее можно спокойно прикреплять на стены и даже потолок.

Недостатков у инфракрасных полов не так уж и много. Если вас не смущает цена и особенности установки под те или иные покрытия, главное запомнить, что термопленку нельзя стелить под мебель на низких ножках, например, комоды или диваны. В противном случае под мебелью произойдет локальный перегрев, и этот сегмент инфракрасного пола быстро выйдет из строя. Поэтому если у вас дома такое отопление, то нужно очень хорошенько все спланировать прежде чем делать перестановку.

Расчет систем теплого пола

Чтобы не ошибиться с количеством материала, можно рассчитать его самостоятельно, а можно воспользоваться готовыми таблицами, предлагаемыми производителем. При расчете кабельного пола нужно руководствоваться теплопотерей помещения, чтобы выбрать оптимальный шаг укладки провода и ее длины на все помещение. Монтаж пленочного пола  гораздо проще: достаточно подобрать столько элементов, чтобы они полностью покрывали периметр пола.

https://youtube.com/watch?v=ZGgDgnGvB18

Монтаж теплого пола под ламинат и линолеум

Обратите внимание! При расчете кабеля нужно учитывать и длину провода от самой конструкции пола до регулятора, и от регулятора до счетчика.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались

Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

  • подъем;
  • покинули дом;
  • вернулись в обед;
  • ушли с обеда;
  • вернулись вечером;
  • ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

  • Калибровку датчиков;
  • Переключение датчиков или их одновременное включение;
  • Ограничение температуры;
  • Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
  • Минимальный режим прогрева;
  • Максимальный обогрев;
  • Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Заливка стяжкой

Декоративная стяжка пола – заключительный этап. Стяжка заливается из смеси песка и цемента, высота такого слоя – от пяти до девяти сантиметров. Вся масса должна быть распределена равномерно, без малейших неровностей или пустот. Для этого изначально стяжку делают более жидкой и податливой, добавляя пластификатор, а затем, когда уровень установился, тщательно сушат полученную массу. Только после полного высыхания можно приступать к оформлению декоративного финиша.

Финишное покрытие

Наилучший вариант покрытия для установки над теплыми полами – абсолютно негорючие материалы. Например, керамическая плитка, гранит, кирпичная кладка. Также такие жесткие материалы превосходно взаимодействуют со стяжкой, что обеспечивает надежность и высокую прочность всего покрытия. Такие слои, прогревшись, дольше смогут поддерживать необходимый температурный режим.

Все финишные покрытия необходимо устанавливать по стандартной технологии для конкретного материала. Можно монтировать ламинат, паркет и даже линолеум или ковролин. Есть возможность выбрать любой вариант в зависимости от бюджета и дизайнерского решения интерьера. Перед приобретением убедитесь, что паркетный материал и линолеум предназначены для укладки на полы с подогревом. Для этого посоветуйтесь с опытным продавцом-консультантом.
