Энергопотребление теплого пола: критерии и пример расчета
Если вы задумываетесь о приобретении системы теплого пола для своей квартиры, то перед вами неизбежно возникнет вопрос: сколько энергии потребляет теплый пол? Как вы понимаете, четкого ответа на этот вопрос нет. Все зависит от типа пола и отапливаемого помещения. Сегодня мы поговорим об электрическом теплом поле.
Что влияет на энергопотребление?
Если подходить к этому вопросу научно, то необходимо определять тепловые потери комнаты. На потребление устройства влияют такие факторы, как:
- Будет ли система использоваться для комфортного подогрева помещения или отопления всей комнаты;
- Уровень теплоизоляции помещения. Чем лучше утеплены окна, двери, стены, тем меньше будет тратиться энергии на обогрев;
- Климат. Холоднее погода – больше потребление;
- Вид напольного покрытия. Например, плитку зачастую хочется сделать теплее;
- Количество человек в помещении. Если вас часто не бывает дома, то теплый пол нецелесообразно включать и, соответственно получается экономия;
- Личные особенности человека и его восприятия тепла;
- Вид термогулятора, который позволяет экономить до 30% тепла; применение теплоизоляции.
Базовые показатели потребления электричества
Основные цифры, по которым можно определить расход электроэнергии:
- При комфортном обогреве мощность установленного теплого пола варьируется от 110 до 160Вт на квадратный метр.
- При основном обогреве – мощность составляет до 200 Вт на квадратный метр.
Как сообщается в исследованиях работы теплых полов, эти системы интенсивно тратят электричество лишь на этапе прогрева – выхода на рабочий режим. Достигнув заданной хозяином температуры, пол снижает энергопотребление, поддерживая установленное значение. Это происходит путем периодического включения-выключения системы. В целом за 1 час пол работает около 10-15 минут, значит в сутки – примерно 6 часов.
Точный расчет расхода энергии
Сделаем небольшой примерный расчет и посчитаем максимальное потребление системы в помещении площадью 14 квадратных метров в обычном доме «хрущевке»:
Площадь обогреваемого участка помещения – 10 квадратных метров.
Учитывайте, что систему теплого пола достаточно установить на площади в 70% от общей, чтобы обеспечить обогрев всего помещения.
Мощность нашей воображаемой системы – 150 Вт на 1м². Следовательно, общая номинальная мощность равна: 150 Вт*10 м²=1,5 киловатта.
Пол у нас включен постоянно, это значит, в сутки он работает от 6 до 8 часов. Умножаем 8 часов на 1,5 кВт и получаем максимальное энергопотребление установки в день: 1,5 кВт*8 ч= 12 кВт*ч.
В месяц получится: 12 кВт*ч*30=360 кВт*ч. В среднем по России стоимость 1 кВТ*ч равна 2,5 рублям.
В итоге получаем: 360 кВт*ч * 2,5 руб.=900 рублей.
Напомним, что это максимальная цифра. Реальный расход энергии будет намного ниже, если вы будете выключать полы летом, установите терморегулятор, который будет следить за температурой, а также отключаться, когда вы уходите и включаться по вашему возвращению. Экономьте и тепло всегда будет с вами.
Делаем расчет, сколько электричества потребляет пленочный теплый пол
В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.
- Содержимое:
Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?
Сколько потребляет инфракрасный теплый пол
Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.
Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.
Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.
Расходы на обогрев дома ИК полом
Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:
- Потребляемая мощность за месяц- 378 кВт.
Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.
Выгодно или нет отопление от ИК пола
Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.
Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Как рассчитать будущие затраты электроэнергии
Определить предполагаемый расход электроэнергии в месяц несложно. Сделать это вы можете самостоятельно, воспользовавшись формулой:
W=0,4xSхP
где Р – потребляемая мощность, Вт/м2;
S – площадь отапливаемой комнаты, м2;
0.4 – коэффициент, учитывающий полезную площадь. Здесь следует немного пояснить. Укладка теплого пола по все поверхности помещения нецелесообразна. Во-первых, по технологии укладки, вам необходимо выполнить отступ от стены порядка 10-20 см. Во-вторых, если в помещении присутствуют другие мощные источники тепла, например, камин и печь, то от них нужно отступать не менее метра. В-третьих, укладка теплых полов не делается под крупногабаритной мебелью и другими аналогичными предметами. 0.4 – эмпирический коэффициент, при желании вы можете вывести его самостоятельно, учтя все вышеперечисленные требования.
Давайте рассчитаем потребляемую мощность на конкретном примере. Предположим, в вашем доме есть гостиная, где вы планируете установить пленочный инфракрасный теплый пол. Площадь помещения – 25 м2, потребляемая мощность – 150 Вт/м2. подставим данные в формулу и получим:
W=0.4x25x150=1500 Вт=1,5 кВт.
Т.е. планируемое потребление электроэнергии пленочным теплым полом составит 1.5 кВт в час. Попробуем рассчитать месячное потребление. Предположим, что система обогрева будет использоваться как вспомогательная и, следовательно, функционировать порядка 8-9 часов в сутки. Соответственно, суточные затраты электрической энергии составят (8…9)х1,5=12-13,5 кВт. В среднем месяц состоит из 30 суток, следовательно, 30х(12…13,5)=360…400 кВт в месяц.
Казалось бы все просто. Но это не так на самом деле. Приведенные выше расчеты достаточно грубы, и фактическое потребление электричества, как показывает практика, примерно в 2-3 раза меньше. За счет чего достигается подобная экономия? Применение терморегуляторов, которые позволяют сэкономить до 40% электроэнергии, использование менее мощных систем отопления и т.п.
Наши расчеты требуют логического завершения. Вероятное количество потребляемой энергии вы рассчитали, осталось умножить количество кВт на стоимость электроэнергии в вашем населенном пункте, и вы получите сумму, которую вам предстоит оплачивать ежемесячно.
При расчетах следует учитывать, что если теплый пол используется в качестве основного источника отопления, то вам потребуется нагреватель с мощностью не менее 60 Ватт. Если как вспомогательный источник, то будет достаточно и 20-30 Ватт.
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Насосное оборудование в расчетах теплого пола
Снижение температуры теплоносителя позволяет достигнуть эффективной работы циркуляционных насосов.
Нагревательный контур теплых полов расположен горизонтальной плоскости и охватывает большую площадь. Сила, которую циркуляционный насос придает потоку, расходуется на преодоление линейных и местных сопротивлений. Расчет насоса для теплых полов зависит от диаметра, шероховатости трубы, фитингов и длины контура.

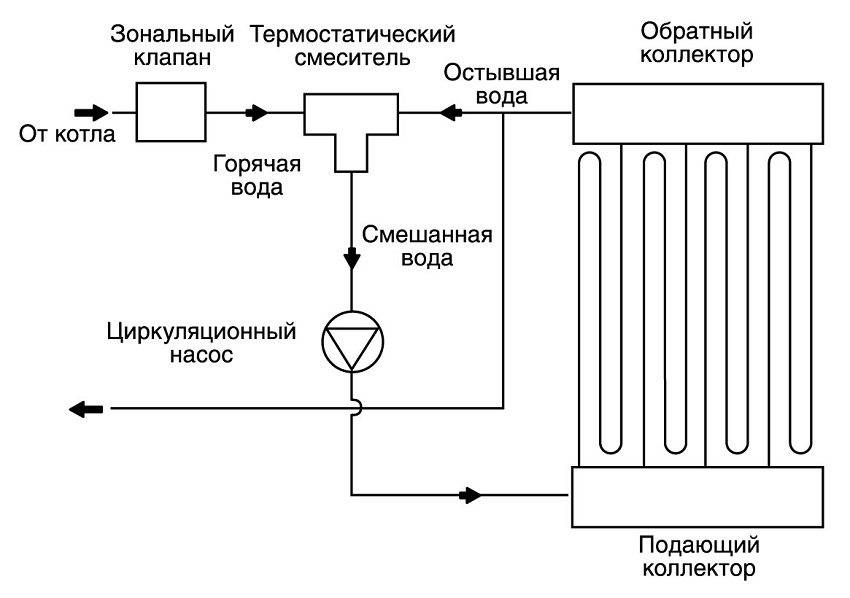

Схема подключения системы отопления с теплым водяным полом
Основной параметр расчета — производительность насоса в низконапорном контуре:
Н = (П×L + ΣК)/1000, (м), где
Н — напор циркуляционного насоса, м;
П — гидравлическая потеря на погонном метре длины (паспортные данные от производителя), паскаль/метр;
L — максимальная протяженность труб в контуре, м;
K — коэффициент запаса мощности на местные сопротивления.
К = К1 + К2 +К3, где
К1 — сопротивление на переходниках и тройниках, соединениях (1,2);
К2 — сопротивление на запорной арматуре (1,2);
К3 — сопротивление на смесительном узле в системе отопления (1,3).

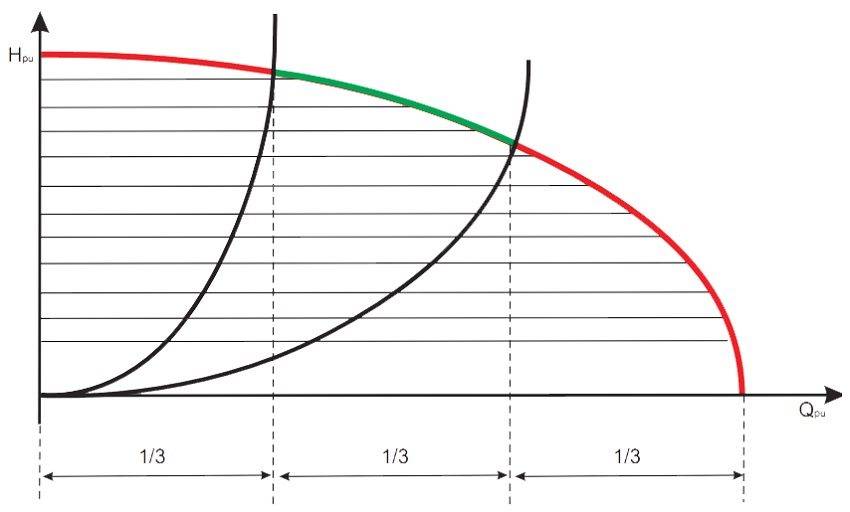

Напорная характеристика циркуляционного насоса
Степень производительности, которой обладает циркуляционный насос, определяют по формуле:
G= Q/(1,16 ×∆t), (м³/час), где
Q — тепловая нагрузка отопительного контура (Вт);
1,16 — удельная теплоемкость воды (Втч/кгС);
∆t — теплосъем в системе (для низконапорных контуров 5 ÷ 10°С).

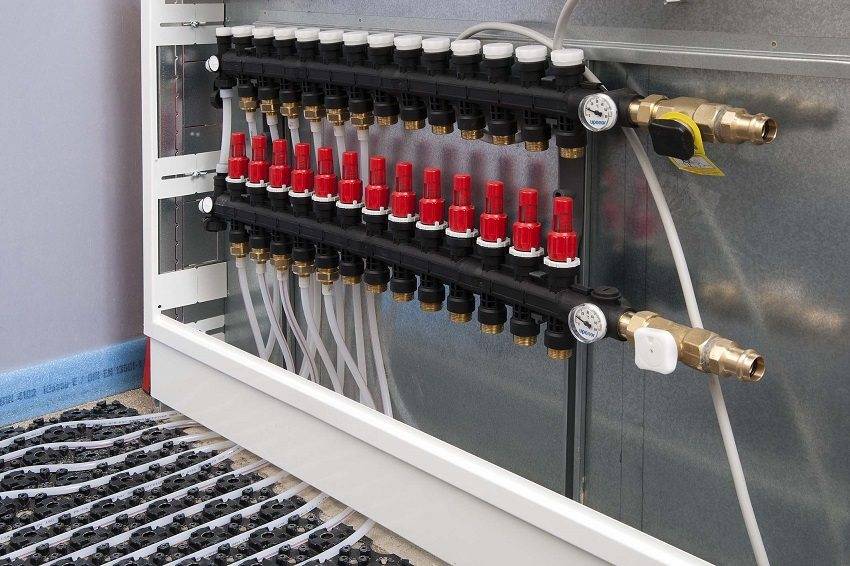

Коллекторный шкаф с подключенной системой теплого пола
Таблица 5. Зависимость мощности агрегата от площади отапливаемых помещений (для гидравлического расчета теплого пола):
| Площадь пола, м² | Производительность циркуляционного насоса для теплого пола, м³/ч |
| 80 ÷ 120 | 1,5 |
| 120 ÷ 160 | 2,0 |
| 160 ÷ 200 | 2,5 |
| 200 ÷ 240 | 3,0 |
| 240 ÷ 280 | 4,0 |

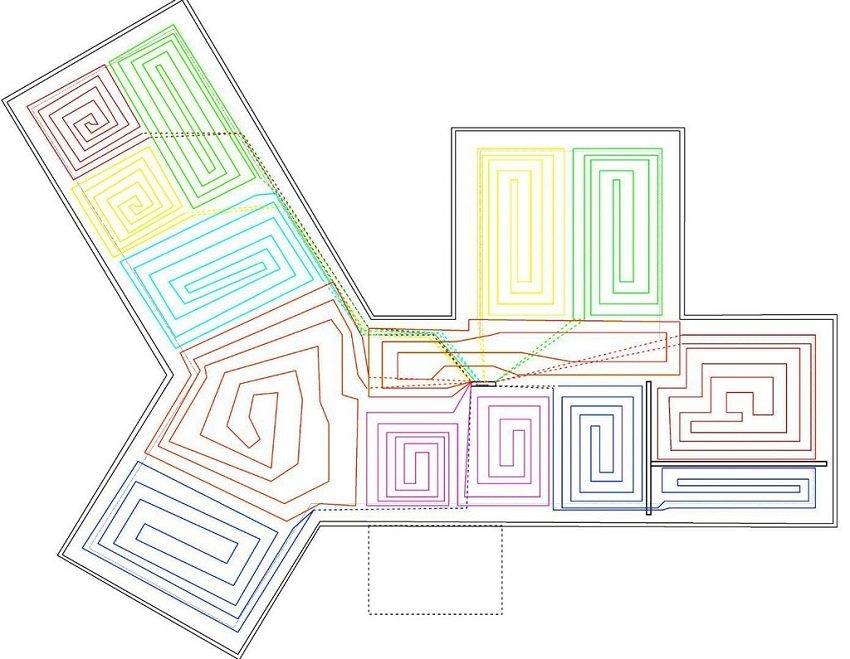

Пример схемы разводки теплого водяного пола по секторам
Пример расчета
А теперь разберем на примере, сколько энергии потребляет пол с подогревом. Это внесет большую ясность в данный вопрос, и вы сможете произвести примерный подсчет со своими условиями.
За основу возьмем следующее: необходимо рассчитать, сколько энергии тратится электрической инфракрасной системой в квартире общей площадью 80 м², с жилой площадью 60 м², с высотой потолков 2,7 метра, расположенной в пятиэтажном котельцовом доме в умеренно континентальном климате.
Итак, жилая площадь — 60 м². Вычтем площадь, которую занимает мебель, стиральная машина, варочная плита, отступы от стен и т. п. В итоге у нас получится площадь около 40 м² — на нее и рассчитываем.
Потери тепла с 60 м² составят: коэффициент для котельцовых домов с толщиной стен в 60 см — 30 Вт/м², то есть, 0,03 кВт — итак, 0,03×60=1,8 кВт/ч — это потери энергии квартирой за один час.
Для компенсирования этих потерь и создания требуемой комфортной температуры, нам понадобится на 0,2 кВт больше энергии — то есть, 2 кВт. Именно такую суммарную мощность должен иметь пол, но это в том случае, если он постоянно будет в работе (то есть без терморегулятора).
Если мы планируем установку без терморегулятора, то мощность одного квадратного метра нашего пола должна составлять 2000/40=50 Вт — следовательно, пленку нужно выбирать мощностью 50 Вт/м².
Если хотим устанавливать терморегулятор, понадобится немного более мощная пленка — около 80 Вт/м². Чтобы вы понимали, при установке терморегулятора пол будет работать вдвое меньше, чем без него. И квартира будет теплая, и расходы электроэнергии будут небольшими, т.е. на обогрев будет расходоваться не 1,8 кВт/ч, а порядка 0,8 кВт.
Вот и все, мы посчитали не только, каков расход электрической энергии для работы ИК-системы, но и какая пленка нам необходима. Подведем итоги: 0,8×24=19 кВт, следовательно, в месяц 570–600 кВт электроэнергии. И это в том случае, если мы используем пол как основной вид обогрева, и температура окружающего воздуха не поднималась выше отметки в -15°С! В реале это чересчур суровые условия, и обычно они куда более щадящие, поэтому отметку в 500 кВт вы не преодолеете.
На этом мы заканчиваем, и что хочется напоследок сказать. Во-первых, если вы решились устанавливать данный вид обогрева, то ничуть не ошиблись. Во-вторых, данную статью можно считать ознакомительной — так что, если не уверены в своих знаниях и силах, то рекомендуем обратиться к специалистам. Удачи, и до новых встреч!
Факторы, снижающие расход электроэнергии
Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.
Однако есть способы, позволяющие понизить расход электроэнергии:
- Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
- Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
- Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
- Использование отделочных покрытий с хорошей степенью теплопроводности.
- Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
- В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.
Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.
Терморегулятор — незаменимый прибор для снижения затрат
Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.
Во многом, на расход электричества влияет тип терморегулятора, они бывают:
- механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
- программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.
На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:
Рд = t * Pобщ;
t — время работы устройства;
Pобщ— мощность.
При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:
Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт
Если установлен программный регулятор, то
Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт
Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.
Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.
Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.
Видео материалы
В видео подробно разобран момент сколько потребляет теплый пол Caleo электроэнергии.
Сколько потребляет теплый пол. Расход электроэнергии теплого пола. Caleo
Электрические тёплые полы как система отопления дома. Расход электроэнергии. Строй и Живи.
Расчёт затрат электричества по видам
Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.
Вычислить размер потребляемой электроэнергии поможет формула:
- S — площадь в м2;
- P — мощность;
- 0,4 — коэффициент обогреваемой полезной площади.
Электрический кабель и маты
Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:
- Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
- Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230Вт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
- 1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
- Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.
Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.
Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:
где:
- l — длина провода:
- а — шаг между петлями кабеля.
Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.
Инфракрасный теплый пол
Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.
Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:
W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.
Чтобы высчитать месячное потребление, необходимо:
Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».
При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.
Расчет в зависимости от видов теплого пола
Чем толще стяжка, уложенная на электрический кабель, тем выше теплопотери
Комплектующие для устройства теплого пола различаются по виду, мощности, длине и ширине. Чтобы подобрать оптимальный вариант с учетом вычисленных значений, нужно разобраться в особенностях каждой разновидности.
Электрокабель
Для устройства системы используют одножильный или двужильный резистивный греющий кабель. Стоит он дешевле остальных разновидностей тёплого пола. Кабель укладывают витками или змейкой, закрепляют специальными фиксаторами, сверху заливают стяжкой. Укорачивать резистивный кабель нельзя. Из-за этого меняется сопротивление, увеличивается ток и сбивается вся настройка системы.
Кабель не укладывают под мебелью, так как возможен перегрев и выход из строя системы
На тех участках, где расставлена мебель или пол покрыт плотной тканью, укладывать греющий кабель нецелесообразно. Это приводит к перерасходу энергии, перегреву кабеля и порче мебели, потому что резистивный проводник нагревается равномерно. Если по каким-либо причинам необходимо уложить его на участках с плохим теплообменом, нужно использовать саморегулирующийся вариант. Его сопротивление зависит от температуры на участке. Однако ввиду высокой стоимости этой разновидности, теплые полы из саморегулирующегося кабеля практически не делают. Таким образом, рассчитывать мощность теплого пола следует с учетом только свободных от мебели и ковров участков.
Греющий кабель имеет погонную мощность от 10 до 60 Вт на м2 и в среднем на один квадратный метр приходится 4-5 витков. В совокупности удельная мощность кабельного пола выходит 120-150 Вт/м2. Если погонная мощность не указана, можно вычислить ее, поделив общую мощность кабеля на его длину.
Рассчитывая удельную мощность теплого пола из греющего кабеля, следует учесть важный параметр – шаг укладки. Он рассчитывается по формуле:
h=Sу×100/Lкаб, где
- h – шаг укладки;
- Sу – обогреваемая площадь;
- Lкаб – длина кабеля.
Термомат
Термоматы можно укладывать в плиточный клей без стяжки
Использовать кабель в матах гораздо удобнее, чем обычный греющий кабель. Маты не нужно фиксировать, достаточно просто расстелить их на полу, сделать самовыравнивающуюся тонкую стяжку, положить сверху ламинат, паркет, уложить плитку. Кабельный теплый пол в матах прекрасно себя будет чувствовать под слоем плиточного клея.
Для изготовления термоматов используется обычно двухжильный резистивный кабель, поэтому разрезать мат по проводникам нельзя. Можно резать только полимерную сетку, на которой он закреплен. Удельная мощность термомата равна 100-150 Вт/м2, гораздо реже 200 Вт/м2. Если система будет использоваться как дополнительная, достаточно взять значения удельной мощности из представленной выше таблицы, в соответствии с типом помещения, и подобрать термомат подходящей мощности.
Инфракрасная пленка
Мощность ИК теплого пола рассчитывают отношением площади пленки к площади помещения
Инфракрасная пленка изготавливается на основе углерода. Она очень тонкая, поэтому уложить её можно практически под любое напольное покрытие. Особенности инфракрасной пленки в принципе действия: инфракрасное излучение нагревает не воздух, а предметы. Также пленочный пол отличается высоким КПД – он доходит до 95%. Укладывать такой пол нужно сухим способом, следя за тем, чтобы сохранялся промежуток в 20 см от краев пленки и стен (предметов мебели). Резать пленку можно не в любом месте, а обычно только через каждые 25 см.
Удельная мощность такой системы варьируется от 130 до 230 Вт/м2. Чтобы точно рассчитать необходимое значение, потребуется план помещения в масштабе, выполненный на миллиметровой бумаге, с точным планом раскладки пленки. По нему вычисляют площадь укладки. К примеру, она равна с учетом необходимых отступов – 10 м2 (общая площадь – 17 м2). Нужно вычислить процентное соотношение к общей площади помещения: Sу×100%/Sобщ. Получается 10×100/17=58,8%. Если площадь меньше 60%, то выбирают ИК пленку с удельной мощностью 220 Вт/м2, если больше 60% – то от 160 до 220 Вт/м2. При необходимости вычисляют Pуст по формуле Pуст=Pуд×Sу или для конкретного примера 220×10=2200 Вт.
Как рассчитать электрический теплый пол
Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.
Расчет зависит от мощности обогревателя на квадратный метр
Эффективная площадь обогрева
Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.
Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.
Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться
Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.
Как рассчитать метраж греющего кабеля для пола
Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.
Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².
Расчет греющего кабеля по площади помещения и мощности метра
Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.
Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.
Расчет теплого пола с кабельными матами
Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.
Греющие маты продаются обычно в готовом к укладке виде
С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.
Рассчитаем пленочный теплый пол
Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.
Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла
Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине
Важно чтобы нагревательные элементы не перегревались
