Электропроводка в бане своими руками: пошаговая инструкция

Организация внутренней сети ↑

Для проводки электричества в бане нужно брать кабель в двойной термостойкой изоляции, к примеру, выполненной из резины. Самый надежный провод имеет так называемый вид изоляции «резина в резине». Хорошо, если сам провод будет медный, а все проводящие ток составляющие части защищены водопроницаемыми оболочками.

Электропроводка в бане прокладывается в ПВХ и прочих изоляционных трубах. Категорически запрещено помещать кабель в металлические трубки или по жестяным поверхностям, потому что в таком случае изоляция будет дополнительно греться и подвергаться коррозии. Для электромонтажа в деревянной бане выбирают провод с двойной изоляцией таких марок — АПРН, ПРН, АПРН, ПРВД. Иногда используется одножильный кабель с ПВХ-изоляцией.

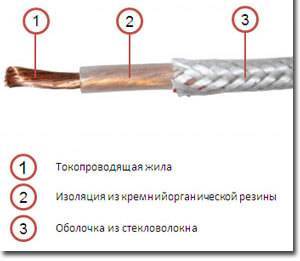

Кабель для бани

Если проводку делают по дереву, под изоляционные трубы с проводами принято подкладывать листовой асбест, что имеет толщину близко 3 миллиметров, которые с обеих сторон будут выступать за кабель по 10 миллиметров. Провода марки АВРН, ПРИ и ПРВД с наружной оболочкой в сауне можно прокладывать без трубок.

Чтобы пропустить провода через стены, необходимо использовать трубки из поливинилхлоридного пластика. Фарфоровые втулки и воронки используются при оконцевании этих проводов: они плотно вставляются в отверстия деревянных стен, каждый отдельный кабель нужно прокладывать в новой изоляционной трубке.

Лучшим способом предотвратить замыкания в парной будет отказ от проводки кабеля внутри сауны. Если вы не решили, как сделать электропроводку в бане безопасной, то можно рассмотреть такой вариант: ввести кабель в сауну через потолок или стену (с улицы или из моечной) в месте, в котором будет, к примеру, висеть, светильник.

Для сауны можно купить специальные герметичные термостойкие и влагозащитные светильники с герметизируемым вводом для провода, сделанные из металла и элементов стекла. В подобном случае металлическая арматура ламп должна быть заземлена. Все светильники должны быть выполнены в брызгoзащищенном исполнении. Если нет возможности разместить выключатели за пределами парной, тогда они также должны находиться в брызгозaщищённых корпусах.

Электрика в бане из дерева требует заземления: все нагревательные приборы (печи, бойлеры), розетки в моечной комнате и проводка должны быть заземлены самым тщательным образом. В светильниках рабочее напряжение не должно быть больше 24 В. Все выключатели и розетки следует выносить за пределы парилки в предбанник и прочие помещения.

Рабочее напряжение светильников для парной не должно превышать 24 В

Важным этапом при электромонтажных работах является покупка такого оборудования, как защитная электрика для бани. Аппараты защитного отключения незаменимы для деревянных саун и бань. Они способны спасти строение от пожара, если случится замыкание проводки. Из-за большой влажности в бане следует использовать устройства защитного отключения на 5-10 Ампер.

Можно рассмотреть такое решение, когда свет в парилке осуществляется извне. К примеру, можно вставить в соседнюю с предбанником перегородку несколько термостойких стеклоблоков, либо установить в сауне стеклянную дверь. Электронагреватель тоже можно поставить в соседней комнате. Составляется подобная схема электропроводки бани без особого труда.

В помещениях с чрезвычайно высокой влажностью (парных и моечных) лучше не устанавливать выключатели и розетки. Их нужно размещать исключительно в комнате отдыха и предбаннике на высоте, что составляет не менее 80 сантиметров от пола. Розетки следует выбирать с уровнем защиты не меньше IP-44 и обязательно с крышками. Лампы и светильники лучше покупать с защитой IP 54.

Распаечные коробки, розетки и выключатели необходимо выбирать только в брызгозащитном варианте для внешней проводки. Внутренности изделия должны быть закрыты корпусом со всех сторон. Ввод рекомендуется проводить снизу, с U-образным коленом, так как конденсат не будет затекать внутрь изделия. Электропроводка в деревянной бане до электрических приборов должна проходить по самому короткому пути. Никогда не ведите провод над печкой!

Выключатели устанавливаются в комнатах отдыха и в предбанниках

После завершения всех монтажных работ рекомендуется испытать изоляцию всех проводов и действие заземлений. На осмотр следует обязательно пригласить представителей из пожарной службы и органа электронадзора.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

  • Необходимо правильно установить распределительный щиток;
  • Вся разводка идет от распределительного щитка;
  • Подключаются осветительные приборы;
  • Монтируются необходимые розетки.
  • Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

  • Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
  • Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
  • Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

  • Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;

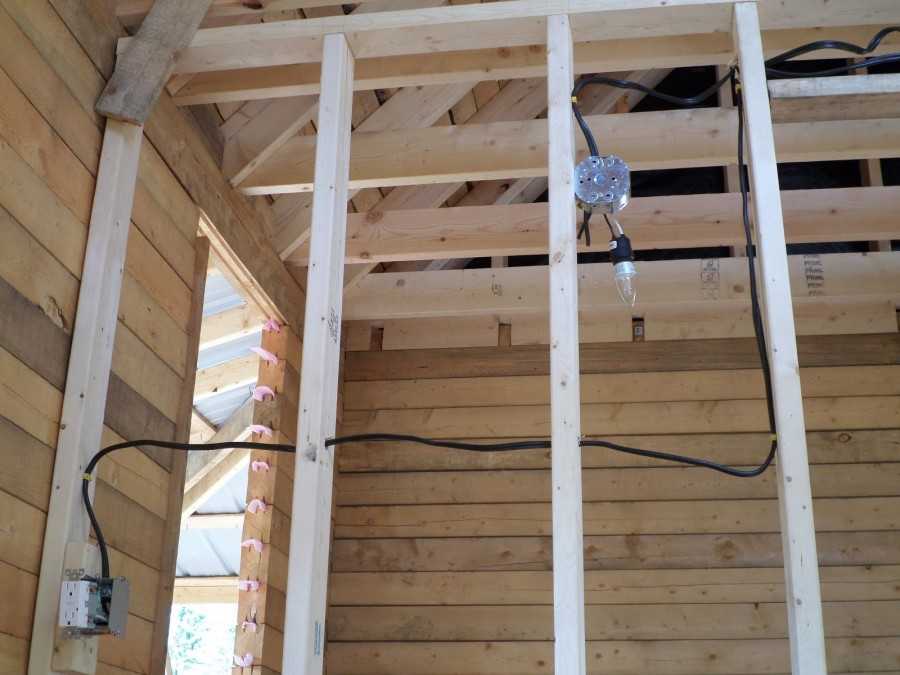

  • Если строение создано из дерева потребуется открытый тип проводки кабеля;
  • Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
  • Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
  • Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
  • Жилы различных проводов можно соединять с помощью пайки либо сварки;
  • Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Как подвести электроэнергию к бане: под землёй или по воздуху?

Оптимальный вариант — подвести электроэнергию по отдельному кабелю напрямую от основного электрощитка. Сделать это можно одним из способов:

  • по воздуху — недорого и быстро.
  • под землёй — требует существенных затрат времени и денег.

Выбранный метод необходимо отразить в проекте сооружения. Выбирая «воздушный» способ, нужно строго придерживаться норм расположения кабеля по высоте и не только:

  1. Кабель не может располагаться не ниже 6 метров от проезжей части.
  2. Минимальное расстояние от пешеходной части до кабеля — 3,5 метра.
  3. Расстояние между опорами не больше 25 метров.
  4. Входить в здание кабель должен на высоте не меньше — 2,75 метра.

При «воздушном» способе применяется самоизолирующий силовой провод (СИП 4), где нет несущего троса. В СИП-кабеле сечение жил из алюминия не менее 16 мм2. Число жил зависит от выбранного типа ввода: однофазный на 2 жилы или трехфазный на 4 жилы. Главная проблема СИП-кабеля — низкая пластичность, из-за которой трудно ввести провод в автомат защиты.

Кабель СИП вводится внутрь помещения через металлическую втулку. Не забываем, что внутри бани нельзя использовать провода с жилами из алюминия.

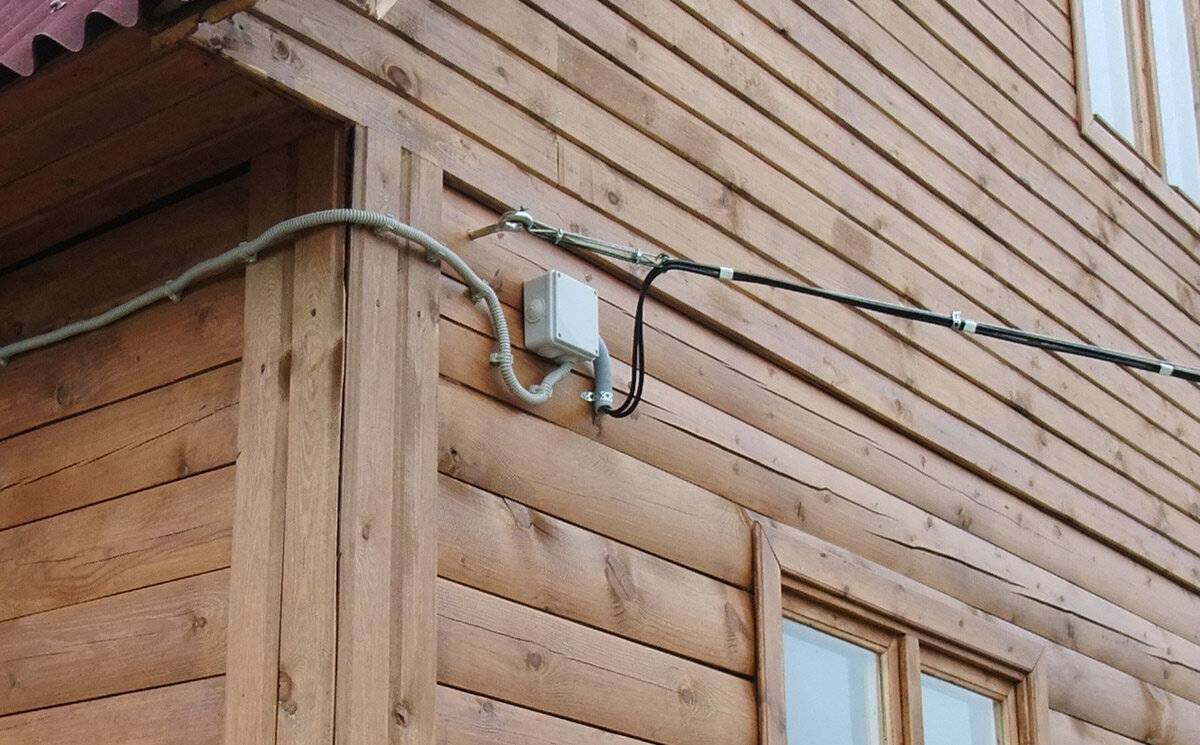

Подвести электричество к бане можно по воздуху

Для подземного способа используется дорогой, но очень прочный кабель марки ВБбШв (второе название «кабель с бронёй» из-за стальной защиты между полимерными оболочками). У него сразу 4 медные жилы и сечение в 10 мм2.

Пошаговая инструкция по подземной прокладке кабеля к зданию бани/сауны:

  1. Прорыть траншею минимум 0,7 м глубиной и насыпать в неё 10 см песка.
  2. Уложить на песок провода волнообразно и засыпать ещё одним песчаным слоем в 10 см.
  3. Засыпать грунт 0,2 м толщиной, на который уложить сетку предупреждения.
  4. Кабель вводится внутрь помещения через втулку из стали.
  5. Перед подключением к щитку, провод освобождается от защитных оболочек. Не забудьте позаботиться о заземлении и защите от молний.

Подвести электричество к бане можно подземным способом

Варианты разводки

Для подключения бани к бытовой сети переменного тока необходим кабель, который прокладывают несколькими способами:

  • в траншее;
  • по столбам.

Подземный ввод

Расположенные в грунте коммуникации позволяют сохранить внешний вид участка, поскольку не требуют монтажа столбов. Уложенный под землей кабель не подвергается внешним атмосферным воздействиям и ветровым нагрузкам.

Недостатками методики являются повышенная себестоимость, необходимость согласования работ со сторонними компаниями (в случаях, когда через участок проходят коммуникации) и риск повреждения кабеля грунтовыми водами.

Воздушный

Воздушная линия подвержена воздействию атмосферных осадков, ветра и ультрафиолетового излучения. Для коммутации рекомендуется использовать кабель типа СИП с несущим стальным тросом, устойчивый к солнечному свету и рассчитанный на эксплуатацию в течение 40-50 лет.

При установке столбов и натяжке провода соблюдают правила:

  • дистанция от кабеля до дороги — не менее 6 м;
  • зазор между проводкой и тротуаром — не ниже 3,5 м;
  • высота точки ввода кабеля в помещение — от 2 до 3 м;
  • расстояние столба от дома — не более 10 м;
  • шаг опор — не более 15 м.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

  • линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
  • электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
  • электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.

Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

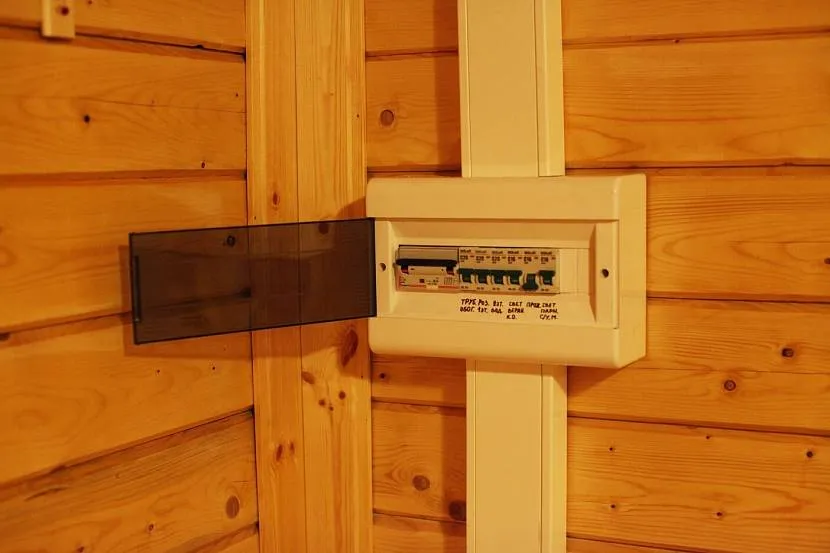

Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

Розетки и выключатели

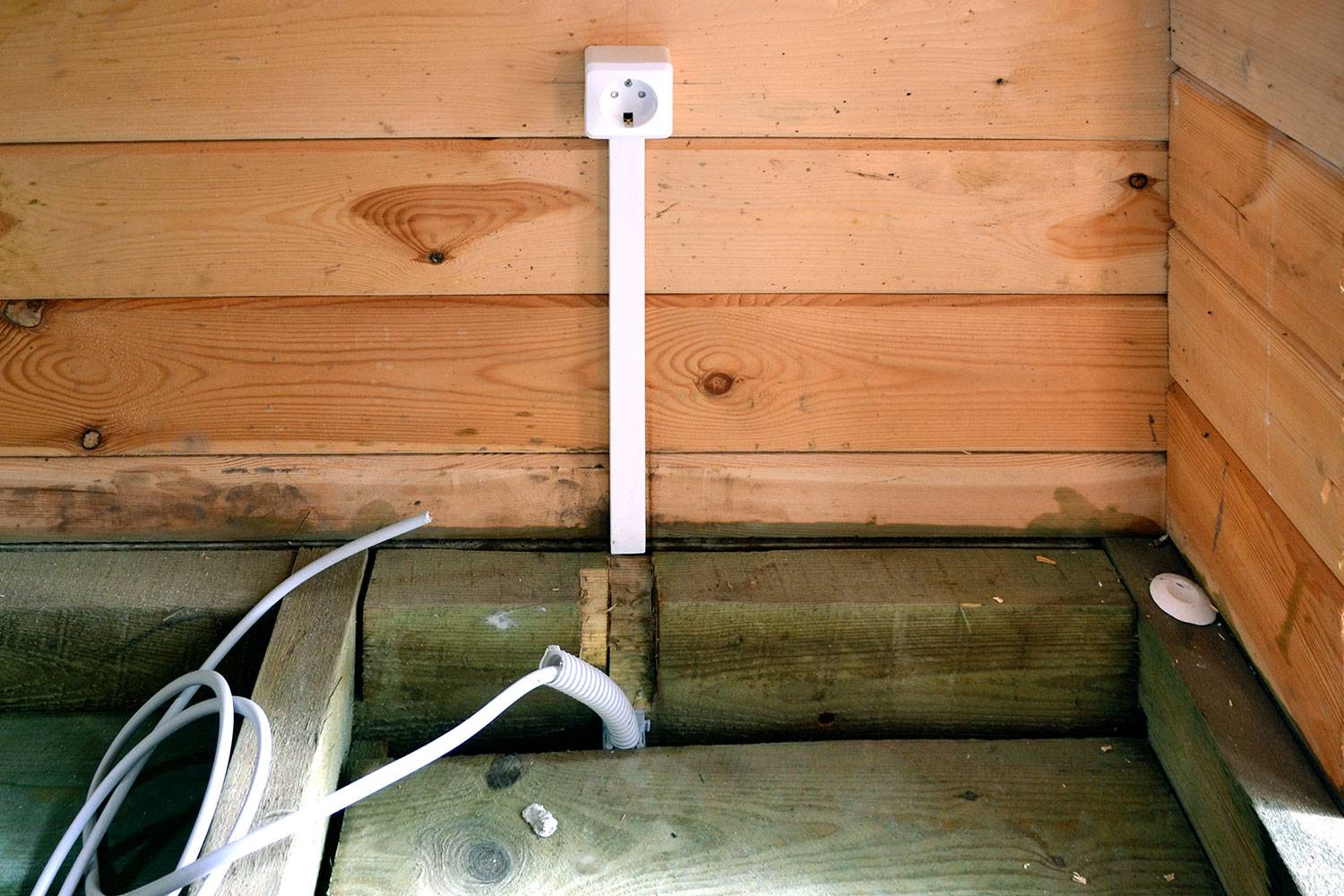

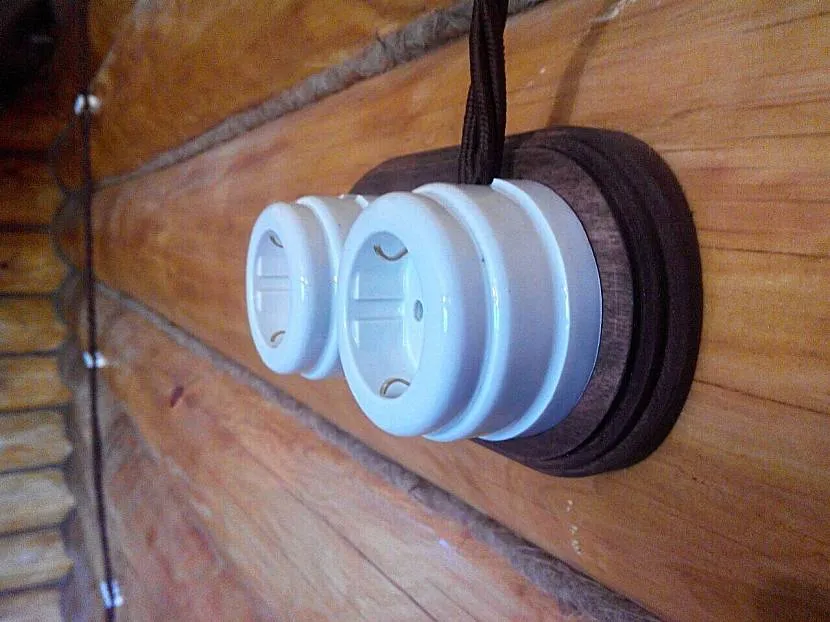

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.


Розетки на негорючей полимерной пластинеИсточник 2gis.com

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

Зонирование парилки

В парилке, как и в ванной комнате, помещение разбивается на условные зоны. В соответствии с ГОСТ Р 50571.12-96 помещение парилки разделяется на четыре зоны:

  • зону 1;
  • зону 2;
  • зону 3;
  • зону 4.

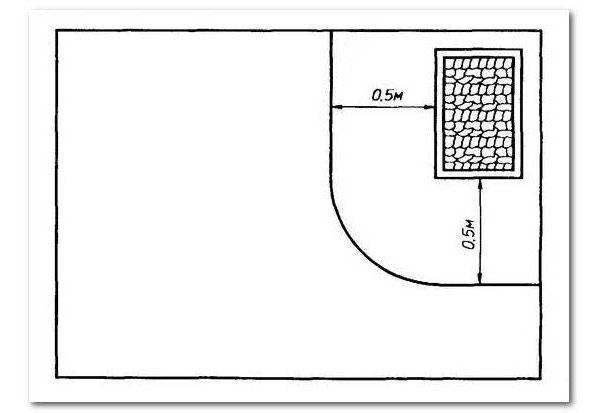

На рисунках ниже представлен и сбоку. Красными цифрами помечены номера зон. К оборудованию, расположенному в той или иной зоне, предъявляются некоторые требования:

  1. Первая зона предназначена исключительно для установки печей.
  2. Во второй зоне к оборудованию не предъявляется каких-либо условий касательно теплоустойчивости.
  3. В третьей зоне оборудование должно быть теплостойким, так как эксплуатационная температура здесь может достигать 125 градусов тепла по Цельсию. Изоляционный материал кабелей должен иметь такой запас прочности, который позволяет выдерживать до 170 градусов выше нуля.
  4. Для установки в четвертой зоне допускаются только приборы управления электропечами (к примеру, температурные датчики). Изоляционный слой таких устройств должен выдерживать 170-градусную температуру.

Вид помещения бани сверхуВид помещения бани сбоку

Электрооборудование, установленное в парилке (в любой из четырех зон), должно иметь определенный ГОСТом класс защиты — не менее IP 24. В данном коде зашифрована следующая информация: 2 — защищенность от твердых частиц диаметром свыше 12,5 миллиметров, 4 — защищенность от брызг и прямого попадания воды.

Требования ГОСТа по зонированию определяют выбор кабелей и проводов, варианты их прокладки, степень защищенности осветительного оборудования, а также розеток, выключателей и других электроприборов.

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку

В нагревательный бак делать следует отдельный провод – это важно

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
