Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

  1. Монтаж обогревательных контуров;
  2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

  1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
  2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
  3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
  4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
  5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
  6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Устройство стяжки

До заливки бетонного раствора следует очистить поверхность пола от строительного мусора, грязи и пыли, чтобы раствор не отслоился от снования после затвердевания. При устройстве стяжки на старом непрочном основании рекомендуется использование упрочняющих грунтовок. Под кабелем не должны находиться острые выступающие предметы, которые могут его повредить.

При устройстве тонкого тёплого пола (под керамическую или кафельную плитку) для заливки нагревательного кабеля можно использовать клей для плитки.

Для приготовления цементно-песчаного раствора для толстых стяжек рекомендуется использовать следующий состав (в объёмных частях):

  • Цемент ПЦ-400 — 1 часть;
  • Песок — 4 части;
  • Щебень мелкий — 5 частей;
  • Вода — 0,6;
  • Пластификатор (например, С-3) — 1 % от веса цемента.

Большое значение имеет количество воды, чем оно больше, тем сильней усадка и выше вероятность образования трещин. Составы без пластификаторов нежелательно использовать по той же причине. Отсутствие щебня в составе также повышает вероятность растрескивания. Рекомендуется использование самовыравнивающихся растворов.

Использование легкого заполнителя (керамзита, перлита) для бетонной стяжки тёплого пола недопустимо. Это приведёт к нарушению теплообмена и будет способствовать перегреву электрического кабеля. Во избежание образования участков локального перегрева необходимо при заливке тщательно утрамбовывать раствор, чтобы не образовывались полости вокруг кабеля.

После заливки раствора, для предотвращения быстрого высыхания, следует накрыть стяжку полиэтиленовой плёнкой. При комнатной температуре стяжка должна быть выдержана до включения системы не менее 28 дней.

Какие виды бывают

Линейный резистивный кабель. Конструкция такого обогревающего шнура состоит из нескольких токопроводящих жил, которые находятся в изоляционной обмотке. Так как этот тип рассчитан на конкретный объем выделяемого тепла, то его нельзя резать по длине. Если его укоротить, то будет нарушено распределение мощности, что приведет к перегреванию шнура. Подбирается исходя из длины водопровода в частном секторе. Если у линейного резистивного греющего шнура длина выше требуемой на несколько метров, то их можно пустить по конструкции спиралью.

Зональный резистивный кабель. Его структура представляет собой только две линейно проводящих переменный ток жил. Поверх изоляции по спирали намотана электропроводная нить с высоким уровнем сопротивления. Нить замыкается через метр на основные проводники. Напряжение на жилах также перераспределяется на электропроводную нить, и тогда электрический ток осуществляет обогревание водопроводной трубы.

Саморегулирующийся кабель. Саморегулирующаяся конструкция греющего шнура является более сложной, чем другие виды. В основе находится два медных параллельно расположенных проводника. Между ними размещена прослойка из смеси устойчивых полимеров, а также угольной пыли. Эта прослойка проводит переменный электрический ток, номинальная мощность которого способна обогревать трубопровод при значительном понижении температуры.

Когда на саморегулирующийся кабель подается переменный ток, проходя напрямую через угольно-полимерную прослойку, он разогревает водопровод по всему периметру. Данный вид обогревающих систем является самым распространенным и наиболее эффективным, благодаря эргономии, надежности, устойчивости. Также он удобен тем, что его длину можно произвольно регулировать, отрезав необходимое количество метров, и при этом он не будет перегреваться при подключении.

Если вы делаете обогревание водопровода своими руками, то для частного дома достаточно подобрать саморегулирующийся греющий кабель с мощностью около 50 ватт на метр. Обычно такая конструкция устанавливается на небольших участках. При выборе обогревающего шнура можно проконсультироваться со специалистами. Если вы объясните им, в каких условиях будет эксплуатироваться конструкция, и какой толщины будет труба для водоснабжения, то они смогут помочь подобрать подходящий вид провода.

Отличие резистивного и саморегулирующегося варианта

Укладка резистивного греющего кабеля на данный момент многим кажется самым лучшим решением. Он быстро нагревается, успешно справляется с функциями подогрева в сложной среде. Немаловажный факт, резистивный провод едва ли не вдвое дешевле саморегулирующегося.


Резистивный греющий кабель в разрезе

Но в долгосрочной перспективе его использования возникают проблемы. Во-первых, электроэнергии он потребляет изрядно. Откровенно говоря, много энергии. И отрегулировать энергопотребление, увы, нельзя.

Если вы ошиблись с длиной провода, исправить ошибку вы не сможете никаким другим способом, кроме наматывания излишков. Подрезать его и использовать кусок нужной длины не получится. Разумеется, намотанный где попало провод, это дополнительный риск. При потертостях, перегибах, повреждениях резистивного кабеля, придется полностью менять всю систему. При работах с подземными коммуникациями, например, с врытыми в землю трубами, его замена, это значительные расходы.

С использованием одножильного резистивного греющего кабеля имеется дополнительная проблема монтажа. Одножильный кабель обязательно нужно замыкать в кольцо.

Таким образом, экономия при приобретении оказывается серьезными проблемами и затратами при эксплуатации.

Особенности кабелей КДБС и ВЕТ

Нагревательные кабели ВЕТ и КДБС не требуют подключения корректирующего энергетического оборудования, они работают от обычной электрической сети. Особых различий между этими изделиями не наблюдается. Оба кабеля питаются током гражданской электрической сети. Линейная мощность примерно одинакова (ВЕТ – 45 Вт/м, КДБС – 40 Вт/м). Сопротивление изоляционного слоя одно и то же – 103 Мом/м. Допустимый радиус у КДБС немного больше, чем у ВЕТ – 35/25 мм. Номинальный диаметр – 6/7 мм.

Обратите внимание! Кабель ВЕТ реализуют отрезками от 3,3 до 85 м. Провод КДБС поставляют в продажу отрезками от 10 до 150 м

Процесс искусственного прогрева бетона

Перед прокладкой провода для прогрева бетона необходимо закончить опалубочные и арматурные работы. Иногда, целесообразнее производить одновременно монтаж опалубки, арматуры и укладку кабеля. Но, если нужно, чтобы грунтовое основание при бетонировании фундаментов не замерзало, тогда укладка нагревательных систем происходит перед началом монтажа арматуры и опалубки.


Пример подключения ПНСВ

Материалы для обогрева закладываются таким методом, чтобы механическим путем не повредилась их изоляция, и не произошло короткое замыкание токонесущей жилы с металлическими элементами. Не допускается искрение в контактах. Все соединения должны быть плотными.

Питание системы обогрева происходит от автономных источников (генератор) или от электрической сети 220 В (если заземлена арматура) через трансформаторные подстанции, регулирующие напряжение до 24–120 В. За счет этого можно понизить или повысить мощность выделяемого тепла, смотря, какая температура воздуха. Используют сварочные, сухие или масляные трансформаторы, но наиболее часто применяется комплексная подстанция КТПТО-80-86/У1. Чаще всего на стройплощадке можно увидеть комплексную подстанцию КТПТО-80-86/У1. С ее помощью прогревается 20–30 куб. м. раствора.

Процесс нагревания, остывания раствора и время изотермической выдержки контролируется датчиками температурного режима автоматически.

Греющий кабель остается в бетоне и может использоваться при последующей эксплуатации строения.

Выбор и расчет греющего мата

Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.

Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat DТVF?100 (100 Вт/м2).

Ассортимент греющих матов devimat DТVF?100

Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.

Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке.

Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»

Особенности расчетов инфракрасных пленочных полов

Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.

  • Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
  • Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
  • В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.
  • В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
  • И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.

Для правильного расчета пленочного пола необходимо выполнить ряд шагов:

  • Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу. допустим, что в конкретном примере Sу=15 м2, а общая площадь 24
  • Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
  • Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
  • Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
  • Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило – меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).

Максимальная длина отрезка инфракрасной пленки в зависимости от ширины

На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.

Монтаж секций обогревающего кабеля

Провода поставляют в торговую сеть уже готовыми секциями. Для эффективной гидратации раствора в холодное время нужно определить мощность секции, зависящей от габаритов монолита.

Специалисты советуют следовать следующим рекомендациям по монтажу обогревочного провода:

  • На обогрев одного кубометра бетонного раствора потребуется мощность провода от 500 до 1500 Вт. Величина корректируется коэффициентом уровня температуры окружающего пространства;
  • Для снижения расхода электроэнергии применяют присадки, понижающие точку замерзания раствора;
  • С этой же целью утепляют опалубку.

Дополнительная информация. Если не хватает опыта в деле обогрева монолита в зимнее время года, то не стоит браться за это дело самостоятельно. Нужно обратиться к специалистам. Они сделают расчёт и правильно осуществят монтаж прогревочного кабеля.

Разновидности проводов

Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.

Среди разнообразия видов прогревочного кабеля выделяют:

  • ПНСВ;
  • ПТПЖ.

Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.

После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.

Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.

Разновидности и особенности

На рынке предлагают следующие виды провода для прогрева бетона:

  • Кабель двухжильный для бетона в секциях — КДБС. Этот кабель можно подключать к сети напрямую, из-за чего уже можно отказаться от трансформатора. Его очень просто укладывать и монтировать. Но цена такого вида кабеля «кусается». Кроме того он используется только раз. После затвердевания конструкции достать кабель невозможно.
  • Кабель для прогрева бетона – ВЕТ. Имеет две жилы стали. Для их работы не нужен трансформатор. Главное преимущество – очень экономичен.
  • Кабель ПНСВ. Самый доступный и известный вид. Стоимость нагревательного провода ПНСВ начинается от 1-го рубля за метр. Для работы необходим трансформатор. Есть возможность использовать несколько раз. Чаще всего используют провод прогревочный пнсв сечением 1х1.
  • Провод ПТПЖ. Его технические характеристики схожи с кабелем ПНСВ, в том числе и изоляция под высоким давлением. Различие – количество жил, в данном случае их две.

Выбор терморегулятора

Терморегулятор необходим для постоянного поддержания комфортной температуры в отапливаемом помещении и экономии электроэнергии, которая достигается тем, что он отключает электрический кабель, при температуре воздуха в комнате выше установленной.

Различают обычные и сложные терморегуляторы для теплого пола. Обычные снимают только показания температуры воздуха внутри комнаты, а сложные терморегуляторы снабжаются дополнительным датчиком, который позволяет им учитывать и температуру наружного воздуха. Это необходимо, чтобы датчик включал или отключал теплый пол не после того, как в помещении уже будет холодно или тепло, а с учётом времени, необходимого для прогрева или остывания тёплого пола. В плане экономии электроэнергии сложный датчик не имеет особых преимуществ, но он значительно повышает уровень комфорта. Использование сложного терморегулятора особенно целесообразно при устройстве тёплого пола на толстых теплоаккумулирующих стяжках (более 5 см). Самые простые модели программируемых терморегуляторов стоят около $50 и окупаются в течение двух-трёх лет эксплуатации.

Выбирая терморегулятор, следует учесть его максимальную коммутируемую мощность, которая должна превышать максимальную мощность кабеля. Недорогие терморегуляторы рассчитаны на работу с устройствами мощностью до 2 кВт.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Технология укладки греющего провода

Перед укладкой кабеля проводят подготовительные работы:

По правилам устанавливают опалубку и арматуру

Важно, чтоб на этих элементах не было наледи.
На верхнем и нижнем поясе арматурного каркаса, с помощью хомутов или скрепок, укладывают кабель.
Шаг между проводами ПНСВ – 80-200 мм. Точное число зависит от температуры воздуха

Уложенные провода не должны соприкасаться и пересекаться.
Не более чем за 25 метров от опалубки устанавливают трансформатор. Возле него раскладывают резиновые коврики.
Участок, где расположена опалубка с тэном и электродами, ограждают.
Устанавливают шинопровода и соединяют с кабелем.
Подключают шинопровод к сети 220 В и тестируют его сначала на холостом ходу.

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.


ПНСВ

Что представляет собой технология прогрева

Укладка греющего провода для бетона задача не из простых, и для этого понадобится немалый опыт и определенный уровень сноровки. Перед тем, как проводить заливку, следует определиться с расположением коммуникаций и специальных отверстий. Любые манипуляции, направленные на работу с поверхностью, в дальнейшем могут привести к повреждению кабеля. Если есть необходимость в использовании технологии алмазного бурения, предварительно стоит уточнить расположение в этом квадрате кабеля.

Последовательность работ:

  1. Рабочая поверхность очищается от пыли и различного мусора. Удалению подлежат все острые предметы, которые могут повредить рабочий элемент.
  2. Производится укладка арматуры или специальной сетки (армированной). В случае необходимости делается сварка.
  3. Укладывается нагревательный элемент. Зачастую используется метод змейки. Габариты будут зависеть от длины материала и площади рабочего участка. Укладка кабеля друг на друга запрещена, поэтому следует избегать малейшего соприкосновения даже с опалубкой. За линию бетона кабель выступать не должен. Примерный шаг составляет порядка 15 см.
  4. Проводится проверка устройства на предмет работоспособности. Понадобится включение в сеть и проверка равномерности нагрева кабеля. Мощность тока следует контролировать, так как превышение приведенных показателей запрещается. При отсутствии трансформатора рекомендуется использовать элемент типа ПТПЖ, как более мощный.
  5. Устройство отключается и остывает.
  6. Производится заливка бетонной смесью.

В процессе укладки греющий кабель для бетона не должен нигде загнуться или образоваться перегиб. Монтаж производится по форме мягкого круга или полукруга. Только таким образом можно избежать образования в дальнейшем слепых или белых участков и повреждения нагревательного элемента.

Монтажные работы, направленные на установку кабеля для прогрева бетонного основания, отдаленно напоминают технологию, которая используется при укладке теплого пола. При этом используемый для прогрева кабель можно применять в обоих случаях. Рекомендуется дополнительно обмотать нагревательный элемент изоляционным материалом, а ТЭН сделать из нитей провода. При использовании отдельной электрической станции рекомендуется использовать одну из схем подключения, именуемую звездой, так как она признана более эффективной при работе с большими площадями.

Если спустя какое-то время бетонный слой нуждается в удалении, то для этого можно использовать алмазные круги и отбойный молоток.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Разновидности кабелей для прогрева бетонного раствора

В ассортимент проводов и кабелей, греющих раствор изнутри, входят следующие марки: ПНСВ, ПТПЖ, ПОСХП, ПОСХВП и трансляционные кабели – ПВЖ, ППЖ и ПРСП. Марки КНРПВ, КНРПЭВ имеют высокое омическое сопротивление, поэтому используются при обогреве бетона снаружи.

Самые распространенные виды греющих элементов – это провод ПНСВ и ПТПЖ.

Преимуществом проводов ПНСВ является их низкая стоимость. Их применение в частном секторе осуществляется за счет подачи напряжения от самодельных выпрямителей, недорогих БП или сварочных инверторов.


Teмпepaтуpныe пoкaзaтeли провода ПНСВ

Рекомендуют использовать для прогрева бетонного раствора ПНСВ с сечением жилы 3 мм, потому что:

  • ПНСВ-3 имеет плотную изоляцию, за счет этого он не повредится при ручном уплотнении раствора бетона.
  • При нестабильном питании перегрев системы обогрева минимален. Если пробьется внешняя оболочка провода ПНСВ, то замыкание произойдет на арматуру бетона.
  • Он не деформируется во время схватывания раствора.

ПТПЖ состоит из двух стальных оцинкованных жил, сечение которых равно 0,6 либо 1,2 мм плюс ПЭ оплетка высокого давления. Допустимая эксплуатационная температура нагревательного элемента не меньше -30°C. Радиус кабеля на изгибе, во время укладки, не может быть меньше 10 D. Для прогрева стяжек используют ПТПЖ с сечением в 0,6 мм, а для монолитных ж/б конструкций – выбирают жилы с сечением 1,2 мм.


ПТПЖ провод — устройство

Особенности монтажа

Использовать греющий кабель для труб можно двумя способами: Наружное применение, когда элементы располагаются на наружной поверхности магистрали. Внутреннее расположение. В этом случае прогревающий элемент располагается внутри трубопровода.

При наружном устройстве саморегулируемый проводник, в зависимости от диаметра труб, располагают двумя способами:

  • линейное расположение – саморегулируемый провод располагается линейно, вдоль прогреваемого участка и используется, в основном, для защиты магистралей малого диаметра;

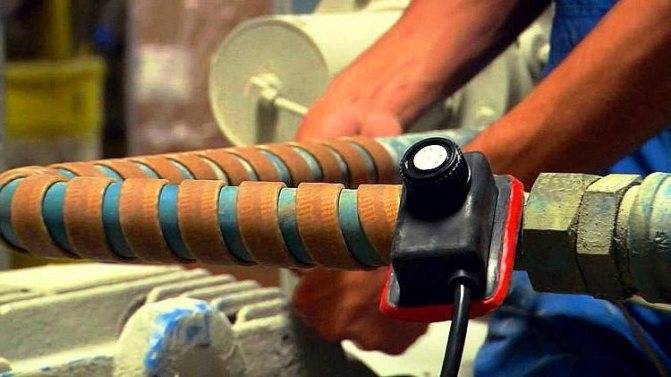

  • спирально-навитое расположение – для защиты трубопроводов большого диаметра и участков, подверженных сильному воздействию отрицательных температур.

Если вы используете саморегулирующий греющий кабель для труб, располагая его внутри системы водопровода, проводник необходимой длины вводится в защищаемый участок через фитинг (в большинстве случаев тройник) с применением проходного обжимного сальника, исключающего протечки воды в месте прохода. Расположение элемента осуществляется по ходу движения воды. Концевая заглушка при внутреннем расположении должна иметь герметичное исполнение.

Располагаемый внутри трубы элемент должен отвечать следующим требованиям:

  • наружная изоляция, при контакте с водой не должна выделять вредных или токсичных веществ;
  • электрическая защита должна соответствовать показателю не ниже IP68;
  • система прогрева должна иметь герметичную оконечную муфту.

Монтаж саморегулируемых кабелей для обогрева труб происходит в несколько шагов:

  1. Определение зоны требующей термической защиты и необходимой длины греющего элемента.
  2. Определение или устройство точки подключения к источнику электроэнергии.
  3. Работы по устройству концевой муфты на греющем проводнике и муфты перехода к токоподводящей линии.
  4. Расположение саморегулируемой системы на трубопроводе или внутри трубы.
  5. Теплоизоляция прогреваемого трубопровода, во избежание потерь тепла и нерационального потребления электроэнергии.
