Самостоятельный ремонт газовых колонок на дому: диагностика, типичные неполадки

Колонка не разжигается

Если горелка упорно отказывается выдавать вам пламя, то причина может быть абсолютно банальна — в колонке просто сели батарейки. Они, как правило, присутствуют в моделях, где предусмотрен автоматический или пьезо-розжиг. Естественно, в водонагревателях с полностью ручным розжигом такой проблемы не может возникнуть.

Элементы питания обычно расположены в пластиковом отсеке, расположенном в задней части колонки. Просто поменяйте батарейки на новые, и пьезоэлемент снова станет успешно работать.

Впрочем, так везет не всегда, и причина отсутствия розжига может крыться совершенно в ином. Например, таковой может послужить износ мембраны, которая находится в водном узле. Это элемент, реагирующий на усиление потока воды и тем самым дающий сигнал горелке на включение. Очень часто мембрана сделана из резины — этот материал довольно быстро изнашивается. Даже будучи очень качественным, такой элемент прослужит лет шесть, а затем все равно деформируется.

Результатом становится отсутствие реакции на усиление потока и, как следствие, отсутствие сигнала для розжига. Для диагностики необязательно сразу разбирать водный узел. Просто проверьте, не включается ли колонка при максимальном напоре. Откройте кран на точке водоразбора на полную мощность. Если горелка зажжется, а при меньшем напоре она этого не делает, то это явно говорит о некорректной работе мембраны.

Также можно определить наличие проблемы и визуальным способом. Для этого придется разобрать водный узел. Разъединив его пополам, вы доберетесь до мембраны. Если она плоская и не имеет видимых следов деформации, то все в порядке. В противном случае, элемент подлежит замене. Рекомендуем приобретать в магазине изделие, сделанное не из резины, а из силикона. Такая мембрана прослужит в разы дольше и надежнее.

При работе с водным узлом проверьте заодно состояние очистительного фильтра. Как правило, он периодически забивается грязью, которую несет с собой вода из централизованной системы водоснабжения. Если фильтр сам по себе целый, то просто промойте его. Если же сетка очевидно деформирована, то лучше произвести замену на новый элемент.

Колонка: профилактика неисправностей

Любую поломку лучше предотвратить, чем потом бороться с ее последствиями. Для этого нужно регулярно проводить техническое обслуживание газовой колонки и соблюдать ряд правил при ее эксплуатации:

  1.  Температуру водного потока рекомендуется регулировать тумблером на панели управления. Разбавлять горячую воду холодной нежелательно. Это ускорит процесс образования накипи и устройство может быстро выйти из строя.
  2.  Для ряда регионов России характерно то, что вода имеет повышенные показатели жесткости. Рекомендуется в дополнение к основным фильтрам устанавливать электромагнитную систему. Она будет размягчать воду еще до того, как жидкость попадет во внутренние элементы газовой колонки. Кроме того, с такой установкой солей в трубах будет накапливаться намного меньше.
  3.  Раз в 6-8 месяцев необходимо проверять состояние дымохода и внутренних частей теплообменника. В случае обнаружения засоров, они немедленно прочищаются промышленными или народными средствами.
  4.  На ряде современных колонок установлен электромагнитный контролер. Такие устройства запитываются от штатной сети. В этом случае подключать колонку к розетке лучше через стабилизатор. Данные модели также не рекомендуется отключать в ночное время. Это может привести к выходу из строя электроники.
  5.  Шланг воды или газа, который подает рабочую среду в колонку, не должен быть длиннее 3 метров. В противном случае давление в системе может снизиться. Как результат – устройство начнет автоматически отключаться.
  6.  Перед включением колонки в помещении, где она установлена, рекомендуется открыть форточку. Во-первых, это увеличит приток воздуха к конструкции. Пламя будет лучше гореть. А во-вторых, открытая форточка убережет находящихся в помещении людей от возможного отравления газом и продуктами его горения.
  7.  Колонку нужно периодически осматривать на наличие паутины. Если она вовремя не будет обнаружена, это может привести не только к потере работоспособности агрегата, но и к пожару.

В рамках технического обслуживания нужно периодически осматривать внутренние части колонки. Для этого необходимо снять внешний корпус. На большинстве моделей он крепиться на винтах. Открутив их достаточно просто потянуть металлический корпус вверх, а затем немного сместить его в бок.

При плановом осмотре нужно особое внимание уделить состоянию теплообменника, а также внимательно проверить места соединений на наличие протечек. О том, что через корпус выходит вода, может свидетельствовать образование небольших зеленых пятен

Если вы не уверены, что можете самостоятельно выявить неисправности на начальной стадии, то осмотр лучше поручить профессионалам. Для этого необходимо позвонить в газовую службу или в любое аккредитованное агентство, которое имеет право ремонтировать оборудование подобного вида.

Газовая колонка – это удобный агрегат, который позволяет пользоваться горячей водой в любое время года. Такие водонагреватели особенно популярны в населенных пунктах, где до сих пор на лето отключают горячую воду.

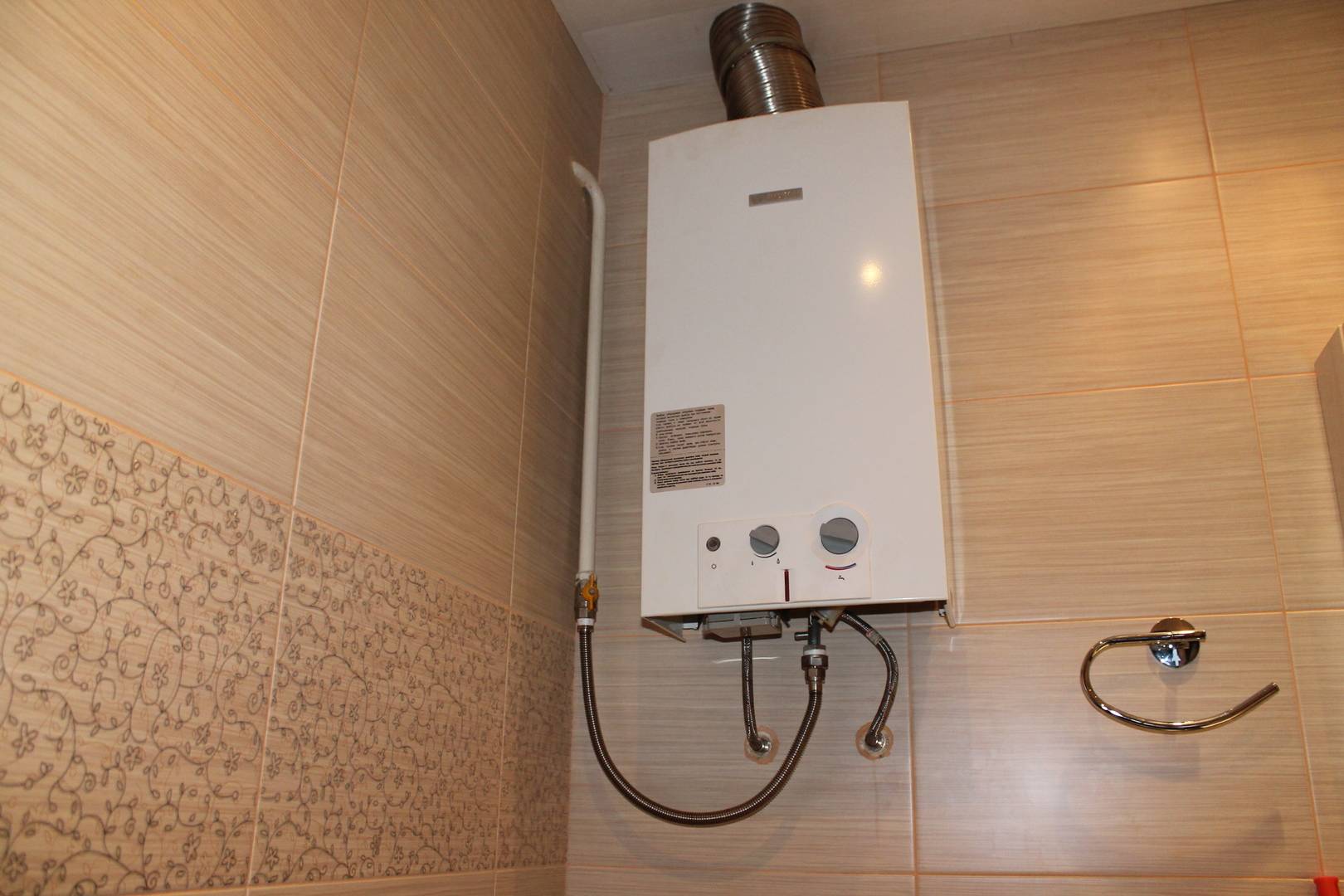

Газовая колонка

Пользоваться газовой колонкой несложно, однако, как и любое другое оборудование, она периодически может выходить из строя. Чтобы этого не произошло, рекомендуется раз в 6-8 месяцев проводить профилактический осмотр.

Обслуживание с полной разборкой

Не бойтесь разбирать водонагревательную установку, процедура не настолько сложна. Инструмент потребуется самый обычный – отвертки, пассатижи, стандартные гаечные ключи. Что нужно сделать перед началом работ:

  1. Закройте краны трубопроводов холодной воды, ГВС и подачи газа. Турбированную колонку отключите от розетки.
  2. Подставив емкость, открутите накидные гайки (американки) на подключении водопроводных труб. Отсоедините подводки от агрегата, не потеряв резиновые прокладки.
  3. Для удобства рекомендуется снять газовую колонку со стены. Нелегко разбирать и чистить агрегат, подвешенный слишком высоко либо установленный в узкой нише.
  4. Чтобы демонтировать водонагреватель, отключите газовую магистраль и патрубок дымохода. Снимите агрегат с крюков.

Уложите водогрейную колонку на горизонтальную поверхность и переходите к дальнейшим работам, чей порядок изложен в нашей инструкции.

Как снять теплообменник и горелку колонки

Последовательность разборки мы покажем на примере дешевого китайского водонагревателя Novatek. Представляем пошаговую инструкцию с фото:

  1. Снимите рукоятки управления, установленные на передней панели. Выверните 2 самореза (или 2 пластиковых клипсы) и демонтируйте кожух аппарата.
  2. Следующий шаг – снятие дымосборника. Для этого отключите провода от датчика тяги и открутите шурупы, удерживающие короб диффузора.
  3. Отключите трубку теплообменника от водяного узла, разобрав соединение с накидной гайкой. Второй патрубок нужно освободить от стопорной шайбы, прижатой 2 саморезами.
  4. Отсоедините горелку от газового клапана, открутив 2 винта на фланце. Отодвинув радиатор кверху, аккуратно извлеките горелочное устройство (движение на себя) и отодвиньте в сторону.
  5. Вывинтите все саморезы, соединяющие теплообменник с задней панелью водогрейной установки.
  6. Полностью вытащите радиатор и снимите горелку, отсоединив провода вместе с запальными электродами.

Разборка газовых колонок других производителей может отличаться, но не принципиально. Порядок работ остается неизменным. Перечислим отдельные важные моменты:

  • в бездымоходной турбоколонке придется демонтировать вентилятор;
  • в агрегатах итальянских брендов Ariston (Аристон) и некоторых других трубы соединяются не гайками, а самозажимными хомутами;
  • если водонагреватель оснащен запальником, то перед снятием горелки необходимо отсоединить газовую трубку, подключенную к фитилю.

Вышеописанный процесс детально продемонстрирует наш эксперт – сантехник в своем видеосюжете:

Watch this video on YouTube

Процедура промывки

Данная операция очень проста по сравнению с разборкой — чистка газовой колонки начинается с погружения теплообменника в емкость с моющей жидкостью. Порядок действий таков:

  1. Возьмите ведро или глубокий таз, налейте воды и приготовьте чистящий раствор согласно рецепту на упаковке. Концентрация лимонной кислоты – 50—70 грамм на 1 л жидкости.
  2. Погрузите в емкость теплообменник радиатором вниз, а патрубками кверху.
  3. Пользуясь лейкой, наполните змеевик моющим средством. Периодически промывайте его, заливая новый раствор.
  4. Промывайте теплообменник до тех пор, пока из трубок не пойдет чистая жидкость без хлопьев накипи. Затем пропустите через змеевик воду из крана, чтобы удалить остатки средства и примесей.

Снятую горелку можно вычистить снаружи и продуть либо промыть раствором лимонной кислоты (не больше 50 грамм на литр воды). В конце элемент прополощите проточной водой, обдуйте сжатым воздухом и хорошенько просушите

Не обойдите вниманием другие детали газовой колонки – сетчатый фильтр, дымосборник и камеру сгорания, удалите с них сажу и другие загрязнения

После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя

Важно добиться плотности соединений: при установке старых прокладок обрабатывайте их высокотемпературным герметиком. Стыки проверяйте на герметичность водопроводным давлением (4—6 Бар). Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар

Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам.

  1. Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
  2. Заклинивание штока может быть по причине его прикипания.
  3. Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:

  • после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
  • аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
  • далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
  • рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
  • таким же образом отсоединяются провода (д), идущие к выключателю;
  • с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
  • после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Далее потребуется разобрать сам газово-водяной модуль.

После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.
Так выглядит газовый модуль с отсоединенным водяным.
Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.
Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника

Для этого осторожно извлеките тарелку со штоком.
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо

Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Когда производится ремонт китайской газовой колонки, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.

Газовая колонка отказывается зажигаться

Оборудование может перестать зажигаться по нескольким причинам.

Устройство газовой колонки

Схема устройства газовой колонки

В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.

В один прекрасный момент колонка может не зажечьсяБлок батарей для розжига колонки

Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.

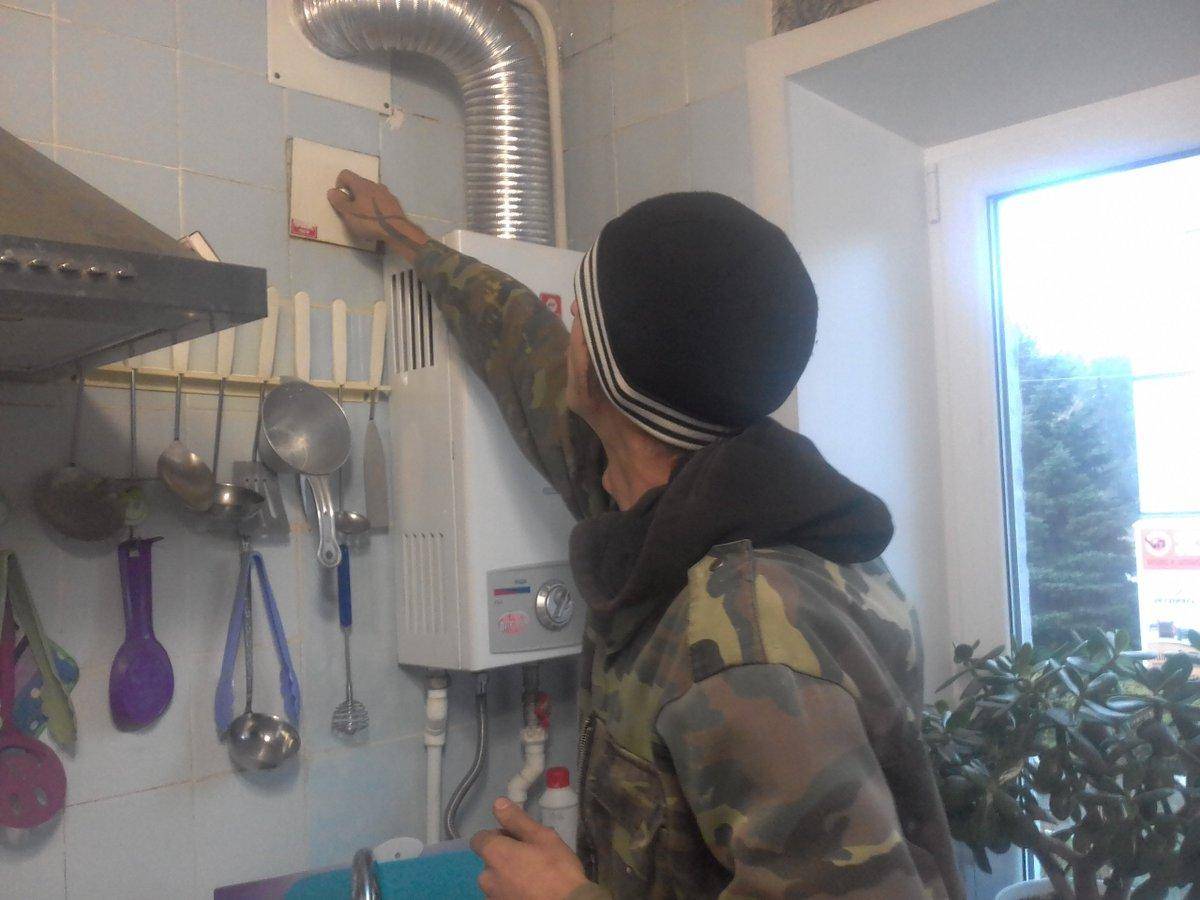

Очистка вентиляции

Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.

Нередко горелки не срабатывают из-за износа мембраны

Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.

Для этого сделайте следующее:

  • открутите гайки крепления с водяного узла (обычно их 2);
  • открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
  • рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированном магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.

Газовая колонка тухнет

Газовая колонка тухнет

Если нагреватель включается, но тухнет, проблема в большинстве ситуаций заключается в биметаллическом температурном датчике, необходимом для защиты оборудования от перегрева. Также из-за сбоев в работе этого элемента нагреватель может не включаться вообще.

Такая проблема имеет 2 основных сценария развития.

  1. По первому сценарию горелка исправно загорается, оборудование некоторое время функционирует безо всяких нареканий, а затем тухнет и в течение какого-то времени не подает никаких признаков жизни – попытки разжечь нагреватель ни к чему не приводят. Обычно через 20-30 минут оборудование включается опять и история повторяется. Это происходит по причине чрезмерной чувствительности датчика. Как правило, она является «врожденной», т.е. это заводской брак. Самостоятельно что-то сделать крайне сложно. Лучше сразу обращаться в сервис производителя для гарантийного ремонта.
  2. В соответствии со вторым сценарием колонка может выключаться хаотически, а иногда и не включаться вообще. Причина, как правило, заключается в износе изоляционного материала проводника биметаллического датчика. Имеет место банальное замыкание на корпус, в результате которого предохранительный клапан срабатывает, и колонка начинает вести себя ненормально.

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

  • показатель минимальной высоты от поверхности пола достигает 150 см;
  • максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима. Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования

Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика. Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления. Пошаговый процесс установки:

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

  1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
  2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
  3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Как проверить тягу в колонке работающей на газу?

Измеритель тяги считается одним из основных детекторов системы безопасности. Он в ответе за оперативное убирание продуктов горения. В зависимости от типа топки датчики тяги бывают:

Реле температуры на основе биметаллической пластины – монтируется в газовых колонках с открытой топкой. Расположение – дивертор тяги. Рабочий принцип состоит в контроле температуры продуктов горения (120°С… 140°С), выходящих через дымоотвод. Если вывод газов блокируется, исходя из этого увеличивается температура в районе дивертора тяги и измеритель выключает газоподачу.

Мембранное пневмореле – монтируется в парапетных газовых колонках с коаксиальной вытяжкой. Такая вытяжная труба отличается принудительным отводом продуктов горения. Если во время работы вентилятора поток выхлопного газа удачно покидает канал коаксиальной вытяжки, то мембранная ткань пневматического реле вогнута и контакты замкнуты. Если не работает вентилятор либо забит канал, мембранная ткань разгибается и контакты размыкаются, отключая газоподачу.

Для привычного пользователя доступно два способа проверки тяги для устройств с открытой топкой:

Метод зеркала. Маленькое зеркальце монтируется в то место дивертора тяги, возле которого размещён термодатчик. После пары минут работы на полной мощности колонка останавливается. При хорошей тяге зеркало должно быть чистым – не запотевшим.

Направление огня спички при проверке тяги

Метод спички. Горящую спичку подносят к окошку на лицевой панели.

  • если пламя отклоняется вперёд, в сторону дымоотвода – тяга есть;
  • если горит неподвижно – тяги нет;
  • если пламя отклонилась в сторону комнаты – есть эффект обратной тяги, нужно немедленно выключить колонку.

Перечень основных проблем и способы их устранения

Сначала стоит упомянуть — что делать, если сломалась газовая колонка на гарантии. В этом случае все просто – вы должны обратиться в сервис того магазина, где покупали прибор. Отремонтировать его должны бесплатно. Если гарантия истекла, то за ремонт придется заплатить. Его стоимость зависит от производителя водонагревателя и типа поломки.

Рассмотрим самые распространенные проблемы, возникающие в процессе эксплуатации устройства.

Недостаток тяги

При недостатке тяги срабатывает соответствующий датчик, который блокирует подачу газа. Это происходит, если забивается дымоход или вентиляция. Туда может попасть мусор, листва или нарасти сажистый слой. Еще один симптом засорения дымохода – это невозможность зажигания запальника устройства. Также можно провести тест при помощи зажженной спички или бумажки.

Улучшить тягу можно при помощи прочистки трубы. Для этого обращаются в ЖКХ или управляющую компанию. Они должны прислать специалиста по прочистке труб. Также можно обратиться в коммерческую фирму, специализирующуюся на данном роде деятельности.

Очистка дымохода происходит следующим образом:

  • используется вакуумная аппаратура, которой вытягивается грязь;
  • выполняется механическая очистка специальным тросом с ершом на конце.

При серьезных засорах используются химические способы очистки, которые подразумевают обработку стенок трубы специальными препаратами.

Разрядка питающих элементов

Если ваша газовая колонка зажигается при помощи аккумуляторов, то примерно через год они сядут. Поэтому, если водонагреватель не зажигается, первое что нужно сделать – проверить заряд батареек.

Если это не помогло, то проверяем прибор на другие поломки.

Читайте здесь, как правильно выполнить промывку газовой колонки

Недостаток напора воды

Если газовой колонке не хватает водяного напора, то она не запустится

Поэтому важно его протестировать и открыть кран холодной воды. Если она вытекает тонкой струйкой, нужно обращаться в горводоканал или ЖКХ

Приедет сантехник и определит давление воды, а также найдет причину снижения ее напора.

Если с напором холодной воды все в порядке, следует поискать засор, который снижает водяное давление. Причиной проблемы часто становится:

  • засор сетчатого фильтра;
  • растяжение прокладки в водяном узле;
  • нарастание накипи в теплообменнике;
  • засорение трубы ГВС;
  • появление течи в радиаторе.

Почистить фильтр, трубы или теплообменник можно двумя способами – самостоятельно или с помощью специалиста. Если же в контуре появилась течь, деталь следует заменить на целую.

Загрязнение газовой горелки

В процессе эксплуатации горелочное устройство засоряется сажей и копотью. В результате огонь имеет неестественный красный или желтый цвет, искрит либо вообще не загорается. Для чистки горелки не обязательно вызывать специалиста сервисного центра, эту проблему можно решить самостоятельно. При желании горелку снимают и разбирают, а все загрязненные элементы чистят в специальном растворе.

Газ не подается

Если газовая колонка сломалась и не зажигается, то возможно отсутствует подача топлива. Это поможет определить отсутствие звука подачи газа, который обычно есть при включении горелки. Рекомендуется проверить газовый вентиль – возможно он закрыт. Если топлива действительно нет, нужно обращаться в газопоставляющую компанию. Она направит газовика, который проверит качество подключения прибора к магистрали, целостность трубопровода и подводящего шланга, давление топлива в системе. Специалист выявит причину и быстро устранит ее.

Здравствуйте, дорогие читатели. Если у вас не работает газовая колонка, куда обращаться в этом случае? Здесь многое зависит от вида неисправности. В простых случаях собственники чинят технику своими руками. В более сложных – обращаются к газовщикам.

В данной статье рассматриваются причины поломок газовых колонок. Называются службы, в которые нужно обращаться в таких случаях. Приводятся пример ценников на ремонтные услуги.

Как проверить тягу в газовой колонке?

Датчик тяги является одним из основных детекторов системы безопасности. Он отвечает за своевременное удаление продуктов сгорания. В зависимости от типа камеры сгорания датчики тяги бывают:

Термореле на основе биметаллической пластины – устанавливается в газовых колонках с открытой камерой сгорания. Месторасположение – дивертор тяги. Принцип действия заключается в контроле температуры продуктов сгорания (120°С. 140°С), выходящих через дымоход. Если отток газов блокируется, соответственно повышается температура в районе дивертора тяги и датчик отключает подачу газа.

Мембранное пневмореле – устанавливается в парапетных газовых колонках с коаксиальной вытяжкой. Такая вытяжка характеризуется принудительным отводом продуктов сгорания. Если при работе вентилятора поток отработанного газа успешно покидает канал коаксиальной вытяжки, то мембрана пневматического реле вогнута и контакты замкнуты. Если не работает вентилятор либо забит канал, мембрана разгибается и контакты размыкаются, отключая подачу газа.

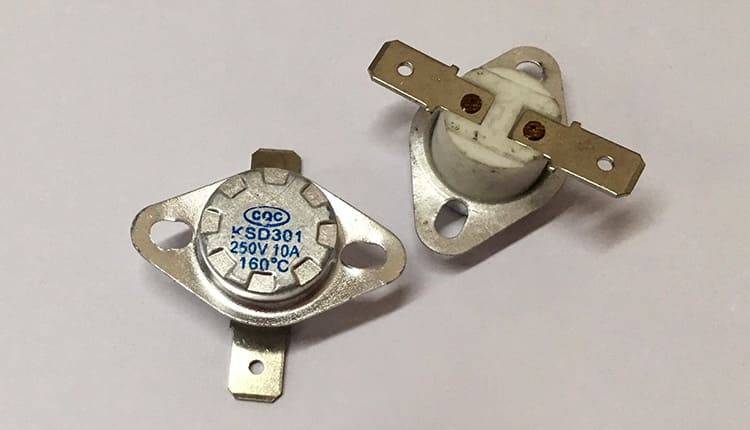

Термореле датчика тяги газовой колонки с открытой камерой сгорания

Для обычного пользователя доступно два способа проверки тяги для устройств с открытой камерой сгорания:

Метод зеркала. Небольшое зеркальце устанавливается в то место дивертора тяги, возле которого расположен термодатчик. После нескольких минут работы на полной мощности колонка останавливается. При хорошей тяге зеркало должно быть чистым – не запотевшим.

Направление огня спички при проверке тяги

Метод спички. Горящую спичку подносят к окошку на передней панели.

  • если пламя отклоняется вперёд, в сторону дымохода – тяга есть;
  • если горит неподвижно – тяги нет;
  • если пламя отклонилась в сторону комнаты – присутствует эффект обратной тяги, необходимо немедленно отключить колонку.

Если в запальнике гаснет газ

Газ в запальнике вне зависимости от положения ручек и кранов должен гореть постоянно. Система автозащиты любой газовой колонки строится на работе трех составляющих: термопары, электромагнитного клапана и термопредохранителя. Если газовая колонка погасла во время работы, это означает одно из двух: либо сработали элементы защиты, либо эти элементы неисправны.

Чтобы понять, что эти самые элементы пришли в негодность, необходимо пронаблюдать за поведением газа в запальнике после прекращения удержания ручки для регулировки газа: если он гаснет, значит, элементы защиты дали сбой. Следует проверить каждый из них.

  1. Термопара. Представляет собой два сваренных воедино проводника из хромеля и алюмеля и работает на эффекте Зеебека. При нагреве ЭДС термопара вырабатывает около 30 мВ, тем самым питая электромагнитный клапан. Поскольку термопара может выйти из строя лишь в случае многолетней эксплуатации, то ее редко берут в учет при анализе неисправностей. Ее всегда можно заменить на новую: ее продажа осуществляется комплектом с проводами и клеммами.
  2. Электромагнитный клапан. Это своеобразная катушка из медного провода, вмещающая в себя цилиндр из металла (соленоид), который, в свою очередь, механически связан с клапаном блокировки подачи газа непосредственно в горелку. При нормальной работе термопара нагревается и вырабатывает электроток, идущий через катушку и создающий магнитное поле. Магнитное поле, в свою очередь, втягивает соленоид в катушку, что обеспечивает механическое смещение клапана и, как следствие, провоцирует поступление газа в горелку. Если же работа по каким-то причинам нарушается, фитиль не горит, а термопара остывает, не вырабатывая ток, соленоид будет возвращаться в исходное положение и подача газа в горелку прекратится. Это простая схема обеспечения безопасного использования газовой колонки. Проверить клапан на исправность можно при помощи обычной пальчиковой батарейки (обязательно новой). Для этого ее минусовая клемма присоединяется к корпусу колонки, а плюсовая – к предварительно снятой клемме термопредохранителя. После этого нужно поджечь фитиль и сразу убрать руку от регулятора газа: если фитиль продолжает гореть, дело не в клапане.
  3. Термопредохранитель. Представлен в виде биометаллической пластины, прогибающейся при повышении температуры до 90 градусов настолько, что это приводит к разрыву цепи питания соленоида через шток. Подключен он к системе механически – клеммами. Поскольку его конструкция и условия эксплуатации достаточно сложны, он имеет свойство иногда выходить из строя. Проверку термопредохранителя нужно осуществлять, когда колонка постоянно гаснет, даже в условиях достаточного притока воздуха и хорошей тяги в газоотводной вентиляции. Для этого необходимо снять и закоротить между собой его клеммы. Сделать это можно при помощи любого металлического предмета, оптимальный вариант – это обычная скрепка. Если газовая колонка после этого начнет нормально работать, значит, причина неполадки найдена – вам необходимо приобрести новый термопредохранитель.

Загрязнился запальник

В такой ситуации не обойтись без разбора газовой колонки. Узел запальника снимают, чтобы очистить внутреннюю конструкцию от грязи. Со временем она забивается сажей: из-за этого пламя от фитиля недостаточно сильное, чтобы моментально поджечь газ. Последний начинает скапливаться в больших количествах, температура воздуха повышается. В результате происходит взрыв, сопровождаемый громким хлопком.

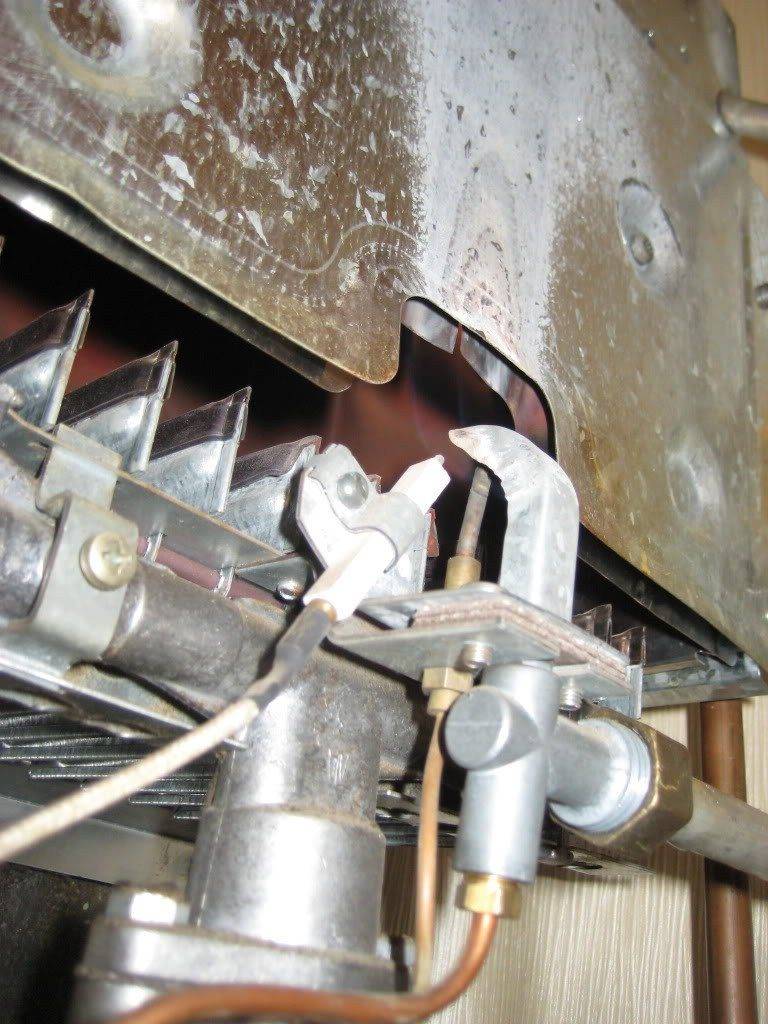

Запальник газовой колонки

Инструкция

  1.  В узле запальника избавляются от гайки.
  2.  Два крайних винта отворачивают с помощью инструмента, потом приподнимают имеющуюся планку.
  3.  Освобождают полностью жиклёр, обычно он зажимается именно в запальнике. Главное, не уронить эту часть изделия. Патрубок тоже контролируется.
  4.  Дюзу прочищают тонкой проволокой.

Иногда в газовых колонках устанавливается автоматическая система, отвечающая за поджиг. Но у таких устройств есть серьёзный недостаток: при слабом напоре воды техника перестаёт стабильно работать, необходимо часто менять батарейки. Устройство гаснет.

Течь газового водонагревателя

стоимость такой запчасти может достигать 30% цены колонки

Наиболее часто отверстия обнаруживаются на трубке, находящейся, с наружной стороны теплообменника. Если будет выявлено место повреждения, то первым делом нужно предпринять определённые меры.

  1. Сливается вода из радиатора путём открытия крана в мойке или ванной и откручивается накидная гайка на патрубке колонки подводящей холодную воду.
  2. По причине того, что колонку в большинстве случаев устанавливают, выше кранов в доме, то вода из радиатора водонагревателя стечёт самотёком.
  3. Для устранения оставшейся жидкости используют компрессор или бытовой пылесос.

Обычно сама процедура пайки не должна, вызывать проблем. Первым делом необходимо место, где обнаружено повреждение, зачистить при помощи наждачной бумаги и обработать растворителем. Лужение выполняется любым доступным припоем с помощью мощного паяльника. В качестве флюса используется канифоль.

После покрытия тонким слоем припоя повреждённого участка его наращивают до 2 мм толщины. Затем выполняется визуальный осмотр патрубка по всей длине. При обнаружении зеленных образований можно быть уверенным, что в этом месте скоро появится новая дырка, поэтому данный участок трубки также пропаивается.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
