Виды окучников
Окучники применяются для облегчения труда при проведении работ, связанных с посадкой и обработкой культур. Используя приспособление, можно оперативно справиться с посадкой и окучиванием таких овощей, как картофель, морковь, свекла и репа.
Популярностью пользуются 4 типа моделей оборудования:
- листерные;
- дисковые;
- пропеллерные;
- с переменной шириной захвата.
Оснащение позволяет автоматизировать все этапы посадки: проделывание борозд и засыпание их землей. Его применение позволяет высадить посадочный материал ровными рядами, что в дальнейшем упростит проведение мероприятий, связанных с уходом, а также сэкономить силы и время.

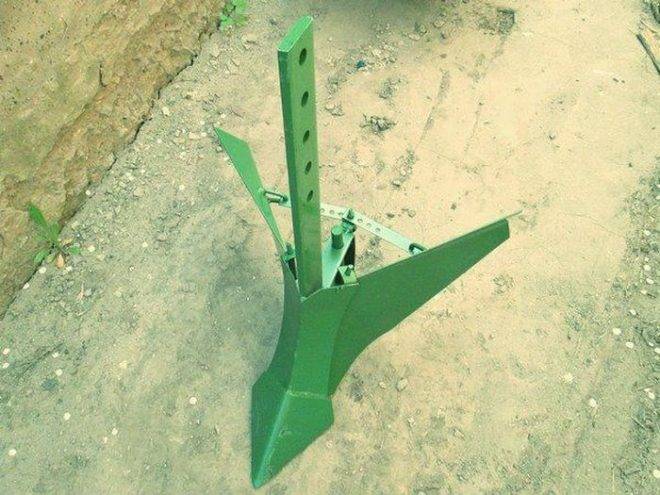

Распространенной моделью являются листерные окучники, которые легко изготовить самостоятельно. Остальные устройства сложны в сборке и применяются для установки на дорогие мотоблоки, которые не применяются для обработки придомовых территорий и небольших земельных участков.
По конструкции
В зависимости от конструкции, листерные приспособления подразделяются на регулируемые и не регулируемые.
Нерегулируемые модели являются сплошной конструкцией, состоящих из двух зеркально расположенных пластин, которые расходятся под определенным углом и имеют общее ребро жесткости. Регулируемые обычно являются двухрядными конструкциями, в настройках которых можно изменить глубину и ширину обработки земли, за счет особого расположения составляющих элементов.
Роторный фрезерный окучник (еще называют активный окучиватель) устанавливается на место базовых фрез мотоблока. С его помощью можно проводить все посадочные и прополочные работы, а также сбор урожая и культивацию почвы в автоматизированном режиме за счет дополнительного приспособления – ротора.
Дисковое приспособление имеет одинаковые углы наклона дисков, что обеспечивает его балансировку. Внешне он выглядит как рама, размещенная на колесах с подвешенными дисками. При работе оборудования диски захватывают землю и подсыпают ее на место роста растения. Регулирование стоек позволяет изменять расстояние между дисками, и, как следствие того, между рядами. Удобно применять приспособление для измельчения и рыхления почвы.
По принципу работы
В зависимости от функциональных характеристик, окучники подразделяются на двухрядные (или двойные) и однорядные.
Двухрядное приспособление позволяет обрабатывать ряд одновременно с дух сторон, при этом возможно подобрать угол обработки и ширину борозды за счет специфического расположения регулируемых пластин.
Однорядные окучники обычно относятся к категории нерегулируемых. Они состоят из одной пластины, а в их характеристиках не предусмотрена многофункциональность, поскольку такой тип может выполнять только одну операцию в единицу времени.
Как сделать простой окучник для мотоблока своими руками: чертежи и видео
Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:

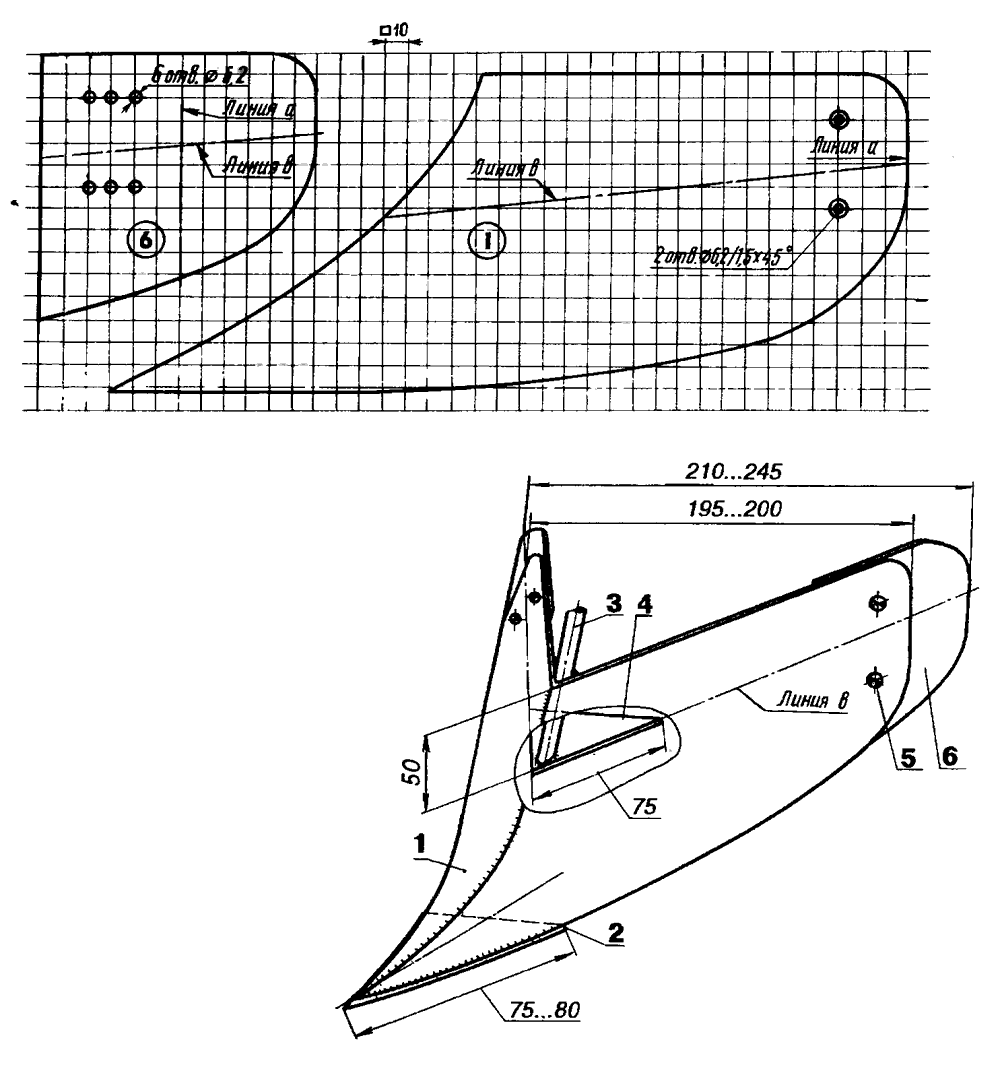

На данном рисунке показаны точные размеры, форма и линии изгибов деталей простого окучника для мотоблока. Размер был использован стандартный, который подойдет для любой техники
I. Подготовка деталей окучника
На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.

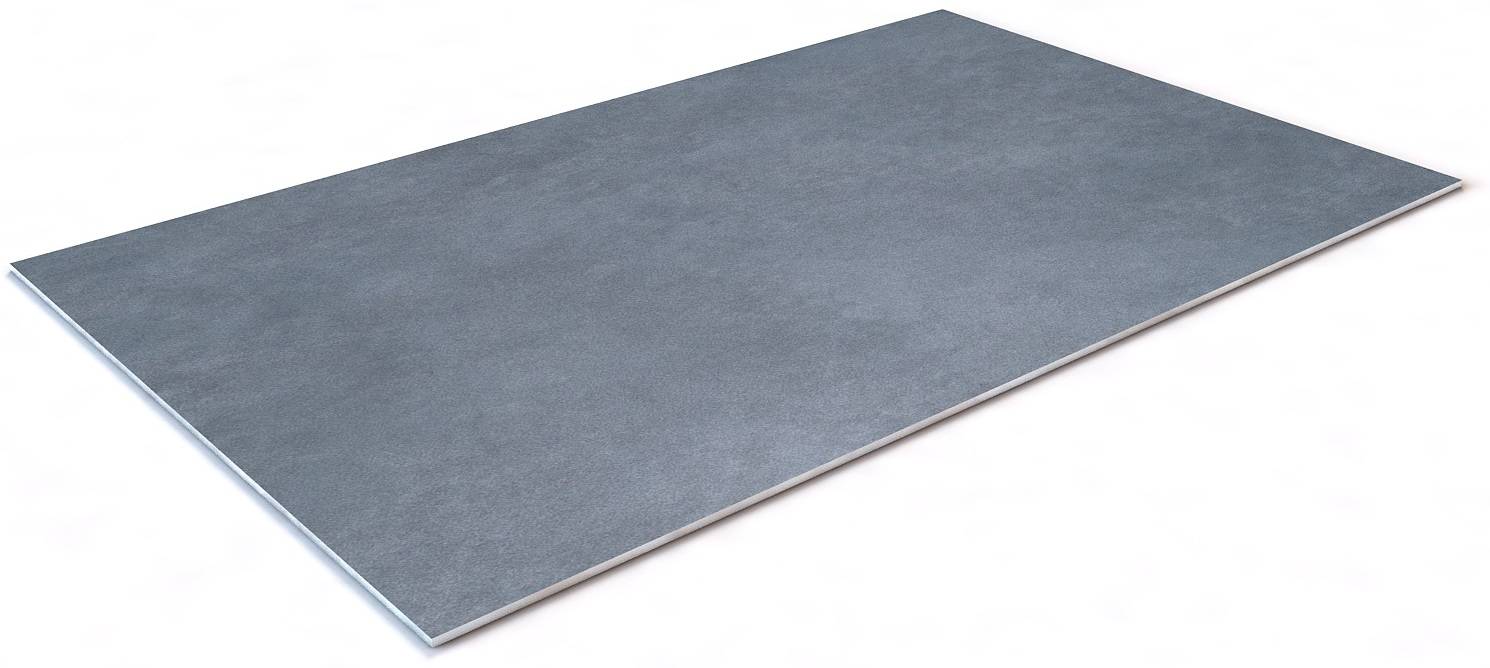

Детали основной части окучника вырезаются из листового металла 2-3 мм. Для этого удобно использовать заготовку из бумаги или плотного материала. Чертеж выкладывается на лист, обводится карандашом или мелом и вырезается с помощью болгарки с диском по металлу
II. Изгиб деталей и сварка корпуса
Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.
Как лучше изготовить переднюю часть окучника?
Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.

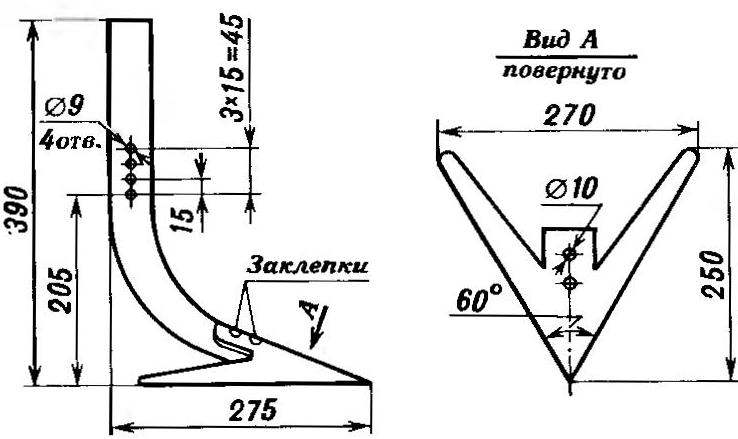

На фото мы видим подробное описание размеров простого клиновидного окучника для мотоблока. Если у вас есть болгарка с диском по металлу и сварочное оборудование, то вы легко воплотите в реальность данный чертеж
Крылья окучника необходимо изогнуть с помощью наковальни и молотка. Линии изгиба правой и левой детали должны совпадать друг с другом. Деталь должна приблизительно соответствовать чертежу, который вы видите на фото
Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.
III. Окончательная сборка
Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).
Регулировать ширину и высоту окучивания вы сможете с помощью П-образной полосы с отверстиями, которую можно приварить к внутреннему углу центральной части окучника. Через торцевую планку будет проходить стойка, регулируемая болтом
Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.
https://youtube.com/watch?v=l3txV87W1aM
Дисковый окучник для мотоблока своими руками
Конструкция дискового устройства предельно проста: на Т-образную ось с двух сторон при помощи заранее изготовленных креплений установить диски под углом примерно в 45 градусов. Материалы, необходимые для производства дискового окучника можно найти в гараже у запасливого хозяина.
Для самостоятельного создания дискового устройства для окучивания понадобится:
- стальной лист толщиной не менее 3 мм;
- поводок;
- вогнутые к центру металлические диски;
- стойки;
- талрепы;
- крепежные расходники;
- металлический профиль толщиной от 5 мм;
- элементы для стопора.
Процесс изготовления и сборки:
Металлические дисковые колеса — основной элемент конструкции данного вида мотоблочной насадки. Их можно сделать из 2-х использованных газовых баллонов. Для этого болгаркой отрезать верхнюю и нижнюю часть баллона и заточить края полученных деталей. Диски должны быть вогнутыми к центру, поэтому если их вырезать из листового металла, то диски выгнуть с помощью молотка.
Т-образную ось, к которой будет крепится вся конструкция с дисками, сделать из металлического квадратного профиля толщиной от 5 мм. На этот элемент при работе окучника осуществляется максимальная нагрузка, поэтому чем толще будет металл — тем надежнее будет общая конструкция.
Диски разметить по диаметру и в центре высверлить отверстие под болтовое крепление. Крепления приварить к металлической трубе.
Дисковые колеса симметрично соединить друг с другом. Их закрепить на подшипники с сальниками, которые соединить с основной рамой при помощи сварки и крепежных болтов
Важно выбрать правильный угол наклона дисков, который отвечает за глубину погружения — для этого на кронштейн закрепить подвижной элемент, который тоже зафиксировать болтами.
На раму прикрепить винтовые талрепы, стойки, Т-образную ось.
Всю конструкцию сварить, скрепить при помощи болтов. Настроить дисковый окучник для работы.
Обратите внимание! Перед сборкой все детали необходимо тщательно зачистить напильником, наждаком или болгаркой. Также это необходимо сделать после конечной сборки всей конструкции, особенно в местах соединительных швов
Пропеллерный активный окучник для мотоблока – эта разновидность устройств для окучивания картофеля считается надежной и эффективной. Также его называют активным роторным, потому что принцип работы этого инструмента основан на одновременном вертикальном, горизонтальном вращении рабочих элементов. Внешний вид роторного устройства напоминает пропеллер, который своими лопастями взрыхляет землю – это и есть его принцип действия.
Преимуществом этой модели является одновременное взрыхление, распашка почвы и подсыпание земли к корням растений. Недостаток — относительно высокая стоимость комплектующих деталей, сложность изготовления и возможность использовать насадку только в мотоблоках, оснащенных двумя передними передачами, валом отбора мощности.
Принцип работы
Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.
Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.
Ручные и автоматизированные окучники можно подразделить по следующим видам:
дисковый – это простой инструмент, подходящий для одного человека;
огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.
Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.
Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.
Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.
Инструкция
Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.
Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.
Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.
Дисковый окучник
Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):
- Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
- Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
- Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
- Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
- Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
- В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
- Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.
Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.
Активный окучник
Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:
- сварочный аппарат;
- листовое железо;
- болгарка;
- крепежные соединения.
Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:
- Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
- Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
- Так что при покупке нужно уточнять этот момент.
- Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.
Двухрядный окучник

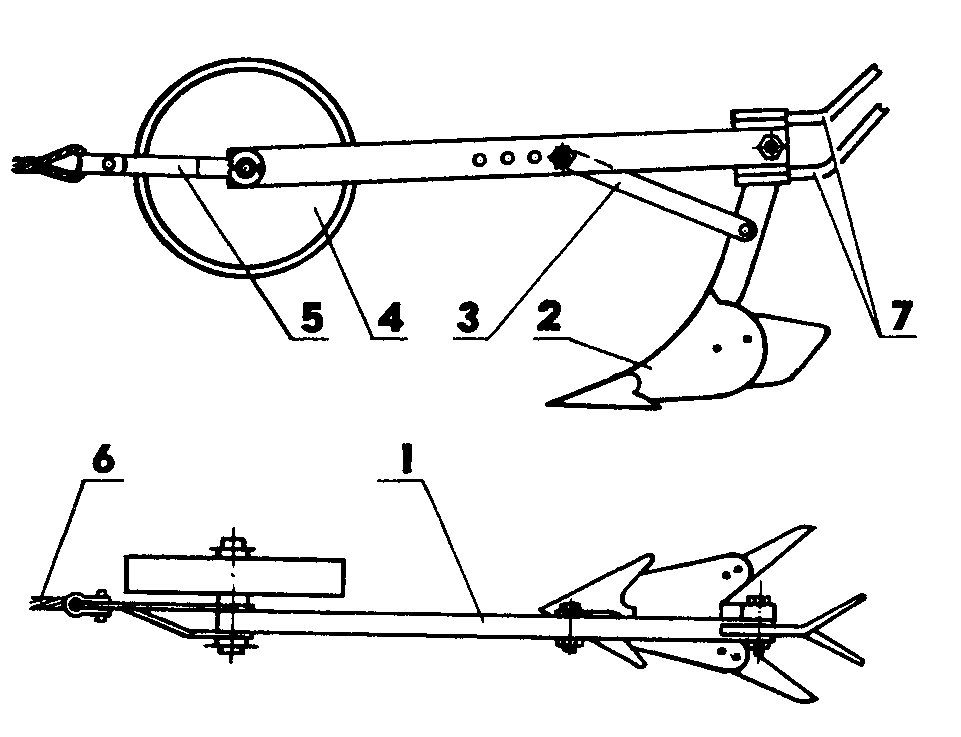

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:
- Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
- В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
- Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
- Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.
В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.
В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.
https://youtube.com/watch?v=fSGR4FlZuFY
Разновидности листерных самодельных и заводских окучников

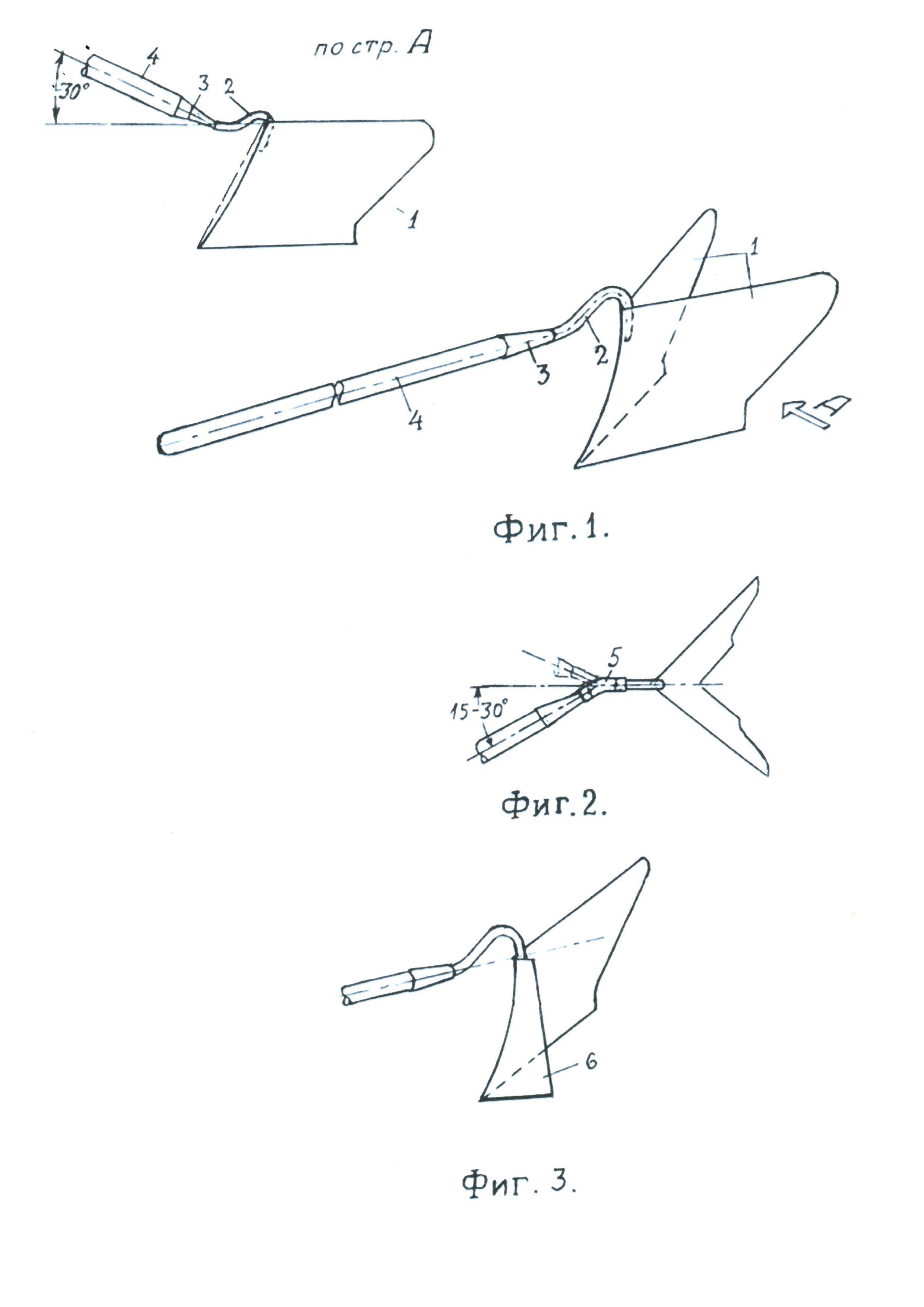

Простейший нерегулируемый окучник представляет собой сплошную конструкцию их двух расходящихся фигурных пластин, расположенных зеркально и имеющих общее ребро жесткости.

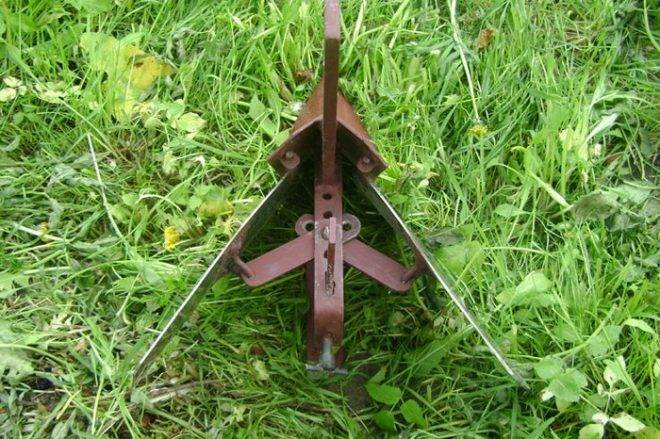

Это основа, но если к ней добавить закрылки в виде регулируемых пластин, получится регулируемый окучник собственного изготовления. Без пластин — это прекрасный рыхлитель междурядий картофеля, в которых почва уплотняется, и воздух не поступает к корням.
Окучник с фиксированным захватом может применяться на ровных полях, с одинаковыми междурядьями при использовании сеялки. Такой инструмент применяется с маломощной тягой, так как регулируемые пластины создают дополнительное сопротивление слоя земли.
Но создать развальный механизм и заставить его работать – две разные истории. Для регулирования глубины опускания в почву, для ровного создания гребка должна быть выполнена рамная конструкция со сцепкой. Только хорошо отцентрованный узел будет тратить минимум усилий для качественной обработки почвы. Погружение окучника в землю происходит за счёт вертикально выставленной стойки. Если окучник для картофеля к мотоблоку своими руками при настройке идёт низко или по поверхности регулируют угол наклона стойки. Для листерного двухрядного инструмента при монтаже на раму необходимо точно установить расстояние между стрелами.
Изготовление ручного окучника дискового типа
Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.
Для изготовления такого приспособления понадобятся следующие инструменты:
- газовый резак – для вырезания деталей из листового металла и стальных профилей;
- газосварочный пост – для соединения деталей сварными швами;
- газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
- тиски и прочие слесарные инструменты;
- мощная дрель и набор твердосплавных свёрл по металлу;
- углошлифовальная машина (болгарка) – для зачистки сварных швов;
- трубогиб – желательно, но не обязательно.
Схема сборки ручного дискового окучника
Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.
Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.
Стойка (поз. 5 рис.5)
Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);
Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):
Гайка М10 – 2 шт.
Рукоятка-грядиль (поз.9 рис. 5)
Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);
Гайка Ml0 – 2шт.;
Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);
Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);
Поперечина – 1 шт. (стальная труба 21×2,5);
Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).
Схема регулировки ширины захвата дискового окучника
Вид а – развал; вид б – схождение
Описание процесса сборки
Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.
Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.
Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.
На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.
На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.
Установка самодельного окучника на мотоблок
Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.
Схема дискового окучника, предназначенного для установки на механический или электрический культиватор
Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.
На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.
Особенности эксплуатации и обслуживания
Установка окучника на мотоблок требует соблюдения правил регулировки угла атаки и глубины погружения, при этом она должна быть меньшей по сравнению с плугом. На окучиватель устанавливают колеса и сцепку, после этого его присоединяют к основному агрегату. Мотоблок устанавливают на ровную поверхность, при этом окучиватель опускают и соединяют посредством сцепки.
Осуществляя монтаж навесного оборудования, оператор старается следить за тем, чтобы стойка окучивателя располагалась вертикально. Именно такое положение необходимо для правильной настройки оптимального угла атаки. После этого навеску опускают к земле или даже немного углубляют в нее
Важно, чтобы оборудование располагалось ниже опоры почвозацепа
Перед тем как приступить к основной работе по вспашке либо окучиванию земли, надлежит провести пробную обкатку на небольшом участке
Важно работать в хорошую погоду, предварительно проверив заточку рабочих элементов. Кроме того, перед тем как приступить к работе, необходимо оценить состояние почвы. Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы
Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок
Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы. Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок.
Когда необходимо посадить картофель с помощью окучника и мотоблока, предварительно надлежит сделать отметки с расстоянием примерно в 65 см. После этого создают борозды и раскладывают в них посадочный материал. После этого колеса нужно сменить прорезиненными, выставив крылья в максимально широкое положение. Поставив агрегат в междурядье, проходят мотоблоком весь ряд, засыпая землей посаженый картофель.
Настройка дискового окучника предусматривает в первую очередь его верное направление относительно борозды. Устройство должно располагаться параллельно по отношению к грядкам с заданными углом и шириной захвата.
Именно это определит глубину обработки почвы (глубину борозды). Если же на мотоблок устанавливают окучник двигающегося типа, необходимо отрегулировать ширину и высоту гребня.
В дисковой модели можно настроить ширину обработки. Для этого нижние точки дисков отводят в стороны примерно на 40–70 см (конкретное значение будет зависеть от расстояния междурядий). При настройке следят за тем, чтобы диски располагались симметрично по отношению друг к другу.
Такими устройствами почву за сезон обрабатывают трижды:
- когда всходы отрастут до 15 см;
- когда они вырастут до 23–25 см;
- в момент цветения.
Какие есть виды окучников
Инструмент для окучивания грядок можно приобрести в магазине сельскохозяйственной техники или сделать собственными руками.
Существуют такие виды этой техники:
- однорядный;
- двухрядный;
- пропеллерный;
- роторный;
- дисковый;
- листерный.
Однорядный
Эта разновидность окучников часто используется для легких типов почвы. Борозды можно делать, окончив предварительное разрыхление почвы культиватором.
Двухрядный
Перед высадкой культур выполняет нарезку пары борозд. Кроме того, он используется для разрыхления и окучивания грунта. В устройство входит рама, на которой закреплены сразу два окучника. За счет этой особенности процесс обработки таким инструментом существенно экономит время. На мотоблок можно закрепить с помощью сцепки. Однако для работы данный вид окучника нуждается в большом сопротивлении. Потому его используют зачастую вместе с грунтозацепами.
Пропеллерный
Такие окучники работают за счет специальных пропеллеров. Под их воздействием вскапывают грунт и убирают сорняки, и только потом уже можно приступать к разрыхлению грядок. Данный вариант используется для мотоблоков с передним приводом и парой скоростей. Это обуславливается тем, что на последней скорости мощность растет почти до 200 оборотов за минуту.
На максимальных скоростях распашник можно задействовать и для того, чтобы перебрасывать почву из пространства между грядками в борозды.
Роторный
У этого инструмента колеса заменены роторами с винтовыми зубьями. На практике такой окучник показывает впечатляющий уровень производительности при создании борозд, разрыхлении почвы и окучивании картофеля. Можно использовать на трехскоростном мотоблоке (две скорости и задний ход). На самой маленькой скорости инструмент окучивает посадку, а на следующей – откидывает грунт с пространства междурядья.
Дисковый
Для обработки грунта он универсален. Рабочая деталь – стальные вогнутые диски. Погружаясь в грунт на заданное расстояние, они разрыхляют его, формируя так гребень. Чтобы сделать использование более эффективным, нужно устанавливать диски под углом вертикально и относительно направления движения оборудования.
Изготовление дискового окучника для мотоблока своими руками описано далее. Чертежи и размеры вместе с фото прилагаются к описанию как сделать инструмент.
Листерный
Наделен зафиксированной шириной обработки почвы. Применяется зачастую на довольно слабых мотоблоках, чья мощность не превышает четырех лошадиных сил. Может обрабатывать грядки шириной около 30 см. Имеет тонкую стойку и пару боковых крыльев. Стойка защищает сам инструмент от перегрузки и механических повреждений. Этот вид окучника может быть использован только на сухом грунте – налипание почвы будет сильно мешать работе подвижных деталей конструкции.
Также можно встретить листерные насадки, на которых можно контролировать ширину обработки земли. Они предназначаются для более мощных мотоблоков – от четырех лошадиных сил. Такой инструмент можно использовать и для работы с увлажненной почвой.
Как устроен и работает этот инструмент
Оборудование используется вместе с фрезами, которые устанавливаются на валу редуктора. В ходе поступательных движений мотоблока, окучник углубляется в грунт и формирует борозду с впадиной определенной глубины. Габариты подошвы впадины позволяют огороднику передвигаться по грунту, не нарушая борозды.
Одновременно с этим окучник перемещает почву из впадины наверх, образуя тем самым «гребни» с фиксированным расположением.
Помимо формирования борозд для посадки культур, окучник нужен для того, чтобы:
- рыхлить грунт между рядами и одновременно присыпать растения;
- пропалывать готовые грядки и избавляться от сорняков.
Чаще всего его применяют, чтобы высаживать картофель, морковь, репу или свеклу.
Рассмотрим особенности каждого из них
Листерные с зафиксированным и настраиваемым углом
Обладают фиксированной шириной выполнения грунта и используются на очень легких мотокультиваторах мощностью до 4 лошадиных сил. Способны возделывать грядки размером 25-30 сантиметров по ширине, оснащены двумя боковыми крыльями и тонкой стойкой. Стойка предохраняет оснащение от перегрузок и повреждений механического характера. Данное орудие может использоваться исключительно на сухих почвах, поскольку налипшая земля будет противодействовать работе подвижных элементов конструкции. Имеются листерные приспособления с регулируемой шириной обработки грунта. Их устанавливают на мототехнику большей мощности – от 4 лошадиных сил. Подобные агрегаты можно бестрепетно применять и на влажном грунте.
Пропеллерные
Принцип работы заключается в деятельности пропеллерных частей. Под их действием в первую очередь вскапывается почва и удаляются сорные растения, а уже после разрыхляются грядки. Эти модификации главным образом практикуются для мотокультиваторов с передним приводом и двумя скоростями. Это обусловлено тем, что на второй скорости мощность увеличивается до 180 об/мин. Как только уровень мощности доходит до максимума, данное орудие можно применять не только для окучки грунта, но и для перебрасывания грунта в борозды из пространства между рядами посадок.
Двойной (2-рядный)
Осуществляет нарезку двух борозд перед высадкой посевов, а также применяется для окучки и разрыхления почвы. Включает в себя раму, на которой зафиксированы 2 окучника. При обработке земли ощутимо экономит время, поскольку располагает двумя рабочими элементами. Монтируется на мотоблоке посредством сцепки. По причине того, что для работы подобное устройство требует большого сопротивления, его применяют совместно с грунтозацепами.
Роторный активный
Взамен колес это орудие укомплектовывается роторами с зубьями винтового вида. Демонстрирует высокую производительность при создании, разрыхлении и окучивании картошки. Подходит для эксплуатации с 3-скоростными агрегатами (две передние и одна – задний ход). На первой передаче орудие окучивает посадки, а на второй передаче еще и откидывает почву с пространства между рядами посадок.
Однорядный
Самый распространенный вид. Применяется к эксплуатации с легкими типами почвы. Нарезка канав проводится после завершения подготовительного разрыхления грунта посредством культиватора.
