Домашнее производство пеллет

Проблемы с комплектующими

К предыдущему пункту можно отнести недостаток или низкое качество расходных деталей для линии гранулирования. Любой поставщик техники обещает, что проблем у заводчика не возникнет, но судя по отзывам и форумам это не так. Предмет первой необходимости – качественная матрица для гранулятора. Бывает, что один заводчик не может найти подходящей матрицы в своем регионе, когда старая пришла в негодность, а другой экономит, заказывая кустарные матрицы – а они дают плохую гранулу или быстро выходят из строя. В обоих случаях завод теряет деньги.

Фактор успеха:

обеспечьте надежные поставки матриц, роликов, обечаек и других деталей для вашего типа оборудования, чтобы линия не простаивала. Компания АЛБ Групп всегда старается соблюсти график поставок расходников для своих клиентов, а наши грануляторы работают на высококлассных немецких и итальянских матрицах (General Dies, Graf).

Инструкция по изготовлению гранулятора

Рассмотрим, как сделать гранулятор, используя готовую матрицу, и что для этого потребуется. Помимо самой матрицы следует приобрести вращательный вал, двигатель необходимой мощности, листовой металл, уголок, крепежные элементы (гайки, болты) и подготовить инструменты. В набор инструментов входит сварочный аппарат, болгарка, дрель, гаечные ключи, маркер и линейка.

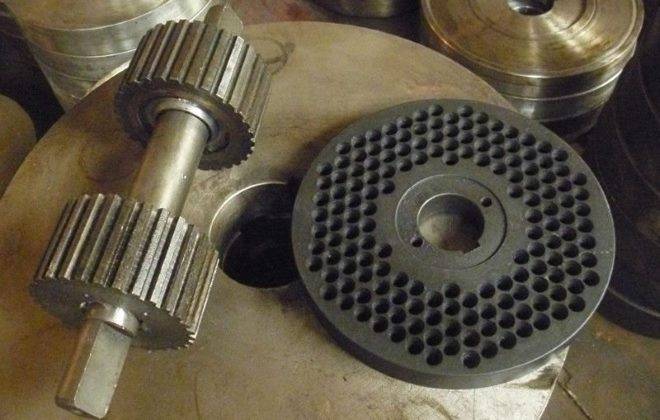

Матрица внутри корпуса

Первый шаг – изготовление станины (неподвижная часть агрегата) из швеллера. Рама должна быть жесткой и способной выдерживать вибрационные и динамические нагрузки в процессе работы.

На станину устанавливается основание гранулятора – короб. Материалом для него служит листовой металл достаточной прочности, который разрезается на полосы и сваривается в нужной форме. В качестве корпуса для механизма также может использоваться обрезок широкой металлической трубы. На верхней части короба маркером наносят разметку, соответствующую диаметру матрицы и по линии вырезают отверстие, предназначенное для загрузки сырья.

Из металла вырезают полосу шириной 10 см и такой длины, чтобы из нее можно было сформировать бортик для отверстия, и приваривают ее к коробу. В нижней части станины делают еще одно отверстие под матричный вращательный вал. Также квадратную прорезь располагают на одной из боковых граней. Под ней крепят небольшой металлический лоток.

Еще одна деталь, которую лучше предусмотреть и изготовить сразу – воронкообразный загрузочный раструб, надеваемый сверху корпуса. Он упростит подачу сырья при эксплуатации устройства. Сделать его можно из жестяного ведра с обрезанным дном или сварить из листового металла.

Далее, в гранулятор для пеллет устанавливают «начинку». Вал вращения фиксируют внутри корпуса гайками. Матрицу крепят к валу таким образом, чтобы ее поверхность и верхний край короба находились в одной плоскости.

Самодельное устройство

Короб устройства закрепляется на станине болтами, затем к ней же монтируется электромотор. Матричный вал соединяют с двигателем ременной передачей. Остается лишь смонтировать матрицу и проверить механизм на работоспособность сначала на холостом ходу, а затем и с топливом. Гранулятор, сделанный своими руками, готов использованию.

Изготовление в домашних условиях

Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.

Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.

Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.

Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.

Требования к сырью для изготовления пеллет

1. Процент влажности сырья не должен превышать 12 %. Поэтому материалы для изготовления пеллет, проходят предварительную сушку.

2. Для сушки используется специальное оборудование – сушильный барабан.

3. Выбирайте сырье с высоким содержанием клея, смолы и лигнина. В таком случае процесс гранулирования ускоряется, а готовая продукция хорошо держит форму.

4. Сырье не должно содержать посторонних предметов, мусора, камней, поэтому следует предварительно просеять.

Виды пеллет

• Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
• Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
• Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сырья

ОБЗОР ЦЕН НА ОТОПИТЕЛЬНЫЕ ПЕЛЛЕТЫ

В основе ценообразования отопительных пеллет лежит много факторов. В первую очередь это сырье, которое использовалось при их производстве.

Промышленные пеллеты (серые) стоят дешевле, чем бытовые (белые). Их стоимость варьируется от 4250 рублей за одну тонну до 6 тысяч. Цена белых пеллет может доходить до 7500 рублей. Такая высокая стоимость бывает у гранул, которые состоят из чистых отходов твердых пород дерева, в основном это осина и дуб.

Также цена зависит от количества пеллет, которое приобретается. Розница при этом начинается от одного мешка (15 – 45 килограмм), а оптовые поставки могут доходить до 100 тысяч тонн в месяц. У каждой компании существует своя система скидок.

Немаловажным фактором, формирующим цену, является регион, в котором находится производитель. Если это деревообрабатывающая область, где много качественных отходов, стоимость будет минимальна.

На окончательную стоимость влияет удаленность покупателя от продавца. Многие компании осуществляют доставку за дополнительную плату или только при больших заказах. Поэтому проще покупать топливные пеллеты в своем регионе.

Где взять оборудование?

Если у вас имеется уже сухая стружка, и оборудование для сушки этой стружки, молотковая дробилка и много много сырья, то пришло время задуматься о своем станке или как его часто еще называют грануляторе.

Конечно лучше его купить, покупка такого агрегата имеет свои плюсы:

• На покупном качественном оборудовании более точная технологическая точность, а соответственно и ресурс работы будет выше;
• Не всегда, но на покупное оборудование при выходе какого то узла можно быстрее заказать запчасть;
• Если вы что то не знаете то можете с легкостью найти на форумах в интернете полезную информацию о таких типах грануляторов, или на крайний случай обратиться к производителю за информацией.

Купить грануляторы небольшой производительности можно тут.

Технология производства пеллет

Процесс производства древесных гранул состоит из следующих этапов:

1. Происходит грубое дробление материала. В случае, если в качестве сырья используется кора, сучки и обрезки древесины, их измельчают до размеров, не превышающих 1,25 куб. см. Это необходимо для более качественной сушке перед мелким дроблением.
2. Сушка осуществляется в сушилке барабанного или ленточного типа. В результате влажность материала должна находиться в пределах 8-12%.
3. Мелкое дробление доводит опилки до состояния, оптимального для прессования и формирования непосредственно гранул. В зависимости от класса конечного продукта, на объем опилок стоит фильтр: до 1,5 куб. мм при производстве пеллет первого класса либо до 4 куб. мм для промышленных.
4. Перед прессованием мелкие опилки проходят через процесс водоподготовки. Если влажность материала опустится ниже 8%, это может оказать негативное воздействие на прессование и формовку, поэтому, при недостаточной влажности, опилки обрабатывают водой или паром. Подача воды осуществляется при помощи шнековых смесителей.
5. Прессование – финальный этап создания продукта. Прессы бывают различной формы, чаще всего – прямоугольной или цилиндрической. После выхода из формы гранулы подвергаются охлаждению для лучшей формовки и затвердения после обработки под температурой, достигающей 90°С.
6. Перед подачей готовой продукции на фасовку ее просеивают для отсева крошки и некондиции. Такие отходы переходят на первоначальный этап и становятся сырьем для следующей партии.

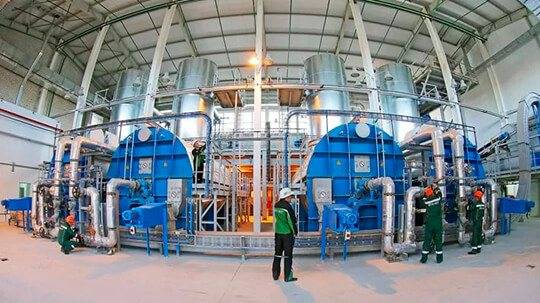

Пеллеты использую как топливо для электростанций

Рынок потребления пеллет растет с каждым днем. К 2020 году Европейский Союз планирует на 20% снизить количество вредных выбросов в атмосферу. Для этого планируется уже в 2015 году увеличить объемы использования твердого БИО-топлива до 50 %. Основными потребителями станут электростанции на пеллетах. На сегодняшний день это самые дешевые «зеленые электростанции» по сравнению даже солнечными и ветровыми станциями.

Пеллеты обладают высокими энергетическими показателями. Все крупные электростанции Европы переходят на гранулированное древесное топливо. Только начинают появляться в продаже мобильные электростанции на гранулированном топливе. Все больше устанавливается котлов, работающих на древесных гранулах.

С подорожанием нефти и газа будут выпускать все больше газогенераторных установок для грузовых автомобилей и сельхозтехники. Сегодня мы находимся в самом начале развития использования нового вида топлива. Потребности в нем будут расти постоянно

Важно отметить, что у малого или домашнего бизнеса уже сейчас имеется возможность начать производить топливо нового поколения при небольших инвестициях. Уже сейчас нужно быть готовым к активному росту рынка

Основные этапы производства

• Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
• Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
• Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
• Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.

• Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
• Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

По технологии рекомендуется упаковывать топливные пеллеты в большие бумажные или холщовые мешки. Для частного потребления очень удобно использовать мешки емкостью не менее 20 кг.

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.

Для изготовления понадобятся следующие детали и инструменты:

• верстак;
• токарный станок;
• резиновый коврик (для соблюдения безопасности);
• мясорубка со всеми деталями;
• сверлильный станок;
• шкивы 1:2;
• болванка из нержавейки или стали;
• ремень;
• сварка;
• электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Матрица

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Учтите, диаметр отверстий зависит от толщины болванки:

• диаметр для 20-ти миллиметровой детали составит 3 мм;
• матрица толщиной 25 мм — диаметр 4 мм;
• толщина 40 мм — диаметр 6 мм.

Видео: как сделать матрицу для гранулятора

После отверстия следует отшлифовать. Матрицу устанавливают на наконечник шнекового вала.

Крышка

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Важно! Крышку желательно сделать с запасом, а не впритык. Возможно, потом придётся изготовить матрицу большего размера

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Важно! Колесо, на которое будет натягиваться ремень, не должно быть зубчатым: это увеличит риск поломки двигателя в результате перегрева

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Необязательно приобретать весь инвентарь: существует множество советов и мастер-классов от народных умельцев, способных переделать любое подручное средство в полезное приспособление. Эта статья пригодится как начинающему фермеру, так и опытному заводчику. Из нее вы узнаете, как изготовить гранулятор своими руками — рассмотрим несколько моделей и способов.

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство

Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

редуктор; емкости под сырье и готовый продукт.

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Виды

Грануляторы бывают нескольких типов.

К самым распространенным относятся:

С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.

Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

Как организовать завод по производству пеллет

Для организации производственного цеха средней мощности достаточно помещения 100 кв. метров с хорошими подъездными путями и электросетью 380 В. При наличии в помещении двух ворот, наиболее эффективно расположить линию с началом в непосредственной близости от одних и с окончанием у других. Таким образом, необходимость перемещения сырья ограничится несколькими метрами, равно как и перемещение готовой продукции при загрузке. Если ворота расположены в одной стене, линию можно развернуть на 180 градусов.

Так как производственный процесс полностью автоматизирован, для обслуживания оборудования требуется всего один человек с квалификацией, достаточной для контроля работы и оценки текущего состояния механизмов. Эту роль может выполнять как сам предприниматель, так и наемный работник.

При загрузке больших объемов готовой продукции, а также для уборки помещения потребуются дополнительно 1-2 разнорабочих. Для диагностики и планового обслуживания механизмов можно приглашать механика, работающего на аутсорсе.

Финансовый план производства пеллет

Открытие завода потребует больших финансовых вложений. Часто предприниматели, не имеющие возможности вложить крупную сумму, стараются подключить сторонних инвесторов, предлагая им ознакомиться с бизнес планом производства

Грамотный проект обязательно привлечет их внимание. Обусловлено это перспективностью бизнеса, ориентированного на поставку топливных гранул не только в большинство российских городов, но и на европейский рынок

Чтобы рассчитать окупаемость предприятия и возможную прибыль, необходимо принять во внимание множество аспектов, включающих следующие показатели:

• рабочий день – 8 ч.;
• количество рабочих дней в месяце – 22;
• отношение расходов к валовому доходу – 30%.

Сырье стоит около 100 руб. за кубический метр. Для изготовления 1000 кг пеллет расходуется 7,5 м3 опилок, щепы, стружки, лузги.

Стоимость продукции зависит от ее качества (количества примесей в гранулах):

• высший сорт – до 4 500 руб. за тонну;
• пеллеты среднего качества – до 4 000 руб. за тонну;
• низкосортные гранулы – до 3 500 руб. за тонну.

Для дальнейших расчетов нужно вычислить дневную и ежемесячную выручку:

• мощная линия производит 2 тонны пеллет, 16 тонн в день, умножаем на 4 000 (среднее арифметическое стоимости) и на 22 – 1 408 000 руб.;
• оборудование средней мощности выпустит в два раза меньшее количество пеллет – на 704 000 руб.

Себестоимость гранул для топлива составляет 750 руб. за тонну (100х7,5). Расходы на электричество, аренду, зарплату и другие составляют 30% от выручки, или 1200 руб. То есть, с 1 тонны продукта можно получить 2050 руб. чистой прибыли. За месяц сумма составит 721 000 руб.

Наиболее рентабельными считаются фабрики, оборудование которых оснащено электродвигателями или приводами от вала трактора. Мощная линия окупит себя гораздо быстрее, чем та, которая изготавливает до 1000 кг гранул. Последняя окупится в течение 10-12 месяцев.

Как организовать завод по производству пеллет

Перед зарождением предприятия грамотный бизнесмен переработает несколько бизнес планов и сделает дальнейшие прогнозы на развитие своего завода. Чтобы приступить к постройке личного дела нужно рассмотреть все негативные и положительные стороны производства. И только потом для начала функционирования бизнеса нужно провести аналитику по следующим пунктам:

1. Выявить рынки сбыта
2. Определить покупателей;
3. Оценить примерные риски, затраты, расходы на испорченную продукцию
4. Установить стоимость оплаты труда рабочих
5. Выявить прямых конкурентов
6. Изучить технологию изготовления
7. Найти качественное оборудование для закупки
8. Организовать помещение, отвечающее всем требованиям
9. Найти кадры и пиар-лицо
10. Определить стоимость продукции
11. Провести набор в логистический коллектив

Бизнес по производству пеллет регистрируется как «ООО Название фирмы». Стоит понимать, что сейчас на рынке больше 150 заводов-конкурентов, поэтому для начала работы нужно чётко обдумать проект и личные преимущества. Чтобы уровень спроса был выше, лучше со временем нарабатывать базу за границей, чтобы получить сертификат на международную торговлю. Иностранные рынки более востребованы к русским древесным пеллетам, из-за нехватки сырья в своих странах. Востребованные предприятия сбывают за границу (экспортируют) пеллеты по 300 евро за тонну продукции. На сегодняшний день, это лучший показатель на рынке.

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

• высокая производительность;
• простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

• мотор;
• редуктор;
• подшипники — 2 шт. под диаметр посадочного отверстия;
• металлическая болванка под матрицу;
• прут металлический 10 мм;
• трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

1. 1. Выбор вала.
2. 2. Проточка посадочных отверстий под подшипники.
3. 3. Накатка и обварка прута.
4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Технология производства пеллет для малого завода

Бизнес по производству пеллет – это завод по переработке отходов. Заниматься переработкой отходов – актуально, выгодно и гуманно. Особенно выгодно если перерабатывать отходы в топливо безопасное для окружающей среды. На заводе можно производить пеллеты из различного вида сырья: древесных опилок, стружки, коры, соломы, шелухи подсолнечника, сухих стеблей кукурузы и т.п. Конечно, пеллетные гранулы могут отличаться по своим характерным свойствам в зависимости от сырья, из которого их производят.

Главный показатель, влияющий на стоимость древесных гранул – процент зольности. Чем выше процентное содержание золы, тем ниже стоимость гранулированной древесины.

Технология производства пеллет проста и понятна. Сырье при необходимости следует измельчить до размера мелких опилок (тирсы) и если нужно предварительно подсушить (рекомендуемая влажность сырья до 20%). После чего опилки подаются в роликовый или шнековый пресс-гранулятор где подобно мясорубки выдавливаются через специальную решетчатую матрицу готовые цилиндрические пеллеты. Каждое дерево в своем составе содержит клеящее вещество «лигнин». Благодаря лигнину из опилок формируются цельные гранулы цилиндрической формы. Опилки в прессе-грануляторе нагреваются и выделяют лигнин, который под воздействием температуры превращается в натуральный природный клей. Древесная смола сама по себе горит долго и ровно.

Как организовать изготовление пеллет своими руками

Достаточно высокая стоимость топливных гранул делает вопрос о том, как сделать пеллеты самостоятельно, очень актуальным для собственников частных домов и дач, желающих использовать данный вид топлива. Следует сразу сказать, что сделать самодельный гранулятор для изготовления пеллет можно. Однако прежде чем приступать к реализации такого проекта, необходимо очень взвешенно оценить свои возможности. Изготовление подобного оборудования, в процессе функционирования которого создаются значительные нагрузки, требует не только достаточно серьезной технической подготовки и наличия соответствующих навыков, но и применения токарного, фрезерного, сварочного оборудования, а также слесарных инструментов. Все это предполагает наличие высокой квалификации и достаточного опыта осуществления работ подобного характера.

Устройство самодельного гранулятора

Важнейшим условием целесообразности самостоятельного изготовления топливных пеллет является наличие доступного по стоимости сырья, которое должно соответствовать определенным требованиям по своим качественным характеристикам. Если приобретать для самостоятельного изготовления пеллет сырье, которое придется подвергать предварительной обработке, стоимость готовой продукции может оказаться такой, что ее просто невыгодно будет использовать для отопления жилья.

При изготовлении пеллет своими руками также следует учитывать тот факт, что для производства подходит не любое древесное сырье. Оптимальными в плане получения качественных топливных гранул, которые отличаются плотной и устойчивой структурой, являются отходы древесины хвойных пород.

Чертеж корпуса и привода матрицы

Что потребуется

Для того чтобы сделать пеллеты в домашних условиях, как уже говорилось выше, потребуется станок для производства таких топливных гранул. Рассмотрим основные элементы его конструкции.

Плоская матрица круглой формы

Ее можно приобрести в готовом виде или изготовить самостоятельно, используя для этих целей лист металла. Толщина такого листа должна составлять не менее 20 мм. Отверстия в матрице, в которых будут формироваться топливные гранулы, должны иметь коническую форму. Приобретая или изготавливая самостоятельно матрицу для станка по производству топливных пеллет, следует иметь в виду: чем больше будет диаметр такого конструктивного элемента, тем выше будет производительность оборудования.

От диаметра отверстий в матрице зависит размер гранул

Принцип действия гранулятора с плоской матрицей

Мощные катки с зубчатыми рабочими поверхностями

Данные элементы, взаимодействуя с поверхностью матрицы, продавливают через ее отверстия сыпучую древесную массу, формируя плотные гранулы. Такие катки, насаженные на горизонтальный вал через подшипники качения, приводятся в действие вращающимся вертикальным валом. Степень прижима зубчатых катков к поверхности матрицы регулируется при помощи винтового механизма.

Зубчатые катки и матрица

Корпус устройства

Он изготавливается из трубы соответствующего диаметра или из свернутого в цилиндр металлического листа. Внутренний диаметр корпуса должен обеспечивать свободное вращение устанавливаемой в него матрицы.

Матрица с роликами внутри корпуса

Электродвигатель

Вал электрического двигателя соединяется с вертикальным штоком, приводящим во вращение матрицу.

Клиноременная передача

Мощная несущая рама

Для изготовления рамы обычно используется профильный прокат.

Самодельная установка для изготовления топливных гранул
