Крыша мансардного типа: виды, варианты, конструкция, фото

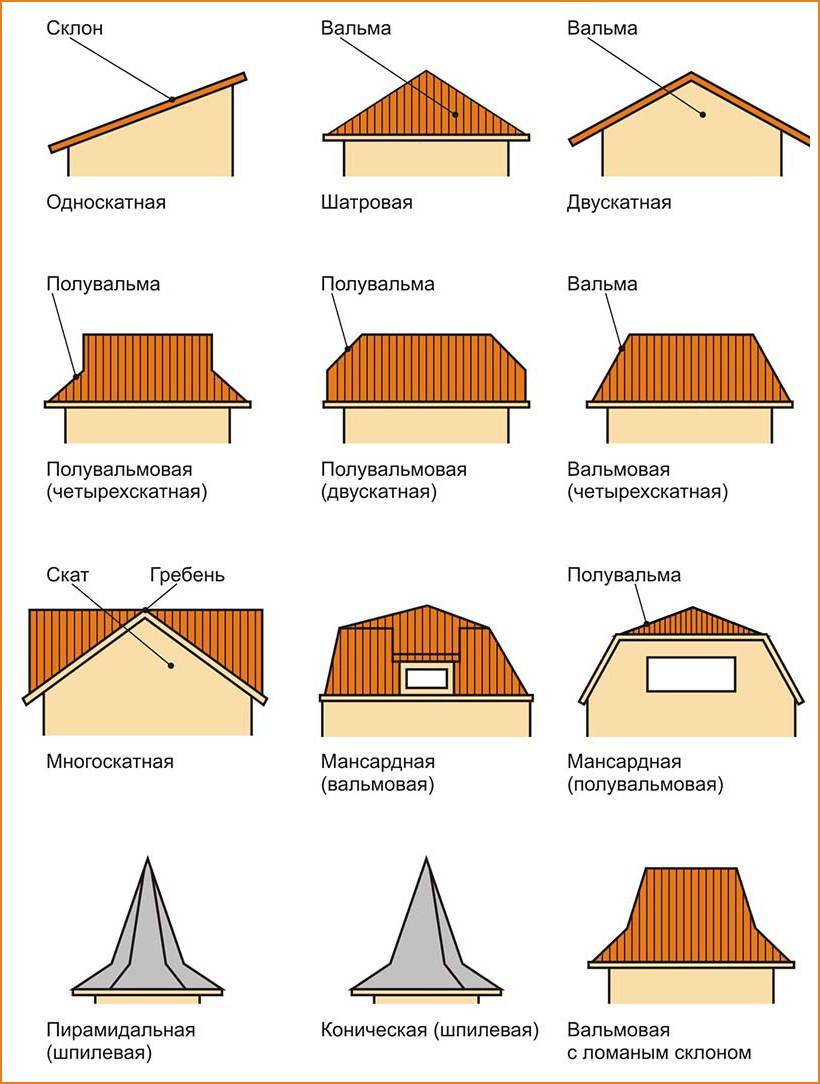

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

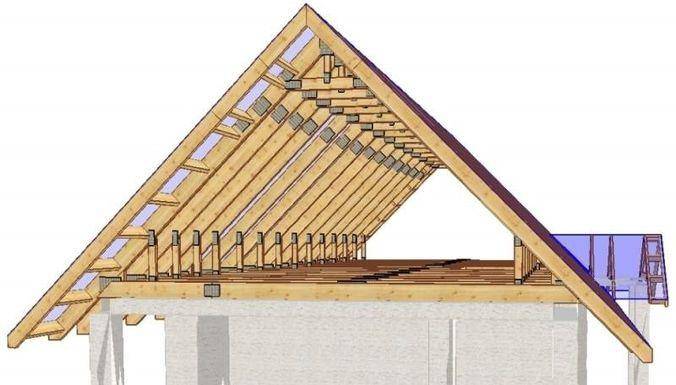

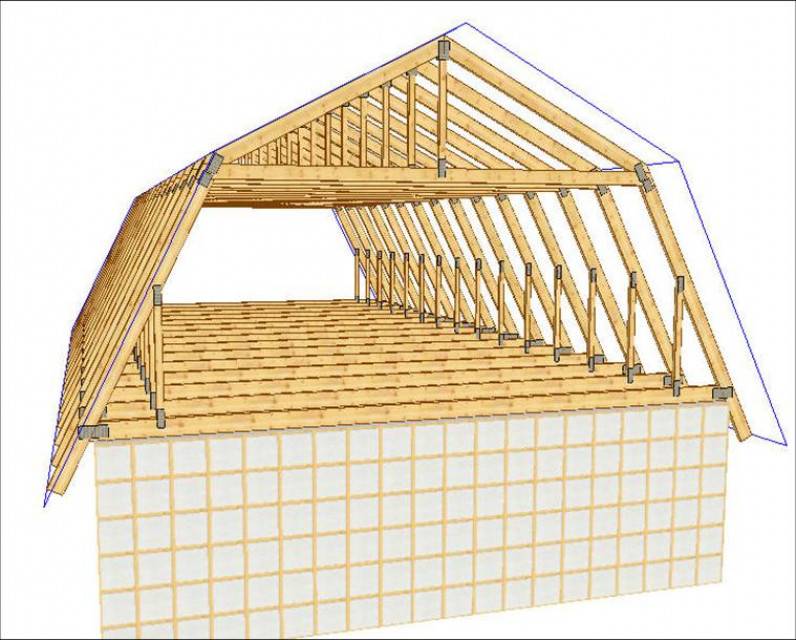

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

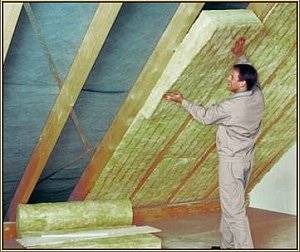

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Виды мансардной крыши

Односкатная мансардная крыша

Односкатная мансардная крышаОптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная мансардная крышаПростая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке. Недостаток – в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами. Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Несимметричная двускатная мансардная крышаНесимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

Ломаная мансардная крышаЛоманая мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крышаВальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Датская вальмовая мансардная крышаОдной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крышаПолувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Многоуровневая мансардная крышаСкатные крыши могут быть одно и многоуровневыми.

Многощипцовая мансардная крыша

Многощипцовая мансардная крышаНестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

Некоторые примеры оригинальной мансардной крыши – на фото.

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения

Как сделать чердак на мансарде

Чтобы не допустить ошибок при сооружении чердака на мансарде, можно воспользоваться определенным алгоритмом действий, он поможет сделать все грамотно и быстро:

Первое, то нужно сделать — это распланировать интерьер в помещении. Для таких целей лучше всего использовать компьютерные программы

Очень важно продумывать каждую мелочь.

Следует рассчитать свои финансовые возможности. Тут в расчет идут не только материалы на обустройство, но и на различные коммуникативные системы и разные мелочи.
Следующее, что необходимо сделать после планирования и расчетов – это закупить все необходимые материалы

Во время планирования лучше всего подготовить перечень таких вещей.
Следующий этап – уборка. Пред началом всех работ, стоит очистить помещение от предметов, в нем находящихся. Особенно, если это помещение было использовано под хранение каких-то предметов, то дополнительным мероприятием станет распределение всех предметов в удобные для хранения места.

Далее следует провести замер всех параметров комнаты. Определяется только жилое пространство. Отталкиваться в этом процессе необходимо от угла наклона крыши. В случае, если он равен больше 60 градусов, то высота будет равнять минимально 50 см, в случае с 30 градусным углом наклона – 1,5 метра. Если крыша имеет иные параметры ската, то расчет необходимо проводить, отталкиваясь от данных в СНиПе.
Следующий момент – это осмотр поверхностей крыши и пола. Нужно определить наличие или отсутствие гидроизоляционных материалов, утеплителя, обрешетки, а также определить их состояние. Если таковые конструкции имеются, то можно приступать к следующему этапу, если же нет, то стоит заняться их обустройством.

Чтобы сделать потолок на чердаке, нужно сперва соорудить дополнительную обрешетку, используя сосновые брусья. Крепление их проводится перпендикулярно балкам при помощи уголков из металла. Далее проводится укладка материала, обеспечивающего пароизоляционные свойства.
Далее оборудуется теплоизоляция при помощи плит каменной ваты с плотностью 35 кг/м3. Укладывать материал лучше двухслойно.

Обустройство пола происходит аналогичным образом. Изначально конструируется обрешетка, после чего укладывается пароизолирующая пленка и утеплитель.
Когда вся конструкция стен и пола будет готова, следует заняться организацией прохода в помещение, вырезав в необходимом месте проем. Планировать расположение входа, как и лестницы, следует на подготовительном этапе.

Также следует проложить коммуникации, желательно это проводить до момента основных работ. Систему коммуникаций рассчитать необходимо заранее.
Последний этап – отделка снаружи и внутри. Этот этап каждый проводит исходя из своих предпочтений, выбирает стилистику помещений, материал и общий интерьер.

ВНИМАНИЕ!

Для крыш, имеющих большой угол ската необходимо использовать утеплительный материал большей плотности.

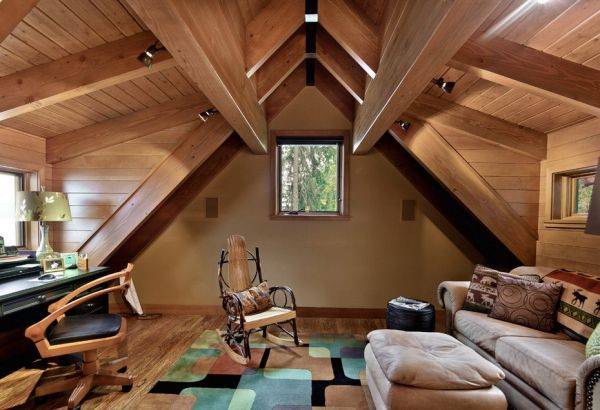

Чердачное помещение

Утепление чердака

Проект мансарды с двускатой ломаной крышей

Виды мансардных крыш

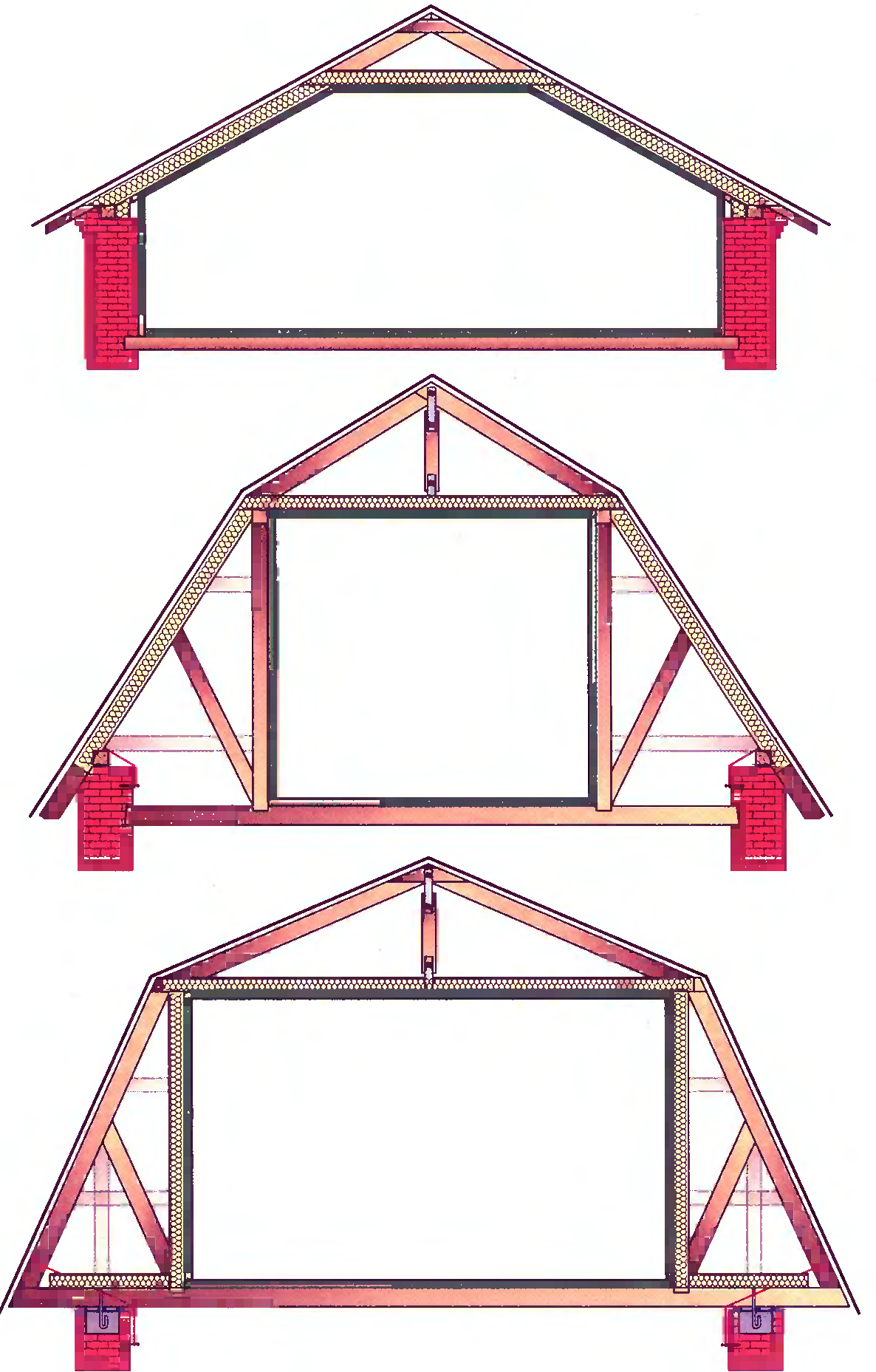

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Тип	Описание
Одноуровневая при кровле с двумя скатами	В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.
Одноуровневая при кровле ломаной	В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.
Одноуровневая с консолями выносными	Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.
Двухуровневая со смешанным типом опирания	Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши

Двускатные крыши

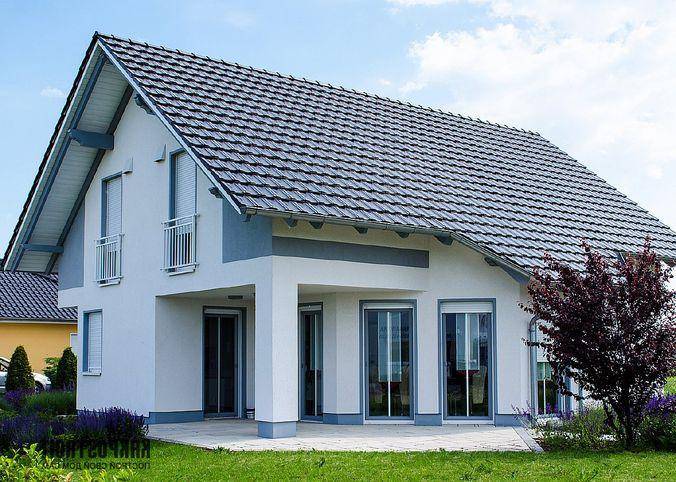

Двускатную конструкцию крыши наиболее часто используют для частного дома в нашем климатическом поясе. Расположенная под углом конструкция не позволяет скапливаться воде и снегу. Угол скатной крыши определяется, исходя из уровня осадков в актуальном регионе – чем больше осадков, тем больше угол скатной крыши.

Схема двускатной крыши

Практичность и возможность оборудовать чердак;

Нет необходимости чистить снег и воду вручную;

Широкие дизайнерские возможности;

Большинство кровельных материалов ориентировано на двускатную крышу;

Небольшая стоимость и быстрота возведения.

Классический вариант дома с двускатной крышей

Большое количество кровельных материалов, которые понадобятся для ее строительства.

Если планируется возведение мансарды, тогда необходимо позаботиться об увеличении количества окон, что усложнит конструкцию двускатной крыши.

Недостатки

Описывая преимущества, будет неразумно умолчать об имеющихся недостатках данного типа кровли.

Скошенные потолки. Они создают своеобразное геометральное пространство, которое не всегда удобно для комфортного проживания.
Хорошая теплоизоляция – непременное условие частного дома с мансардной крышей.
Высокое качество гидроизоляции. Дает возможность поддерживать оптимальный уровень влажности в помещении.
Высокая цена на специальные окна для мансард.
Отсутствие (полное или частичное) чердака.

Оценив все за и против, а также внимательно рассмотрев мансардные крыши, фото которых имеются в каталогах, можно делать выбор.

Виды сложных мансардных крыш

С возведением стандартной простой мансарды некоторые домашние умельцы справляются своими силами. Но в интернете есть много интересных фото мансардных крыш частных домов со сложными конфигурациями

Эти варианты привлекают внимание любителей оригинальных решений. В таких мансардах можно создавать уникальные интерьеры, максимально рационально использовать площадь

Большой популярностью у владельцев загородных коттеджей пользуются многощипцовые крыши. Это сложное архитектурное сооружение, требующее профессионального проектирования. Кровля состоит из целого ряда различных выступов, внутренние потолки отличаются сложной формой, могут иметь несколько уровней.

Сложная многощипцовая крыша

Многощипковая кровля отличается не только оригинальностью конструкции. Есть у нее и другие достоинства. Крыша с несколькими видами склонов:

обеспечивает качественный сход осадков, исключает их скопление;
имеет стропильную систему повышенной прочности;
обладает максимальной устойчивостью к нагрузкам.

Создавать такую конструкцию могут только опытные специалисты. Создание несущей системы, кровельного пирога, монтаж кровельного материала в таких сооружениях имеют определенную специфику, требуют квалификации, опыта.

Многощипцовая крыша имеет систему повышенной прочности

Если мансардная крыша выступает за периметры дома, может сооружаться несимметричная кровля. Острый угол конструкции приходится на опоры, установленные на расстоянии от дома. Под выступающей частью обычно оборудуется терраса, входная группа с открытой площадкой. В такой мансарде можно не монтировать окна на наклонной поверхности.

Просторное чердачное помещение создается под крышей вальмового типа, имеющей четыре ската. Такая конструкция имеет оригинальный вид, отлично украшает дом. Окна монтируются на наклонных плоскостях, могут возводиться кукушки различной формы.

Крыша вальмового типа

Мансарды могут оборудоваться в односкатных крышах. Оптимальным углом наклона в таких конструкциях является 40°.

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Описание мансардной крыши

Типичная мансардная крыша характеризуется уклоном нижнего ската примерно до 60 °, в то время как верхний скат имеет уклон до 30 °. Мансардная крыша может быть шатровой или шатровой.

Недостатком мансардной крыши является сложная и трудновыполнимая конструкция и необходимость очень тщательной подготовки покрытия.

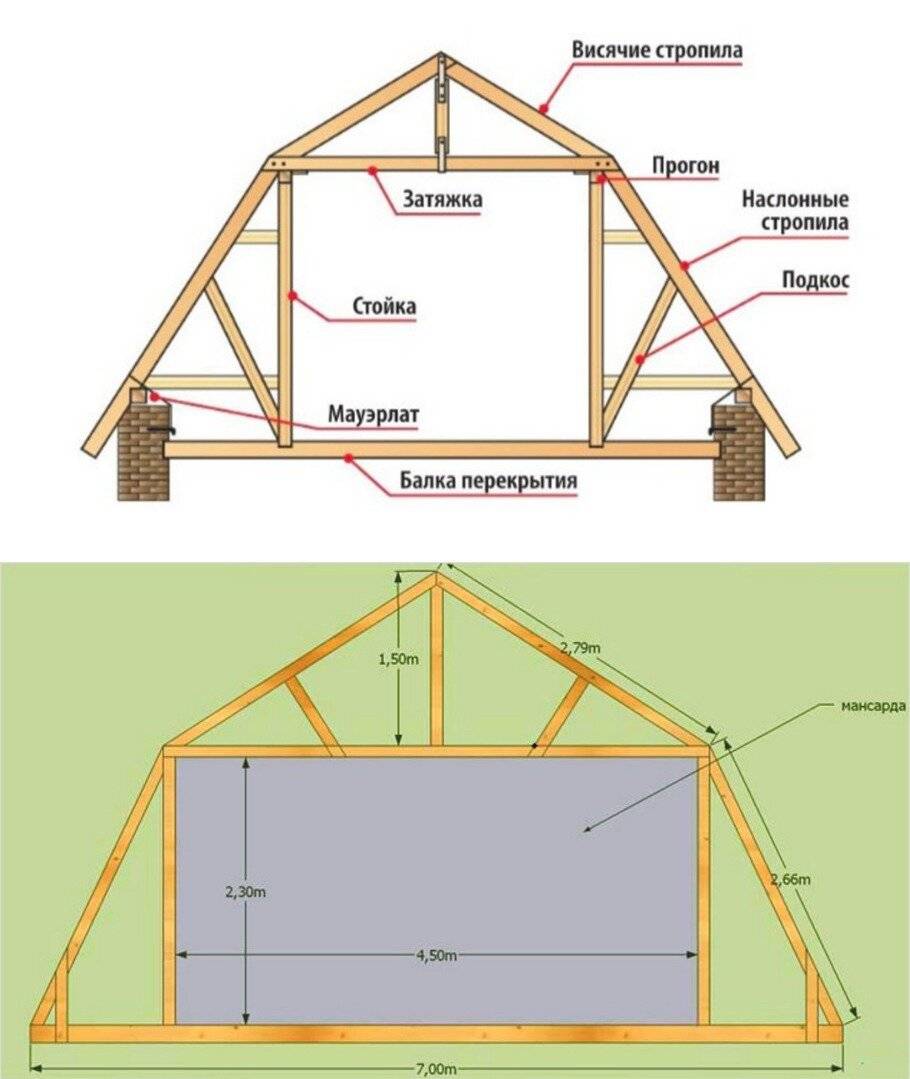

Ферма в двухэтажной крыше представляет собой конструкцию прогонно-клещевой конструкции.
В местах срыва ската крыши могут появиться протечки, в результате чего дождь и снег проникают в щели и охлаждают интерьер.
Мансардная крыша может венчать и современное здание. Все чаще архитекторы используют такую конструкцию крыши для создания конструкций современных одноквартирных домов, а также многоквартирных домов.
В обоих случаях цель — создать на чердаке комфортное жилое пространство и максимально использовать строение.

Мансардные крыши на современных строительных блоках выглядят несколько иначе, чем их исторические аналоги. Обычно они имеют более простую конструкцию и покрываются не плиткой, а современными материалами, например, панелями из листового металла.

Новейшие материалы и технологии позволяют устанавливать в такие крыши даже панорамные окна, что очень привлекательно выглядит и обеспечивает еще большую функциональность мансарды.

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:

Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.

Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.

Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.

Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.

Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.

Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.

Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.

Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.

Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.
