Мансардная крыша своими руками пошагово + видео

Способы монтажа мансардной крыши

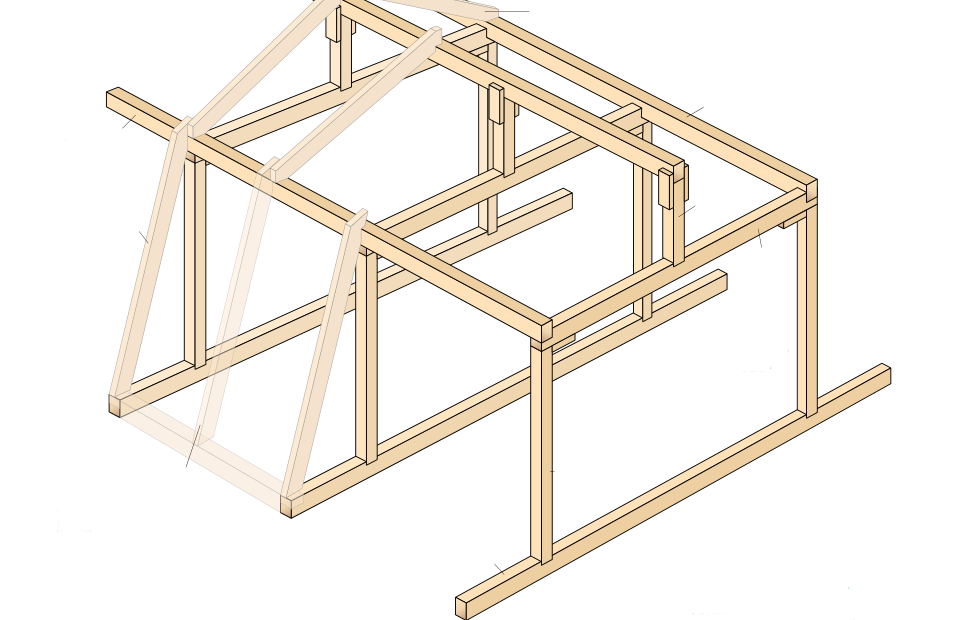

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

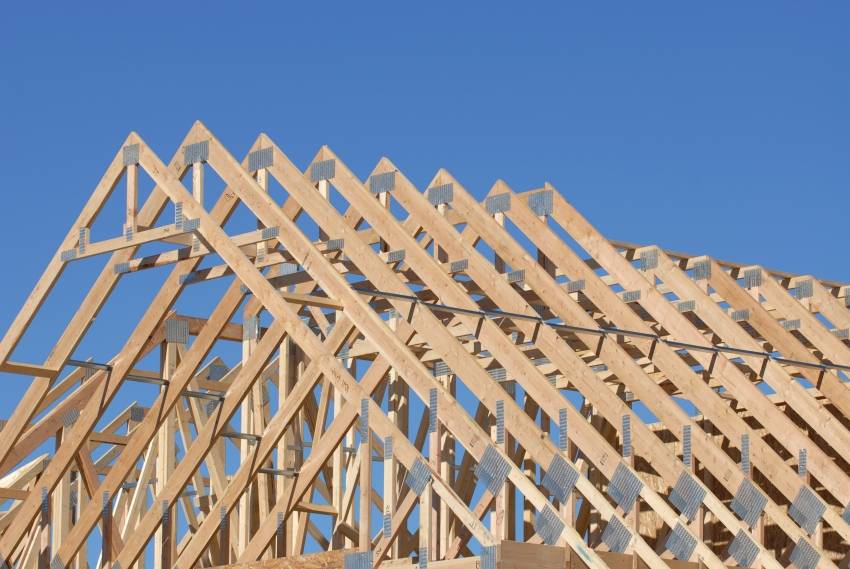

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

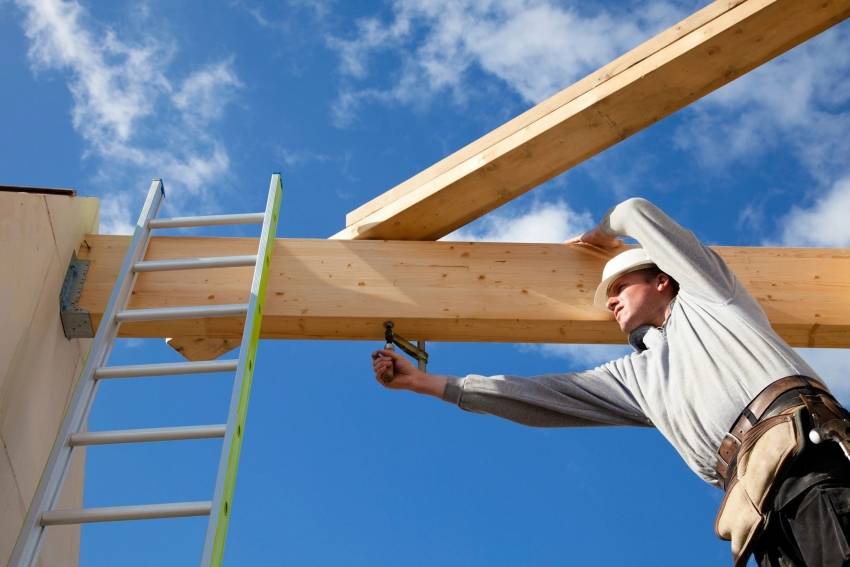

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

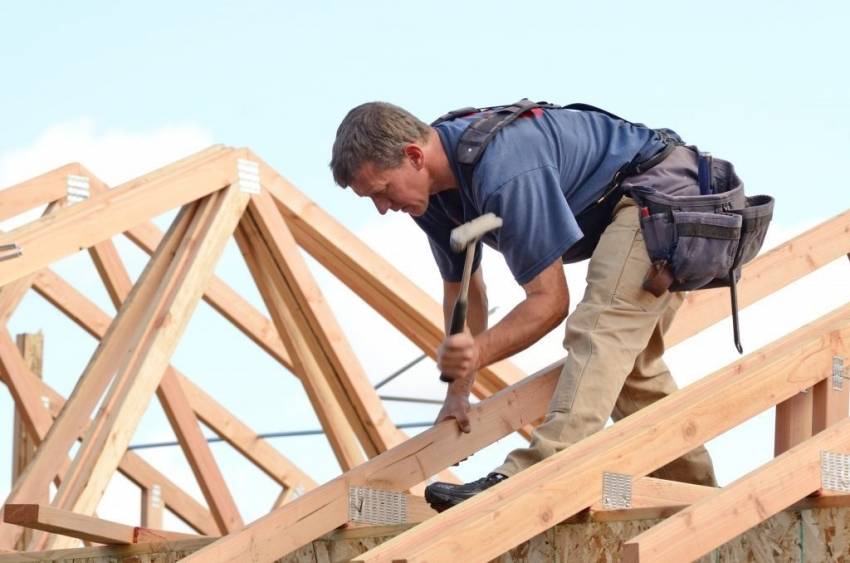

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

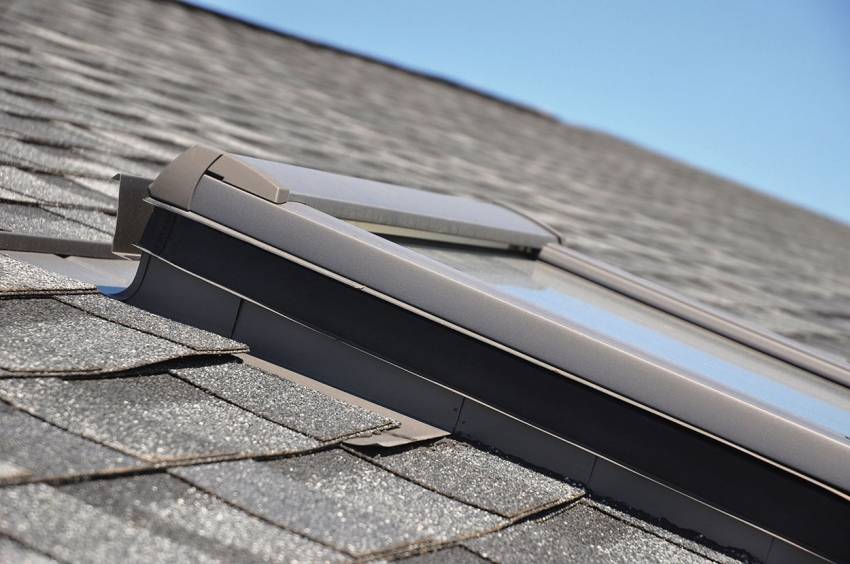

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

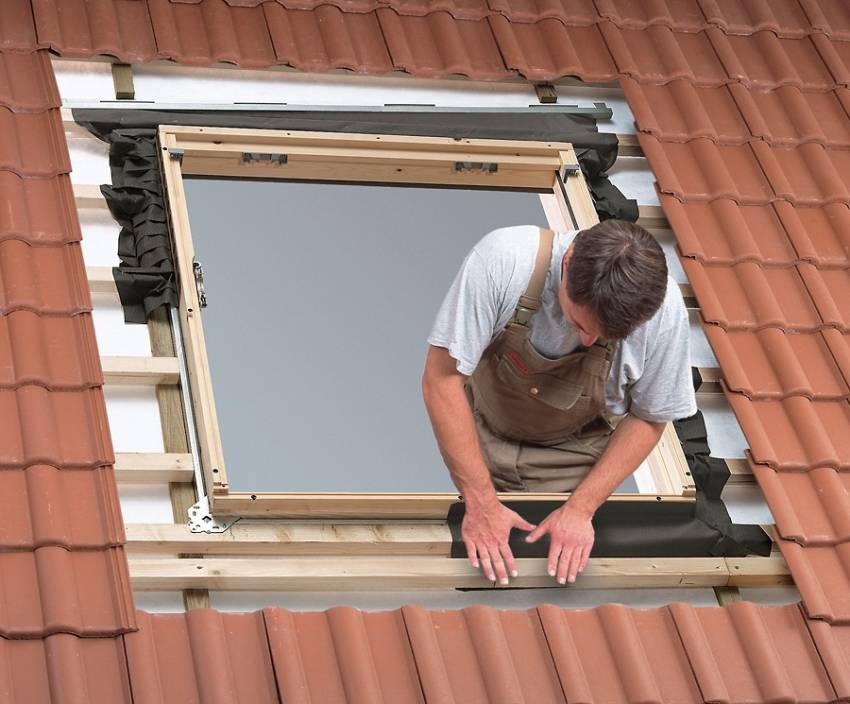

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Стропильная система

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

  • Sg расчётный вес снежного покрова (по таблице);
  • Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

  • При уклоне кровли менее 250 поправочный коэффициент равняется 1;
  • При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\пВысота строения в метрахЗона АЗона БЗона В
1До 50.750.50.4
2От 5 до 1010.650.4
3От 10 до 201.250.850.55
  • зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
  • зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
  • зона В – городские участки с плотно расположенными многоэтажными строениями.

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

  • Электродрель;
  • Шуруповёрт;
  • Пила;
  • Электролобзик;
  • Болгарка с диском по дереву;
  • Стамеска;
  • Топор;
  • Строительный уровень;
  • Отвес;
  • Измерительные приборы и карандаш.

Что такое мансарда

Согласно нормативным документам мансардный этаж — это объем под кровлей, который используется для размещения жилых и подсобных помещений. При этом высота наружных стен должна составлять не более 1,5 м в общем случае, иначе пространство будет считаться полноценным жилым этажом.

Мансарда своими руками — это выгодно как при строительстве, так и при эксплуатации частного дома. В первом случае снижаются затраты за счет того, что уменьшается высота вертикальных ограждающих конструкций. Кровля берет на себя эту функцию не переставая выполнять свое первоначальное предназначение.

Мансарда — это подкровельное помещение, которое можно обустроить под отдельную комнату для проживания

При эксплуатации снижение затрат может заключаться в следующем:

  1. Уменьшается отапливаемого объема помещений, следственно происходит снижение затрат на отопление, которые являются внушительной статьей расходов на коммунальные услуги.
  2. После завершения строительства дом должны обмерять специалисты из БТИ, после чего выдается паспорт объекта. Именно исходя из приведенных в нем значений площади начисляются налоги и происходит оплата коммунальных услуг (при условии подключения к централизованным системам и отсутствии приборов учета, что сейчас практически не встречается). Площадь марсардного этажа включается в площадь всего дома с коэффициентами 0,7 или 0,8 в зависимости от высоты наружной стены и угла наклона кровли, что позволяет существенно экономить в течении всего срока эксплуатации объекта.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

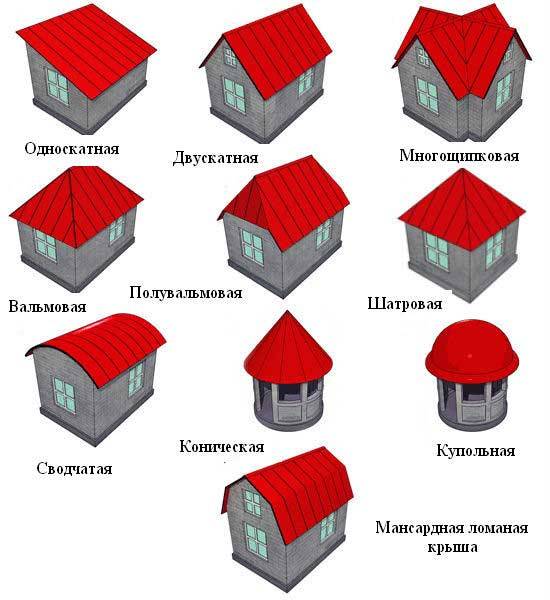

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

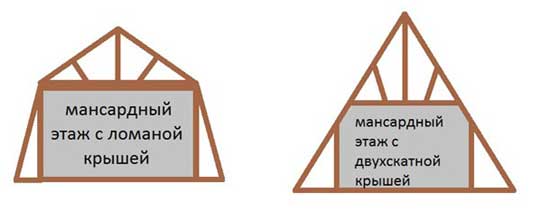

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

  1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:
  • Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
  • Далее по этим вмятинам высверливают отверстия.
  • На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
  • Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.
  1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.
  1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
  2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
  3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
  4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:
  • Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
  • Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
  • Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Видео о том, как построить мансардную крышу для небольшого частного дома своими руками:

https://youtube.com/watch?v=eo_AenJ19zE

  1. Поскольку наша крыша своими руками ломаная, далее нам необходимо выполнить монтаж верхних стропил. Для этого нужно предварительно найти центр крыши. Чтобы это было проще сделать, можно воспользоваться временными стойками, зафиксированными на мауэрлате и крайней торцевой затяжке. В этом случае край доски будет проходить по центральной линии крыши. По нему и ровняют стропила. Монтаж верхних стропил также выполняется с помощью шаблона. Стропила крепят на прогоны стальным уголком, а в верхней части соединяют посредством металлических пластин. Для сохранения вертикального положения все стропила дополнительно фиксируют подкосами.
  2. Далее монтируют подвесные стойки (бабки), которые верхним краем крепят к точке соединения стропил, а нижним – к затяжке.
  3. Под нижние стропила также ставят подкосы и закрепляют на уголки. После этого разрешается убирать временные стойки и подпорки.
  4. Затем зашивают фронтоны, крепят кобылки, выполняют установку окон. Далее по сплошной или разреженной обрешетке, уложенной по гидроизоляционному ковру и контррейке, укладывается кровельное покрытие.

Стропильная система мансардной крыши. Расчет и возведение

Схема стропильной системы ломаной двускатной кровли достаточно проста. Состоит она из таких элементов, как:

  • Мауэрлат – брус, прикрепленный к стенам, на который опираются ноги;
  • Наслонные (нижние) стропила;
  • Висячие стропила (верхние);
  • Стойки, подкосы и затяжки.

Строительство мансардной крыши стоит начинать только после составления проекта и расчета длины всех необходимых элементов стропильной системы. Прежде всего следует выбрать угол наклона скатов (для нижней части он обычно больше, чем для верхней), а также высоту будущей комнаты в мансарде. После этого длину элементов можно будет рассчитать по формулам:

Длина наслонного стропила

С=A/sin β, где С-длина наслонного стропила, А-высота комнаты в мансарде, β-угол ската. К полученному результату С в этом случае необходимо будет добавить еще сантиметров 40-50 на козырек.

Длина затяжки (ригеля)

Е=С2-А2, где Е-ширина «глухого» угла. D=N-2E, где D-длина затяжки, N-ширина здания.

Длина висячего стропила

I=D/2, W=I/cos β, где W-длина висячего стропила

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Итак, все расчеты выполнены. Теперь посмотрим, как возводится мансардная крыша своими руками, а вернее ее стропильная система:

  1. 1) В первую очередь на анкерные болты, залитые в стены при возведении, крепится мауэрлат;
  2. 2) Далее выставляются стойки (их длина равна высоте жилого помещения в мансарде). Фиксируют их с помощью временных распорок;
  3. 3) Затем монтируют прогон;
  4. 4) На него кладут затяжку;
  5. 5) На следующем этапе устанавливают нижние стропила. Расстояние между ними обычно составляет ;
  6. 6) Монтируют верхние стропила;
  7. 7) Обшивают фронтон.

Составляющие стропильной системы чаще всего крепятся друг к другу посредством оцинкованных уголков. Раскраивать ноги лучше всего по шаблону. Делается он из тонкой доски, ширина которой равна ширине самих стропил.

Кровельный пирог крыши мансарды

Крыша мансарда своими руками должна возводиться с соблюдением всех положенных технологий. Для кровельного пирога они таковы:

Важно: Гидроизоляционная пленка должна быть прикреплена с провисом. Дело в том, что кровля подвержена разного рода подвижкам

В случае сдвига элементов в результате усадки или по каким-либо другим причинам, установленная внатяг пленка может просто порваться.

Утепление крыши

Совет: Окна мансарды устраиваются между стропилами. В том случае, если предполагается использовать заводской вариант рамы, стоит сделать расстояние между ногами в 80см. Именно на такой шаг рассчитано большинство покупных окон. Надеемся, теперь вам более или менее понятно, как построить мансардную крышу. При наличии хотя бы минимума опыта в строительстве, разобраться во всех тонкостях сборки этой конструкции будет не сложно.

Видео по теме “Крыша мансарда своими руками”:
