Драйверы для светодиодов – все что нужно знать домашнему мастеру

Текущие правила выбора конвертера

Чтобы приобрести преобразователь светодиодной лампы, следует изучить ключевые особенности устройства. Стоит полагаться на выходное напряжение, номинальный ток и мощность.

Мощность светодиода

Давайте проанализируем начальное выходное напряжение, которое зависит от нескольких факторов:

  • величина потерь напряжения на PN переходах кристаллов;
  • количество светодиодов в цепи;
  • схема подключения.

Параметры номинального тока могут определяться характеристиками потребителя, а именно мощностью светодиодных элементов и степенью их яркости.

Этот индикатор будет влиять на ток, потребляемый кристаллами, диапазон которого варьируется в зависимости от требуемой яркости. Задача преобразователя – подавать на эти элементы необходимое количество энергии.

Мощность устройства зависит от мощности каждого светодиодного элемента, их цвета и количества.

Для расчета потребления энергии используйте следующую формулу:

PH = PLED * N,

Где

  • PLED – электрическая нагрузка, создаваемая диодом,
  • N – количество кристаллов в цепочке.

Полученные показатели не должны быть меньше мощности водителя. Теперь необходимо определить требуемый номинал.

Максимальная мощность устройства

При этом следует учитывать, что для обеспечения стабильной работы преобразователя его номиналы должны превышать полученное значение PH на 20-30.

Тогда формула принимает вид:

Pmax ≥ (1,2..1,3) * PH,

где Pmax – номинальная мощность источника питания.

Помимо мощности и количества потребителей на плате, сопротивление нагрузки также зависит от цветовых факторов потребителя. При одинаковом токе в зависимости от оттенка у них разная скорость падения напряжения.

Взять, к примеру, светодиоды американской компании Cree линейки XP-E красного цвета.

Их характеристики следующие:

  • падение напряжения 1,9-2,4В;
  • ток 350 мА;
  • средняя потребляемая мощность 750 мВт.

Аналог зеленого цвета при таком же токе будет иметь совершенно другие показатели: потери на PN переходах 3,3-3,9 В и мощность 1,25 Вт.

В итоге можно сделать выводы: драйвер на 10 Вт используется для питания двенадцати красных или восьми зеленых кристаллов.

Схема подключения светодиодов

Выбор драйвера следует производить после определения схемы подключения потребителей светодиодов. Если сначала купить светодиоды, а потом подобрать к ним преобразователь, то этот процесс будет сопровождаться множеством сложностей.

Чтобы найти устройство, гарантирующее работу такого количества потребителей при определенной схеме подключения, придется потратить много времени.

Возьмем пример с шестью потребителями. У них потеря напряжения 3В, потребление тока 300мА. Для их подключения можно использовать один из способов, и в каждом случае требуемые параметры блока питания будут разными.

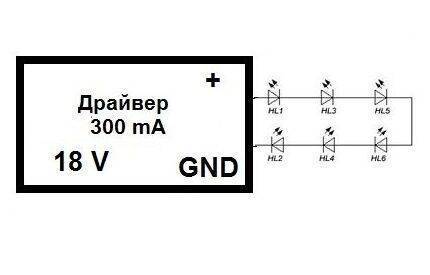

В нашем случае при последовательном подключении требуется блок 18В с током 300мА. Основное преимущество этого метода в том, что по всей линии проходит одинаковая сила, соответственно, все диоды горят с одинаковой яркостью.

Если используется параллельное позиционирование, достаточно использовать преобразователь 9 В, однако значение потребляемого тока будет удвоено по сравнению с предыдущим методом.

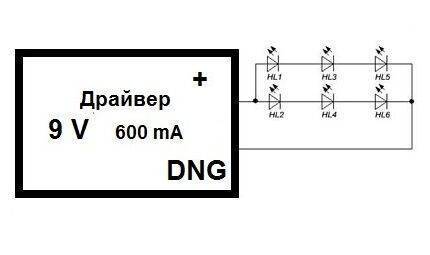

Если используется последовательный метод с формированием пар из двух светодиодов, то используется драйвер с теми же характеристиками, что и в предыдущем случае. В этом случае яркость освещения уже будет равномерной.

Однако и здесь были некоторые отрицательные нюансы: при подаче питания на группу из-за разброса характеристик один из светодиодов может открываться быстрее второго, соответственно через него будет протекать ток, вдвое превышающий номинал.

Многие типы светодиодов домашнего освещения рассчитаны на такие кратковременные пики, но этот метод требуется меньше.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

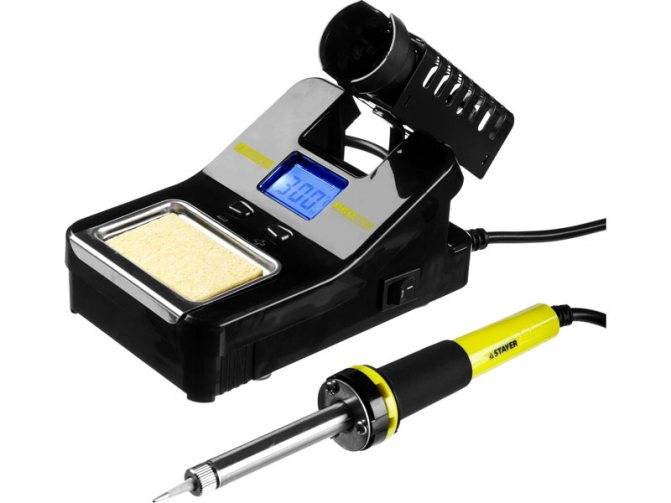

Так выглядит паяльная станция. Стоимость ее довольно высока

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки

Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

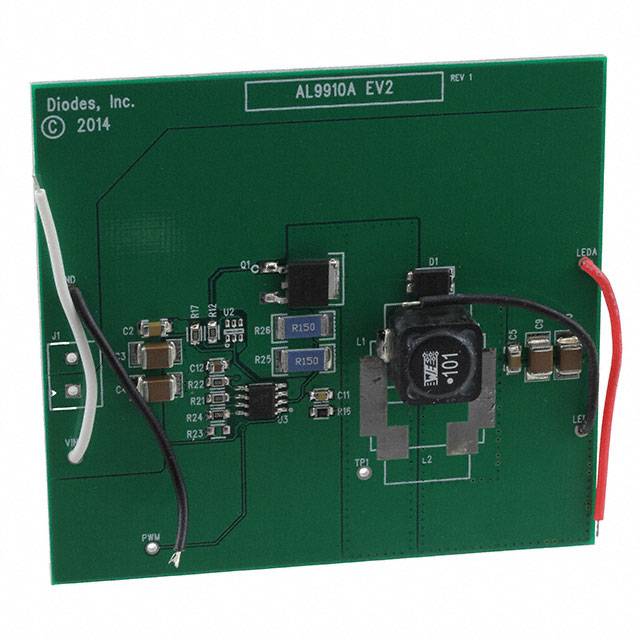

AL9910

Diodes Incorporated создала одну весьма интересную микросхему драйвера светодиодов: AL9910. Любопытна она тем, что ее рабочий диапазон напряжений позволяет подключать ее прямо к сети 220В (через простой диодный выпрямитель).

Вот ее основные характеристики:

  • входное напряжение – до 500В (до 277В для переменки);
  • встроенный стабилизатор напряжения для питания микросхемы, не требующий гасящего резистора;
  • возможность регулировки яркости путем изменения потенциала на управляющей ноге от 0.045 до 0.25В;
  • встроенная защита от перегрева (срабатывает при 150°С);
  • рабочая частота (25-300 кГц) задается внешним резистором;
  • для работы необходим внешний полевой транзистор;
  • выпускается в восьминогих корпусах SO-8 и SO-8EP.

Драйвер, собранный на микросхеме AL9910 не имеет гальванической развязки с сетью, поэтому должен использоваться только там, где невозможно прямое прикосновение к элементам схемы.

Микросхема выпускается в двух модификациях: AL9910 и AL9910a. Отличаются минимальным напряжением запуска (15 и 20В соответственно) и выходным напряжением внутреннего стабилизатора ((7.5 или 10В соответственно). Еще у AL9910a немного выше потребление в спящем режиме.

Стоимость микросхем – около 60 руб/шт.

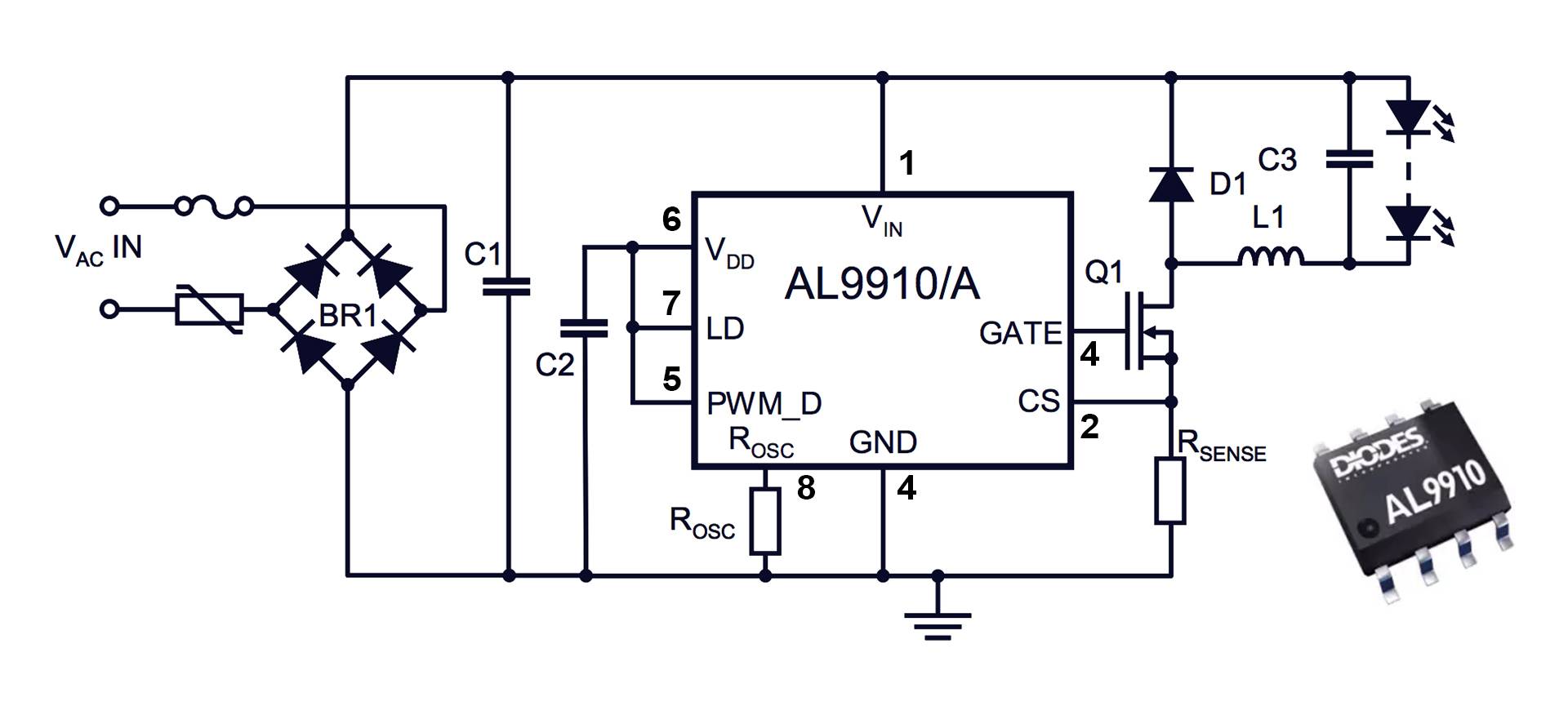

Типовая схема включения (без диммирования) выглядит так:

Здесь светодиоды всегда горят на полную мощность, которая задается значением резистора Rsense:

Rsense = 0.25 / (ILED + 0.15⋅ILED)

Для регулировки яркости 7-ую ногу отрывают от Vdd и вешают на потенциометр, выдающий от 45 до 250 мВ. Также яркость можно регулировать, подавая ШИМ-сигнал на вывод PWM_D. Если этот вывод посадить на землю, микросхема отключается, выходной транзистор полностью закрывается, потребляемый схемой ток падает до ~0.5мА.

Частота генерации должна лежать в диапазоне от 25 до 300 кГц и, как уже было сказано ранее, она определяется резистором Rosc. Зависимость можно выразить следующим уравнением:

fosc = 25 / (Rosc + 22), где Rosc – сопротивление в килоомах (обычно от 75 до 1000 кОм).

Резистор включается между 8-ой ногой микросхемы и “землей” (или выводом GATE).

Индуктивность дросселя рассчитывается по страшной на первый взгляд формуле:

L ≥ (VIN – VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED)

Пример расчета

Для примера давайте рассчитаем параметры элементов обвязки микросхемы для двух последовательно включенных светодиода Cree XML-T6 и минимального напряжения питания (15 вольт).

Итак, допустим, мы хотим, чтобы микросхема работала на частоте 240 кГц (0.24 МГц). Значение резистора Rosc должно быть:

Rosc = 25/fosc – 22 = 25/0.24 – 22 = 82 кОм

Идем дальше. Номинальный ток светодиодов – 3А, рабочее напряжение – 3.3В. Следовательно, на двух последовательно включенных светодиодах упадет 6.6В. Имея эти исходные данные, можем рассчитать индуктивность:

L ≥ (VIN – VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED) = (15-6.6)⋅6.6 / (0.3⋅15⋅240000⋅3) = 17 мкГн

Т.е. больше или равно 17 мкГн. Возьмем распространенную фабричную индуктивность на 47 мкГн.

Осталось рассчитать Rsense:

Rsense = 0.25 / (ILED + 0.15⋅ILED) = 0.25 / (3 + 0.15⋅3) = 0.072 Ом

В качестве мощного выходного MOSFET’а возьмем какой-нибудь подходящий по характеристикам, например, всем известный N-канальник 50N06 (60В, 50А, 120Вт).

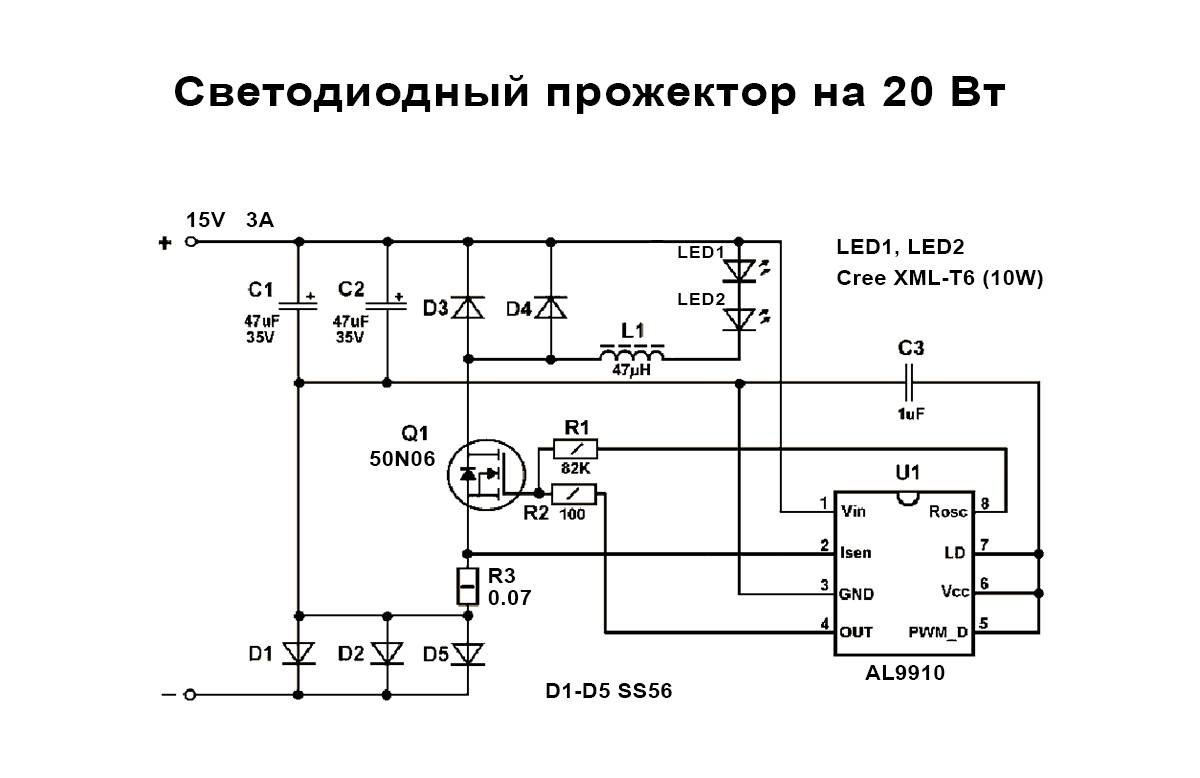

И вот, собственно, какая схема у нас получилась:

Не смотря на указанный в даташите минимум в 15 вольт, схема прекрасно запускается и от 12, так что ее можно использовать в качестве мощного автомобильного прожектора. На самом деле, приведенная схема – это реальная схема драйвера светодиодного прожектора 20 ватт YF-053CREE, которая была получена методом реверс-инжиниринга.

Рассмотренные нами микросхемы драйверов светодиодов PT4115, CL6808, CL6807, SN3350, AL9910, QX5241 и ZXLD1350 позволяют быстро собрать драйвер для мощных светодиодов своими руками и широко применяются в современных LED-светильниках и лампах.

В статье были использованы следующие радиодетали:

Светодиоды
Cree XM-L T6 (10Вт, 3А)135 руб/шт.
Cree XM-L2 T6 (10Вт, 3А, медь)360 руб/шт.
Транзисторы
40N0611 руб/шт.
IRF741314 руб/шт.
IPD090N03L14 руб/шт.
IRF720117 руб/шт.
50N0612 руб/шт.
Диоды Шоттки
STPS2H100A (2А, 100В)15 руб/шт.
SS34 (3А, 40В)90 коп/шт.
SS56 (5А, 60В)3.5 руб/шт.

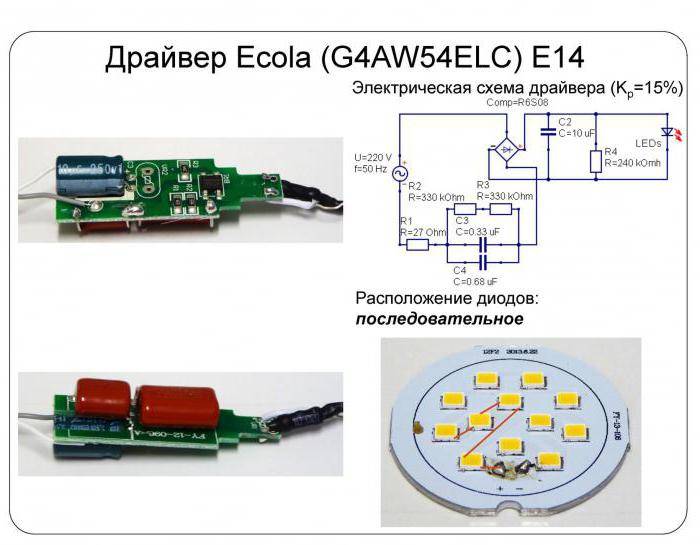

Классическая схема драйвера

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

  1. Разделитель напряжения на емкостном сопротивлении.
  2. Выпрямитель.
  3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Вариант компоновки

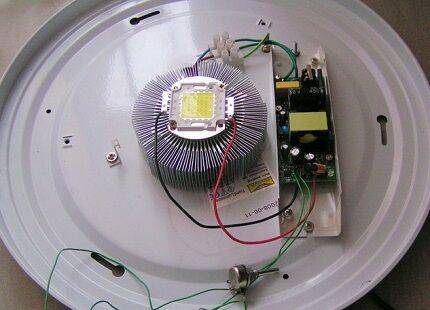

Разместить все элементы можно в корпусе от старой лампы дневного света. В ней уже все имеется – корпус, патрон, плата (которую можно повторно использовать). Внутри расположить все элементы блока питания и микросхему можно без особого труда. А с внешней стороны установить светодиод, который планируете запитывать от устройства. Схемы драйверов для светодиодов 220 В можно использовать практически любые, главное – понизить напряжение. Сделать это легко простейшим трансформатором.

Монтажную плату желательно использовать новую. А лучше вообще обойтись без нее. Конструкция очень простая, допустимо применить навесной монтаж. Обязательно удостоверьтесь в том, что на выходе выпрямителя напряжение в допустимых пределах, в противном случае микросхема сгорит. После сборки и подключения произведите замер потребляемого тока. Учтите, что в случае снижения тока питания увеличится ресурс светодиодного элемента.

Тщательно выбирайте схему драйвера для питания светодиодов, рассчитывайте каждый компонент конструкции – от этого зависит срок службы и надежность. При правильном подборе драйверов характеристики светодиодов останутся максимально высокими, а ресурс не пострадает. Схемы драйверов для мощных светодиодов отличаются тем, что в них большее число элементов. Зачастую применяется ШИМ-модуляция, но в домашних условиях, что называется, «на коленке», такие устройства уже сложно собрать.

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Как сделать драйвер для светодиодов своими руками

Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.

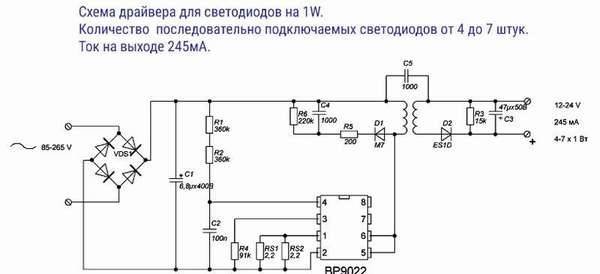

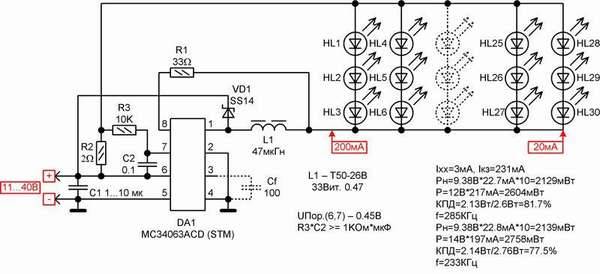

Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.

Пошаговая инструкция изготовления драйвера для светодиодов своими руками

Фото примерВыполняемое действие
Для работы нам понадобится обычный блок питания для телефона. С его помощью все выполняется быстро и просто.
После разборки зарядного устройства в руках у нас уже практически полноценный драйвер для трех одноваттных светодиодов, однако его нужно немного доработать.

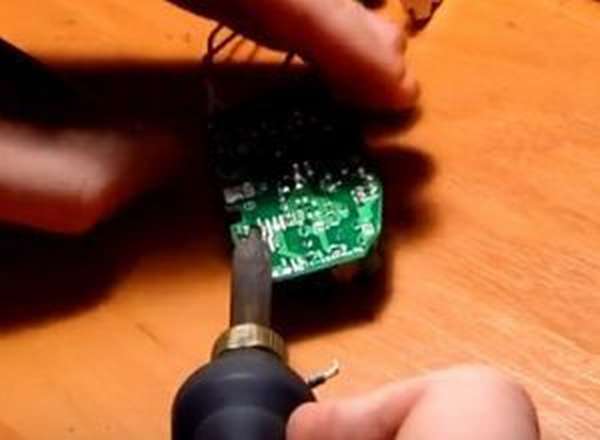

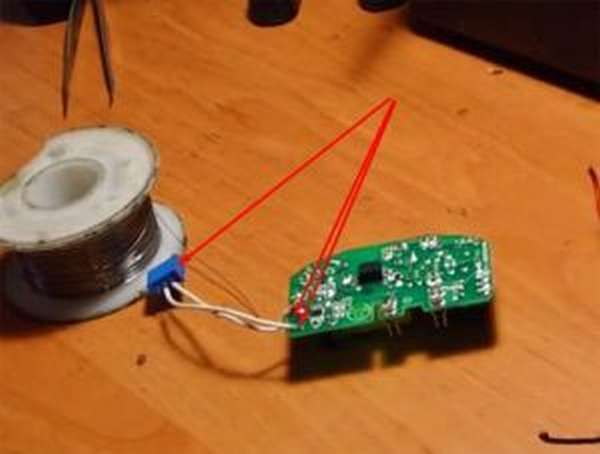

Выпаиваем ограничительный резистор на 5 кОм, который находится возле выходного канала. Именно он не дает зарядному устройству подать слишком большое напряжение на сотовый телефон.
Вместо ограничительного впаиваем подстроечный резистор, выставив на нем те же 5кОм. Впоследствии добавим напряжение до необходимого.
На выходной канал припаивается 3 светодиода по 1 Вт каждый, соединенные последовательно, что в сумме даст нам 3 Вт.
Находим входные контакты и отпаиваем от печатной платы. Они нам уже не нужны…
…а на их место припаиваем сетевой шнур, по которому будет подаваться питание 220 В.
При желании в разрыв можно поставить резистор на 1 Ом, выставить амперметром все показатели. В этом случае диапазон затухания светодиодов будет шире.
После полной сборки проверяем работоспособность. Выходное напряжение 5 В, светодиоды пока не светятся.
Поворачивая регулятор на резисторе видим, как LED-элементы начинают «разгораться».

Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).

Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам

В чем отличия между драйвером для светодиодов и блоком питания для led ленты

Вопрос о том отличаются ли между собой led-driver для светодиодной лампы и ленты, волнует всех тех, кто своими руками желает сделать подсветку из расходных материалов. Ответить на него можно лишь, предварительно разобравшись, что собой представляет лэд-полоска, из каких элементов она состоит и как все это работает.

Обычная лед-лента – это набор светодиодов, соединенных между собой в один или несколько рядов по электросхеме и закрепленные на специальной эластичной подложке. В свою очередь внутри они разбиты на группы по 3 или 6 кристаллов. Все они соединены через токоограничитель-резистор по последовательной цепочке. При этом группы между собой имеют параллельное подключение.

Рабочее напряжение для лед-полосок имеет значение в 12 или 24 вольта. При этом вся лента разделена на секции. В каждой из них есть свой резистор – для ограничения и стабилизации тока. Таким образом, в задачу блока питания входит преобразование выходного напряжения строго до 12 или 24 вольт – ни больше и не меньше. Именно в этом и состоит отличие от обычного led-driver, который может быть рассчитан на любое другое рабочее напряжение (как правило, это диапазон, например, от 8 до 13 вольт). При этом драйвер лед-ленты совсем не следит за параметрами выходящего тока – это задача резисторов в каждой группе светодиодов.

Как выбрать драйвер?

Большинство контроллеров светодиодного освещения, продаваемых на внутреннем рынке, производятся в Китае, они дешевые и не отличаются высоким качеством.

В драйверах китайских светодиодных ламп часто встречаются неисправные микросхемы, покупать их не рекомендуется. Такое устройство быстро выходит из строя, и вряд ли получится обменять его на новое или вернуть деньги.

Советы по выбору светодиодного драйвера:

Возьмите стабилизатор тока вместе с нагрузкой. Учитывайте мощность нагрузки, которая будет подключена к контроллеру

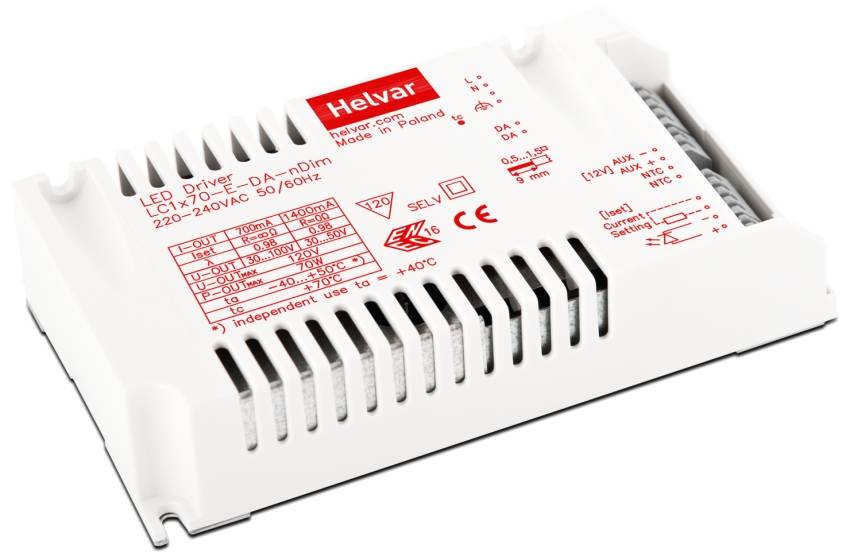

Обратите внимание на тело. На нем должны быть указаны мощность, диапазоны напряжения (входного и выходного), номинальное значение стабилизированного тока, класс устойчивости к влаге и пыли

Максимальная мощность драйвера

Выходное напряжение зависит от количества диодов в схеме и схемы их включения. Она должна быть больше или равна сумме энергии, затрачиваемой каждым блоком электрической цепи.

Номинальный ток определяется мощностью элементов и их яркостью. Задача стабилизатора — обеспечить диоды необходимой энергией.

Суммарная мощность светодиодов определяется параметрами каждого элемента, их количеством и цветом. Количество потребляемой энергии рассчитывается по формуле:

P = PLED x N, где N — количество диодов в цепи, PLED — мощность одного диода.

Номинальное значение берется на 20-30% больше расчетной мощности:

Pmax ≥ (1,2..1,3) * P.

Также учитывается яркость цвета элементов. Влияет на выходное напряжение. Он указан непосредственно на устройстве или на упаковке.

Например, есть три светодиода по 3 Вт. Таким образом, общая мощность составляет 9 Вт. Рекомендуемый драйвер Pmax = 9 x 1,3 = 11,7 Вт.

Стоимость

Контроллеры для светодиодного освещения продаются в магазинах электротоваров, в интернете, в торговых точках, торгующих радиодеталями. Покупка онлайн самая дешевая.

Ориентировочные цены стабилизаторов тока:

  • DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) — 190 руб;
  • LB0138 (6 Вт, 45 В, 220 В) — 170 руб;
  • YW-83590 (21 Вт, 25-35 В, 200-240 В) — 690 руб;
  • LB009 (150 Вт, 12 В, 170-260 В) — 750 руб.

Микросхема PT4115 — понижающий преобразователь — стоит 150 рублей за штуку. Самые мощные экземпляры стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке контроллера обратите внимание на следующие характеристики:

  • Выходное напряжение. Его величина зависит от количества светодиодов в светильнике, способа питания и падения напряжения на полупроводниках. На рынке есть устройства с напряжением от 2 до 50 В и более.
  • Номинальный ток. Этого должно хватить для обеспечения оптимальной яркости.
  • Цвет светодиода. Влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

ЦветПадение напряжения, ВСила тока, АПотребляемая мощность, Вт
Красный1,6-2,043500,75
Апельсин2.04-2.10,9
Желтый2.1-2.181.1
Зеленый3.3-41,25
Синий2,5-3,71,2

Если источник света состоит из трех последовательно соединенных светодиодов белого света мощностью 1 Вт, вам потребуется драйвер с напряжением 9-12В и током 350мА.

Падение напряжения на белых кристаллах составляет 3,3 В. При их последовательном соединении напряжения складываются. Получается 9,9 В, что удовлетворяет рабочему диапазону контроллера.

В зависимости от модификации в устройствах используется определенное количество светодиодов – один, два и более.

Например, драйверы светодиодов на чипе 9918c в светодиодной лампе подходят для управления лампами без диммирования и поддерживают мощность до 25 Вт.

QX5241

QX5241 – это китайский аналог MAX16819 (MAX16820), но в более удобном корпусе. Также выпускается под наименованиями KF5241, 5241B. Имеет маркировку “5241a” (см. фото).

В одном известном магазине их продают чуть ли не на вес (10 штук за 90 руб).

Драйвер работает по точно такому же принципу, как и все вышеописанные (понижающий преобразователь непрерывного действия), однако не содержит в своем составе выходной ключ, поэтому для работы требуется подключение внешнего полевого транзистора.

Можно взять любой N-канальный MOSFET с подходящим током стока и напряжением сток-исток. Подойдут, например, такие: SQ2310ES (до 20V!!!), 40N06, IRF7413, IPD090N03L, IRF7201. Вообще, чем ниже будет напряжение открытия, тем лучше.

Вот некоторые ключевые характеристики LED-драйвера на QX5241:

  • максимальный выходной ток – 2.5 А;
  • КПД до 96%;
  • максимальная частота диммирования – 5 кГц;
  • максимальная рабочая частота преобразователя – 1 МГц;
  • точность стабилизации тока через светодиоды – 1%;
  • напряжение питания – 5.5 – 36 Вольт (нормально работает и при 38!);
  • выходной ток рассчитывается по формуле: R = 0.2 / ILED

Более подробно читайте в спецификации (на инглише).

Светодиодный драйвер на QX5241 содержит мало деталей и собирается всегда по такой схеме:

Микросхема 5241 бывает только в корпусе SOT23-6, так что со паяльником для пайки кастрюль к ней лучше не подходить. После монтажа плату следует хорошенько промывать от флюса, любые непонятные загрязнения могут негативно сказываться на режиме работы микросхемы.

Разница между питающим напряжением и суммарным падением напряжения на диодах должно быть вольта 4 (или больше). Если меньше – то наблюдаются какие-то глюки в работе (нестабильность тока и свист дросселя). Так что берите с запасом. Причем, чем больше выходной ток, тем больше запас по напряжению. Хотя, возможно, мне просто попался неудачный экземпляр микросхемы.

Если входное напряжение меньше, чем общее падение на светодиодах, то генерация срывается. При этом выходной полевик полностью открывается и светодиоды светятся (естественно, не на полную мощность, так как напряжения маловато).

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора RON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
