Подключение люстры своими руками

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Внимание!!! Все работы производить только на обесточенном оборудование. Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались

У кабелей есть принятая маркировка латинскими символами:

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

  • L – фазный провод;
  • N – нейтраль;
  • PE – провод заземления желто-зеленого цвета.

Может Вас заинтересует статья В чем преимущества качественных светодиодных ламп

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

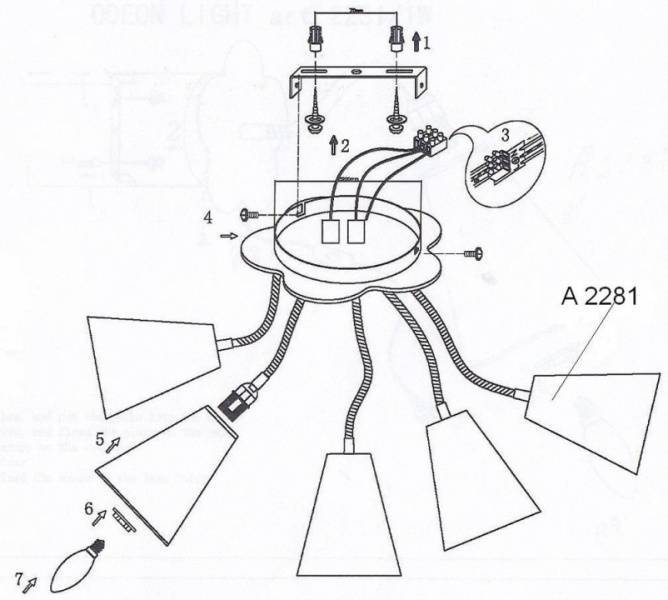

  1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
  3. Проверьте наличие и целостность всех плафонов.
  4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
  5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
  6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

  1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
  2. Аналогичные действия проделайте с двумя другими рожками.
  3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
  4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
  5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
  7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

  1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
  2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
  4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
  5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
  6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Что учитывать при выборе люстры

Обычно при выборе люстры, внимание обращается на ее вид, дизайн исполнения. Однако специалисты рекомендуют учитывать ряд других аспектов

Необходимо учитывать:

  • световую мощность в зависимости от вида помещения, его назначения, размеров;
  • наличие определенных норм освещенности.

Для спальни нужен мягкий, приглушенный свет. Для кухни, ванной, туалета нужен средний уровень освещенности. Если есть в помещении имеется дополнительное освещение, тоже нужен средний уровень освещения.

Для гостиной, большого зала требуется яркая освещенность (до 20 Вт/ м кв. площади):

требуемую световую мощность при выборе количества ламп в люстре.

Необходимо при покупке люстры проверить комплектность люстры, наличие инструкции для проведения крепления  и подключения люстры к электропитанию.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

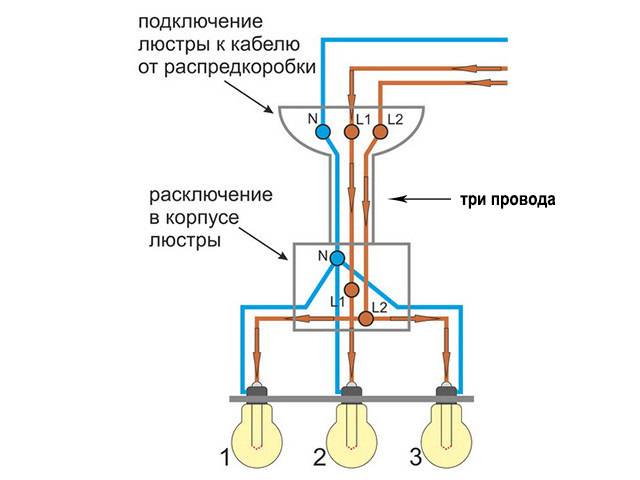

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

  1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
  2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

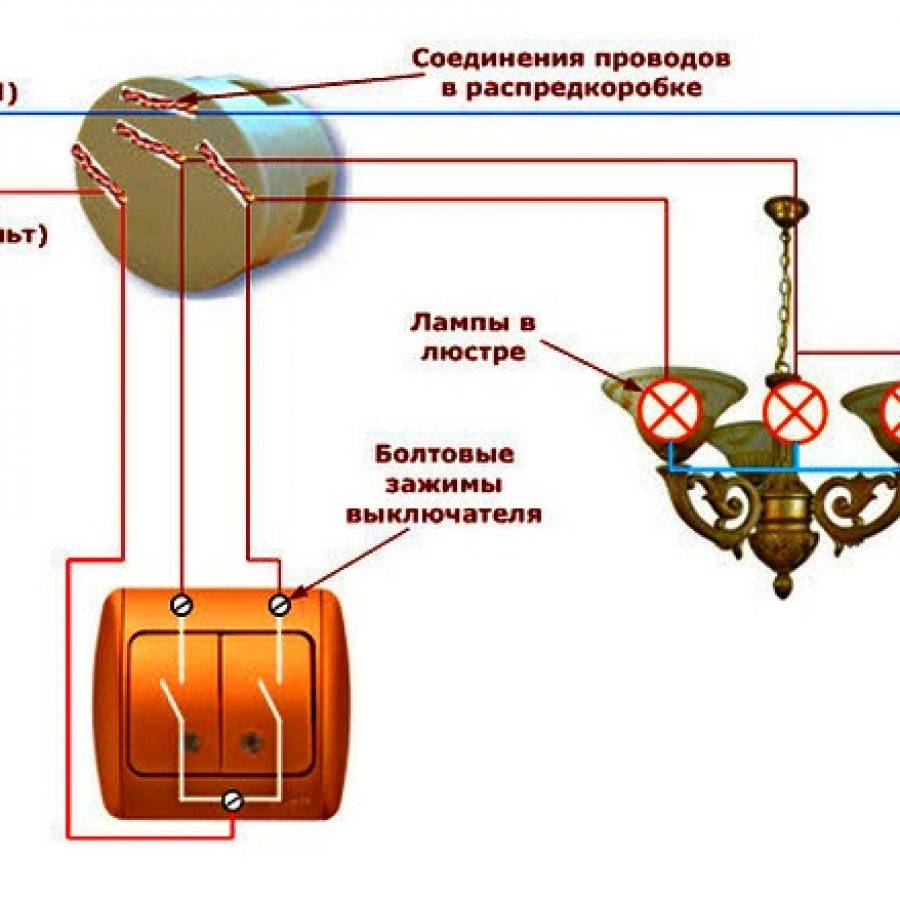

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост

Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

  • фазный;
  • и нулевой.

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

  • рабочий ноль-проводник должен быть синим или голубым;
  • защитный ноль-проводник — желто-зеленым.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

  1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
  2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
  3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
  4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Подготовка: прозвонка и определение фаз на потолке

  • 1 Подготовка: прозвонка и определение фаз на потолке
    • 1.1 Провод заземления
    • 1.2 Ищем фазы и ноль
  • 2 Провода на люстре
    • 2.1 Подключение к двойному выключателю
    • 2.2 Как подсоединить люстру к одинарному выключателю
  • 3 Правила соединения проводов
  • 4 Подсоединение китайской люстры
  • 5 Подключение галогенной люстры (с пультом и без)

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.
