Схема подключения люстры с пультом управления

Как сделать люстру с пультом из обычной люстры

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел светильник работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, можно попытаться самостоятельно установить схему дистанционного управления данным осветительным прибором.

  1. Принцип работы люстр с дистанционным управлением
  2. Сборка управляемой люстры
  3. Монтажные работы
  4. Видео

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания – адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один – нулевым. Таким образом, управление люстрой может осуществляться с помощью двухклавишного выключателя. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Видео

Ремонт люстры с пультом управления

Схема люстры с пультом управления

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Как подключить люстру с 3 лампами

Как подключить люстру к двойному выключателю

голоса

Рейтинг статьи

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

  • Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
  • Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
  • Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

  • инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
  • радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
  • Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные ).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

Светодиоды сильно греются

Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается. Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» – нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы – «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая – Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции – здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу – ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

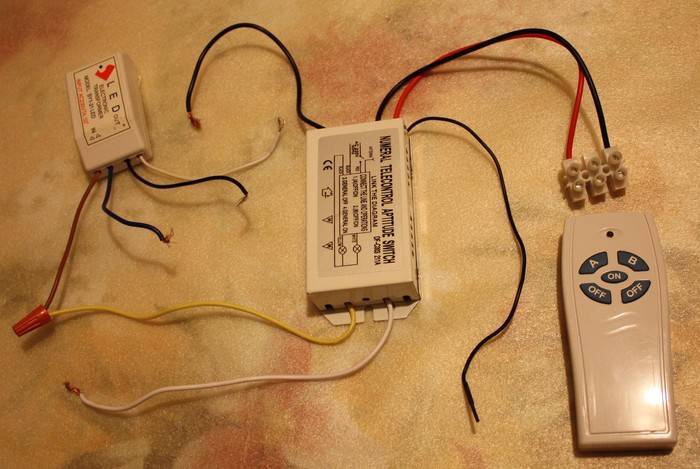

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще – оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

  • Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
  • Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
  • Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Устройство

Любой осветительный прибор состоит из трех деталей:

  • корпус;
  • патрон (1 и больше);
  • плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

  • галогенные лампы с напряжением питания 12 В;
  • лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
  • светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
  • возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

  • Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
  • Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
  • Групп источников света.
  • Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

  • 2 провода для подключения к сети;
  • 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
  • 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

  • Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
  • 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Устройство люстры с пультом

Самый главный вопрос — для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп — 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя — одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела — выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель — это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или «сели» батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

  • мультиметр
  • пробник
  • изоляционную ленту
  • нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

  • контроллер ДУ с антенной;
  • провода питания ламп и подключения сети;
  • клемма, к которой подсоединен заземляющий проводник;
  • платы дополнительных спецэффектов.

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Более сложные устройства способны дополнительно к обычным функциям:

  • включать свет по таймеру;
  • менять яркость и цвет светодиодных ламп;
  • служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

  1. включить выключатель, лампа при этом должна гореть;
  2. открыть защитную крышку;
  3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

  1. Отключить питание;
  2. Снять люстру и зачистить концы проводов. Развести их в стороны;
  3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
  4. Подать питание и включить выключатель;
  5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
  6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
  7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме «L» подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме «N» нулевой. Лампа подключается к клеммам «N» и «Out». При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме «Out», а оставшиеся вместе – к клемме «N».

Заземление подключается к клемме «PE».

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Что следует знать при выполнении монтажа: правила техники безопасности

Приступая к подобной работе, следует помнить о правилах техники безопасности при ее производстве. Подключение светодиодной люстры к сети начинается с полного обесточивания линии, на которую подключено помещение. Для этого необходимо отключить автомат, идущий на нее. Не стоит надеяться на то, что для снятия напряжения достаточно нажать клавишу размыкателя. Ведь неизвестно, какой «специалист» выполнял монтаж. Вполне возможно, что выключатель размыкает не фазный, а нулевой проводник.

Далее провода, выходящие из потолка, зачищаются и разводятся в разные стороны для исключения замыкания. Теперь можно подать напряжение и найти фазный провод (если выключатель двухклавишный, их будет 2) и отметить его. После этого снова отключается напряжение, производится контрольная проверка его снятия индикатором. Только после производства всех перечисленных действий можно приступить к подключению светодиодной люстры.

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление.
Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить.
Схема соединения проводов на пятирожковой люстре фото расположено ниже:
Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
