Циркулярная пила и станок своими руками: варианты конструкции, способы изготовления, чертежи

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать распиловочный лобзиковый станок.
Шуруповерт.
Шлифовальный станок.
Болгарка (Угло-шлифовальная машинка).
Электролобзик.
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

ЛДСП.
Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Токарный станок по дереву материалы

Сама конструкция состоит из следующих частей (смотрите на рисунке)

Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
Поперечная П — образная балка.
Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
Токарный патрон.
Опора для задней бабки.
Элемент что крутится.
Упор для заготовки или инструмента.
Упор для подручника.
Направляющие балки.
Угол, стойка или опора для задней бабки.
Обойма.
Металлическая пластина под упор.
Деталь поперечной направляющей.
Винтики для закрепления.
Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор ( №5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

Лист металла;
П — образные балки из металла;
Полоски из стали;
Углы из стали;
Электрический двигатель;
Передаточный механизм;
Несколько гаек и болтов для скрепления;
Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения ( или можно сделать «карманные» модели).

Безопасный толкатель для циркулярной пилы

Безопасность работы с циркулярной пилой всегда должна быть первым принципом при организации работы в столярной мастерской. GRR-RIPPER производства фирмы MicroJig, это толкатель, главная задача которого сохранить ваши пальцы. На первом видео официальная презентация этого устройства. На роликах в самом низу публикации – способ самостоятельного изготовления безопасного приспособления.

В этом китайском магазине для мастеров.

Есть два ключевых момента, связанных с конструкцией этого приспособления – центральный упор и зеленая пылеустойчивая резина. Она лучше цепляется за доску, чем традиционная. Центральный упор, который настраивается и позволяет контролировать заготовку по обе стороны пропила. В этом и есть секрет.

Как видите, центральный упор двигается, что позволяет ему контролировать доску по по обе стороны пропила, что предотвращает удар, когда она вылетает и ударяет по нам. Сегодня я покажу, как напилить на одну четвертую дюйма заготовки. Это просто демонстрация возможностей, а устройство работает хорошо и для больших деталей.

Посмотрите товары для изобретателей. Ссылка на магазин.

Работать на этом упоре совсем легко научиться. Имеются три настройки. Первая настройка состоит в том, что он двигается вправо и влево. Для того, чтобы настроить на 1/4 дюймовый пропил, не нужны линейки. Нужно подвинуть упор на одну четверть дюйма, поставить сверху толкатель и подвинуть поближе к пиле. Если вы поняли, как это делается, уже освоили первый принцип. Когда мы работаем с широкими досками, больше ничего и не надо настраивать.

Если мы будем работать с более узкими заготовками, то толкатель будет немного гуляться. Для этого нам нужно вторая настройка. Это черная площадка, мы ее опустим до уровня стола. Таким образом она будет удерживать устройство в горизонтальной плоскости. Если вы это поняли, то вы освоили второй принцип. Как известно, даже не пальцы чаще всего получают травмы, а именно туловище, когда происходит удар по доске и она летит и ударяется в живот.

Наконец третья настройка безопасного толкателя, это так называемая прижимная гребенка. С одной стороны имеется уступ, с другой стороны она гладкая. Это прижимная пластина позволяет контролировать материал с 5-6 возможных сторон. Мы будем прижимать сверху, сбоку, к параллельному упору, сзади. Единственное направление, куда заготовка может улететь, это только вперед. Конечно этого не произойдет. Давайте я покажу, как это делается.

Электроника для самоделок вкитайском магазине.

Я напомню, что мы контролируем заготовку с 2 сторон за счет того, что там есть узкий пропил и широкий. Поэтому мы можем протолкнуть дерево по обе стороны пропила на 10 сантиметров от вращающейся пилы. А так как у нас заготовка находится на расстоянии 10 сантиметров выше пилы, мы можем при работающей пиле протянуть руку и взять дерево.

Далее показано, как это делается при работе с безопасным столярным толкателем. А именно, как сделать из широкой планки 2 узкие. Для этого нам понадобится перенастроить толкатель, надо будет отвинтить две гайки и опустить горизонтальный упор. Также нам понадобится перенастроить прижимную гребенку и завинтить обратно эти гайки. Опять же, мы будем контролировать маленькую заготовку с 5 сторон. Продолжение на видео выше. Если вы хотите сделать такое же устройство своими руками, то на видео ниже, показано. Использованы материалы канала Михаила Макаревича. Упрощенная версия и в чем-то более удобная, тут.

Как используется циркулярная пила

Циркулярка в домашних условиях используется для идеально ровного распила древесины. Чтобы обеспечить качественный длинный пропил, необходимы следующие условия: огромная скорость вращения диска, высокое качество режущей кромки, надёжность всей конструкции, эргономичность и абсолютная безопасность.

Распиловочный станок по дереву своими руками станет незаменимым помощником при строительстве дачного домика, деревянной подсобки или гаража, сарая и бани.

А во время домашнего ремонта мини-циркулярка своими руками – просто бесценное оборудование, помогающее быстро заготовить планки, брусья и рейки, распустить листы на фрагменты любых необходимых размеров.

Циркулярный стол своими руками – это новая степень свободы в работе с деревом. Имея такое оборудование, можно быстро воздвигнуть ограду, ворота и калитку, беседку, садовые арки, домашнюю мебель – шкафы, стулья, столы, полки, стеллажи.

Если циркулярка из ручной дисковой пилы своими руками будет снабжена специальным диском, с её помощью можно будет нарезать даже листы алюминия и иных материалов толщиной до двух миллиметров.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

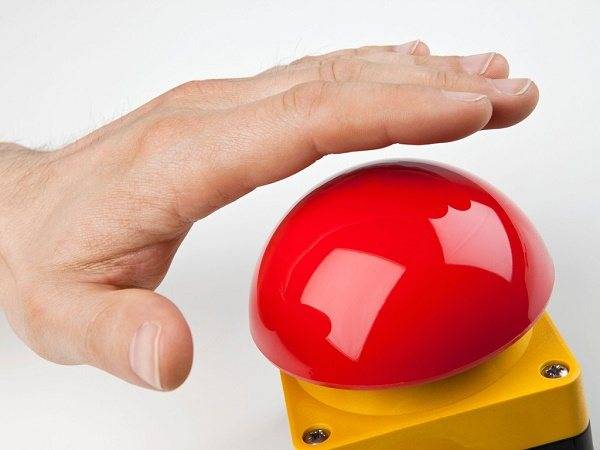

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Ручная с рейсшиной

Глубоко и «длинно» пилить домашнему мастеру приходится нечасто, а ручная циркулярка и сама по себе штука полезная. Кроме того, ручной циркулярной пилой с направляющей-рейсшиной можно резать дерево и поперек, и вдоль волокон, и под любым углом. А длины реза до 1,5-2 м вполне достаточно для почти всех отделочных работ и овеществленного творчества.

Рейсшин для ручных циркулярок в продаже достаточно, и стоят они недорого, но универсальной нет. Принцип устройства фирменной рейсшины иллюстрирует рис.: опорная плита (башмак) пилы изготавливается с продольным пазом, а рейсшина штампуется с соотв. гребнем (показано стрелкой на рис.).

Использование ручной циркулярной пилы с направляющей-рейсшиной

В работе удобно: нужно только прижимать инструмент сверху, а вбок и на перекос он не уйдет. И в ходе конкурентной борьбы тоже удобно: делаем свои пилы так, чтобы на направляющие «партнеров» они не садились.

Неудобно мастерам – рейсшину подешевле не подберешь. А циркулярка с пазом под направляющую стоит несоразмерно дорого сравнительно с такой же, но с гладким башмаком. Любители делают наоборот: рейсшину с пазом из ламинированной фанеры, а к башмаку крепят пару бобышек (поз. 2б на большом рис. в начале). Но для этого, во-первых, нужен фрезерный стол по дереву, который надо еще сделать (непросто) или купить (за дорого). Во-вторых, и так небольшая глубина реза уменьшается на 16-20 мм. В-третьих, если инструмент еще гарантийный, то от сверления отверстий в башмаке гарантия сгорает. В-четвертых, если пила арендная, то ничего дорабатывать в ней нельзя.

Есть еще один способ, но инструмент в работе нужно будет удерживать в 3-х плоскостях: прижимать, от ухода вбок и от проворота. Фанерное основание направляющей с таком случае может быть тоньше, 6-8 мм. Собственно рейсшиной будет закрепленная на нем ровная рейка (или отрезок стального уголка и т.п.), см. след. рис.:

Как самому сделать направляющую для ручной циркулярки

«Наладка» приспособления сводится к тому, что циркуляркой просто отрезают лишнее от основания. Крепится такая направляющая к доске/листу материала струбцинами, как и фирменная. При работе на верстаке под основание подкладывают проставки толщиной чуть больше таковой материала; глубина реза от этого соотв. уменьшается.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
Сделать зенковку, чтобы утопить шляпки болтов.
Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Необходимые инструменты

Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:

Стационарная циркулярная пила на распилочном столе;
Шуруповерт или дрель, а также ручной фрезер;
Монтажный клей – подойдет эпоксидная смола;
Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
Шурупы-саморезы, чтобы закрепить части изделия;
Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
2 П-видных профтрубы-швеллера из металла (например: алюминий);
Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
Квадратная тонкая фанерная планка для основания;
Две деревянные стенки – для изготовления упорных стенок каретки.

Справка. Дополнительно рекомендуется держать «наготове» пылесос, чтобы продувать конструкцию от стружек и деревянной «пыли» после распила или сверления.

Крепление алюминиевых профилей

Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.

На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему косильной лески. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

Изготовление комбинированного квадрата для резки под углом

Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».

Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.

После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.

«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.

Подробное видео как сделать торцовочную каретку описанную выше:

Монтаж стенок

Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.

После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.

Важно. Высота стенок должна быть достаточной, чтобы режущая кромка входила в них не более чем на ее половину, иначе во время эксплуатации каретка может разломиться – а это неоправданный риск при работе с циркулярной пилой

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

Места крепления должны быть прямолинейными и без всяких шероховатостей.
Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Материалы для изготовления циркулярного станка

Компоненты циркулярной пилы

После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.

Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.

Рекомендации по выбору стационарного станка-пилы своими руками:

стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.

Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.
