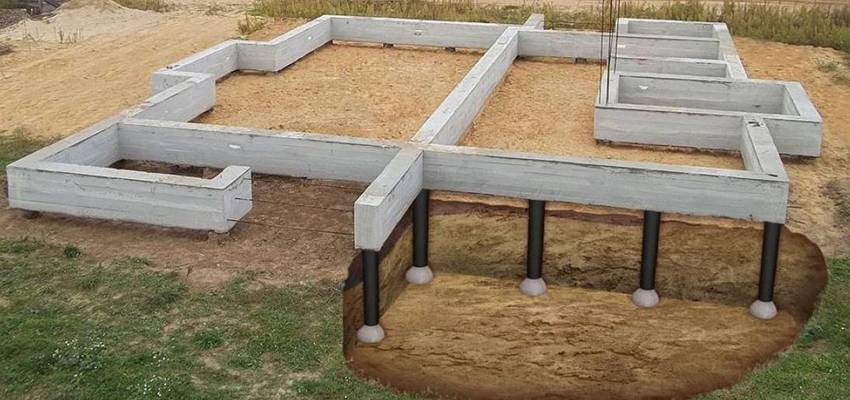

Свайный фундамент с ростверком: устройство своими руками

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Строительство ростверка для фундамента

Завершается строительство фундамента монтажом ростверка. Ростверк – это железобетонная рама, соединяющая верхушки столбов в одну конструкцию. Является опорой для несущих элементов здания. Подумайте, какая обвязка подойдет для вашего дома. Виды ростверка:

Способы изготовления ростверка:

  • монолитная лента;
  • сборка из отдельных частей.

Монолитная лента предпочтительнее, так как она надежнее и проще в установке. Рассмотрим устройство на примере висячего монолитного ростверка:

  1. Рассчитайте ростверк: стандартное сечение 40 * 30 см.
  2. Изготовьте из обрезных досок в виде прямоугольного желоба опалубку, соответствующую размерам обвязки. Опалубка – это деревянная форма, заливаемая бетоном.
  3. Установите опалубку так, чтобы между растительным пластом и нижней гранью рамы осталось 15-20 см.
  4. Поместите в полость желоба каркас из арматуры, свяжите прутья вязальной проволокой. Нижний край каркаса укладывается на подставки высотой 3 см., на это же расстояние боковой край каркаса должен отстоять от опалубки, чтобы прутья полностью погрузились в бетон.
  5. Соедините арматуру свай с арматурой ростверка вязальной проволокой.
  6. Залейте опалубку бетоном. Для лучшей усадки смеси используйте штыковую лопату или вибратор. Проследите, чтобы заполнилась вся полость желоба.
  7. Выровняйте ростверк и оставьте до полного высыхания.
  8. Снимите опалубку через 2 недели.

Сделайте ростверк шире стен на 5-10 см., чтобы дом был устойчивее. В жаркую погоду периодически увлажняйте обвязку до высыхания бетона.

Установите дренаж или систему водопровода, дабы защитить опоры от дождевых и талых вод – гидроизоляция малоэффективна от массивных потоков. Дренаж необходим, если рядом с участком находится водоем. Можете утеплить основание дома постоянной фундаментной опалубкой с керамзитом, пенопластом и минеральной ватой, также не помешает гидроизоляция.

Приготовьте бетонный раствор самостоятельно, смешав песок и цемент в соотношении 4:1. Добавьте заполнители для увеличения прочности: песок, щебень, гравий.

С надежной и устойчивой опорой дом защищен от слабого грунта, сложного рельефа, влаги и холода. Обеспечьте себе безопасность, правильно сделав свайно-ростверковый фундамент своими руками так, как гласит пошаговая инструкция.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

  • Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.
    Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
  • Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
  • Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
  • Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.
    Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

  • висячие;
  • сваи-стойки.
    Чем отличаются сваи по типу работы

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Марка бетона для заливки конструкции из свай

Для изготовления бетона для заливки свай и ростверка есть обязательные требования и главное из них это прочность. Марка получаемой смеси должна быть не менее М – 200 для одноэтажного и двухэтажного дома, а в случаях неустойчивых почв или предполагаемого воздействия агрессивных грунтовых вод строительные нормативы предполагают использование более крепких марок бетона М — 250 или М – 300.

В состав смеси так же входит чистый речной песок с наполнением щебнем фракцией 20 – 40 мм. Категорически запрещено применение в качестве наполнителя кирпича, остатков гипсовых конструкций и продуктов перегорания угля.

Любой квалифицированный специалист, в строительной отрасли, ответит вам какой цемент лучше для фундамента, и какие материалы необходимо приобрести для получения первоклассной смеси.

Учебный фильм о строительстве свайного фундамента с монолитным роствеком по технологии ТИСЭ

Монтаж свайно-ростверкового фундамента

Сваи для фундамента подбирают в зависимости от геологических, климатических условий, вида почвы и веса дома. Они изготавливаются из древесины, бетона, металла, или с комбинированием этих материалов.

Монолитная обвязка из бетона

Монтаж бетонного ростверка

Бетонная обвязка подлежит обязательному армированию. Нужно предусмотреть, чтобы из свай, заглубленных в грунт, выступала арматура (2-3 стержня в каждой). Концы металлических прутьев крепят между собой проволокой, которую продевают в предварительно просверленные отверстия в свае.

Пошаговая инструкция:

  1. Опалубку монтируют такой же ширины, как будущие стены дома. По высоте конструкция должна соответствовать длине цоколя. Дно формы должно располагаться на таком уровне, чтобы после заливки цементно-песчаным раствором оголовки опор находились внутри бетонного ростверка.
  2. Насыпают в опалубку песок, слоем 150-200 мм, хорошо его уплотняют.
  3. Устраивают гидроизоляцию.
  4. Выполняют армирование двумя продольными рядами прутьев, скрепляют их между собой вертикальными перемычками.
  5. Заливку бетоном выполняют с таким расчетом, чтобы раствор не вытекал из опалубки. С помощью штыкования или вибратора хорошо уплотняют цементную массу. Следят, чтобы внутри не осталось пустот и пузырьков воздуха.
  6. Накрывают ростверк полиэтиленовой пленкой, регулярно смачивают. Это делается для того, чтобы конструкция не растрескалась при высыхании. После полного высыхания обвязки можно демонтировать опалубку.

При монтаже ростверка из металла, двутавровую балку, швеллер срезают с помощью болгарки под углом 45 градусов, сваривают элементы между собой двойным швом, для большей прочности стягивают болтами.

При устройстве ростверка из древесины к голове сваи приваривают плоский металлический квадрат, а уже к нему крепят брус. Укладывают гидроизоляционный слой. Монтируют обвязку.

Для каркасного строительства достаточно монтировать ростверк из бруса.

При строительстве дома из более тяжелых материалов применяют металлический ростверк из двутавровой балки или швеллера.

Как построить ростверк для фундамента на винтовых сваях можно посмотреть на видео:

https://youtube.com/watch?v=7DQqVrLpixc

При монтаже ростверка для свайного фундамента нужно правильно подобрать материалы и четко выполнять все этапы технологического процесса. Если все сделано правильно, дом простоит более 50 лет. При необходимости замены отдельного элемента ремонт легко выполнить своими руками.

Особенности и выбор ростверка

Конструкция плиты по ростверку

Предназначения ростверка:

  • соединение свай;
  • возможность разделять нагрузки по всей площади;
  • упрочнение конструкции;
  • невозможность усадки фундамента или его элементов.

Выделают три вида ростверка:

  1. Подвесной;
  2. Металлический;
  3. Бетонный.

Конструкция из металла предполагает соединение свай с помощью швеллера, реже двутавр. Сечение швеллера может быть разным, для несущих стен подходит широкий вариант (чаще 30). Для укладки монолитной плиты с ростверком применяется последний (до 20).

Ростверк из бетона используют для несущих стен. Для установки следует придерживаться следующих этапов:

  • в выкопанные траншеи монтируются сваи;
  • если необходимо надо подрезать сваи или увеличить глубину ямы;
  • заполнить траншеи ПГС;
  • заключительный этап – выполнить опалубку и подвязать арматуру;
  • залить бетон прямо на сваи.

Виды ростверка

Что такое фундамент с ростверком, вы уже знаете. Теперь расскажем о разновидностях. Итак, ростверки делятся :

  1. По материалу. Этот критерий делит их на бетонные и железобетонные, металлические, деревянные.
  2. По типу конструкции. Здесь выделяют такие виды, как монолитные, сборные и, можно сказать, комбинированные (или сборно — монолитные).
  3. По месту нахождения относительно почвы. В этом плане конструкции разделяются на незаглубленные  и заглубленные, а также висячие.

Так выглядят виды ростверков в целом. Пришло время разобраться подробнее с каждым из них.

По типу выбранного материала

Технология устройства ростверков напрямую зависит от выбранного материала. Впрочем, не стоит сразу выбирать дерево из — за легкости в возведении, ведь для того, чтобы правильно определиться, нужно учитывать разные факторы, такие как, например, конструкция здания и нагрузка на основание.

В зависимости от материала бывают такие виды ростверка:

Железобетонные

Как бетон, так и арматура подбираются согласно необходимым расчётам

Важно, чтобы прутья не выходили наружу, иначе им грозит коррозия

Для этого  сверху концов стержней заливается дополнительный бетонный слой в 2 — 3 см.

Подобный подход имеет множество преимуществ. Конструкция из железобетона очень прочная, надежная, не боится агрессивного воздействия окружающей среды. Также её можно выполнить самостоятельно. Правда, потратить на железобетонный ростверк придётся, немало средств, хотя немалую роль здесь играет конструкционный тип (об этом мы тоже скажем). Но в определённых случаях это — правильное решение, ведь на других дом просто не устоит.

Металлические

В случае со швеллером это не имеет большого значения. Вся разница состоит в гранях полок: они могут быть параллельными или с внутренним уклоном. И те, и другие подходят для ростверка.

С двутавром всё немного сложнее

Здесь нужно обращать внимание на две вещи. Первая — это буквенная маркировка

Кроме того, важны и цифры, стоящие после букв: чем она больше, чем толще у двутавра стенки. Та цифра, которая стоит перед буквами, обозначает высоту профиля.

Свайно — ростверковый фундамент из металла отличается прочностью и жёсткостью. Хорошо, если сваи металлические, поскольку тогда профиль просто приваривается. А вот с бетоном задача усложняется. Правда, металл имеет свойство поддаваться коррозии, из — за чего требуются дополнительные мероприятия. К тому же, без техники здесь не обойтись;

Ленточный ростверк из бетона и арматуры предпочтительнее, чем металлический, поскольку его можно сделать собственноручно, не привлекая техники.

Деревянные

Поэтому такое применение можно встретить, например, в частных домах из дерева, банях, хозяйственных постройках.

Что такое деревянный ростверк? По сути, это — лёгкая конструкция из бруса, которую, наверное, проще всего создать самостоятельно. Также в качестве материала подходит и бревно, которое отёсывается с нижней части. Сваи в этом случае часто также бывают выполнены из дерева. Но это — необязательное условие.

Свайные конструкции могут быть и бетонными. А вот гидроизоляция и антисептические пропитки являются обязательными условиями, поскольку дерево хорошо поддаётся различным негативным процессам, таким как гниение или грибок. Хорошо защищённый деревянный ростверк может получиться созданным не только с минимальными усилиями, но и небольшими затратами, ведь брус и болты (или кронштейны) стоят меньше, чем бетон, арматура или швеллер.

Часто для гидроизоляции приобретают толь, который уступает в эффективности, из — за чего устарел, но, в то же время, стоит дешево. Есть и более качественные аналоги, такие как рубероид, гидроизол и линокром.

Бетонные

Много говорить про конструктивные особенности здесь вряд ли нужно, поскольку этот тип мало чем отличается от ЖБ конструкций. Единственное, что бетонный без арматурный ростверк  не имеет металлического компонента. Почему, наверное, всем понятно: на прутья не нужно выделять дополнительные средства, да и вязать каркас тоже.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

  1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
  2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
  3. Так как сваи уже расставлены, можем посчитать их количество.
  4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
  5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
  6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
  7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.

Преимущества и недостатки

Буронабивной фундамент имеет целый ряд преимуществ:

  • оперативность проведения работ;
  • экономичность;
  • сохранение ландшафта;
  • пригодность для любого участка;
  • возможность создания криволинейных конструкций.

В возведении буронабивного фундамента исключается необходимость проведения трудоемких работ, не требуется рытье котлована, траншеи. Поэтому работы по созданию конструкции проводятся быстро. Для полного цикла достаточно пяти-семи дней. При этом близлежащая территория остается незатронутой, потому работы можно проводить у зданий и сооружений.

Оборудование буронабивного фундамента может производиться на неровной местности, независимо от особенностей грунта. При этом нет необходимости нарушать естественный ландшафт. Возможность выбора диаметра свай, использование арматуры позволяет применять такую основу для любого дома. Возведение буронабивного фундамента обойдется значительно дешевле, нежели монолитные или ленточные конструкции.

Гидроизоляция свай, подушки из песка, углубление ниже уровня промерзания дает возможность создать долговечную, прочную, надежную основу для дома, которой будут не страшны морозы, глубина залегания подземных вод. При помощи такой основы можно создать дом оригинальной конфигурации. Этот вид фундамента, несмотря на все достоинства, вполне доступен для выполнения своими руками, без привлечения специалистов.

К недостаткам буронабивного фундамента можно отнести лишь то, что:

  • расчеты по размещению, диаметру свай необходимо провести точно, чтобы правильно распределить нагрузку, к этой работе желательно привлечь профессионала;
  • не подходит такой фундамент для многоэтажных зданий из монолитных плит;
  • нельзя возводить его на подвижном грунте;
  • сложности возникнут при желании создать под домом подвал.

Преимущества и недостатки

Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.

Почему стоит выбрать свайный фундамент для возведения домаИсточник stroy-dom-pravilno.ru

Преимущества свайного фундамента:

  1. Простота монтажа. При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.
  2. Не требуются предварительные работы. Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.
  3. Низкая стоимость. Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.
  4. Универсальность. Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.
  5. Быстрый монтаж в любых условиях. Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.
  6. Отличные характеристики. При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.

Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:

Невозможность использования для скальных пород. К тому же большое количество камней в почве также может усложнить забивания свай.

На скалистой местности очень сложно установить сваи, даже для небольшого домаИсточник pinterest.com

  • Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.
  • Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

  • разметка участка застройки;
  • земляные работы;
  • монтаж свайных опор с учетом глубины заложения;
  • обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

  • Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
  • После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
  • Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
  • По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Правила сооружения

Рассмотрим технологию заливки ленточно свайного фундамента с буроналивными сваями, как самую часто используемую.

Подготовка площадки и разметка

Площадку под строительство расчищают от растительности и мусора. В некоторых случаях снимают верхний слой. Теперь основной этап – разметка. Оптимальный вариант для установки точного места расположения свай – пригласить специалиста с лазерным нивелиром.

С помощью этого инструмента прямо по грунту определяются места опор и их точное расположение относительно границ участка. В них забиваются колышки, которые между собой связываются шпагатом или бечевкой.

Теперь нужно по проложенной оси в две стороны от натянутой нити отложить половину ширины фундаментной конструкции. К примеру, если ширина ростверка – 40 см, значит, от оси надо отложить по обе стороны по 20 см. По этим размерам выкапывается траншея глубиною 30-40 см.

Сооружение свай

По месту установки колышков бурятся скважины. Их диаметр, расстояние между сваями, величина заглубления, схема расположения определяется проектом дома. Кстати, бурить можно садовым буром, главное подобрать его по диаметру свай.

  1. В скважины засыпается песок толщиною 20-30 см. он обязательно трамбуется.
  2. Внутрь вставляется металлический каркас из стальной арматуры диаметром 8-16 мм. армировать опоры надо обязательно, особенно, если фундамент свайно-ростверковый сооружается на пучинистых или слабых грунтах. В СНиПах обозначено, что для столбчатых конструкций можно использовать каркасы с сечением круглым, квадратным или треугольным. Надо обязательно каркас делать длиною больше на 15-20 см, чем глубина сваи. Эти арматурные концы будут соединяться с каркасом монолитного ростверка.
  3. Производится заливка бетонного раствора. Здесь используется марка М400 с рецептурой – один объем цемента марки М400, два объема мелкого песка, три объема щебня (мелкой или средней фракции).
  4. Обязательно проводится штыковка бетонной массы, чтобы удалить из нее воздух.

Если на строительном участке грунты слабые, то рекомендуется стенки скважин усилить. К примеру, скрутить в трубочку рубероид и опустить его внутрь. Вместо рубероида подойдет сюда любая труба: металлическая, пластиковая или асбестовая. Главное – выдержать диаметр фундамента свайного.

Если монолитный ростверк устанавливается на весу, тогда столбы заливаются с выходом над уровнем грунта. Для них придется сооружать опалубку цокольной части, для чего можно использовать все те же трубы. Итак, свайный фундамент готов.

Сооружение ростверка

Так как ростверк – это ленточный фундамент, мелкозаглубленного типа, то его надо сооружать по соответствующей технологии.

  1. Траншея засыпается песком или гравием толщиною 20-30 см. Уложенный слой трамбуется.
  2. Устанавливается опалубка из любых плоских материалов. Кстати, собрать опалубку для ленточного фундамента своими руками несложно.
  3. Укладывается внутрь армирующий каркас из арматуры. Он должен располагаться в теле фундаментной конструкции, поэтому рекомендуется под него подложить подпорки.
  4. Соединяются концы арматуры столбов с каркасом в ростверке. Это делают или электросваркой, или при помощи вязальной проволоки.
  5. Проводится заливка бетона , изготовленного по той же рецептуре, что и раствор для свай.
  6. Обязательно залитый в опалубку материал подвергается вибрации.
  7. Сверху конструкция закрывается мешковиной или полимерной пленкой. Если на улице стоит жара, то придется свайный фундамент с ростверком два-три раза в день поливать водой. Причина – быстрое высыхание смеси, что приведет к растрескиванию.
  8. Через неделю можно снимать опалубку, через 28 дней нагружать фундамент (поднимать стены, устанавливать перекрытие).

Многие нарушают требования СНиП, не выдерживая время высыхания бетонной конструкции, считая, что, к примеру, фундамент для дома из газобетона выдержит небольшую нагрузку, исходящую от газобетонного сооружения. И это большая ошибка. Никто не знает, в каком временном диапазоне происходят химические процессы внутри бетонной массы.

Как быстро бетон набирает марочную прочность. Ведь этот показатель зависит от многих фактором, учесть которые на стройплощадке невозможно. Поэтому и установлен временной диапазон 28 дней. Вот такая не совсем простая пошаговая инструкция сооружения сваной-ростверкового фундамента своими руками.

Технология устройства ростверка

Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:

  1. Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
  2. Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
  3. Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
  4. Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
  5. После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
  6. Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.

Устройство ростверка

Свайный фундамент под дом и его виды

Свайный фундамент под дом подразделяется на несколько видов в зависимости от материала, способа передачи нагрузки и конструкции.

По материалу:

  • Деревянные. Для опор используются бревна. Данный вид свай в настоящее время встречается редко. На их замену пришли более прочные материалы.
  • Металлические. Бывают двух видов – забивные и винтовые. Винтовые сваи внешне похожи на шурупы, которые вкручивают в грунт. Забивные представляют из себя отрезки различных видов металлопроката. Например, рельса или швеллера. Они обладают следующими преимуществами: высокая прочность, способность пластично изгибаться, сохраняя при этом несущие способности. Существенный недостаток – это склонность к коррозии, что сокращает их срок службы.
  • Железобетонные. Подразделяются на забивные и набивные. Первые изготавливают на производстве, обладают устойчивостью ко всем нагрузкам. Вторые производятся на площадке путем заполнения опалубки, помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

  • Сваи-стойки. Это опоры, которые находятся в контакте с твердыми слоями грунта. Углубляются до плотных слоев грунта.
  • Висячие сваи. Без опоры в нижней части ствола, используют частичную опору на грунт.

По конструкции:

  • Забивные. Стержень с заостренным наконечником, забиваются в грунт до твердых пород.
  • Набивные. Изготавливаются самостоятельно, но имеют меньшую несущую способность. Бетонная отливка в скважину.
  • Винтовые. Представляет из себя трубу с острым концом и спиралеобразными лопастями. В основном используются для вспомогательных сооружений.

Важно!!!

Виды свай

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
