Как подключить звонок в квартире, на улице, проводной, беспроводной

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров)

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

Принцип действия такого прибора основан на передаче радиоволн устройству, расположенному в квартире. Модели срабатывают в результате нажатия на кнопку. Преимущества беспроводных звонков представлены: способностью прибора функционировать, если наблюдаются частые перебои электропитания или полностью отсутствует бытовая электрическая сеть, наличием герметичного корпуса без проводов, простотой самостоятельной установки без привлечения специалистов-электриков.

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

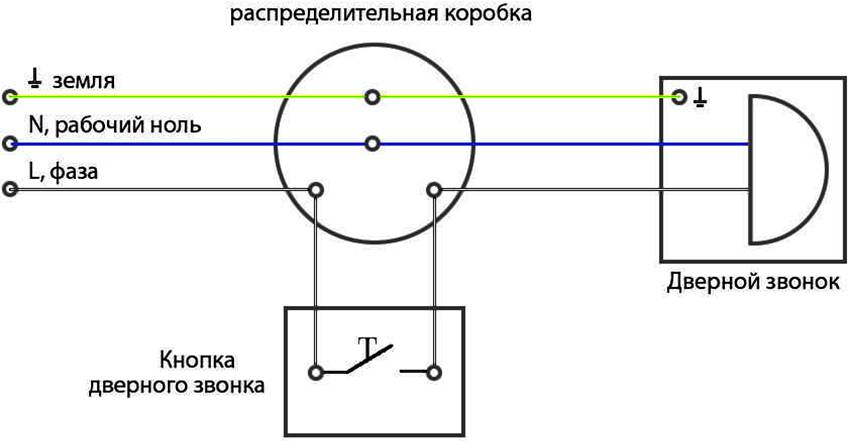

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

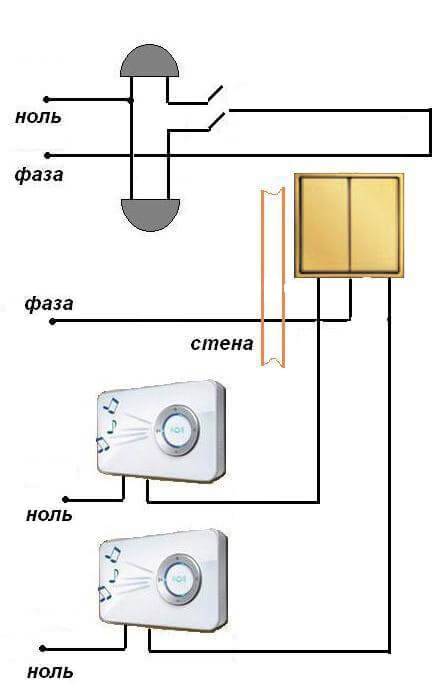

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

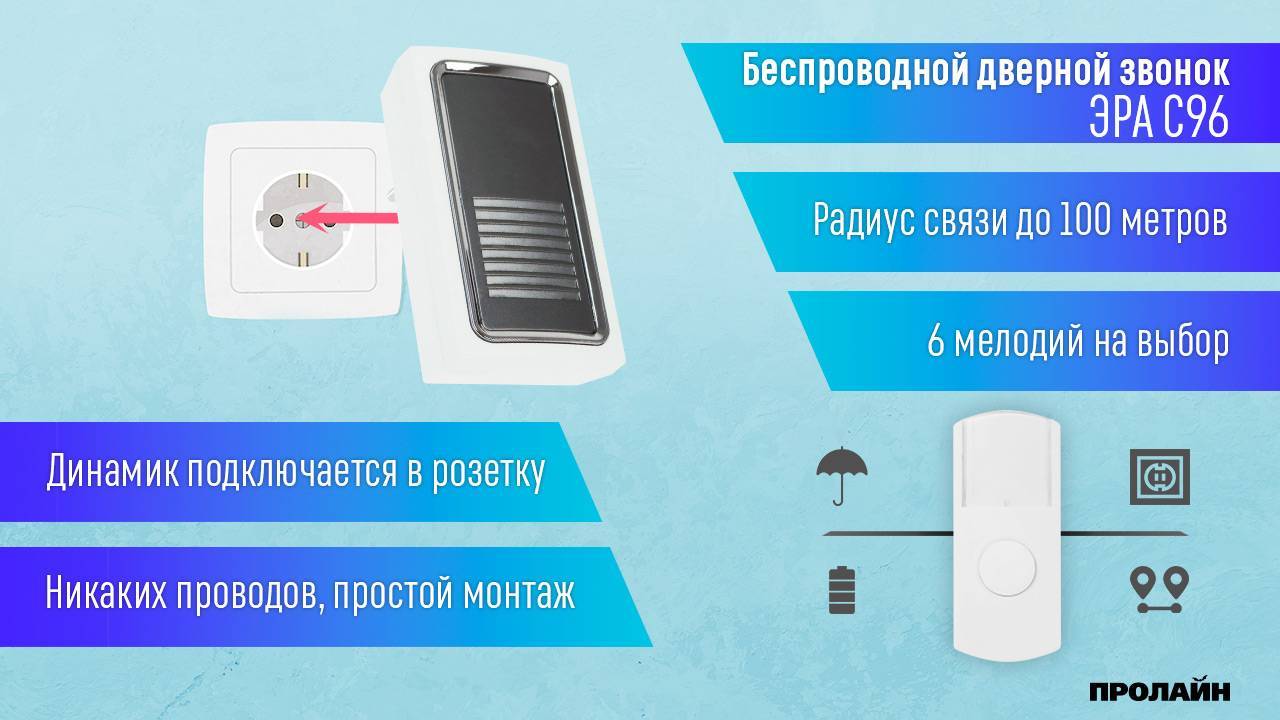

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Характеристики современных электрических звонков в квартиру: проводные и беспроводные

Современной усовершенствованной конструкцией является дверной электрический звонок в квартиру или дом. Устройство собирается на базе микросхем. Звонок оснащен встроенным динамиком, который генерирует разнообразные звуковые мелодии. Такое устройство имеет расширенные функциональные возможности. В закрытом состоянии звонок представляет собой пластиковую коробочку, из которой выходят отрезки проводов для подключения или клеммные соединения.

Звонок представлен магнитной системой с контактной группой. В момент подачи напряжения, что происходит в результате нажатия на кнопку, замыкается цепь, что влечет за собой притягивание якоря к сердечнику. На конце подвижного контакта находится молоточек, который ударяет периодически по металлической чаше, инициируя возникновение звуковых волн.

Электрический дверной звонок является самым распространенным вариантом

Дверной электрический звонок может быть проводным или беспроводным. Первый вариант устройства сходен с электромеханическим типом (они имеют одинаковую схему подключения). Однако существуют модели проводных электрических звонков в квартиру, которые будут работать от напряжения 12 В или от автономных источников питания. В первом случае перед подключением устройства необходимо установить понижающий трансформатор. Второй вариант предполагает использование блока питания, входящего в комплект устройства.

Беспроводные звонки для квартир и домов являются более удобными в эксплуатации. Кнопка устройств имеет автономное питание. Для нормальной работы прибора она должна размещаться в зоне передачи сигнала к звонку. Существуют беспроводные модели, которые работают от сети 220 В. Их включают в стационарную розетку, а кнопка работает от батареек. Встречаются варианты, в которых сам звонок функционирует автономно.

Ультрасовременные модели проводных и беспроводных звонков-домофонов в квартиру или дом обладают расширенным функционалом. Они оснащены функциями видеонаблюдения и звукозаписи, которые начинают работать в момент нажатия на кнопку устройства. Модели премиум-класса дополнительно укомплектованы устройствами дистанционного управления, обеспечивающими открытие дверей или ворот. Это самый удобный вариант для частных коттеджей.

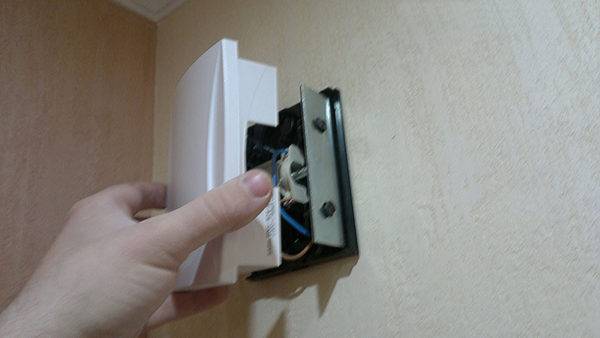

Демонтаж старого дверного звонка

Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:

Отключите напряжение. Проверьте его отсутствие мультиметром.
Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

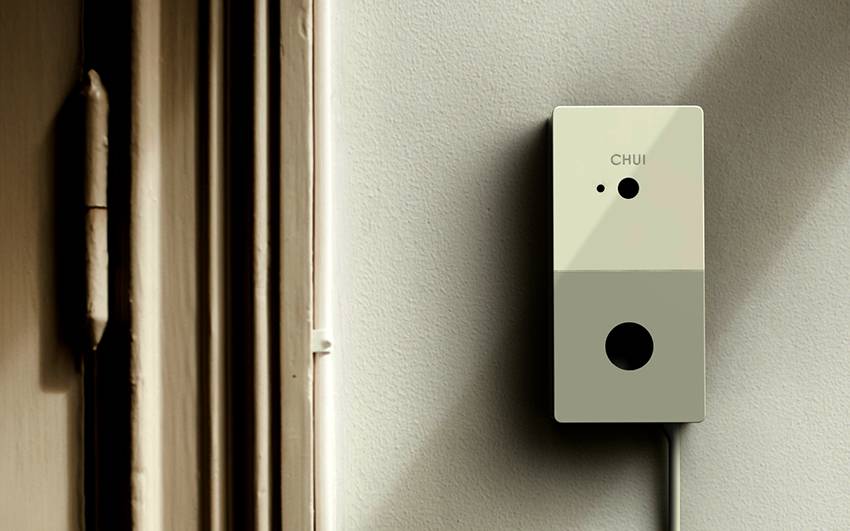

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Это интересно: Подключение электрического котла к электросети — подробная инструкция

Проверка работы и причины, по которых может не работать звонок в квартире

При подключении электрического дверного звонка сложно совершить ошибку, но случается и такое. Бывает также при верно выполненном подключении не работает звонок (это может быть связано с браком изделия или отсутствии питания). Чтобы проверить работоспособность устройства и выявить причины, по которым звонок может не работать необходимо произвести диагностику, состоящую из следующих этапов:

Включить питание и проверить работает ли звонок.
При включенном питании проверить с помощью тестера наличие напряжения на основном блоке и на кнопке включения звонка.
При отключенном питании с помощью прозвонки или мультиметра прозвонить каждый проводник и определить целостность цепи.
Если с проводниками все в порядке, проверить наличие качественного контакта в кнопке звонка.
Если после прозвонки проводников и проверки электрической схемы подключения неисправность сохраняется, значит налицо производственный брак: сдайте обратно в магазин звонок и приобретите новое устройство.

В случае беспроводного устройства, причина неисправности может заключаться в неправильные установки аккумуляторных батареек, а также в несоблюдении инструкции по дальности связи основного блока и кнопки. Проверьте, чтобы плюсы и минусы батарейки и гнезда совпадали, а также проверьте дальность установки.

Виды дверных звонков

Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.

Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
дюбеля и шурупы, что потребуются для закрепления прибора на стене;
кнопка;
трансформатор;
кабель – потребуется для подключений низковольтного типа;
дрель и шуруповерт;
стриппер для зачистки провода;
изолента, хомуты из пластика и рулетка;
отвертки;
плоскогубцы с длинным носом и обычные;
бокорезы;
сверла;
уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Как выбрать беспроводной звонок?

Помимо дизайна и стоимости существует множество нюансов, влияющих на работу этого электронного изделия. Рассмотрим важнейшие критерии выбора беспроводного звонка:

Беспроводной звонок в квартиру, кнопка которого расположена в паре метров от приемника, сработает в любом случае

На дачном участке желательно использовать приборы с дальностью действия от 50-100 м.
Наличие дополнительных гаджетов (камеры, датчиков движения) существенно расширяет функциональность.
Чем мощнее прибор, тем чаще придется менять батарейки.
Желательно наличие кнопок для настройки силы звука и смены мелодии.
Качество корпуса крайне важно при наружной установки кнопки звонка.
Класс влагозащиты – IP44 или выше.
Дизайн корпуса.
Вид крепежа – наклейка упрощает установку, не требуется сверлить установочные отверстия, но соединение на шурупах намного надежнее.
Проверенная компания-производитель.
Наличие гарантии.

Рейтинг беспроводных звонков

Расширяется постепенно ассортимент данных устройств, улучшается дизайн, увеличивается список дополнительных опций. Изучение краткого рейтинга популярных моделей звонков поможет определиться с оптимальным выбором:

Мелодика С 502 – дальность без препятствий 150 м, 20 мелодий, световая индикация, 3 уровня громкости.

Беспроводной звонок Evology QH-860A – дальность связи до 100 м, 36 мелодий, регулировка громкости.

Garin Ella – влагозащитный корпус, 36 мелодий, радиус сигнала 100 м, годовая гарантия.

ЭРА С108 – световая индикация, 30 мелодий, радиус 100 м, регулятор громкости, защита от брызг.

REXANT 46-0215 – беспроводной звонок с датчиком движения, автономность до полугода, 12 мелодий, дистанция детекции 5-10 м.

Ring Video – ИК-подсветка, подключение сети Ethernet для отслеживания онлайн, HD-камера с обзором 160º.

iVUE Clever Dog Wired Doorbell – поддержка Wi-Fi, передача сигнала на смартфоны, угол обзора камеры 165º, ИК-подсветка, SD-карта 128 Гб, режим голосового сообщения.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:. Преимущества:

Преимущества:

Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Меры предосторожности

Первое, о чем следует сказать – необходимость отключения питания от старого звонка перед установкой новой модели. Иногда пользователи при установке своими руками пренебрегают этим правилом. Закономерным результатом этого является удар током.

Перед монтажом дверного звонка следует провести необходимые расчеты и убедиться, что все расходные материалы есть под рукой в нужном количестве. Иногда бывает так, что пользователь начинает осуществлять установку, а потом у него не оказывается нужного количества дюбелей, шурупов или необходимых инструментов. По этой причине он теряет деньги и время.

Важно продумать, как именно будет проложен и спрятан электрический кабель звонка, если будет использован такой вариант. Ни в коем случае не следует пренебрегать скрытием кабеля в коробке или какими-то декоративными элементами. В противном случае, если он проложен по полу, то присутствует риск его деформации

Он также не должен быть проложен поверх какого-то другого провода

В противном случае, если он проложен по полу, то присутствует риск его деформации. Он также не должен быть проложен поверх какого-то другого провода.

Важный момент заключается в использовании правильного типа проводов для дверных звонков. Учитывая, что ток в подобных приборах относительно маленький, то при подключении в квартире можно использовать практически любой кабель, который имеет изоляцию. Речь идет даже об интернет-кабеле, витой паре либо проводе для телефонной связи.

А вот если требуется протягивать кабель питания на улице, то там уже нужно использовать силовой провод – ВВГнг либо NYM с минимальным сечением.

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку

Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки,
в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Внимание! При установке беспроводного звонка нужно учитывать максимально возможное расстояние между кнопкой и динамиком. В зависимости от материалов, из которых изготовлены стены, это расстояние может меняться

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Установка беспроводного звонка

Осмотр комплектации.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Внимание! Если внутренние части беспроводного звонка работают от электрической сети, их нужно подключить к ней. Для этого нужно воспользоваться инструкцией

Эта процедура не сложнее подключения обычной розетки.

Проверка работоспособности.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.
