Автоматизация вентиляции в квартире: что для этого нужно?

Дополнительные советы

Совет один. При установке вентилятора в ванной комнате стоит приобрести систему с датчиком влажности. Как только уровень влажности превысит допустимый стандарт, автоматически включится один и тот же вентилятор.

Совет два. Вытяжная система с таймером идеально подходит для туалета. Аппарат сначала запускается, а затем через определенное время автоматически выключается.

Совет три. На кухне рекомендуется установить вентилятор, оснащенный решеткой. Эта сетка защитит комнату:

от попадания в него насекомых;
от загрязнения из общей системы вентиляции.

Периодически удаляйте сетку и промойте ее чистой водой. Это можно сделать очень легко.

Четвертый совет. Вентиляционные системы с полезными дополнениями может быть трудно купить. Кроме того, они дороже, а дополнительные деньги на их покупку семья не всегда в состоянии выделить. Вы можете выбрать обычную модель.

Совет пять. Установите вентилятор в соответствии с инструкциями. Как правило, это делается путем простого крепления корпуса и других частей к стене с помощью саморезов.

Совет Шесть. Для повышения эффективности воздухообмена можно создать небольшой зазор между нижним краем внутренней двери и полом. Высота зазора до 1,5 см. Сетчатые или декоративные перфорированные панели могут помочь замаскировать зазоры.

С помощью приведенных здесь советов владелец может легко самостоятельно настроить систему приточно-вытяжной вентиляции. Тогда обмен воздуха в его доме будет эффективным.

Необходимо ли устанавливать вентилятор?

Для того чтобы понять, нужно ли монтировать нагнетатель, следует сделать проверку системы. И перед тем, как ее провести, нужно понять, как же работает вентилирование в туалете. Все достаточно просто — существует два основных канала:

Приточный
Вытяжной.

Вытяжное отверстие в ванной

В ванной комнате роль первого играет дверной проем. В качестве вытяжного канала выступает отверстие, которое находится на стене под потолком (оно закрыто решеткой).

Теперь, когда стало известно, как работает циркуляция воздуха, можно начинать искать причины неполадок. Как Вы уже успели догадаться, они либо в притоке, либо в вытяжке. Для проверки обоих вам потребуется листок бумаги или спичка. Рассмотрим все на примере последнего.

Тут все просто, если поднесете спичку к вытяжному отверстию, то огонек должен потухнуть – это будет свидетельствовать о хорошей работе вентиляции. В противном случае придется прибегать к одному из методов, которые будут описаны немного ниже в статье.

Проверка притока и вытяжки

Сперва нужно определить, достаточно ли сильный приток в саму квартиру. Диагностика происходит в два этапа.

Проверка

Необходимо открыть окна и межкомнатные двери, которые расположены на пути движения воздуха
Закрыть окна, но оставить открытыми межкомнатные двери.

Следующее, что нужно проверить, это приток в саму ванную комнату. Здесь все так же, проверка в 2 этапа:

Открытые межкомнатные двери на пути к ванной комнате
Закрытая дверь в туалет.

Проверка притока в туалете и вытяжка связаны между собой, то есть они одинаковы.

Причины и решения проблем

Причиной того, что в квартиру попадает недостаточно свежего воздуха, могут быть металлопластиковые окна и герметичные двери.

Для того чтобы решить этот вопрос, прибегают к одному из следующих способов:

Периодичное проветривание квартиры или приоткрытая форточка. Но этот вариант в зимнее время выпускает из дома слишком много тепла.
Установить настенный клапан. С его помощью можно будет усиливать и ослаблять поток свежего воздуха. Есть небольшая рекомендация по установке — лучше всего его расположить над батареей, таким образом, воздух будет прогреваться перед попаданием в квартиру.

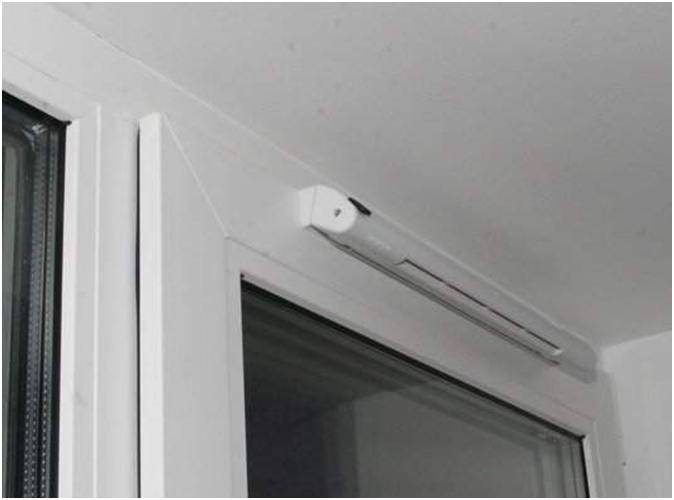

Установка оконных клапанов.

Оконные клапаны

Решение вопроса тяги в ванной. Сначала разберемся с поступлением свежего воздуха внутрь.

Установка дверных клапанов
Постоянно приоткрытая дверь
Поднятие двери над полом на 2 сантиметра.

Что делать, если проблемы с вытяжкой в ванной?

Прочистка вентиляционных каналов
Установка вентилятора в вытяжное отверстие.

Для достижения максимальной эффективности лучше использовать оба способа одновременно. Далее речь пойдет о том, как выбрать вентилятор и правильно его установить.

Что эффективнее в быту: кондиционер или приточно-вытяжная система вентиляции

Часто в квартирах устанавливают кондиционеры с системой климат-контроля в надежде на улучшение вентиляции. В вопросе, что лучше, нужно разобраться подробнее, ведь подобные системы и кондиционеры имеют различия:

Кондиционеры используют для своей работы воздух, которые берут из помещения. Воздух несколько раз проходит через фильтры, ионизируется, осушается и охлаждённым выходит наружу. Кондиционер не набирает чистый воздух с улицы, он выдувает только отработанный охлаждённый воздух, поэтому в помещении появляется духота и затхлость. Современные сплит-системы способны отводить отработанный воздух и закачивать в помещение чистый, но такие системы стоят очень дорого.
Домашний кондиционер очищает только тот воздух, который находится внутри помещения, поэтому в нём не содержится вредных частиц и пыли с улицы.
Монтаж сплита требует вызова мастеров и частичного демонтажа стены. Кондиционер можно расположить не в каждой комнате и не на каждой стене, а установка вентиляции приточного вида монтируется в любом месте квартиры, без демонтажа конструкций.
Домашний кондиционер нельзя использовать в зимний период, так как вода в отводящих трубах может замёрзнуть, что приведёт к выходу из строя наружного блока. Компактная приточная вентиляция, встроенная в стену, может использоваться при любой температуре, так как оснащена автоматической системой климат-контроля.

Дополнительная вентиляция для квартиры может быть любого вида, важно чтобы она выполняла свои функции правильно. Далее уже сам владелец определит для себя наиболее подходящий вариант, согласно своему бюджету.

Нужно ли дополнительно вентилировать каркасный дом

Показатели герметичности в каркасном доме высокие, если он построен с использованием современных технологий. Естественная вентиляция хорошо функционирует только зимой, но снижает температуру в помещениях. При постоянном проживании требуется принудительная система. По конструкции она не отличается от тех, что монтируются в квартирах.

Тип системы зависит от площади и особенностей дома. Самый экономичный вариант – естественный приток и принудительный отвод. Но такое вентилирование понижает температуру в помещениях. Поэтому лучше установить дорогую конструкцию, поддерживающую установленные параметры температуры и влажности.

Все вышеизложенное не относится к дому или даче, в которых проживают периодически. Летом вентилирование обеспечивается проветриванием.

О принудительной вентиляции

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

приточной;
вытяжной;
приточно-вытяжной.

По способу доставки воздуха:

с воздуховодами;
без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

Выбираем вентилятор

Теперь настало время ответить на вопрос как выбрать вентилятор для ванной комнаты? При выборе вентилятора следует оперировать его производительностью, безопасностью, уровнем издаваемого шума, и типом конструкции.

Вентиляция в ванной

Производительность системы

Это основной параметр, определяющий качество работы вентилятора, от него зависит скорость отвода пара и неприятных запахов. Стандартная естественная вытяжка рассчитана на вывод 50 м3/ч, но часто этого показателя недостаточно, чтобы усилить процесс вентиляции и устанавливают вентилятор.

Чтобы рассчитать необходимую производительность прибора, вам потребуется умножить объём помещения на кратность. Скажем, ванной комнатой пользуется от 1 до 3 человек, то число кратности будет равно 6, если же 3 и более, то 8.

Пример. В квартире проживает семья из трех человек, размеры ванной комнаты: длина – 3 м, ширина – 2.5 м, высота потолка – 3 м. нужно найти производительность вентилятора.

П=3*2,5*3*6=135 м3/ч – рекомендуемое значение производительности.

Теперь вы знаете, как правильно рассчитывается производительность.

Безопасность эксплуатации

Второй по важности параметр – это безопасность. В него включается защита вентилятора от влаги. Ведь ванная комната характеризуется повышенным уровнем влаги, мало того, велика вероятность прямого попадания воды на прибор вентилирования

Ведь ванная комната характеризуется повышенным уровнем влаги, мало того, велика вероятность прямого попадания воды на прибор вентилирования.

Вентилятор

Поэтому покупая нагнетатель, нужно обязательно обратить внимание, чтобы на нем была маркировка – IPx4. Она свидетельствует о том, что оборудование имеет должную защиту от воды, а это значительно уменьшит вероятность короткого замыкания. Да, еще один совет, для ванной комнаты лучше всего выбирать низковольтный прибор, чтобы в случае чрезвычайной ситуации, удар током был минимальным

Да, еще один совет, для ванной комнаты лучше всего выбирать низковольтный прибор, чтобы в случае чрезвычайной ситуации, удар током был минимальным.

Комфорт работы

Также очень важно, чтобы работа вентилятора не приносила вам дискомфорта. Чтобы этого не происходило нужно выбирать такой нагнетатель, издаваемый шум которого не превышал бы 40 дБ

Конструкция вентиляторов

Рынок переполнен всевозможными предложениями, поэтому прежде чем туда отправиться, нужно немного ознакомиться с каждым из них.

Вентиляторы различают в зависимости от места установки:

Настенные;
Потолочные.

По способу установки:

Канальные;
Радиальные.

Также важную роль играет тип конструкции: осевой, радиальный, центробежный и центробежно-осевой.

Настенный

Чаще всего используются осевые вентиляторы. Это связано с их простой установкой и хорошим показателем КПД. Они способны создавать оборот воздуха более 100 метров кубических в час, что впечатляет. Но при этом обладают плохими напорными характеристиками, поэтому их рекомендуют монтировать в случаях, если горизонтальная часть воздуховода менее 3 метров.

Есть и более мощная модель – центробежно-осевые, по мощности ничем не уступают осевым, они также способны работать с каналами, чья длина более 3 метров.

Центробежные, их не так часто выбирают из-за громкой работы, но их способность выводить воздух впечатляет, и если вас не смущает фоновый шум, то это вариант однозначно для вас.

Дополнительные фишки

В век технологий, развитие вентиляторов также не стоит на месте. Их оснащают различными дополнительными механизмами, позволяющими значительно упростить пользование.

Одним из таких дополнений являются датчики движения и уровня влажности. Благодаря им вентилятор будет сам определять, когда нужно проветрить помещение, а когда нет.

С датчиком влажности

Таймер. Довольно удобная вещь, он позволяет настроить время, когда прибор должен будет выключиться. Удобно использовать, если нагнетатель подключен к выключателю света.

Вентилятор с часами позволит вам следить за временем во время принятия душа. Практика показала, что это дополнение позволит вам реже опаздывать.

И если размеры отдушины не позволяют установить двойную вентиляционную решетку, то вентилятор с функцией постоянного проветривания будет отличным вариантом для решения вопроса вентиляции.

Диспетчеризация вентиляции и кондиционирования

Диспетчеризация – это сбор сигналов с датчиков и на их основе управление всеми процессами. Основными функциями диспетчеризации вентиляции и кондиционирования являются:

Индексация поступающих сигналов от датчиков, их обработка и настройка.
Подача сигнала диспетчеру, если в системе произошли отклонения от заданных параметров или возникла нестандартная или аварийная ситуация.
При необходимости производится перевод работы всей схемы в аварийный режим.
Если возник пожар в здании, включается система отвода дыма.
Строго отслеживаются параметры воздуха, которые поддерживаются на всем протяжении работы оборудования.
При необходимости регулировка заданных параметров.
В часы пониженных нагрузок системы вентиляции и кондиционирования переводятся в режим экономии электроэнергии и других видов энергоносителей (пар, горячая вода).
Обрабатываются данные в момент включения или отключения.

В зависимости от того, какие требования заказчик предъявляется к кондиционированию, автоматизация может производиться с использованием свободно-контролируемых приборов (контроллеров) или с добавлением так называемых программно-аппаратных комплексов. Второй вариант дороже, но он дает возможность объединить в одном пункте контроля все рычаги управления.

При этом необходимо понимать, что ситуации в больших зданиях с несколькими подсистемами могут быть разными. Поэтому кондиционирование и вентиляция разделяется на модули в плане обеспечения диспетчеризации. И каждый модуль при возникновении внештатной ситуации может работ автономно.

Возможности диспетчеризации:

можно организовать управление большим количеством модулей, которые по мере необходимости подключаются параллельно;
настройка сбора данных, которые необходимы пользователю;
возможность передача данных на другие компьютеры;
контролируется телефонная и компьютерная сети;
автоматизация процессов передачи данных от нижних уровней к пульту управления;
передача данных на телефон.

Контроллеры для автоматизации и диспетчеризации

В принципе, необходимо отметить, что технологическая схема кондиционирования и вентиляции здания, в которую входит контроллер, является стандартной, а точнее базовой. Ее можно изменять под нужные требования с дополнением. К примеру, можно изменить контроль температуры внутри помещений не через канальный датчик, установленный в воздуховодах системы отводной вентиляции, а через каскадный, который устанавливается непосредственно в самом помещении. Или можно внести в конфигурацию подогрев жалюзи в кондиционировании, которые открывают или закрывают проемы.

То есть, диспетчеризацию систем вентиляции и кондиционирования с учетом установленных контролеров можно развивать по разным схемам. И при этом можно подобрать такую технологическую цепочку, которая будет выгодна именно для определенного вида зданий, где установлены разные требования к отдельным помещениям.

Автоматизация в быту

Сегодня все чаще звучит термин – «умный дом». По сути, это автоматизация контроля над всеми сетями, которые обеспечивают нормальную жизнедеятельность человека в собственном доме. Конечно, это обширная сеть, в задачи которой входит:

безопасность внешняя и внутренняя (последняя – это слежение за сотрудниками, выполняющих бытовую работу в доме);
контроль и слежение за аварийными ситуациями: утечка газа, холодной или горячей воды;
создания благоприятного климата внутри помещений, а это касается кондиционирования, отопления и вентиляции.

При этом диспетчеризация строго контролирует всю работу инженерных сетей. И если есть необходимость изменить какой-либо параметр, нет нужды бегать по этажам к щитам автоматики, чтобы провести настройку. «Умный дом» снабжается отдельно установленным мини-пультом или мини-блоком, через который и проводится регулирование и настройка требуемых режимов.

Самое главное, что вся автоматизация завязана на диспетчеризации с установленных в нее контроллеров. То есть, технологическая схема здесь точно такая же, как и на любом объекте, где присутствуют модульные схемы кондиционирования и вентиляции.

Какая вентиляция лучше

Сразу отметим, что человеку по нормам требуется около 30 м3/час, а естественная вентиляция может обеспечить всего около 12-15 м3/час и зависит от погодных условий. Поэтому, для комфортного проживания лучше выполнить приточно-вытяжную вентиляцию, особенно это касается загородных домов общей площадью более 100 м2.

ПВВ влечет за собой ощутимые трудозатраты и финансовые расходы, поэтому стоит еще на стадии проектирования дома решить вопрос с выбором типа вентиляции дома.

Плюсом выбора ПВВ служит еще один положительный момент, в здание будет поступать воздух фильтрованный, подогретый, нормальной влажности, что невозможно при устройстве естественной вентиляции.

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.

От чего зависит цена вентиляции в квартире и частном доме “под ключ”

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
Особенности конкретной выбранной вентиляционной модели.
Комплект и количество единиц вентиляционного оборудования.
расчет производительности системы вентиляции для полноценного воздухообмена;
Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Автоматизация вентиляции и кондиционирования

Существуют три вида систем автоматизации вентиляции и кондиционирования: частичная, комплексная и полная. Чаще всего используют две первые. Сама автоматика состоит из нескольких блоков, контролирующих разные процессы:

датчики или, как их называют специалисты, первичные преобразователи;
вторичные;
регуляторы автоматические;
исполнительные механизмы, в некоторых схемах применяются регулирующие приборы;
электротехническая аппаратура, с помощью которой регулируются электроприводы вентиляторов и кондиционеров.

В основном все эти механизмы и приборы, входящие в состав промышленной автоматизации, являются стандартными. То есть, они производятся по ГОСТам серийно. Но есть некоторые из них, которые выпускаются мелкими партиями и предназначаются именно для систем кондиционирования воздуха, для систем отопления и вентиляции. К примеру, датчики для контроля над влажностью воздуха или температурные регуляторы марки Т-8 или Т-48.

Обычно все приборы, которые показывают параметры условия внутри помещений, устанавливают в специальный отдельный щит. При этом необходимо понимать, что чем больше подсистем в здании, тем больше щитов приходится устанавливать. Это усложняет проведение контроля над параметрами, которые необходимо периодически снимать. Чтобы упростить данный процесс, сегодня в разветвленных системах кондиционирования и вентиляции организуется пульт управления, за которым сидит оператор. Один человек полностью контролирует весь процесс. При этом с помощью интернета решается задача сигнализации и возможности контролировать все параметры на расстоянии. То есть, на телефон может прийти SMS с данными обо всех происходящих процессах.

Что касается датчиков, то очень важно правильно расположить их по помещениям с определенной частотой размещения. Именно эти небольшие приборы начинают реагировать на изменения параметров воздуха

Именно они дают толчок к началу изменения работы оборудования. Но в функции систем автоматизации вентиляции и кондиционирования воздуха входит не только отслеживание условия внутри помещения здания. В каждом воздуховоде устанавливаются датчики, которые отслеживают, а не попало ли что-нибудь внутрь. Ведь даже небольшой посторонний предмет может попасть в оборудование и вывести его из строя. Это очень важно и для заслонок, которыми перекрываются отвод и подача воздуха.

Любая автоматизация включает в себя и систему оповещения и сигнализации. Здесь стандартно: звуковая и световая.

Подбор оборудования и оценка эффективности системы вентиляции

Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.

Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.

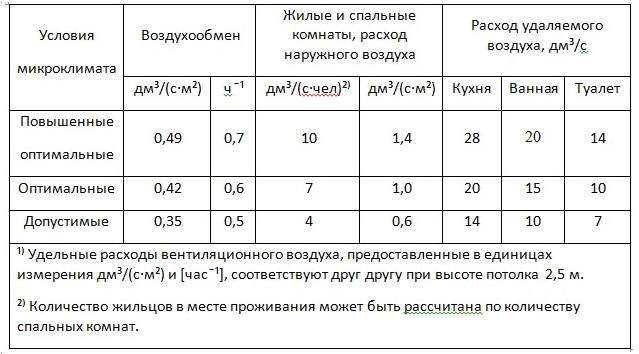

По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.

Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.

Объединение вентиляции и кондиционирования в квартире

Городские жители редко могут похвастаться дополнительным пространством, поэтому интеграция систем вентиляции и кондиционирования в единый блок не только снижает затраты на установку, но и экономит ценное пространство.

Самым простым вариантом системы вентиляции и кондиционирования является обычный кондиционер с функцией подачи свежего воздуха. Она не сможет обеспечить полный воздухообмен, но хотя бы в одной комнате будет приток свежего воздуха. Может использоваться в сочетании с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта является система канальной вентиляции и кондиционирования воздуха. Он базируется на центральном кондиционере с подачей свежего воздуха или приточно-вытяжном устройстве с охладителем. По запросу агрегат может быть дополнительно оснащен рекуператором.

Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции

Система проточной вентиляции нужна для того, чтобы обеспечить проветривание помещения. Если летом для этого используются окна, то в холодные времена года больше подходят разные фильтры и вентиляторы. Они выполняют три основных функции:

Вывод углекислого газа. Если комнату долго не проветривать – в ней скапливается углекислый газ, вызывающий сонливость, чувство хронической усталости, дискомфорт и так далее. Проточная вентиляция не только добавляет свежего воздуха, но и избавляет от неприятных запахов.
При большом количестве влаги появляется риск возникновения плесени и других форм грибка. Проточная вентиляция способна регулировать этот процесс.
Если помещение долго не проветривать – в нем заводятся разного рода вирусы и вредные бактерии, а это негативно сказывается на человеческом здоровье. Проточная вентиляция позволяет избежать подобны неприятностей.

Как можно увидеть, вентиляция в квартире не только хорошо проветривает помещение, но и полезна для здоровья.

Датчики и преобразователи

Датчики – это элементы систем автоматизации вентиляции, служащие для получения информации о реальном состоянии регулируемого объекта. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температуре, давлению, влажности и т.д.

Для того, чтобы информация с датчика передавалась системе в виде цифрового кода каждый датчик снабжается преобразователем.

Оптимальные места установки датчиков указываются в прилагаемых к ним инструкциях.

Датчики температуры могут быть для внутреннего и наружного применения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Внутри помещений датчики температуры устанавливаются в нейтральных, относительно источников тепла или холода местах, снаружи здания в местах где датчик будет защищен от ветра или прямого попадания солнечных лучей.

Датчики влажности представляют собой блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электронный сигнал. Бывают наружного и внутреннего исполнения. Устанавливаются в местах со стабильными условиями влажности, не допускается установка их вблизи радиаторов отопления, блоков кондиционеров, у источников влаги.

Датчики давления подразделяются на реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговые датчики давления (преобразование давления сразу в электрический сигнал, например, с помощью пьезо-элементов). И те, и другие применяются для измерения давление как в одной точке, так и разность давлений в двух точках.

И внешние и внутренние датчики желательно устанавливать по два и более, например, с северной и с южной стороны здания. В современных системах, все внешние климатические датчики объединяют в единую метеостанцию.

Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Расход жидкости вычисляется по формуле внутри процессорного блока исходя из разности давлений и других параметров (температуры, сечения трубопровода, плотности).

Особенности монтажа и настройки автоматики на системы вентиляции

Установка автоматики на вентсистему выполняется с учетом эксплуатационно-технических требований. На одних объектах можно обойтись традиционными модулями, которые изготавливаются в виде шкафов с внутренним наполнением из приборов управления.

На других объектах мастера вручную собирают комплекты, которые адаптированы под особенности сложных приточно-вытяжных вентиляций.

Отличия в подходах объясняются необходимостью наладить эффективную эксплуатацию вентсистемы и создать благоприятную атмосферу, независимо от погодных условий и времени года.

Установкой и подключением автосистем вентиляции должны заниматься техники, имеющие специальные допуски, и специалисты, которые прошли необходимую подготовку. Монтажные работы должны выполняться в полном соответствии с техническим регламентом и действующими ГОСТами.

Если в работу подключить непрофессионала, возможны ошибки, которые приведут к неисправности отдельных механизмов или всего оборудования. Самостоятельно установленные комплексы не подлежат сервисному обслуживанию. В дальнейшем пользователь должен будет производить их ремонт за свои средства.

Автоматика как средство улучшения воздухообмена в квартрире
