Схема вентиляции в панельном доме

Естественная вентиляция

Естественная вентиляция или открыть/закрыть окно – самый экономичный и простой способ проветривания. Все мы помним, как в детстве перед сном открывали форточки в спальне, а в школьных классах окна перед уроками. Все мы выросли здоровыми, без аллергий и никто не задохнулся.

Все современные окна комплектуются недорогими механизмами, которые позволяют открывать окна в 3х режимах:

  1. Полное открытие – «нараспашку»
  2. Откидывание створки
  3. Создание щели для микропроветривания.

На практике я не использую аэрационные клапана, которые устанавливаются в оконный профиль. От них больше вреда, чем пользы.

Естественная вентиляция, несмотря на технологический прогресс, и в настоящее время является самой популярной, т.к. практически ничего не стоит и полностью оправдана, т.к. за городом, как правило, воздух свежий, чистый и пыли на порядок меньше, чем в городе. Исходя из экономических реалий и благосостояния российских граждан – естественная вентиляция должна рассматриваться в качестве основной.

Она идеально подходит для каменного инерционного дома в зимний период, стены и монолитные конструкции которого после закрытия окон быстро компенсируют теплопотери. Перед сном спальня залпово проветривается, а затем оконная створка переводится в режим микропроветривания. Для каркасного и деревянного дома такой способ проветривания дорогой, т.к. полностью выхлаждает дом, а системе отопления нужно с нуля прогреть весь объем замещенного воздуха с улицы. В местах, где есть насекомые необходимо предусмотреть монтаж москитных сеток.

Еще одно важное преимущество естественной вентиляции о которой многие не знают, а производители вент-систем умалчивают – это единственно правильный способ поступления в дом свежего воздуха, который находится в состоянии естественной природной ионизации, что регламентируется СанПиН 2.2.4.1294-03. Запахи «природы»: моря, озера, леса или поля – это не запахи, а признаки природной ИОНИЗАЦИИ воздуха

При прохождение через механические установки с электромагнитными полями все полезные для здоровья отрицательно заряженные анионы обнуляются. Тем самым мы обесцениваем преимущество проживания загородом на природе и дышим бесполезным, мертвым воздухом. Про ионизацию я еще дополнительно остановлюсь в конце ролика.

Такой способ вентиляции загородного дома работает, если помимо окон, через которые происходит приток воздуха, есть система вертикальных вентиляционных каналов, либо локальные вытяжные вентиляторы в технических помещений: котельной, ванной, санузлах, через которые происходит выход воздуха.

Естественная вентиляция, несмотря на свою кажущуюся простоту, также требует знаний и правильного проектирования!

Рассказываю его основные принципы. Во всех помещениях загородного дома должно быть окно для открытия

При создании планировочных решений в спальнях кровати важно располагать так, чтобы они не оказались на линии окно-дверь, по которой будут перемещаться воздушные массы (сквозняки). В идеале линия окно-дверь должна проходить по диагонали или по максимально возможному длинному отрезку комнаты

На всех этажах в технических и мокрых помещениях должны быть вентиляционные каналы для естественной вентиляции или вытяжные вентиляторы. Не рекомендуется использовать двери с автоматическими порогами.

Для строительства вентиляционных каналов (шахт) в своих проектах я использую керамзитобетонные блоки Schiedel Vent, которые монтирую на этапе возведения несущих стен. Они могут быть 1, 2х и 3х-ходовые. Даже если в проекте вертикальные шахты полностью заменяются на локальные вытяжные вентиляторы, которые проходят сквозь наружные стены на фасад, есть 2 обязательных вертикальных прохода на крышу: вентканал для газовой котельной – это требование газовщиков и выход канализационного стояка для его вентиляции. При проектировании камина в гостиной предусмотрите монтаж специального приточного клапана, в противном случае Вы столкнетесь с проблемой розжига и горения дров.

Кухонные вытяжки

Удалить из воздуха кухни продукты горения, капли жира, запахи пищи поможет вытяжка. Это один из элементов механической вентиляции в квартире. Вытяжка работает от электричества.

Кухонная вытяжка помогает удалить из помещения неприятные запахи

  1. Активные. Осуществляют непосредственно вытяжку воздуха на улицу или в вентиляционную шахту.
  2. Пассивные. Очищают воздух системой фильтров и выпускают в помещение. К системе вентиляции не подключаются.

Фильтры в пассивной вытяжке бывают нескольких типов. Одни улавливают жир, другие адсорбируют запахи. Менять фильтры нужно в зависимости от интенсивности использования агрегата.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Вентиляция в панельном доме

Вентиляция в панельных домах чаще всего естественная. Свежий воздух поступает в квартиры через небольшие щели в дверях и окнах, а удаляется через основной вентиляционный канал. В высотных панельках иногда существующая система вентиляции не справляется с очисткой воздуха. В этом случае в 9-этажных панельных домах для очистки воздуха на последнем этаже проектируется отдельная шахта, которая функционирует независимо от основной вентиляции дома.

Рисунок 8 – Схема вентиляции многоэтажного панельного дома

Для улучшения воздухообмена в панельном доме крайне желательно устанавливать вытяжку и осевые вентиляторы одинаковой мощности на приток и вытяжку.
Рисунок 9 – Схема вентиляции хрущевки

Как устроена вентиляция в панельном доме

Построенные в советское время панельные дома, да и современное бюджетное строительство от них не отличается, в плане вентиляции обозначены именно вентшахтами, пронизывающими дом с подвала до крыши с выходом за кровлю. При этом в разных типах домов использовались разные вентиляционные схемы. Их было четыре:

  1. С вертикальными сборными каналами – это когда к шахте подсоединялись вертикальные каналы от каждой квартиры. При этом канал проходил через соседнюю квартиру на этаже выше и врезался в шахту. Таким образом создавалась тяга вентканала для каждой квартиры.
  2. С горизонтальными сборными каналами на чердаке. От каждой квартиры вверх сооружались отдельные каналы, которые собирались на чердаке в единую шахту с выводом на улицу. При этом к шахте от каждого канала подводился горизонтальный участок.
  3. Без сборных каналов. Это так называемая поквартирная вентиляция в многоэтажном доме. Это когда от каждой квартиры выводился вентканал за пределы крыши.
  4. Чердачная вентиляция. Во-первых, в таких домах проводилось утепления чердака. Во-вторых, каналы выводились в чердачное помещения, а от него за пределы кровли выводилась общая вентшахта.

В независимости от того, какая использовалась в доме общая схема, вентиляция в квартире представляла собой отверстие под потолком и уходящий вверх в стене вентканал. Необходимо обозначить, что все описанные схемы предназначаются для зданий с разным количеством этажей. Ведь вести, к примеру, через 9 этажей к каждой квартире отдельный вентканал – дело затратное. Поэтому вентиляция 9-этажного панельного дома – это первая позиция из списка.

Такой план (схема) считается самой неудачной. Проектировщики старались сэкономить полезное пространство внутри квартиры. К тому же сборка такой вентиляции оказалась бюджетной, но при эксплуатации она создает немало проблем. Самая распространенная неприятность – перетекание воздуха со всеми запахами из квартиры в квартиру.

Что касается вентиляции 5-этажных домов, то здесь используются все остальные схемы. Правда, назвать их безупречными нельзя. Особенно это касается второй и четвертой позиции. В этом плане оптимальный вариант для малоэтажных строений третий пункт из списка. Отдельная шахта в каждую квартиру – это высокая эффективность работы вентиляционной системы.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

  1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
  2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
  3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
  4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

  • сквозняки, возникающие под приточными решетками, сильно дует;
  • система гудит, что создает некомфортные ощущения, особенно в спальнях;
  • чересчур теплый поступающий воздух в жаркие сезоны;
  • дисбаланс между притоком/оттоком воздуха;
  • засорение элементов системы;
  • нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

  • Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
  • Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Важность вентиляции многоквартирного дома


Тепловой баланс многоэтажки Вентиляционная система выполняет несколько функций:

  1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
  2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
  3. Поддерживает кратность воздухообмена.
  4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения

Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Установка вентиляционных устройств в стену

Самостоятельно смонтировать стеновую вентиляцию в своем доме в принципе возможно – сам процесс достаточно простой. Сложности могут возникнуть только на этапе изготовления сквозных отверстий для выхода вентиляции через стену. Для этого потребуется подходящий инструмент, который есть не у всех.

Меньше всего проблем будет с деревянными стенами, которые можно просверлить дрелью с буром или подходящей по диаметру коронкой. Преодолеть кирпичную или бетонную преграду уже не так просто. А если дом утеплен минеральной ватой и облицован панелями, это создаст дополнительные трудности и риск испортить фасадную отделку. Поэтому лучше довериться специалистам, которые сформируют правильное горизонтально расположенное отверстие с ровными и гладкими стенками.

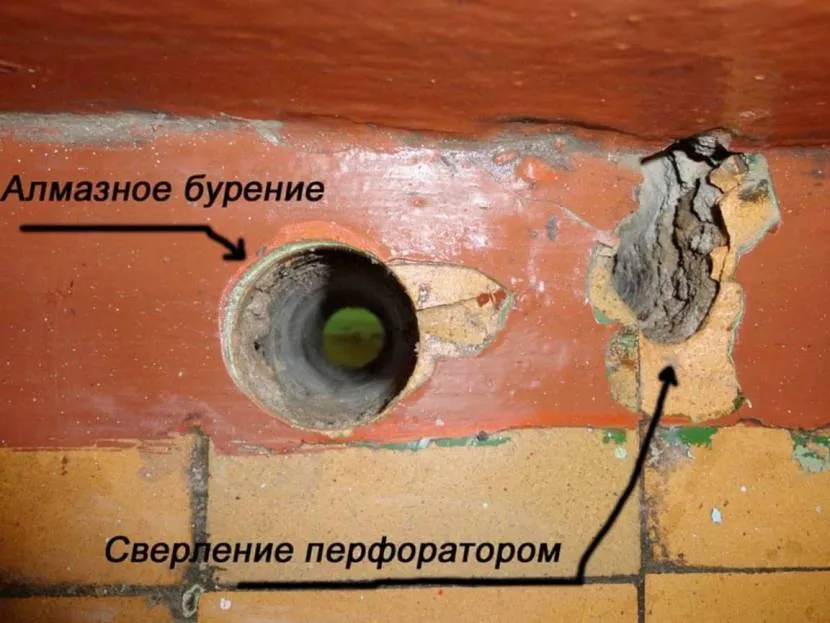

У профессионалов найдется решений для любого материала стенИсточник dymohod64.ru

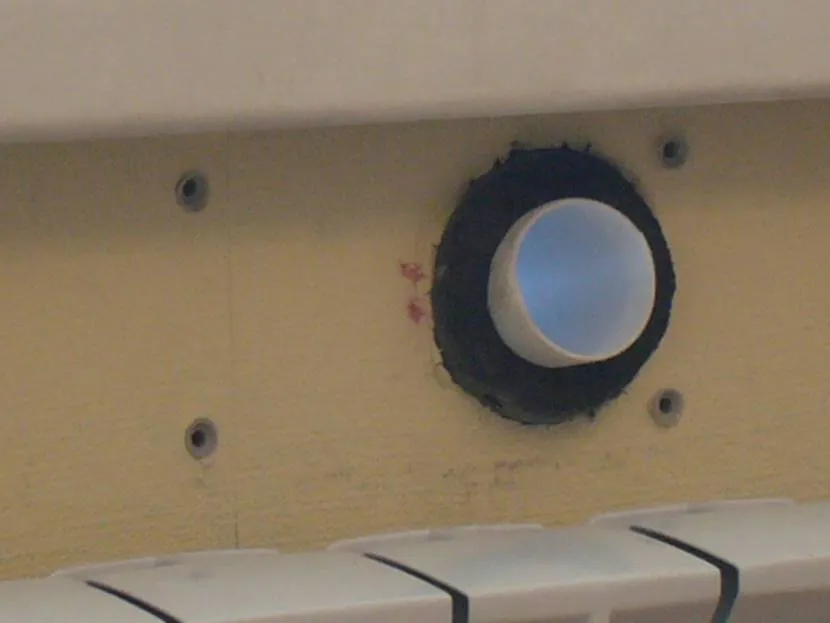

Очень важно выбрать подходящий диаметр отверстия. Если у вас устройство с утепленным воздуховодом, проем должен соответствовать его наружному сечению, чтобы между их стенками не оставалось щелей

Обычные воздуховоды желательно утеплять, оборачивая минватой, пенофолом, поролоном или другим подобным материалом, особенно в холодных регионах. Поэтому при изготовлении отверстий необходимо учитывать толщину утеплителя.


Утепленный воздуховодИсточник plamex.ru

Перед тем как вывести вентиляцию через стену в частном доме, сделанное отверстие тщательно очищают от образовавшегося при сверлении мусора. Далее действуют так:

  • измеряют толщину стены и обрезают трубу воздуховода до нужных параметров;
  • устанавливают её в отверстие, после чего при необходимости задувают монтажной пеной все щели;
  • подводят к точке монтажа питающий электрический кабель (для устройств принудительного типа);
  • размечают точки крепления, временно вставив устройство в воздуховод, сверлят отверстия для крепежа и фиксируют вентилятор;
  • подключают его к сети с помощью клемм;
  • устанавливают декоративную панель в помещении, а со стороны улицы закрывают канал защитной решеткой.

С монтажом приточного клапана дело обстоит ещё проще: его не нужно подключать к сети.

Видео описание

Чтобы получить общее представление о монтаже в стену вентиляционных устройств, посмотрите этот видеоролик:

Возможны некоторые изменения в зависимости от модели прибора, но ход работ примерно одинаков. Он всегда подробно описывается в инструкции.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

  1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
  2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
  3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Если вентиляционная шахта плохо справляется со своими функциями, воздухообмен в квартире недостаточный, можно установить оборудование для принудительного вентилирования

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

  • Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
  • Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
  • Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Как устроена вентиляция в панельном доме


Вентиляция в старых панельных домах устроена по принципу естественного обмена с выходом шахты на крышу

Всего различают три вида вентиляции:

  • Естественная. Подразумевает приток свежего воздуха в окна, дверные щели, проёмы и его отток через вентиляционную шахту. Здесь свою роль выполняет разница давления между воздухом на улице и в помещении. Именно естественная вентиляционная система имеет место в панельных 5-ти, 9-ти и других многоэтажках.
  • Комбинированная. Здесь приток или вытяжка воздуха осуществляется по принципу принуждения.
  • Принудительная. Чаще её монтируют в кухне, ванной или туалете как дополнительную коммуникацию. Механизм представляет собой вентилятор, который устанавливают в вентканал шахты. Он активно вытягивает воздух, вынуждая помещение наполняться свежими воздушными массами.

В целом вентиляционная система в многоэтажке позволяет осуществить воздухообмен. Отработанный воздух всегда уходит в вентиляционную шахту в панельном доме через выходные отверстия вверху под потолком. Тяга же образуется благодаря имеющимся щелям, зазорам, системам микропроветривания.

Так как многие предпочитают устанавливать стеклопакеты и дверные полотна повышенной герметичности, приток свежего воздуха в помещение нарушается. Воздухообмен усложняется, неприятные запахи дольше остаются в комнате.


Общий вертикальный канал — вид изнутри

Различают несколько видов устройства вентиляционной системы в многоэтажках:

  • Коммуникация с вертикальными каналами. Её чаще всего делают в 9-этажных домах, поскольку тянуть горизонтальный вентканал к каждой квартире чересчур затратно. К такому общему каналу присоединяются вертикальные шахты от каждой квартиры.
  • Шахта без сборных каналов. Здесь от каждой квартиры вверх уходят вентканал и выводится за переделы кровли. Эту систему вентиляции в панельном пятиэтажном доме использовали раньше при строительстве.
  • Горизонтальные сборные каналы. В этом случае от каждой квартиры собирается вертикальная шахта, которая вверху врезается в общий горизонтальный канал с выводом на улицу.
  • Вентиляция чердачная. Это самый старый способ организации вентиляционной системы. Чердак под неё нужно утеплять. Здесь каналы тянутся от каждой квартиры на чердак, оттуда впадают в общую шахту и уходят за пределы крыши.

Заключение

Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна установка современных схем дефлекторов, способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

http://aeroclima.ru/ventilyaciya/v-panelnom-dome/http://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.htmlhttp://bouw.ru/article/shema-ventilyatsii-v-panelynom-dome

Заключение

Для того, чтобы улучшить вентиляцию своими силами, следует посоветоваться с профессионалами своего дела и выбрать самый действенный и экономичный способ в вашем случае. Предлагаем посмотреть вам видеоуроки, и узнать экспертное мнение лучшего специалиста, как создать равномерную работу двух и больше вентиляционных каналов, для чего требуются турбодефлекторы и как выполнить установки приточного клапана.

Да, естественная вентиляция, которая характерна для большинства домов в многоквартирном доме, не всегда будет оправдывать себя в полной мере. Если в здании не была предусмотрена система принудительной вентиляции, то создать отток и приток воздуха можно своими руками, при использовании бытовых устройств.

Если вы живете в многоквартирном доме, предлагаем использовать свой опыт и поделиться, как вы обустраивали систему вентиляции, а также рассказать, какие из приборов вы используете для того, чтобы обеспечить полноценный и регулярный обмен воздуха в каждом помещении квартиры. Комментарии следует оставлять под статьей, так как ваши советы могут быть полезными для других людей, которые прочтут эту статью.
