Каким должен быть уклон канализации

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

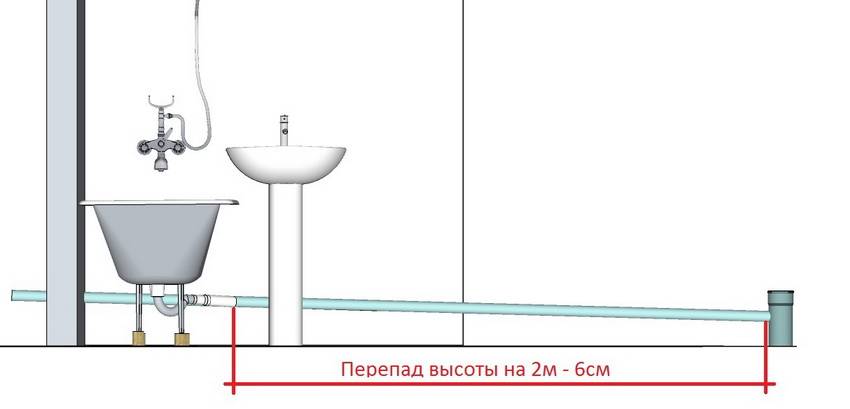

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

  • название системы, которая будет проверяться;
  • название объекта строительства;
  • наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
  • информация из проектной документации (номера чертежей);
  • перечень открытых прибором на время испытаний и продолжительность проверки;
  • данные о наличии или отсутствии дефектов;
  • подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Уклон канализации в квартире

Производство работ в помещении не связано с установкой системы на улице, поэтому задача проведения канализации в квартире несколько проще, чем в частном доме.

В квартире многоэтажного дома расчет уклона внутренней канализации производится отдельно для каждого помещения. Это объясняется тем, что для мойки, унитаза и ванны рекомендованы трубы разного диаметра. Длина определяется от сантехнического прибора до сифона, и она редко бывает значительной. Поэтому угол наклона небольшой, и визуально не заметен.

В ванной комнате и санузле трубы монтируются на цементную подушку. Система закрывается декоративными материалами, и эстетически пространство комнаты не страдает. При достаточной толщине стен трубы можно уложить в штробу, но этот вариант доступен далеко не всем.

Система от кухни монтируется с помощью подставок и подпорок, после завершения работ устанавливаются специальные держатели на расстоянии не менее 40 см.

Соблюсти высоту уклона в данном случае поможет строительный уровень, или даже обычный пузырьковый.

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

  • Диаметр подбирается исходя из среднего объема стоков.
  • Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

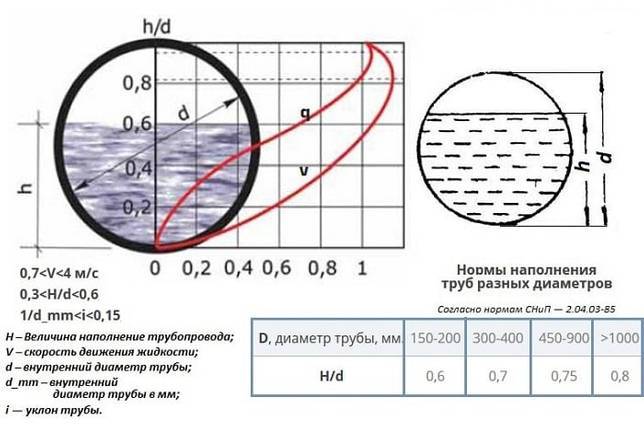

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55

= 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  • На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  • Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  • Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  • Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  • При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  • Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

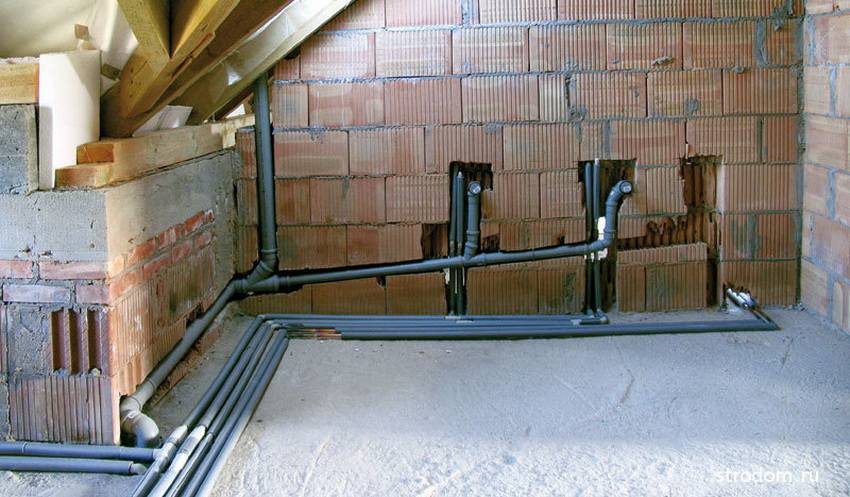

Прокладка труб

Принцип работы канализации с дренажном насосом. Правильный монтаж внутренней канализации в частном доме подразумевает прокладку труб под уклоном, равным 20-25 мм на 1 м.п. Это обеспечит беспрепятственное прохождение стоков по трубопроводу, предотвращая образование засоров и не нарушая функцию самоочистки труб. Больший уклон возможен исключительно на коротких участках.

Для работы понадобятся:

  • трубы (поливинилхлоридные или полипропиленовые) диаметром 50, 100 мм;
  • паяльник;
  • клей;
  • резиновые уплотнители в раструбах;
  • хомуты.

Для установки труб внутри дома можно использовать полипропиленовые или поливинилхлоридные трубы. Диаметр их может быть различным. Выбирая между этими двумя материалами, сложно сказать, какой из них лучше. Поэтому рекомендуется использовать те трубы, которые находятся под рукой. Но нужно помнить, что для соединения полипропиленовых труб понадобится паяльник. Поливинилхлоридные же соединяются посредством клея или резиновых уплотнителей в раструбах.

Система внутренней канализации, проложенная в частном доме, чаще всего выполняется с помощью труб, диаметр которых равен 50 и 100 мм. Последняя предназначена для изготовления стояков в частных домах, построенных в два-три этажа, для соединения с ними унитаза и объединения всех туб, входящих в канализационную систему, при выведении ее за пределы строения. Чтобы подключить другие источники стоков, применяются трубы, диаметр которых не менее 50 мм.

Соединенные между собой трубы крепятся к стенам с помощью хомутов. Ими же закрепляется стояк и труба, которая установлена в месте вывода из здания.

Определение уклона

Канализация может быть двух видов:

  • смешанная;
  • раздельная.

Выход сточных жидкостных масс из частного домостроения может осуществляться двумя способами:

  • напорным;
  • самоточным.

Напорная система используется крайне редко, так как ее устройство сопряжено с некоторыми сложностями. Это дорого, сложно и не так надежно, как в случае использования самоточной канализационной системы. Для того чтобы проложить напорный трубопровод, расчет не проводится, что обусловлено движением воды в системы под давлением.

При расчете уклона нужно помнить о том, что он для внутренней, наружной и ливневой канализации будет разным. Связано это с тем, что в каждой из систем обеспечивается выход жидкости с абсолютно разными составами, а внешняя канализация дополнительно нуждается в утеплении. Согласно СНиПам 2,04.03-85, на уклон оказывает влияние скорость сточных вод, наполнение труб и материал, используемый для их изготовления. Что касается общих правил, то они заключаются в следующем: уклон канализации, проходящей внутри дома, должен составлять 0,5-1 см на один погонный м, а уклон труб, используемых для устройства наружной системы — 1-2 см. Но это всего лишь общее значения, чтобы получить более точные данные, необходимо будет провести более детальный расчет.

Показатели

Виды какими бывают уклоны наружной канализации. Показатели угла наклона трубы, используемой для прокладки системы в частном доме, означают степень изменения нахождения ее рабочей поверхности относительно линии горизонта. Угол уклона определяется разницей высот самой нижней точки поверхности трубопровода на ее начальном и конечном отрезке. Для сравнения, в стандартной системе измерения угол поворота обозначается в градусах. Если взять трубу для устройства канализации в частном доме, диаметр которой составляет 50 мм, угол наклона на его один погонный м будет равен 0,03 м. В трубопроводе протяженностью три погонных метра разница высоты составит 0,9 м.п. (0,03х3) или 9 см.

Чтобы исключить ошибки, которые станут причиной проблем функционирования канализационной системы, необходимо использовать правильную методику расчета.

Способы расчета

Схема устройства очистной станции Танк.

Есть две методики, позволяющие легко определить угол наклона трубы: расчетная и безрасчетная. Последняя позволяет узнать разность высоты на определенном отрезке трубы в зависимости от того, каким диаметром она обладает. Среднее изменение этой величины равно 3% и может меняться в зависимости от условий эксплуатации. Расчетный способ предназначен для систем, обладающих постоянным напором жидкости в канализации. В этом случае может использоваться одни из двух методик расчета:

  • соответствие скорости движения жидкости в трубе нормативному коэффициенту;
  • использование формулы Колбрука-Уайта.

Но для частного домостроения использование таких формул достаточно затруднительно, так как практически невозможно вычислить показатель наполняемости трубопровода и движение жидкости в нем без специального оборудования, используемого профессионалами для расчета угла наклона. Расчет уклона канализации в частном доме осуществляется посредством безрасчетной методики.

Определение без формул

Формула для расчёта уклона канализации по СНиП. Чтобы провести наружную или внутреннюю канализацию, не используя для этого сложные формулы расчета уклона, применяются значения с установленным лимитом. Это минимальный и максимальный уклон.

При минимальном показателе, прокладывая наружную трубу, уклон канализации следует делать не менее 0,015 м на один погонный м. Согласно этому правилу производится внутренняя разводка труб. Исключение составляют короткие участки трубопровода — менее 1 м.п. В этом случае достаточно уклона, равного 0,01 на 1 м.п.

Уровень максимального уклона зависит от скорости потока жидкости внутри трубы. Для изделий, выполненных из пластика, максимальная скорость не превышает 1,43 м/с. Если увеличить этот параметр, начнется разделение жидкости по фракциям, в результате твердые частицы осядут. Максимальный показатель уклона не должен превышать 3%.

Как подобрать угол уклона — несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

  1. Сделать угол как можно более острым;
  2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
  3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка100
Унитазне более 61001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150
200
0,008
0,007
70…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
2001000578

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

3 Какой угол наклона должен быть у внутренних и наружных сетей

В нормативных документах, СНиПах указывают отдельный оптимальный угол наклона для канализационных труб каждого диаметра. И это понятно, ведь от величины внутреннего сечения зависит уровень заполнения системы, установленной под некоторым углом, определенным объемом воды. Оптимальная наполненность для гладких (пластиковых) труб 0,5 (до половины сечения), а для имеющих шероховатую поверхность (чугунных) 0,6. При таких показателях скорость потока сточных вод в системе будет тоже оптимальной.

Оптимальный угол для канализационных труб по СНиП

Итак, согласно СНиПа для следующих канализационных труб оптимальным будет уровень наклона:

  • диаметром 40, 50 мм – 30 мм (3 см или 0,03) на каждый 1 м длины трубы.
  • диаметром 65–100 мм – 20 мм (2 см или 0,02).
  • диаметром 150 мм – 8 мм (0,8 см или 0,008). Когда невозможно выдержать регламентированную величину, допускается выставлять наклон 0,007.
  • диаметром 200 мм – 7 мм (0,7 см или 0,007). Минимально допустимый наклон 0,005.

Таким образом, для внутридомовых канализационных систем, которые собираются из труб диаметрами 40–100 мм, оптимальные углы находятся в пределах значений 0,02–0,03. Кроме того, для организации отводов от сантехнических приборов существуют свои отдельные нормы на каждое устройство. Например:

  • отвод от умывальника предлагается делать из трубы диаметром 40–50 мм под минимальным углом 0,025, а лучше под рекомендуемым – 0,035;
  • от унитаза отвод – из трубы 100 мм под минимальным и рекомендуемыми наклонами 0,012 и 0,02 соответственно.
