Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрацией

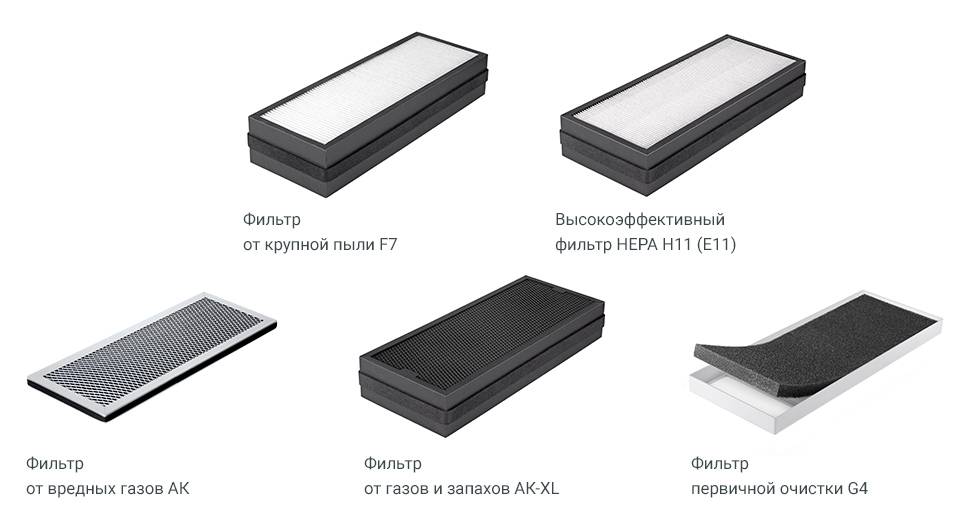

Типы фильтров для вентиляции

 Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения

Фильтры G

Средняя и мелкая пыльФильтры F
Мельчайшие загрязнения, PM2.5 Фильтры НЕРА
Пыльца и споры плесениФильтры F
Запахи и вредные газыФильтры АК

Приточно-вытяжная вентиляция квартиры с рекуперацией

Данная система полностью автономна и изолирована от центральной вентиляционной системы всего здания.

Подразделяют:

  • Центральные приточно-вытяжные рекуперационные установки (ПВУ) служат для обслуживания всей квартиры.
  • Компактные приточно-вытяжные устройства — рекуператоры бытового типа, используются для отвода воздуха из конкретного помещения квартиры.

Вентиляции приточно-вытяжного типа дополнительно модифицируются применением распределительных воздуховодных систем, декоративно-заборными решетками, диффузорами для рассеивания воздушного потока, кроме того, воздуховоды могут быть проведены над подшивными потолками, в коридорах и на лоджиях. Монтаж таких устройств может быть осуществлен в малогабаритных комнатах за счет компактности и эргономичности.

Приточно-вытяжные системы вентиляции имеют следующие положительные стороны:

  • Подача свежего воздуха контролируется, отработанный воздух эффективно отводится из кухни и санузла.
  • Воздух притока и оттока комплексно обрабатывается – осуществляется прогрев, очистка, увлажнение или осушение, а также охлаждение в зависимости от выбранной функциональности.
  • Сохранение тепла рекуперацией – возможность прогрева приточного воздуха теплом отточного с сохранением 80% тепловой энергии.
  • Возможность использования автоматики для контроля и управления.
  • Микроклимат и комфорт в квартире могут обеспечиваться 365 дней в году.

На рисунке ниже представлена схема, где выполнена потолочная разводка воздуховодов от приточно-вытяжной установки. Квартира снабжена вентиляционной системой, состоящей из ПВУ и двух стеновых клапанов для притока и удаления воздушных объемов.

Применение различных проектов для ПВУ с использованием рекуператоров позволит без лишних финансовых и производительных затрат обеспечить квартиру эффективным притоком и удалением воздуха.

Компактные рекуператоры для ПВУ имеют следующие особенности:

  •  Монтаж выполняется максимально просто в отверстие, которое обустраивается в фасадной стене.
  • Сохранение тепла (рекуперация) до 90%.
  • Может быть установлена парная группа устройств для притока и оттока.
  • Очистка воздуха.

Важно! Если в систему монтируется наружный клапан, то полностью исключается появление обратной тяги.

Что касается недостатков, то рекуператоры для вытяжных устройств используются индивидуально, то есть на отдельные вентканалы для кухни и санузла необходимо устанавливаться собственные рекуператоры. Кроме того, необходимо правильно рассчитать и подобрать наиболее целесообразное по функциональности устройство.

Создание условий для работы вытяжки

Обмен должен быть налажен таким образом, чтобы воздух перемещался внутри жилой недвижимости даже при закрытых окнах. Для этого нужно:

  • установить вентиляционные отверстия;
  • монтировать дверную коробку без порога, что обеспечит наличие щели высотой 0,5-1 см.

Организовать обмен воздушных потоков можно путем сверления отверстия в двери с последующим декорированием специальными кольцами. Действие можно выполнить самостоятельно с деревянной дверью, а стекло или пластик требует присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы заключается в сопоставлении объема воздушного потока с требованием, закрепленным в санитарных нормах. Исправное оборудование функционирует бесшумно, поэтому для проверки применяются следующие методы:

Горящая свеча подносится к вентиляционному каналу. Если при открытом окне пламя наклоняется к помещению или остается неподвижным, то система неисправна или засорена.

  • Лист бумаги, приставленный к вытяжке при открытом окне, должен прилипнуть к ней и оставаться на месте.
  • Самую точную проверку системы вентиляции воздуха для квартиры обеспечивает замер анемометром. Для бытового обихода подходят простые модели, специалисты Роспотребнадзора работают приборами со встроенными вычислительными модулями, которые позволяют определять кратность обмена воздушных потоков в разных комнатах.

Способы, предусматривающие использование бумаги и огня, актуальны для холодного времени года. При жаре законы с вытеснением теплых масс холодным воздухом не действуют, так как температура в помещении и на улице практически одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решетки. Крепление к месту установки требует наличия дюбелей и саморезов. Если стена облицована плиткой, то для фиксации подойдет силиконовый герметик.

О возможной недостаточности кондиционирования или естественного воздушного потока следует подумать до укладки керамической плитки и заблаговременно осуществить прокладку питающего провода. В противном случае подключение встроенного лопастного вентилятора придется реализовывать при наружном расположении кабеля, что негативно скажется на дизайнерской задумке.

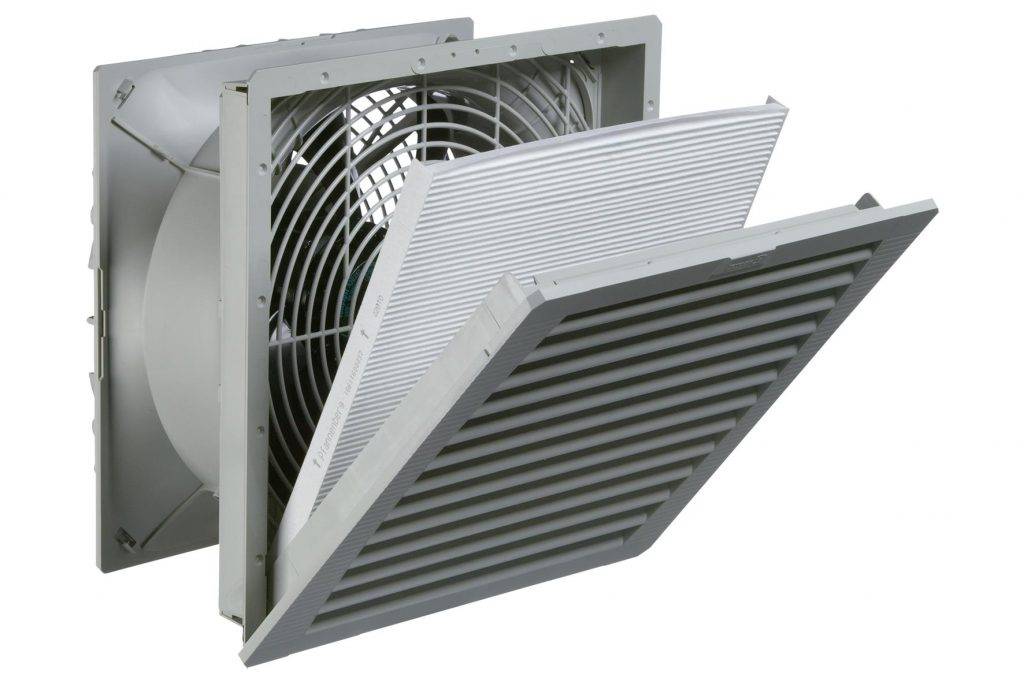

Для установки вентилятора рекомендуется использовать саморезы. Модели отличаются по мощности, уровню шума и сечению вытяжного канала. Если помещение не нуждается в постоянном принудительном оттоке воздуха, то для вентилятора устанавливают выключатель. Самая популярная версия для комнат с повышенной влажностью – вытяжка, подключенная к общей сети. Более сложные случаи – таймер или датчик, реагирующий на влажность.

Выход в общую вентиляцию нужно оборудовать обратным клапаном. Он предотвращает вероятность перемены воздушных потоков и попадания в квартиру «грязного» воздуха из общедомовой шахты. Причины реверса:

  • сечение канала сокращается по мере засорения;
  • установка принудительных вентиляций в других квартирах, что увеличивает поток воздуха;
  • перекрытие отвода в шахту посторонним предметом.

Клапан, блокирующий обратный поток, можно приобрести отдельно или купить вместе с вентилятором и решеткой. Проблема дефицита свежего воздуха решается путем монтажа оборудования с рекуператором – «теплая форточка» – приточно-вытяжной вентиляционной установки, рекуперирующей тепло и потребляющей электричество не больше лампочки в холодильнике.

Положительные качества: поглощение уличного шума, очищение воздуха, возможность регулировать производительность. Установить нужно в отверстие в несущей стене или на балконе.

Обзор приточных систем

Приточные системы вентиляции можно разделить на два типа.

Компактные приточные системы

Компактная система для установки в квартире или доме, которая обеспечивает только приток свежего воздуха, обладает маленьким размером, низкой ценовой категорией и легкостью установки.

Из минусов установки такой системы можно отметить неравномерный обмен воздуха, ограниченную площадь действия.

У этих устройств низкий шумовой показатель. Почти все компактные приточные системы оборудованы действенными фильтрами.

Также некоторые модели имеют систему, оснащенную подогревом воздуха.

Видео:

Большинство производителей выпускают модели, которые крепятся на стены, но существуют варианты для монтажа к оконной форточке или потолку.

Мощности таких приточек хватает примерно на 10–45 квадратных метров.

Полноценные приточные установки

Вентиляционная система притока и вытяжки – это наиболее совершенные устройства, но они гораздо больше по размерам, и цена на них также значительно выше.

Такой приточный аппарат не подойдет для обустройства в квартире, а вот для установки в большом доме или офисе — это оптимальный вариант.

  • постоянная циркуляция очищенного воздуха во всех комнатах;
  • качественное улучшение свойств воздуха (фильтровка, подогрев или охлаждение, увлажнение);
  • полноценный автоматический климат-контроль.

Полноценные приточно-вентиляционные системы бывают навесные, настенные и напольные, в зависимости от габаритов.

Вентиляция в квартире

Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.

Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.

Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.

Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.

Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества

В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа

Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью

Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.

Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.

В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.

Также при использовании механической приточной системы можно добиться:

возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья;
можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах;
в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах.

Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • комплектацию;
  • функции автоматической системы управления;
  • фильтрацию воздуха;
  • место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

  • для квартир площадью 35 – 60 кв. метров производительность приточной установки — 200 – 350 кубометров в час;
  • для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Виды фильтров и улавливаемые ими загрязнения

Группа фильтров*Задерживаемые загрязнения

Фильтры грубой очисткиклассы G1(EU1), G2(EU2), G3(EU3), G4(EU4)Пух, сажа, частицы крупной пыли, насекомые, перья, крупные семена растений.
Фильтры тонкой очисткиклассы F5(EU5), F6(EU6), F7(EU7), F8(EU8), F9(EU9)Частицы размером более 1 микрометра: средняя и мелкая пыль, пух, средняя и мелкая пыльца растений, споры грибов/плесени, бактерии
Фильтры высокой эффективности** EPAHEPA классы E10(H10), E11(H11), E12(H12), H13(H13), H14(H14)Более 99% всех частиц величиной более 0,3 мкм: мельчайшая высоко-аллергенная пыль PM2.5, споры грибов и пыльца, способные оседать на легких, опасные вирусы и бактерии, частицы cмога.
Фильтры сверхвысокой эффективности очистки ULPAклассы U15, U16, U17, U18.Эффективность фильтрации составляет от 99,9995% до 99.9999995 % с величиной проскока от 0,0005% до 0,000005%.
Адсорбционно- каталитические фильтры (угольные) Качество очистки от газов зависит от качества и количества наполнителя (угля и катализаторов)Фильтрует:Фенол, Бензол, Диметилфталат, Толуол, Стирол, Этилбензол, Этилацетат, Бутилацетат, Ксилол 1,2-дихлорэтан Бензпирен (бензапирен), Ртуть, Фтороводород, Бораты (соли борной кислоты)
Не фильтрует: CO (угарный газ), CO2 (углекислый газ), формальдегид, сернистый ангидрид, диоксид азота, аммиак, табачный дым.
Фотокаталитические фильтры (ФКО)Фильтрует: Почти все органические соединения, включая микробов и вирусы.(аммиак, сероводород, фенол, бензапирен, бензол, пиридин, цианистый водород, метан, ксилол, толуол, этил бензол, нафталин, диметиламин, формальдегид), а так же некоторые неорганические соединения, например СО (угарный газ).
Фильтрует слабо: Диоксид серы, серную кислоту.
Не фильтрует: Неорганическую пыль.
Электростатические фильтрыФильтрует: Пыль, копоть, табачный дым
Не фильтрует:  Окислы азота, формальдегид, и другие летучие органические соединения.
Лабиринтные фильтрыФильтрует: Крупную пыль, Порошок, Аэрозоли краски или лака (эффективность 90-98%),
Не фильтрует:  Газы, Мелкую и среднюю пыль.

Классификация по ГОСТ Р ЕН 779-2014

ГруппаКласс фильтраСредняяпылезадерживающаяспособность,по синтетической пыли, %Средняяэффективностьдля частицс размером 0.4 мкм, %Минимальнаяэффективностьюдля частицс размером 0,4мкм,%

ГОСТ Р ЕН 779–2014
грубой

очистки

G150 ≤ Аm < 65
G265 ≤ Аm < 80
G380 ≤ Аm < 90
G490 ≤ Аm
средней

очистки

М540 ≤ Еm < 60
М660 ≤ Еm < 80
тонкой

очистки

F780 ≤ Еm < 9035
F890 ≤ Еm < 9555
F995 ≤ Еm70
ГОСТ Р ЕН 1822-1-2010ГруппаКласс фильтраИнтегральное значение, в %Локальное значениеa, b, в %
ЭффективностьПроскокЭффективностьПроскок
EPAЕ 10≥ 85≤ 15
Е 11≥ 95≤ 5
Е 12≥ 99,5≤ 0,5
HEPAН 13≥ 99,95≤ 0,05≥ 99,75≤ 0,25
Н 14≥ 99,995≤ 0,005≥ 99,975≤ 0,025
ULPAU 15≥ 99,9995≤ 0,0005≥ 99,9975≤ 0,0025
U 16≥ 99,99995≤ 0,00005≥ 99,99975≤ 0,00025
U 17≥ 99,999995≤ 0,000005≥ 99,9999≤ 0,0001

Классификация по ГОСТ Р 51251-99

Класс очистки воздухаDIN 24184
DIN 24185EN 779EUROVENT
4/5EN 1882Эффективность очисткиПрименение

Грубая
очистка
EU1G1EU1< 65Фильтры грубой очистки используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Это предварительная очистка в системах вентиляции и центрального кондиционирования. Применяются при эксплуатации компрессоров, холодильных машин в условиях большой запыленности.
EU2G2EU265 — 80
EU3G3EU380 — 90
EU4G4EU490 >
Тонкая
очистка
EU5F5EU540 — 60Фильтры тонкой очистки воздуха используют в системах кондиционирования и вентиляции. Очистка воздуха газотурбинных агрегатов. Применяются в качестве фильтров второй ступени очистки (доочистки). Используются в частных квартирах и домах, больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п.
EU6F6EU660 — 80
EU7F7EU780 – 90
EU8F8EU890 – 95
EU9F9EU995 >
Особо
тонкая
очистка
H10EU1085Фильтры абсолютной очистки применяются для чистых зон, чистых помещений. В фармацевтической и электронной промышленности, в качестве «финишных» фильтров, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, операционных; на АЭС; при производстве продуктов питания (бродильные отделения), лекарств и т.п.
H11EU1195
H12EU1299,5
H13EU1399,95
H14EU1499,995
U1599,9995Фильтры окончательной очистки воздуха применяются в помещениях с самыми высокими требованиями к чистоте воздуха.
U1699,99995
U1799,999995
U1899.9999995

* В скобках указан европейский стандарт класса фильтрации.
** Фильтры высокой эффективности обеспечивают выполнение специальных требований к чистоте воздуха, в том числе в медицинских учреждениях.

Как сделать самостоятельно?

Нормы расчёта

Все нормы рассчитываются на основе количества находящихся в помещении человек.

  • кухни с электроплитами – более 60 кв. м;
  • кухни с газовым оборудованием – более 80 кв. м;
  • санузел – не менее 25 кв. м.

Оборудование и материалы

Для оборудования приточной вентиляции понадобятся:

  • кувалда;
  • несколько гаечных ключей;
  • слесарный молоток;
  • перфоратор;
  • шуруповёрт;
  • трещеточный ключ;
  • струбцины.

Клапан прикладывается к окну с внутренней стороны стены. Фломастером отмечается место подачи воздуха на встраиваемом клапане. Проделывается отверстие размером 60 мм. Канал делается под уклоном 5–7 градусов по направлению к улице. Нужны утеплитель и воздуховодная труба. Пустоты вокруг трубы заделываются теплоизоляционным материалом

Важно
Если под рукой нет утеплителя, то подойдёт монтажная пена. Для правильной работы клапана устанавливается шумопоглотитель (он может также присутствовать уже в комплекте)

Внимательно изучайте составные элементы приобретённых материалов.

Вентиляционную установку нужно укомплектовать фильтрами. Можно дополнительно установить обеззараживатели, увлажнители, другие подобные элементы.
Для герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Выбор фильтров

Фильтр средней степени очистки

Важный элемент системы – фильтр на приточную вентиляцию. Он может быть:

  • Грубого очищения (G3 и G4). Это сетчатые модели. Удаляют загрязнения размером до 10 мкм на предварительном этапе.
  • Средней степени утилизации вредностей (F5). Ликвидирует частицы больше 1 микрона.
  • Абсолютной очистки (F7). Задерживает наименьшие – размером до 0,1 мкм – фракции.

Выбирая фильтрующий элемент, учитывается то, что с повышением его плотности увеличивается сопротивление для просачивания сквозь фильтр воздуха. Значит, скорость прохождения и эффективность снижаются. Кроме того, в таких системах загрязнение элементов происходит быстрее, значит, их чаще приходится менять. Если нет необходимости сверхтонкой очистки, лучше воспользоваться не такими дорогими и более производительными фильтрами среднего класса.

По материалу изготовления фильтрующие элементы подразделяются:

  • Угольные или адсорбционно-каталитические. Поглощают пыль, дым, ароматические вещества, практически, не пропускают опасные газы. Но и не адсорбируют окись азота, формальдегид, другие легкие соединения.
  • Электростатические фильтрующие элементы. В основу их работы положено создание электростатического поля между электродами пластинчатого вида. Пыль притягивается к фильтру при незначительных скоростях движения воздуха.
  • Волокнистые (из стекловолокна или полиэстера). В конструктивном исполнении бывают карманные, кассетные, электростатические, пр.
  • Фотокаталитические разной производительности. Работают по способу окисления фотоактивного вещества при воздействии на него УФ излучения. Нейтрализуют токсичные примеси из воздуха. Их конструкция приспособлена под очистку воздуха от выхлопных газов.

Оптимальным соотношением «качество-цена» характеризуются матерчатые фильтры европейского типа. Они доступные, достаточно эффективные, многофункциональные: характеризуются различной степенью фильтрации. Указанный в паспорте на изделие срок эксплуатации может корректироваться в меньшую сторону при расположении жилого дома возле загрязняющего атмосферу производства. О времени замены элементов сигнализирует система автоматического контроля приточного воздухообмена.

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Данные системы – отличный выбор для небольших квартир и комнат

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

  • Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
  • Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
  • Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
  • Контроль температуры позволяет сделать пребывание в комнате комфортным.
  • С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
  • Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию
Устройство вентиляционной установки

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ

Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава

Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
