Как выбрать стабилизатор напряжения для частного дома и квартиры

Стабилизатор напряжения релейного типа

Принцип работы релейного стабилизатора заключается в переключении отводов автотрансформатора с помощью реле, выбирая тот, напряжение на котором ближе всего к 220В. Точность стабилизации напрямую зависит от количества реле и числа ступеней стабилизации. Время переключения между ступенями стабилизаторов данного типа до 100 мс.  В результате наблюдаются просадки напряжения на выходе.

Кроме того при переключениях реле возникают высокочастотные помехи в сети. И как следствие использовать высокоточное оборудования с данным типом стабилизаторов невозможно. Компьютерная техника может перезапускаться или же вовсе выйти из строя. Автономная техника (ноутбук, планшет и т. п.) в данном случае может работать без проблем.

Данный тип стабилизаторов подходит для «спокойных» сетей или сетей без резких скачков напряжения. Так как постоянное частое срабатывание реле при переключении ступеней может привести релейный стабилизатор в негодность или в отдельных случаях дать на выход опасное высокое напряжение. Это может вывести из строя большинство электроприборов.

Зачастую большинство производителей релейных стабилизаторов могут специально запрограммировать устройство, чтобы оно постоянно показывало 220 В на выходе. По факту же, если измерить напряжение в сети, мы можем увидеть значение очень сильно отличающееся от 220. Это свидетельство непорядочности производителя заставляет задуматься о качестве комплектующих стабилизатора. К большому разочарованию, владелец данного типа устройства может это увидеть уже после совершения покупки.

Преимущества стабилизаторов релейного типа:

• Небольшие размеры;
• Возможность работы при температуре от -20 до +40 градусов;
• Отсутствие шумной системы активного охлаждения;
• Низкая стоимость.

Недостатки релейных стабилизаторов:

• Низкая скорость стабилизации (до 100 мс);
• Ограниченная мощность на выходе;
• Просадки и скачки напряжения при переключении ступеней;
• Возможное введение пользователя в заблуждение показаниями выходного напряжения (220 В вместо фактического значения);
• Помехи при переключении;
• Быстрый износ реле и маленький срок службы;
• Короткий  срок гарантии от производителя (1 год);
• Неприятные щелчки при переключении ступеней;
• Ограниченная сфера использования;
• Большая вероятность купить некачественный стабилизатор.

При выборе релейного стабилизатора, можно легко запутаться в обилии производителей и моделей. К наиболее распространенным брендам стабилизаторов релейного типа можно отнести такие компании, как:

• Resanta;
• Rucelf;
• IEK;
• Sven;
• Defender и т. д.

Практически все они родом из Китая. Такие производители как Resanta и Rucelf могут встречаться чаще, чем остальные. Это не значит, что именно эти стабилизаторы являются  лучшими. Просто над раскруткой этих брендов тщательно поработали маркетологи.

2 фактора, влияющих на выбор однофазного СН

Стабилизатор напряжения — достаточно дорогой электроприбор. Поэтому, чтобы не тратить лишние средства, при выборе типа устройства необходимо решить, какое электрооборудование требует защиты.

Для большинства электроприборов достаточно установить реле напряжения, отключающее питание сети при выходе значений напряжения за допустимые пределы. Если мощность таких приборов не более 2кВт, то достаточно установить прибор розеточного типа.

Ещё один фактор — необходимая точность поддержания выходного напряжения. Если нужны высокая точность и быстродействие, то следует выбрать электронный прибор. Такие устройства применяются в системах бесперебойного питания компьютеров.

Какой мощности нужен СН для дома? 2 способа расчёта

Как расчитать, если нужен однофазный сн для дома? Расчёт стабилизатора напряжения розеточного типа производится по суммарной мощности подключённых электроприборов. Кроме того, необходим 20% запас.

Мощность СН настенного (полочного) исполнения, подключаемого после прибора учёта, выбирается по току вводного автомата. Номинальный ток нужен не меньше, чем у этого устройства.

На фотографии видно, как узнать ток вводного автомата.

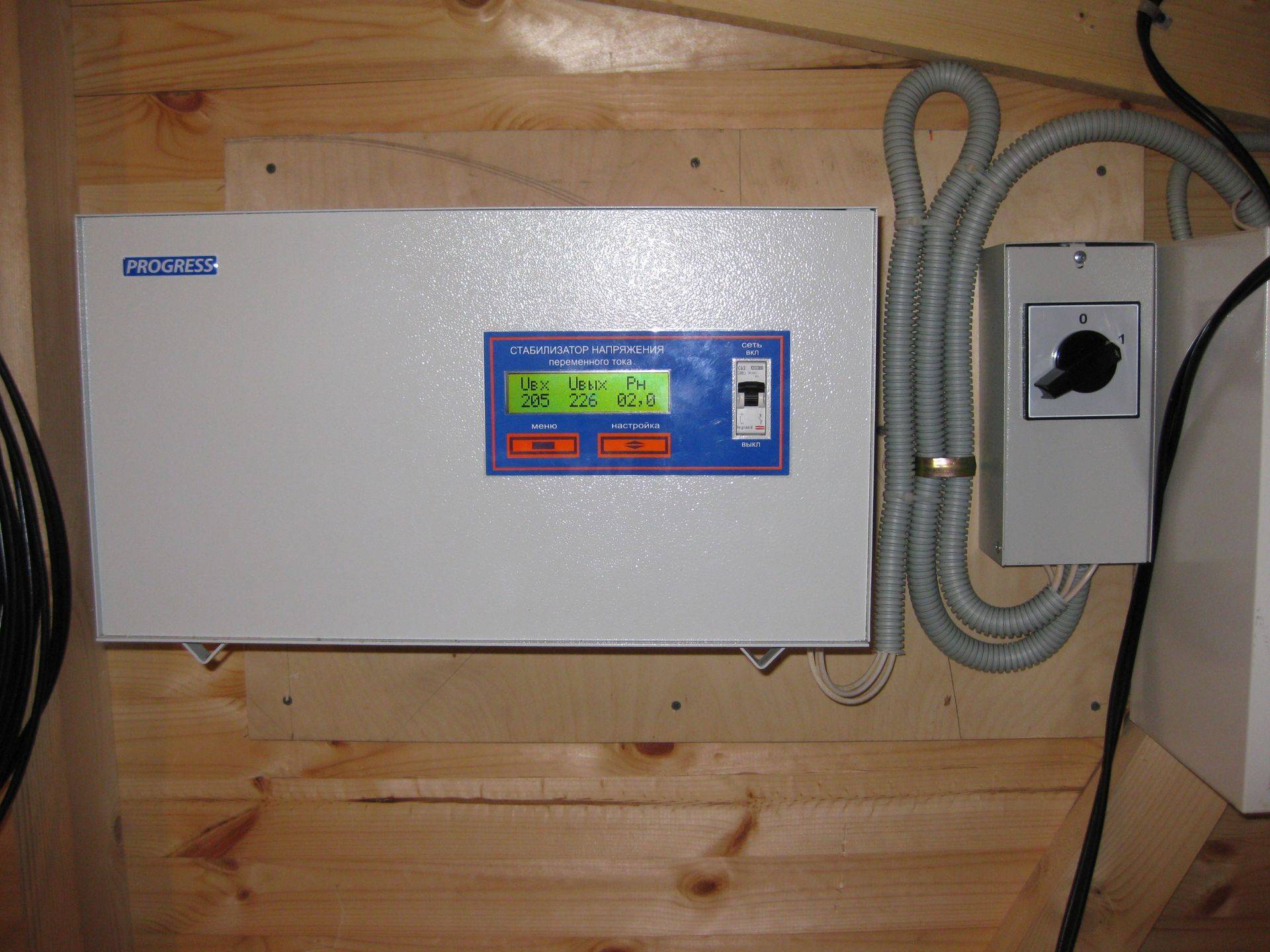

Где и как установить СН. 4 правила подключения

СН настенного типа устанавливается возле электросчётчика. При монтаже нужно учесть следующие правила:

1. если прибор учёта расположен на улице, то необходимо защитить СН от дождя или перенести его в помещение;
2. во время работы прибор греется, поэтому его нельзя помещать в закрытой коробке или вешать на него одежду;
3. подвод кабеля к прибору осуществляется в гофрированном шланге или пластиковом коробе;
4. сечение кабеля выбирается по току устройства.

Как выбрать стабилизатор напряжения для дома?

Как ПРАВИЛЬНО подключить СН на весь дом – 2 способа подключения после вводного автомата

При подключении всех домашних электроприборов стабилизатору, он подключается после вводного автомата.

Если этот автомат установлен до прибора учёта, то прибор подключается после него.

Вся остальная электропроводка подключается после аппарата.

На схеме показано, как подключается прибор.

Цена за установку стабилизатора напряжения (СН) 220 В в частном доме — 3 составляющих

Стоимость установки СН 220В состоит из 3 составляющих:

• стоимость самого стабилизатора;
• стоимость материалов — кабеля, крепежных деталей, автоматов;
• стоимость работ по монтажу и подключению.

При наличии навыков электромонтажных работ установить стабилизатор и подключить его можно самостоятельно, сэкономив на этом.

Как выбрать стабилизатор напряжения для газового котла?

Какой стабилизатор напряжения лучше для газового котла?

Несмотря на постоянно появляющиеся модификации и новые типы устройств, стабилизирующих напряжение, профессионалы отдают приоритет проверенным временем аппаратам. Так как обкатка и отладка нового технического прибора должна пройти у большого числа пользователей в разных условиях. И мало у кого возникает желание стать обладателем экспериментальной сырой модели, которая может повести себя нестандартно. Среди самых популярный моделей чаще всего называют «Teplocom» (компании Бастион), а так же большой набор приборов от компании Штиль, отличающихся по мощности. Менее востребованы, но от этого не менее качественными остаются модели «Ресанта», «Энергия», «Рысь».

Еще одним показателем надежности фирмы выпускающей стабилизаторы напряжения для котлов отопления – является широта ассортимента. Если тип модели показывает надежность в работе, производители расширяют модельный ряд, отличающихся по мощности. Если такое разнообразие присутствует – следовательно, технология отработана и стабилизаторам этой компании можно доверить защиту и вашего газового котла.

Тип стабилизатора

При выборе не так уж важен его принцип действия

Для потребителя важно качество работы и стоимость. Поэтому мы приведем только преимущества и недостатки каждого типа устройства, а вы определите, какой вам больше подходит

После прочтения, у вас не останется вопросов, какой стабилизатор напряжения лучше, релейный или электромеханический, потому что вы будете знать, с какими недостатками в каждом случае вам придется считаться.

Релейные

Преимущества:

• Компактность;
• Небольшая масса;
• Доступная цена;
• Высокая скорость нормализации;
• Устойчивость к провалам и скачкам вводного вольтажа;
• Возможность использования при температуре до -15 Со;
• Долговечность за счет отсутствия движущихся (изнашивающихся) деталей.

Недостатки:

• Ступенчатое переключение;
• Громкие щелчки при переключении диапазонов;
• Освещение при переключении обмоток мигает;
• Низкая точность выводимого напряжения (зависит от количества обмоток, а от последнего зависит стоимость).

Электромеханические

Преимущества:

• Высокая точность;
• Невосприимчивость к перегрузкам;
• Широкий диапазон вводного вольтажа;
• Относительно доступная стоимость (выше, чем у релейных, но ниже, чем у электродинамических).

Недостатки:

• Необходимость раз в 3-5 лет менять изношенные щетки;
• Низкая скорость нормализации;
• Нельзя использовать при температуре меньше -5 Со;
• Шумная работа;
• Искрение и обугливание пыли.

Электродинамические

Это те же электромеханические выравниватели, но вместо щетки у них ролик. Поэтому переписывать те же характеристики нет смысла

Важно лишь то, что у электродинамических преобразователей напряжения срок службы повышается, но растет цена

Симисторные

Преимущества:

• Высокая скорость нормализации;
• Плавное переключение;
• Тихая работа;
• Точность выводимого напряжения.

Недостатки:

• Высокая стоимость;
• Проблемы с платой управления (частая перенастройка либо смена).

Если вы еще думаете, какой стабилизатор лучше, релейный или симисторный, то имейте в виду, что из-за ступенчатого переключения обмоток первого вы будете наблюдать мигание света (резкая смена яркости). У симисторного допускаемая переключение плавное, поэтому изменение яркости останется незамеченным. Да и точность, бесшумность последнего (кроме цены) делают выбор в его пользу.

Смешанные

Смешанный выравниватель напряжения – это совмещенный электромеханический стабилизатор с релейным. При небольшом диапазоне выводимого напряжения работает электромеханическое устройство, и качество нормализации аналогичное. Если же оно не справляется (при очень низких или высоких значениях напряжения), то в работу включается релейный стабилизатор, и ее качество уже согласуется с релейным типом.

Поскольку гибрид совмещает в себе два типа преобразователя напряжения, оно имеет крупные габариты, много весит и стоит немало

Но его преимущество заключается в широком диапазоне вводного вольтажа – что очень важно при сильных провалах и скачках вольтажа в сети

Шаг №2. Как снизить затраты на учете потребителей электроэнергии: выбор магистральной или сетевой модели

Дело в том, что при снижении напряжения питания часть потребителей может работать на пониженной мощности, а их технические характеристики пострадают незначительно.

Например, лампы накаливания останутся светить, просто у них немного упадет яркость. Резистивные тепловые нагреватели не перестанут греть среду, в которую они помещены. Их рабочая температура незначительно снизится, но не до критической величины.

Страдают в основном при плохом питании бытовые приборы с электродвигателями: холодильники, стиральные машины, другая подобная техника и электронные устройства. Только под них и можно выбирать стабилизатор.

Он станет меньшей мощности, если будет подключен только на ту группу потребителей, которая критична к качеству электроэнергии, а остальные приборы будут питаться без него.

По этому принципу стабилизаторы классифицируют на два типа:

1. Магистральные устройства.
2. Сетевые модели.

Первые изделия устанавливаются прямо на всю магистраль ввода в дом. Они работают полностью на всю проводку. У них мощность выше, а стоимость — дороже.

Сетевые же модели подключают только на группу отдельных потребителей, например, стиральную машину с холодильником или вообще на единичное устройство — компьютер.

Если использовать стабилизатор по принципу сетевой модели на часть потребителей, то достаточно купить менее мощную модель и сэкономить на этом часть денег.

ТОП-3 релейных устройств до 1 кВт

Сюда относятся самые дешевые и простые модели, отличающиеся ремонтопригодностью и надежной работой. Еще одна особенность в том, что при работе издается характерное щелканье.

No3. Quattro Elementi Stabilia 1000

Quattro Elementi Stabilia 1000

Устройство итальянского производства, способное справиться с самыми серьезными скачками напряжения в бытовых условиях – от 140 В до 270 В. Есть, конечно, модели с куда более высокой мощностью, но этот прибор все равно очень популярен в России. Как правило, покупают его для компьютерной техники. КПД у модели достаточно высокое – оно достигает 98 процентов. Предусмотрена защита от скачков напряжения, перегревания, поломки из-за короткого замыкания. Модель недорогая, компактная, весит всего 2,7 кг.

Плюсы

• 3-ступенчатая защита;
• отличный КПД;
• невысокая стоимость;
• компактность, небольшой вес.

Минусы

ограничения по мощности.

No2. Wester STB-1000

Wester STB-1000

Компактное напольное устройство, отличающееся бесшумной работой и простотой эксплуатации. Работает с широким диапазоном напряжения – 140-260 В (устройство имеет погрешность в 8 процентов). Предусмотрена надежная защита бытовой техники от скачков напряжения, перегревания и короткого замыкания. Имеется цифровой дисплей, на котором отображаются все необходимые сведения. Охлаждение воздушное. Допустимо использование прибора при температуре от 0 до +40 градусов. Модель работает бесшумно, обеспечивает хорошую стабилизацию. Но стоит при этом даже дороже, чем лидер этого рейтинга.

Плюсы

• бесшумность;
• отличная стабилизация напряжения;
• защита от короткого замыкания;
• отсутствие нагрева при работе.

Минусы

моргание света и щелканье, когда срабатывает реле.

No1. РЕСАНТА LUX АСН-1000Н/1-Ц

РЕСАНТА LUX АСН-1000Н/1-Ц

Лидер нашего рейтинга – популярная модель, отличающаяся хорошей активной мощностью (1 кВт) и предельно простой конструкцией. Этот латвийский стабилизатор работает с напряжением в пределах 140-260 В, предусмотрена защита от помех и перегревания. Погрешность небольшая (тоже 8 процентов), и она не смущает покупателей, которые чаще всего приобретают данный прибор для бытового пользования.

Плюсы

• качественная стабилизация перепадов напряжения;
• высокое качество сборки;
• доступная стоимость;
• наличие 2-х розеток;
• надежность.

Минусы

поначалу может чувствоваться запах пластика.

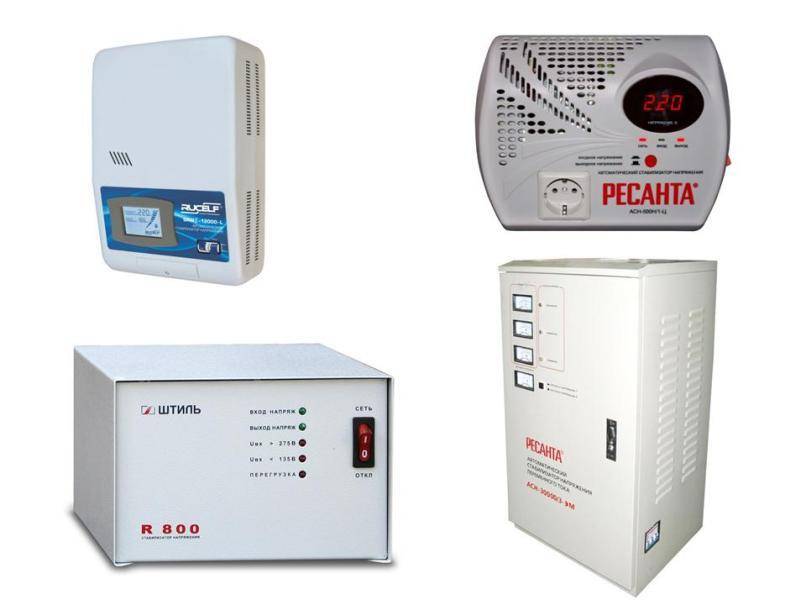

Производители аппаратов

По результатам отзывов потребителей можно составить условный рейтинг лучших компаний-производителей стабилизаторов напряжения:

1. ORTEA (Италия). Компания выпускает однофазные (модели GEMINI на 22 кВА, VEGA до 27 кВА, ANTARES до 140 кВА) и трехфазные (модели AQARIUS до 62 кВА, ORION до 255 кВА, ORION Plus до 1270 кВА). Особо выделяется сверхмощный аппарат SIRUS New (до 5800 кВА).
2. «Бастион» (Россия). Выделяется модель Бастион Teplocom ST-555 релейного типа мощностью 555 Вт с диапазоном регулирования 140-265 В.
3. РЕСАНТА (Китай). Это всеми признанный лидер в производстве стабилизаторов напряжения. Компания выпускает однофазные аппараты релейного, электронного и электромеханического типа (серия АСН), для понижения напряжения (серия СПИ), трехфазные аппараты. Популярностью пользуется релейный стабилизатор Ресанта АСН — 2000 Н/1-Ц Lux мощностью 1 кВА с диапазоном регулирования 135-265 В.
4. «Штиль» (Россия). Известностью обладают инверторные стабилизаторы типа ИнСтаб. В частности, аппарат Штиль ИнСтаб 500 имеет мощность 500 ВА и диапазон регулирования 100-310 В. Выделяется также серия стабилизаторов «Матрикс».

Когда рассматривается вопрос о том, какой стабилизатор напряжения для дома лучше, отзывы потребителей позволяют выделить ряд изделий:

1. Игорь (г. Саратов): «Я увидел при замерах, как скачет напряжение в розетке, ужаснулся и сильно пожалел, что не обнаружил это раньше. Побежал в магазин и купил достаточно дешевый стабилизатор РЕСАНТА ACH-1000/1-ЭМ. Теперь я спокоен за свой компьютер».
2. Алекс (г. Ижевск): «Для моей маленькой квартиры потребовался небольшой стабилизатор напряжения. После некоторых поисков приобрел SVEN AVR 500. Аппарат не только вписался в обстановку, но и надежно работает уже несколько лет».
3. Сергей (г. Москва): «Я оборудовал собственную котельную в доме. Для надежности электропитания потребовался хороший стабилизатор напряжения. Остановил выбор на аппарате PROGRESS 8000SL и убедился, что не ошибся. Работает четко и надежно».

Стабилизаторы необходимы, когда электрические сети грешат скачками параметров. Сложную бытовую технику испортить легко, а вот ремонтировать дорого. Установка таких аппаратов позволяет избежать проблем

Важно осуществить правильный выбор и установку оборудования

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Расчет мощности

Стоит отдельно остановиться на расчете мощности стабилизатора, поскольку это один из важнейших параметров, который нужно учитывать при выборе.

Для определения минимальной мощности устройства на 220 В потребуются следующие исходные данные:

• Электрическая мощность автоматических элементов котла и циркуляционного насоса. Сведения можно взять в технических паспортах устройств.
• Суммарная мощность всех энергопотребляющих устройств, подключаемых к стабилизатору.

Полученная сумма умножается на коэффициент 1,3, учитывающий пусковой ток. Следует учесть, что включение насоса вызывает скачок энергопотребления примерно в три раза. Данные расчеты представляют определенную сложность, поэтому рекомендуется воспользоваться услугами специалистов.

SVEN VR-P10000

SVEN VR-P10000

SVEN VR-P10000

Стабилизатор средней мощности. Устройство релейного преобразования электричества отлично справляется с этой задачей в диапазоне входных напряжений от 140 до 275 Вольт. Мощность прибора составляет 6700 Вт, поэтому его можно использовать для подключения практически всех имеющихся приборов в небольшом загородном доме.

Настенное размещение устройства позволит максимально экономить свободное пространство, что особенно важно при размещении изделия на даче или в небольших подсобных помещениях. Если стабилизатор будет устанавливаться в отапливаемом помещении, то можно сказать, что данный прибор практически лишён недостатков

Стоимость изделия довольно высока, но в сравнении с аналогичными устройствами находится примерно в середине ценового диапазона

Если стабилизатор будет устанавливаться в отапливаемом помещении, то можно сказать, что данный прибор практически лишён недостатков. Стоимость изделия довольно высока, но в сравнении с аналогичными устройствами находится примерно в середине ценового диапазона.

ПЛЮСЫ:

• Высокая мощность
• Надёжный производитель
• Минимальное время отклика
• Синусоида без искажений на выходе
• Принудительное охлаждение
• Цифровой дисплей
• Защита от перегрева, замыкания и помех

МИНУСЫ:

Нельзя эксплуатировать при отрицательной температуре воздуха

Дизайн кухни совмещенной с гостиной | ТОП-100 Идей для частного дома или квартиры (110+ Фото & Видео) +Отзывы

Какая техника нуждается в стабилизации напряжения

Есть категория бытовой техники, которая невосприимчива к перепадам напряжения, а на других приборах даже незначительные скачки могут отразиться крайне негативно. Возможен полный выход из строя оборудования.

• Бойлеры, оснащенные электроникой. Устаревшие модели с механическим управлением менее восприимчивы к перепадам, а дорогостоящие современные модели быстро выходят из строя.
• Пылесосы и кондиционеры. Эти приборы оснащены асинхронными двигателями, которые при низком напряжении начинают поглощать ток больше положенного, это приводит к тому, что обмотки электродвигателя сильно перегреваются.
• Посудомоечные машины при перепадах электроэнергии автоматически не отключаются, что приводит к перегреванию и выходу из строя реле, катушки или самого двигателя.
• Устаревшие модели холодильников. Их недостаток такой же, как у кондиционеров и пылесосов. При низком напряжении двигатель сильно греется и шумно работает.

Стабилизатор какого типа выбрать

Стабилизатор в частный дом можно из следующих 4 типов:

• релейный;
• электронный;
• инверторный;
• электромеханический.

Каждый из этих типов обладает своими достоинствами и недостатками, рассмотрим их подробнее.

Релейные

Эти стабилизаторы еще называют ступенчатыми, так как напряжение на их выходе в процессе регулирования изменяется не плавно, а ступенчато. Являются наиболее распространенными стабилизаторами напряжения для коттеджа, частного дома или дачи.

Во время работы релейного стабилизатора, схема управления постоянно анализирует выходное напряжение. Если оно отклоняется от номинального на недопустимую величину, включенное в данный момент реле отключается, и включается другое, обеспечивающее более близкий к номинальному выход.

Другими словами, с помощью реле переключаются обмотки автотрансформатора.

Обычно в состав релейных стабилизаторов входит 4-5 реле, но я видел модели где их было штук 8. Чем больше релюшек, тем точнее поддерживается напряжение на выходе, тем дороже стабилизатор и тем чаще он переключается.

Достоинства релейных стабилизаторов:

• относительно низкая стоимость;
• малые габаритные размеры;
• широкий допустимый диапазон изменения параметров сети;
• кратковременно (до нескольких секунд) выдерживают двукратную перегрузку, и длительно выдерживают перегрузку на 10%;
• работают в диапазоне температур от -20 до +40 С;
• нечувствительны к отклонениям формы входного напряжения от синусоидальной.

К недостаткам относятся:

• ступенчатое изменение выходного напряжения, что хорошо заметно по свечению ламп накаливания;
• электромеханические реле – самый ненадежный элемент стабилизатора;
• шум при работе (слышны щелчки при переключении реле).

Электронные

В этих приборах вместо реле используются специальные устройства – тиристоры, которые являются электронными аналогами электрических реле. Плата управления анализирует входное напряжение и подключает выход стабилизатора к соответствующей обмотке автотрансформатора, включая нужный тиристор(ы).

Достоинства электронного стабилизатора:

• практически мгновенная реакция на изменение параметров сети;
• более долгий срок безотказной работы по сравнению с релейными стабилизаторами;
• бесшумная работа.

Недостатки:

• искажение формы выходного напряжения;
• высокая стоимость.

Электромеханические

Основной элемент подобных стабилизаторов – вольтодобавочный трансформатор с автотрансформаторной первичной обмоткой. Постоянство напряжения на нагрузке поддерживается изменением коэффициента трансформации путем перемещения по отводам первичной обмотки скользящего контакта.

Контакт перемещается исполнительным механизмом, включающим в себя электродвигатель и схему управления.

У подавляющего большинства моделей электромеханических стабилизаторов подвижный контакт представляет собой угольный электрод, наподобие щетки в коллекторном электродвигателе.

Особо продвинутые модели вместо угольного электрода имеют подвижный ролик, а иногда и не один. Ролики меньше изнашивается, следовательно, такие устройства реже нуждаются в техобслуживании. Такие трансформаторы напряжения для частных домов уже можно рекомендовать к покупке.

Достоинства электромеханических стабилизаторов:

• расширенный диапазон регулирования сети – от 130 до 260 В;
• форма напряжения на нагрузке не искажается, меняется только амплитуда;
• выдерживают кратковременную перегрузку;
• нечувствительны к отклонениям сети по форме и частоте.

Недостатки:

• требуют периодического ТО (по мере износа подвижных контактов);
• отказы в работе при низких температурах;
• регулирование осуществляется с задержкой, стабилизатор не успевает реагировать на кратковременные пики и провалы, передавая их в нагрузку;
• шум при срабатывании электродвигателя в моменты регулирования.

Инверторные

Инверторные, или стабилизаторы двойного преобразования, эффективны еще больше, чем электронные. Отклонение выходного напряжения не превышает 0,5%, частота также высокостабильна.

Принцип работы основывается на выпрямлении сетевого напряжения, подаче его на инвертор, в котором вырабатывается переменное напряжение (синусоидальной или трапецеидальной формы), подаваемое на выход, что и обеспечивает почти полную независимость выхода от частоты и формы входа.

Эти устройства рекомендуются для наиболее критичных по питанию потребителей, например, измерительного или медицинского оборудования. Такой стабилизатор в загородный дом покупать просто не зачем. Ну разве что совсем маломощный, исключительно для дорогущего газового котла и пары ламп накаливания.

Основные критерии выбора стабилизатора для газового котла

Определившись с типом прибора, следует рассчитать необходимую мощность стабилизатора. Заметим, что указанная в паспорте ее номинальная величина уменьшается при падении входного напряжения, что демонстрируется соответствующим графиком. Например, для релейного стабилизатора РЕСАНТА при питании на входе 170В она составит 75% от номинальной.

Это объясняется тем, что в простейшем случае электрическая мощность определяется как произведение напряжения на ток. Таким образом, при падении напряжения на входе стабилизатора возрастает потребляемый ток, который не может превысить максимального значения. Его величина ограничена, например, сечением провода обмотки трансформатора.

С другой стороны, настенный котел со встроенным циркуляционным насосом имеет усредненную потребляемую мощность порядка 160вт. В том случае, когда отопительная система имеет внешний насос, необходимо суммировать мощность всех приборов, подключенных к стабилизатору. Однако токи питания в моменты включения и переключения элементов отопительной системы, могут возрастать в несколько раз.

Пожалуйста, не путайте тепловую и потребляемую мощность котла! Нас интересует именно потребляемая электрическая мощность прибора.

С учетом изложенных факторов для надежной и долговременной работы стабилизатора следует выбрать модель с пятикратным запасом по мощности. В нашем случае получилось 800вт, значит, здесь подойдет стандартный вариант с характеристикой 1000вт.

Заметим, что холодильник похож на газовый котел по характеристикам энергопотребления и также страдает от некачественного питания. В ряде случаев имеет смысл подключить оба агрегата к одному стабилизатору, увеличив мощность последнего.

Допустимый диапазон напряжения на входе прибора может повлиять на выбор модели. Для его определения придется провести мониторинг напряжения питания в сети с помощью тестера. Лучше выполнить ряд измерений в разное время суток и в различные дни недели. Контроль проводится недорогим мультиметром. Переключатель следует установить в положение измерения переменного напряжения с пределом более 220в. Пример подключения шнуров измерителя и установки предела измерения смотрите на картинке.

Дискретность регулирования напряжения не является критичной, так как большинство приборов допускает колебания напряжения питания в пределах +/-10-15%. Скорость реакции мы обсудили при выборе вида стабилизатора. Добавим, что короткие и мощные импульсы, вызванные работой сварочного аппарата, в полной мере не способен «отследить» ни один бытовой стабилизатор. В случае постоянного рецидива лучше договориться с соседями.

Повторимся, при отсутствии реле напряжения в схеме электроснабжения дома, которое прерывает питание только на время его выхода за пределы допустимых значений, функция защиты от скачков напряжения должна обязательно присутствовать в стабилизаторе котла. Электроснабжение отопителя обязательно должно восстанавливаться при допустимом напряжении сети, иначе возможно разморозить отопительную систему. Заметим, что большинство современных приборов имеет защиту от предельно высокого напряжения.

Возможна ситуация, когда электричество пропадает на долгое время. В таком случае может выручить источник бесперебойного питания (ИПБ). При этом автомобильного аккумулятора емкостью 60 амперчасов может хватить лишь на сутки. Чаще всего, больше чем на 24 часа, электроэнергия и не пропадает. Так что в доме с хорошей теплоизоляцией система отопления в любом случае не будет разморожена.

В случае трехфазного питания может потребоваться модель прибора на 380в. Иногда дешевле и проще приобрести три отдельных стабилизатора 220в на каждую фазу.

ТОП-2 электромеханических стабилизаторов

Благодаря доступной стоимости и высокой точности такие модели пользуются большой популярностью. Пусть они и не являются самыми надежными. Рассмотрим для примера 2 самых распространенных прибора.

No2. РЕСАНТА ACH-10000/1-ЭМ

РЕСАНТА ACH-10000/1-ЭМ

Модель напольного типа с активной мощностью до 10 кВт, имеющая хорошую точность (2 процента) и хорошее КПД (97 процентов). Стоит недорого, а это еще одно преимущество. Отклик достаточно быстрый (10 мс), также производителем предусмотрен Bypass (специальный транзитный режим). Напряжение стабилизируется оперативно и плавно. Выглядит устройство стильно, при работе сильно не шумит.

Плюсы

• простота установки/использования;
• быстрый отклик;
• низкая стоимость;
• привлекательный внешний вид.

Минусы

автоматы на 50 А спустя некоторое время приходят в негодность.

No1. RUCELF SDW II-12000-L

RUCELF SDW II-12000-L

Устройство способно обеспечить максимальную защиту, а потому часто используется в коттеджах и частных домах. При мощности в 10 кВт прибор отлично защищает самую мощную электротехнику. Стабилизация очень хорошая (всего 1,5 процента). Крепится на стену, вес модели – 27,5 кг. Также следует отметить высокий КПД – он составляет 98 процентов. Активная 4-уровневая защита, предусмотрен режим Bypass.

Плюсы

• предусмотрен режим работы Bypass;
• отличная мощность;
• точность;
• максимальный КПД.

Минусы

существенные недостатки не выявлены.

Как выбирать стабилизатор напряжения для дачи

Чтобы качественно обезопасить работу всех приборов, необходимо правильно выбрать стабилизатор напряжения. При этом нужно руководствоваться двумя основными принципами: устройство должно работать эффективно и иметь достаточную мощность, чтобы при перегруженности и других неполадках в подаче электричества с подстанций охватить всю необходимую технику. Поэтому при выборе устройства для дачных коттеджей необходимо:

1. Вычислить диапазон перепадов напряжения.
2. Выбрать мощность и точность прибора.
3. Выбрать тип устройства (по скорости, шумовым показателям, количеству фаз).

Топ-9 стабилизаторов напряжения мощностью 0,5-15кВт

Для ответа, на вопрос, какие есть для дома качественные устройства стабилизации, можно изучить рейтинги, которые составляются по отзывам пользователей.

Рейтинг для дома до 2кВт

Подключаемое к розетке устройство – лучший выбор для защиты отдельных электроприборов. Для газового отопления, компьютера или телевизора достаточно мощности 480Вт, для холодильника, имеющего большой пусковой ток – 1500Вт:

1. ЭНЕРГИЯ АРС 1500. 1,5-киловаттное релейное устройство настенного размещения с погрешностью 4% и КПД 98%. Есть встроенная защита от перегрузки, КЗ, помех и превышения напряжения сети. Одно из самых популярных устройств для газовых котлов, телевизоров и холодильников.
2. POWERCOM TCA-2000. 2-х киловатная модель релейного типа с погрешностью 5% и КПД 95%. Есть встроенная защита от КЗ и перенапряжения. Сзади устройства находятся 4 розетки для подключения электроприборов. Напольная или настольная установка.
3. БАСТИОН Teplocom ST-222/500. Релейная модель мощностью 500Вт, рекомендуемая для защиты газовых котлов.

Рейтинг для дома 8 кВт и 10 кВт

В квартирах многоэтажных домов и дачах разрешённая мощность до 7кВт. Она ограничена вводным автоматом, ток которого  не превышает30А. Поэтому оптимальный выбор – однофазный СН мощностью 5-8 кВт:

1. Энергия Classic 9000. 9-киловаттный релейный прибор для настенной установки весом 20 кг. Шаг регулировки 5% и КПД 98%. Есть встроенная защита от помех, КЗ или перегрузки.
2. RUCELF SRWII-9000-L. Релейный стабилизатор мощностью 9кВт, предназначенный для установки в квартирах и дачах. Точность регулировки — 3,5%, КПД 98%, встроенная защита от помех, перегрузки, КЗ или перенапряжения.
3. SVEN AVR PRO LCD 10000. Модель мощностью 10кВт. Точность стабилизации у этого устройства ниже, чем у остальных приборов, но вполне достаточная для нормальной работы электроприборов — 8%. Достоинство этого прибора — низкая цена.

Рейтинг для дома 15 кВт

Для защиты частного дома либо коттеджа подходит устройство мощностью 10-15кВт:

1. RUCELF СтАР-12000. Пиковая мощность устройства до 10кВт, КПД 98%, погрешность регулировки 6%.
2. РЕСАНТА LUX АСН-10000Н/1-Ц. Недорогой аппарат мощностью 10кВт и погрешностью 8%.
3. Энергия ACH 20000. Мощность устройства — 15кВт, погрешность стабилизации — 6%, КПД 98%. Тихое устройство напольного исполнения.

Топ-3 стабилизаторов для трёхфазной сети 380В

Лучшие трёхфазные стабилизаторы:

1. Энергия Hybrid СНВТ-15000/3. 15кВт, КПД 98%, точность 3%. Релейно-электромеханическое устройство гибридного типа. Относится к среднему ценовому диапазону.
2. Lider PS15Best. 15кВт, КПД 95%, погрешность 5%. Оптимальное соотношение цена/качество. Имеются встроенные защиты от перегрузки, КЗ, перенапряжения и перегрева.
3. РЕСАНТА ACH-20000/3-ЭМ. Электромеханическая модель. 20 кВт, точность 2%, встроенные защиты на все случаи жизни. Бюджетная цена.

Выбор по мощности

Если напряжение в розетке падает за пределы допустимых значений (до 160В), то могут не работать агрегаты с электродвигателями и большим потреблением энергии (стиральная машинка, холодильник). Оргтехника с импульсными блоками питания сама стабилизирует поток, потому нуждается в стабилизации тока только для продления работы на некоторое время (чтобы выключить компьютер, чтобы не сгорели матрица с микропроцессором). Данные устройства используются и для заряда аккумуляторов, батарей, защиты микроконтроллеров.
Все приборы, которые входят в «группу риска», делятся на две группы:Те, что имеют только активную мощность (преобразуют электроэнергию в тепло или свет, например, лампочки, электроплиты)

Она и есть полная, указана в техпаспорте в ваттах, будет иметь такое же значению в вольт-амперах – это важно, поскольку мощность приборов для стабилизации тока измеряется не в киловаттах, а в кВА.
Те, что имеют активную и реактивную мощность (работают на основе двигателей или имеют импульсные блоки – пылесосы, компьютеры). Их полная мощность может не указываться, чтобы узнать ее, нужно активную разделить на 0,7.
Если хотите выбрать стабилизатор для локальной защиты нескольких приборов или установки устройства на весь дом у электрощита, полную мощность всей техники надо суммировать

Результат не должен быть выше, чем показатели устройства.
На дачах всегда есть много техники, имеющей реактивную мощность (насосы для отопления, подачи воды, компрессоры). Поскольку они имеют большую пусковую мощность, стоит выбрать устройство, превышающее этот показатель в 3 раза. Чтобы иметь дополнительный запас питания для аварийного снабжения, добавьте к мощности 20-30%.

Выводы:

Итак, сегодня мы узнали, что для дома:

• подходят только точные стабилизаторы с маленькой погрешностью на выходе и плавной регулировкой. Это нужно, чтобы в момент выравнивания напряжения не моргали лампочки и нормально работала электроника в доме. Под эти требования подходят электромеханические, гибридные и тиристорные аппараты;
• определились, когда в доме все потребители однофазные (на 220в), то нужен однофазный стабилизатор. А если есть хотя бы один трехфазный (на 380в) потребитель, то нужно ставить трехфазный прибор;
• выяснили для себя, он будет стоять в отапливаемом помещении или требуется морозостойкий аппарат;
• узнали, что для домов с подведенной одной фазой (на 220в) чаще всего берут стабилизатор на 10 кВА (киловольт-ампер), а для трехфазной сети (на 380в) выбирают аппараты на 15 кВт (киловатт). И научились высчитывать мощность требуемого стабилизатора индивидуально для своего дома;
• запомнили, что стабилизатор нужно брать с запасом по мощности (минимум, на 30%).

Надеюсь, удалось максимально помочь с подбором стабилизатора для дома. Если Вы узнали для себя что-то новенькое и считаете эту информацию полезной, нажмите ниже на кнопки социальных сетей и сохраните эту статью себе, чтобы не потерять.
