Резьбовые заклепки

Основные этапы работ

Основной механизм, снятый со старого заклепочного пистолета, мастер помещает внутрь отрезка трубки с внутренней резьбой. С одной из сторон в нее вкручивается еще один кусок трубки. И затем се это вставляется в корпус из стальной водопроводной трубы с нарезанной резьбой по краям.

В корпусе полуавтоматического заклепочника при помощи болгарки мастер делает небольшую прорезь. Потом из отрезка металлического квадратного прутка изготавливается рукоятка.

В ней предусмотрены три отверстия с резьбой для хранения сменных головок под вытяжные заклепки. Затем можно приступать к сборке приспособления.

Подробно о том, как сделать своими руками полуавтоматический заклепочник для вытяжных заклепок, смотрите в видеоролике на сайте.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

  • Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
  • Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

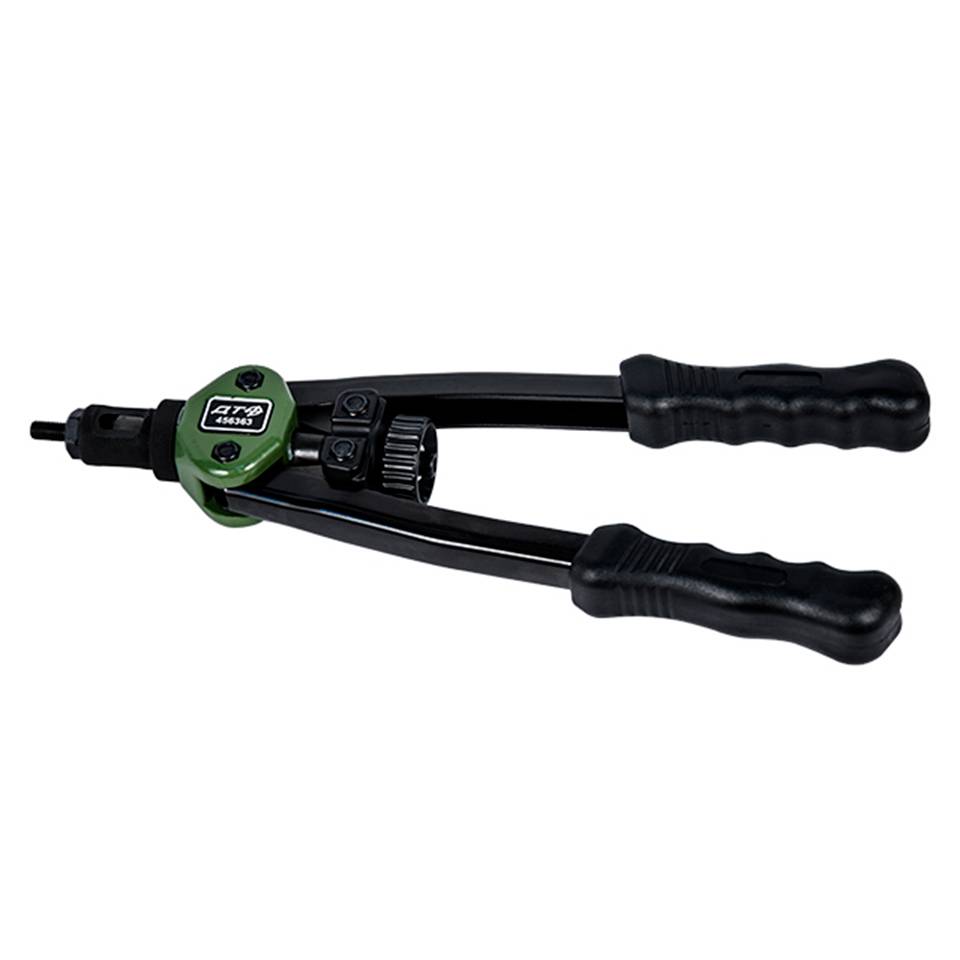

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

  • пневмогидравлические;
  • аккумуляторные;
  • электрические;
  • механические (ручные);
  • пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Рекомендации по выбору инструмента

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства

Но помимо него, немаловажное значение имеют и другие характеристики:

Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок

Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Преимущества изделий

По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:

  • простота проведения монтажных работ;
  • можно надежно соединять компоненты с хрупких материалов или такие, что имеют незначительную толщину (листовой металлопрокат), ведь гайка-заклепка не приведет к деформациям;
  • если толщина изделий в совокупности превышает длину крепежей, то делают одностороннюю фиксацию, без сквозного прохода, при этом качество работы не будет низким.

Разновидности резьбовых заклепок

Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах)

Если принимать во внимание предназначение, то могут быть:

  • электропроводящими;
  • имеющими повышенное усилие (возможно, вдавливание либо растяжение);
  • для высокогерметичных соединений;
  • с увеличенными головками;
  • с нанесением дюймовой резьбы;
  • со специальными метками (для проведения визуальной идентификации);
  • с виброизоляцией.

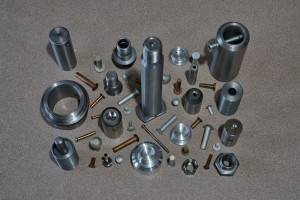

Материалы, используемые для производства

Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.

Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:

  1. Из углеродистой стали. Для выпуска универсальных изделий и создания стандартных соединений.
  2. Из нержавейки. Производство метизов, которые будут эксплуатироваться при высокой температуре либо в местах с высоким уровнем влажности.
  3. Из алюминия. Такие заклепки отличает незначительная масса и отличные антикоррозионные свойства.
  4. Из бронзы. Этот металл задействуют, если нужны крепежи с незначительными показателями искрообразования.

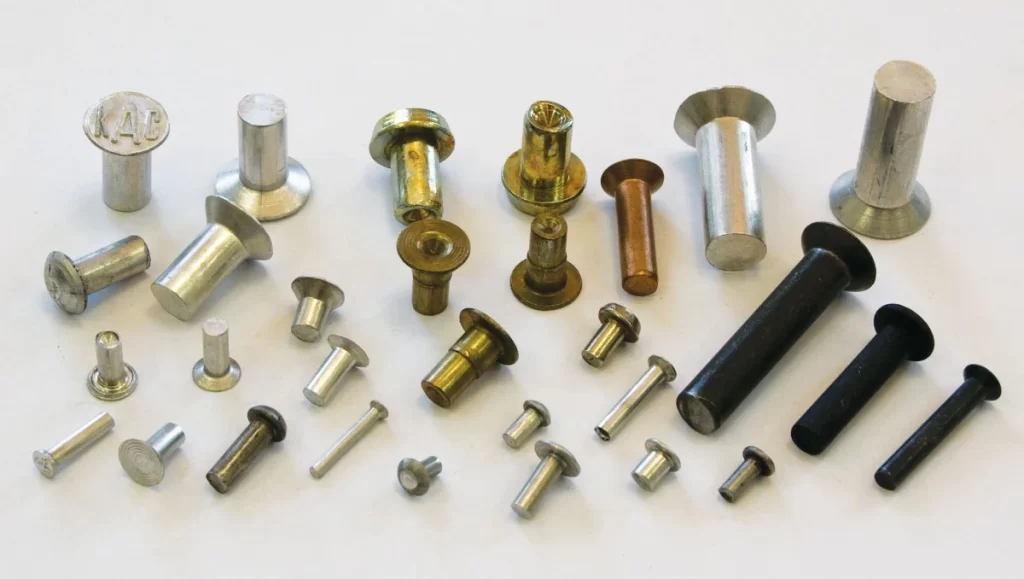

Разновидности заклепок

Соединение структур и элементов с помощью клепки популярен и сегодня, даже несмотря на распространенность сварки. Множество материалов нельзя варить или даже нагревать, поэтому заклепки будут использоваться еще очень долгое время. По конфигурациям заклепки, которые также называют бобышками, делятся на следующие категории:

  • Классические. Самый привычный и распространенный вид — грибок. Просты в использовании: листы стали можно надежно скрепить без особого инструмента. Клепка производится путем деформации шляпки заклепки с помощью молотка.
  • Полутрубчатые. Выглядят как наполовину пустой стержень. Достаточно небольшого усилия для скрепления. Обладают низкой прочностью, поэтому применяются в местах с низкой механической нагрузкой.
  • Вытяжные. Они же закладные, тяговые или отрывные. Требуют заклепочника для монтажа. Широко применяются для соединения листов оцинковки или при создании конструкций из профнастила.
  • Пистонные. Самые ненадежные и непрочные. Применяются при изготовлении поделок или одежды.
  • Резьбовые. Второе название — гаечные. Для установки нужен винтовой заклепочник. Обладают наибольшей надежностью после монтажа.


Виды клепок

Разные типы заклепок применяют для разных задач и в различных областях: ремонтные работы, машиностроение, сооружение конструкций из листов стали и множество других. Можно подбирать заклепки к имеющемуся инструменту или купить инструмент в соответствии с крепежами. Для однократного соединения лучше приобрести классические бобышки. Они не требует специального инструмента и очень просто монтируются.

Обязательно стоит определиться с размерами требующихся заклепок, это влияет на его надежность. Их производят в большом диапазоне размеров, мм:

  • 2,4
  • 3
  • 3,2
  • 4
  • 4,8
  • 5
  • 6
  • 6,4

Винтовые бобышки имеют собственную маркировку диаметров:

  • М3
  • М4
  • М6
  • М8
  • М10
  • М12
  • М14

Цена на заклепки повышается при увеличении их размеров, но надежность крепления растет. Актуальная стоимость заклепок здесь: https://rivetgun.ru/catalog/zaklepki. Крепеж изготавливают из алюминия, стали, нержавейки, латуни и меди.

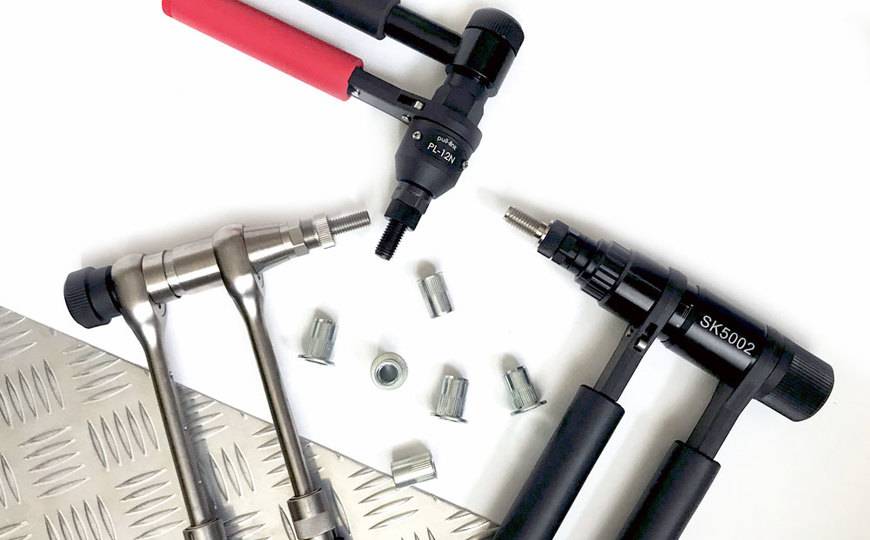

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

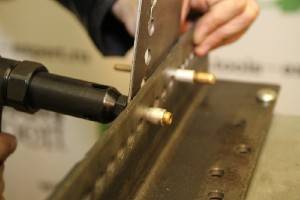

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

  • При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
  • Установка таких заклепок происходит полностью механическим способом без применения сварки.
  • При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
  • Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

На каком принципе основано действие оборудования

Заклепочник для резьбовых заклепок, является специальным оборудованием, которое предназначено для выполнения соединительных работ, когда скрепление деталей между собой другим способом невозможно. Резьбовые заклепки считаются одним из качественных креплений, которое отличается высокой прочностью к вибрациям и всевозможным разрывам.

Основным принципом действия является оригинальная деформация кромочной части заклепки, выполненная специальным образом. В процессе монтажа она запресовывается в отверстие. Заклепочник может скреплять не только изделия из металла, но и пластиковые листы с любыми материалами. Только тут есть один нюанс, для использования требуется небольшого размера шайба, которая будет одинаково распределять давление.

Главным отличием от аналогичного оборудования — это то, что резьбовые заклепки, кроме соединительной функции, могут в дальнейшем использовать крепежи на болтах. Такой способ соединения подходит для использования с лицевой стороны покрашенных поверхностей. Основным показателем, определяющим качественное соединение является наружный диаметр заклепки. Чем он больше, тем устойчивее и надежнее крепление у разделенных частей между собой. Но тут есть и другая сторона:  когда крепежи имеют большие размеры, выполнять работу сложнее и может возникнуть потребность в дополнительном оборудовании.

Допустимая толщина материалов, которые крепят при помощи заклепочника от 0.3 мм до 6 мм. Сами заклепки бывают с разными видами головок, есть даже специальные потайные.

Для работы с этим устройством постоянно действует последовательная схема:

подбирается заклепка с самым подходящим диаметром;
выбираются крепежи, имеющие сечение от 2 до 4 мм. Для этого используют пневматическое устройство;
делается отверстие требуемого размера на поверхности используемого материала;
если крепеж предусмотрен потайной, то осуществляется зенкование, чтобы была возможность полностью скрыть заклепку;
в оборудование вставляется шток с необходимой резьбой, на который накручивается сама резьбовая заклепка

Важно, насадка должна хорошо фиксироваться, дабы избежать откручивания в момент работы;
нужно вставить заклепку в сделанное отверстие до упора, так, чтобы ее головка упиралась в материал;
держать оборудование нужно обязательно под прямым углом относительно поверхности, рукоятку сдавливают силой;
при механическом усилии штока, который двигается вовнутрь устройства специально направлено на деформацию заклепки;
в конце установки крепежа, специальный резьбовой шток следует вывернуть из гнезда и произвести проверку, как села заклепка, нет ли зазорин, перекосов, разных деформаций и т.д.

Бывают ситуации, когда может потребоваться удаление неправильно установленной заклепки, или необходимо удаление из-за ненадобности. Для этого есть несколько способов:

  • Головку заклепки стачивают, потом крепление выбивают из своего места.
  • Высверливание крепежей сверлом большего диаметра.

От правильности выбора размера заклепки зависят многие моменты, в том числе и насколько хорошо будет зафиксирована она в гнезде.

Не смотря на удобство и практичность данного инструмента, для работ дома о нем все же мало известно. Ни в каждом магазине строительных материалов можно его найти, а порой и сами заклепки приходиться заказывать с помощью интернета.

Устройство вытяжных заклепок

Чтобы научиться работать с ручным вытяжным заклепочником, мастеру следует, в первую очередь, познакомиться с устройством крепежных элементов, в роли которых выступают заклепки, предназначенные для соединения элементов подобным способом.

Выглядит такая заклепка как крепёж, в составе которого имеются две детали: полая трубка в виде цилиндра, на конце которой располагается головка и металлический стержень. Полый цилиндр нередко называют заклёпочным телом или втулкой. У каждого заклепочника цилиндр имеет свой особый диаметр, который соответствует размеру заклепочного крепежа.

Располагающееся в цилиндре полое отверстие проходит сквозь всё тело, в том числе и его головку. Металлический стержень выполнен в виде обычного гвоздя, имеющего шляпку округлой формы. Его устанавливают в цилиндрическое отверстие, где он впоследствии втягивается до упора головки при помощи фиксатора.

Для соединения элементов с использованием вытяжного ручного заклепочника производители выпускают резьбовые заклепки, у которых внутри цилиндрического тела располагается резьба. Резьбовая нарезка присутствует и у стержня, который помещается в цилиндр посредством его вкручивания.

Чтобы получить прочное соединение, обычно в качестве крепежа используется болт или винт. Заклепка такого типа имеет и другое название — вытяжная глухая. От обычной вытяжной она отличается увеличенной прочностью.

Для создания заклепок, используемых для соединения элементов вытяжным заклепочником, применяют различные материалы. Гильзы делают из медных, алюминиевых или стальных сплавов. Основное требование, которому должен удовлетворять материал гильзы, — не приводить к появлению коррозии металла, из которого изготовлены соединяемые элементы. Это означает, что во время их контакта не должна возникать пара катод-анод.

Для изготовления стержня применяется сталь, прочность которой в несколько раз должна превосходить прочность тела. Цилиндр тела заклепки может отличаться как размерами диаметра, так и длины. Это основные параметры заклепок, которые нужно в первую очередь учитывать при выборе

Важно, чтобы диаметр цилиндрического тела соответствовал отверстию для крепежа

3 Особенности работы с инструментом

Как работать с заклепочником? Для этого существует простой алгоритм действий:

  1. Выбирается оптимальный диаметр заклепки. В большинстве случаев, подходят крепежи с сечением 2-4 мм. Для заклепок большего диаметра используется уже не ручной, а пневматический или пневмогидравлический клепальник.
  2. В поверхности материала проделывается отверстие, размеры которого соответствуют внешнему диаметру заклепки. Для крепежей с потайной головкой может возникнуть необходимость зенкования поверхности, для того чтобы заклепка была полностью скрытой.
  3. В инструмент устанавливается шток с резьбой подходящего диаметра, на который накручивается резьбовая заклепка. Насадка должна быть хорошо зафиксирована, чтобы избежать преждевременного отвинчивания во время работы.
  4. Заклепка до упора вставляется в отверстие, при этом ее головка должна надежно упираться в поверхность материала.
  5. Держа инструмент строго перпендикулярно к поверхности, с силой сдавливают его ручки. При этом шток будет двигаться внутрь заклепочника, создавая механическое усилие, направленное на деформацию заклепки.
  6. После того как крепеж установлен на место, резьбовой шток выворачивают из гнезда и проверяют правильность посадки заклепки: отсутствие перекосов и зазоров, а также деформаций резьбы.

Что делать, если возникла необходимость удалить неправильно установленную или ненужную заклепку? Существует два способа: первый из них предполагает высверливание крепежа сверлом, диаметр которого немного больше, чем внутренние размеры резьбы. По мере стачивания заклепки может возникнуть необходимость в подборе сверла большего размера. После окончания работы крепеж распадается на две половины: головку и внутреннюю, упорную часть.

Удаление ненужной заклепки

Второй способ демонтажа – стачивание головки заклепки. Делают это сверлом, после чего крепеж выбивают из посадочного места.

Важный нюанс – правильный выбор длины заклепки. Она определяется как сумма значений толщины материала и диаметра самой заклепки, например, если крепеж имеет диаметр 4 мм, а материал толщину 2 мм, то оптимальная длина заклепки будет составлять 6 мм. Это позволит ей стабильно фиксироваться в гнезде, оставляя достаточное пространство для ввинчивания болта.

Монтаж заклепок

Как происходит клепка:

  • вытянутая часть заклепки помещается в отверстия соединяемых элементов;
  • стержень крепежа, который проходит через всю конструкцию, закрепляется в губках или головке инструмента, в зависимости от его устройства;
  • применяя усилие, стержень тянут из заклепки, происходит развальцовка толстого конца крепежа;
  • при продолжительном усилии соединение конструкции становится прочнее, а стержень отламывается.


Этапы клепки

В большинстве рабочих процессов достаточно несколько нажатий на рычаг заклепочника, чтобы развить нужное усилие для создания надежного соединения. Итог выглядит так: с одной стороны находится деформированная головка бобышки, а с другой — раскрытый лепестками конец цилиндра.

Теперь вы готовы самостоятельно проводить монтаж заклепок специальным инструментом.

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо подробно изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определённого тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве определённым образом фиксируется заклёпка. После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Для бытовых нужд можно приобрести резьбовой заклёпочник, режим работы которого практически аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество использования этого ручного инструмента состоит в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Какие бывают виды заклепок-гаек

Самая простая заклепка-гайка — это обычная заклепка цилиндрической формы с плоским фланцем. Особенность ее заключается в том, что она имеет сравнительно небольшое сопротивление от проворачивания.

Иными словами, при установке в материал, поскольку у нее нет рифления, такая заклепка-гайка легко проворачивается внутри самого отверстия.

Для того чтобы заклепка прочнее держалась после установки в материал, на ней делается рифление.

После установки такой заклепки-гайки, благодаря рифлению, она намного лучше сопротивляется проворачиванию в материале.

Если вам нужна заклепка-гайка, которая будет максимально сопротивляться проворачиванию в отверстии, то выбирайте крепеж шестигранной формы.

Также существует специальная неопреновая заклепка-гайка, которая является разборным элементом.

Обычные заклепки из стали в отличие от неопреновых, после установки удалить уже нельзя — это несъемный крепеж.

Таблица подбора заклепок по толщине металла

Крепление заклепками является надежным и распространенным методом монтажа.

Для достижения хорошего результата крепления необходимо принимать во внимание:

Прочность соединения

Оцениваются нагрузки на срез и на разрыв. В зависимости от прочности соединения выбирается необходимое количество заклепок, их размер и материал из которого они изготовлены.

Скрепляемые материалы

В соединения двух материалов различной толщины или различной прочности заклепка устанавливается так чтобы бортик заклепки был расположен со стороны менее прочного материала. Например соединение пластик/сталь. Заклепка устанавливается бортиком со стороны пластика.

Диаметр (D) заклепки

Для прочных соединений диаметр заклепки должен быть как минимум такой же как толщина скрепляемых материалов, но не превышать её более чем в 3 раза.

Длину (L) заклепки

Рекомендуемая длина заклепки выбирается как толщина скрепляемых материалов (S) плюс диаметр заклепки (D).

Рекомендуемая длина L=S+D

Таблица подбора заклепок

Диаметр гильзы (D), ммДлина гильзы (L), ммТолщина скрепляемых материалов (S) min-max, мм
2,440,5 — 2,0
62,0 — 4,0
84,0 — 6,0
106,0 — 8,0
128,0 — 10,0
340,5 — 1,5
50,5 — 2,5
61,5 — 3,5
71,5 — 4,5
83,5 — 5,5
105,5 — 7,0
127,0 — 9,0
149,0 — 11,0
1611,0 — 13,0
1813,0 — 15,0
3,240,5 — 1,5
50,5 — 2,5
61,5 — 3,5
83,5 — 5,5
105,5 — 7,0
127,0 — 9,0
159,0 — 12,0
1812,0 — 15,0
2015,0 — 17,0
450,5 — 2,5
61,5 — 3,0
73,0 — 4,5
83,0 — 5,0
105,0 — 6,5
126,5 — 8,5
148,5 — 10,5
1610,5 — 12,5
1812,5 — 14,5
2014,5 — 16,5
2516,5 — 21,5
3021,5 — 26,0
4,860,5 — 3,0
83,0 — 4,5
104,5 — 6,0
126,0 — 8,0
148,0 — 10,0
1610,0 — 12,0
1812,0 — 14,0
2114,0 — 17,0
2417,0 — 20,0
2720,0 — 23,0
3023,0 — 25,0
3225,0 — 27,0
3527,0 — 30,0
4030,0 — 35,0
4535,0 — 40,0
5040,0 — 45,0
560,5 — 3,0
83,0 — 4,5
104,5 — 6,0
126,0 — 8,0
148,0 — 10,0
1610,0 — 12,0
1812,0 — 14,0
2014,0 — 16,0
2516,0 — 21,0
3021,0 — 25,0
3525,0 — 30,0
4030,0 — 35,0
4535,0 — 40,0
5040,0 — 45,0
682,0 — 4,0
104,0 — 6,0
126,0 — 8,0
148,0 — 10,0
1610,0 — 11,0
1811,0 — 13,0
2013,0 — 15,0
2515,0 — 20,0
3020,0 — 24,0
3524,0 — 29,0
6,4122,0 — 6,0
156,0 — 9,0
189,0 — 12,0
2212,0 — 16,0
2616,0 — 20,0
3020,0 — 24,0
3524,0 — 29,0
5029,0 — 42,0

Параметры монтажа

Толщина скрепляемых материалов S (min-max)

Максимальная толщина скрепляемых материалов в соответствии с рекомендуемым диаметром отверстия. Учитываем зазор между материалами до монтажа и прибавляем его к толщине материалов.

Размер отверстия

Просверленные и пробитые отверстия должны быть чистыми, без стружки. Во многих случаях заклепка надежно закрепляется, когда диаметр отверстия на 0,1 мм больше диаметра заклепки (D).

Расстояние до края пластины

Должно быть в 2 раза больше диаметра заклепки, и не более 24-кратного диаметра заклепки (D).

Расстояние между заклепками

Для прочных соединений не больше 3-х диаметров заклепки (D).

Материал изготовления заклепки

Обычно подбирают тот материал, который обеспечит необходимую прочность соединения. Если материал из которого изготовлена заклепка отличается от материала скрепляемых материалов, то при подборе заклепок учитывается возможность гальванической коррозии.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
