Как правильно выбрать и применять клеммы для соединения проводов

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая – ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Способы соединения и требования к ним

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

  • Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
  • Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

Присоединение оголенных жил

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Колпачок

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Варианты скрепления жил

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Вариации колодки

Клеемные колодки различны по методу крепления:

  • с винтом для затягивания;
  • с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Пружинные клеммы

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Виды клеммников под DIN-рейку

По принципу фиксации провода зажимы в клеммных колодках на дин рейку бывают винтовыми и пружинными. В первом случае токоведущая жила удерживается с помощью болтика. При монтаже его затягивают обыкновенной отвёрткой. Во втором – провод удерживается пружиной. Такое соединение так же требует осмотра и контроля, но не нуждается в протяжке.

Важно! Со временем крепления ослабляются. Поэтому несколько раз в год необходимо проверять их надёжность. При необходимости – затягивать

В противном случае из-за плохого контакта возникает риск пожара

При необходимости – затягивать. В противном случае из-за плохого контакта возникает риск пожара.

Наиболее распространена проходная клеммная колодка. Провода в ней подключаются параллельно. Выделяют 2 дополнительных вида таких клеммников: двухуровневый и трёхуровневый. Они имеют схожее строение и отличаются только количеством рядов (полок) для подключения. С точки зрения количества монтажных отверстий, клеммник может быть одно,- или двухпроводной.  Модели на 3 или 4 линии также встречаются, но гораздо реже.

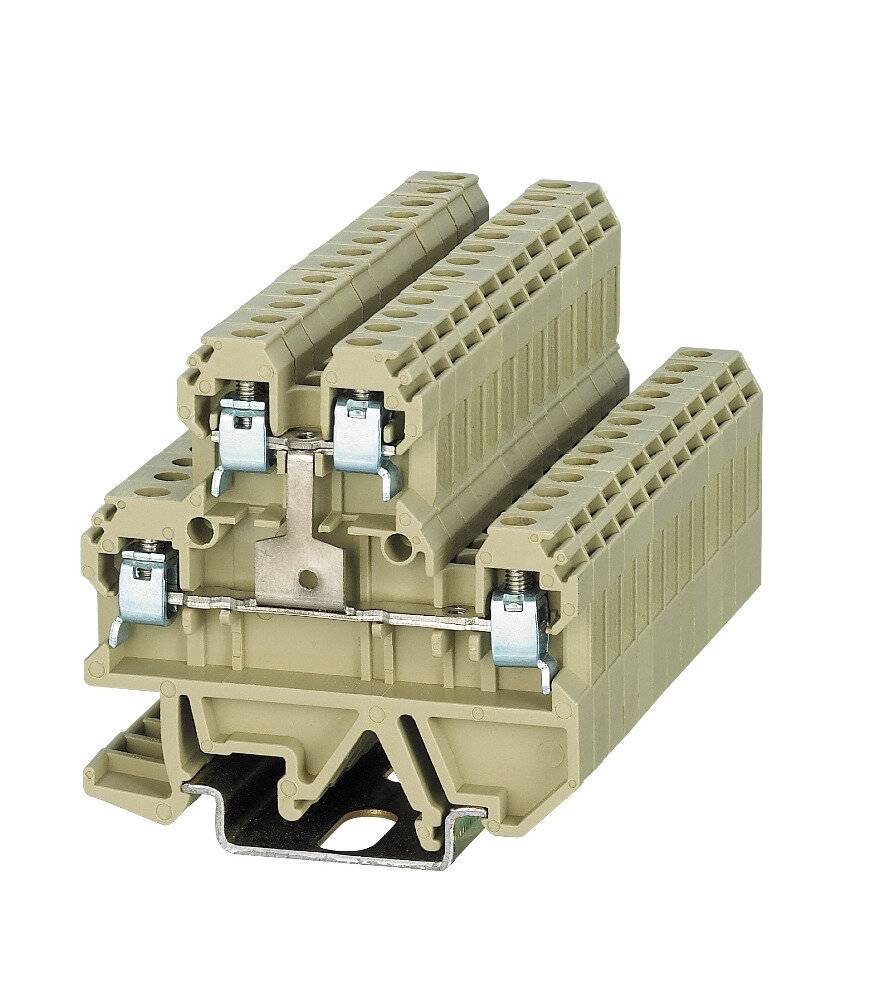

Двухуровневый клеммник

Технические характеристики

Даже такое несложное изделие как клеммные колодки надо подбирать с учетом их технических характеристик. Их совсем немного, но про них стоит помнить.

  • Номинальное напряжение. Большая часть клеммных колодок рассчитана на напряжение 400-450 В. То есть они могут использоваться как в однофазных, так и в трехфазных сетях. Есть еще специальные клеммные колодки для малоточных сетей, но чаще используют обычные.
  • Тип проводников. Не все типы клеммных колодок предназначены для проводников всех типов. Обычно проблема не возникает с соединением одножильных (моножильных) проводников или маложильных жестких. А вот для мягких и гибких многопроволочных подходят далеко не все. Это должно быть прописано отдельно.
  • Поперечное сечение подключаемых проводов. Гнезда для подключения проводников могут иметь разные размеры. Чем больше сечение, тем больше размер гнезда. Но не только. С увеличением сечения растет и возможная токовая нагрузка. Так что производители отслеживают и диэлектрические свойства корпуса.

  • Диапазон температур. Обычно для частного сектора этот параметр не слишком актуален. За исключением того случая, если монтаж собираетесь делать на улице. Тогда надо смотреть, чтобы пластик корпуса был морозостойким.
  • Количество пар или подключаемых проводников.

Буквенная маркировка клемм

На лицевой панели клеммник на DIN-рейку часто имеет плоские поверхности для маркировки. На них можно приклеить небольшие бумажные таблички, наклейки или специально выпускаемые для этих целей бирки. В крайнем случае, допустимо аккуратно написать обозначения перманентным маркером от руки. Данная информация будет указывать на порядковый номер кабеля или его назначение (фаза, нуль, заземление). Она играет роль адресов, показывающих что и куда должно подключаться.

Важно! Маркировка принципиально важна, даже в тех случаях, если электрощиток или устройство, казалось бы, совсем простое. Без буквенно-цифровых обозначений даже у опытного мастера уйдёт огромное количество времени на то, чтобы разобраться, что как работает и куда подключается

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Что же такое клеммы

Клеммные зажимы — электротехнические приспособления, используемые для выполнения соединения кабелей и проводов. В конструкцию клемм входят от 2 и выше контактов из токопроводящего металла, оснащённых креплениями для жил. Корпус клеммной колодки, во избежание короткого замыкания или поражения электрическим током, выполнен из диэлектрического материала.

Токопроводящие пластины выполняются из меди или сплавов на её основе. Минимальное сопротивление обеспечивается лужением, то есть, покрытием пластины слоем олова или оловянных сплавов. Разновидности клеммных колодок, оснащены пружинами, с проводом контактирует медная пластина, сама же пружина обычно изготавливается из хромоникелевой стали.

В качестве изолирующего материала корпуса используется пластик или фарфор. Материал подбирается с учётом сопротивления к деформациям и высоким температурам.Использование в монтаже клеммных колодок нашло широкое распространение, и постепенно пайка проводов отходит на второй план, уступая место клеммным соединениям. Использование клемм экономически выгоднее, по сравнению с пайкой, и существенно надёжнее. Клеммы доказали свою эффективность при соединении проводки с медными и алюминиевыми жилами, обеспечивая качественное соединение, и предохраняя кабель от механических воздействий при монтаже.

Схема подключения УЗО: инструкция, методы, ошибки

Что такое УЗО в электрике: разновидности, принцип работы

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

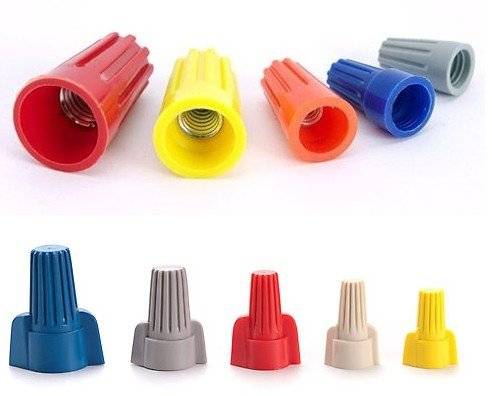

Колпачки СИЗ: почему о них постоянно спорят электрики

За основу создания электрического контакта здесь положена вся та же скрутка, но она выполняется коротким участком и усилена сжатыми витками пружины, сразу закрыта диэлектрическим колпачком.

Подобные соединители пришли к нам с запада. Их сейчас массово применяют в каркасном строительстве: монтаж выполняется легко и быстро, оговорен правилами.

На первый взгляд конструкция идеальна для электромонтажника: работа выполняется быстро, не требует значительных усилий. Но к колпачкам СИЗ (сжим изолированный) существует много нареканий. Остановимся на них.

Колпачки не универсальны. Они создаются под определенный размер провода. Более тонкое сечение не позволит пружине нормально сжать скрутку, хотя она выполнена конической формой.

Нерадивые монтажники скрутку делают пассатижами, а колпачок просто надевают на нее как изоляцию. Поскольку он плохо зафиксирован пружинами, то часто слетает, оголяя металл, находящийся под напряжением, что опасно.

Первоначально скрутка должна подготавливаться, но основное усилие прижима создается пружинами при ручном вкручивании корпуса по часовой стрелке.

Простые колпачки СИЗ имеют недостаточно крепкую пружину, удовлетворительный диэлектрический корпус. Их недостатки производители улучшили, выпустив модель СИЗ-К, оговоренную техническими условиями серии ТУ 3449-036-97284872-2007.

Они позволяют монтировать три жилы в один корпус за счет использования специальной оцинкованной пружины с прямоугольным профилем сечения, которое обладает повышенным сцеплением с металлом проводников.

Усиленные крылья на корпусе облегчают монтаж, снижают усилие руки, которое необходимо приложить при завинчивании. Конструкция нижней части юбки обладают повышенной защитой контактного соединения.

Изоляция колпачков СИЗ рассчитана на напряжение до 600 вольт.

Однако эту конструкцию многие электрики стараются использовать только в сетях освещения с небольшими токовыми нагрузками, например, при использовании светодиодных светильников.

Независимые испытания под максимальными нагрузками не показывают надежных результатов СИЗ. К тому же рынок наводнили красивые подделки, изготовленные по упрощенной технологии.

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

  • меди;
  • алюминия;
  • и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.

Где используются обжимные клещи

Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.

В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.

Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:

Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.

Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.

Рекомендации по коммутации проводов

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

  • зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
  • обязательно снять с поверхности провода оксидную пленку;
  • для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
  • провод в клемму должен заводиться вплоть до начала изоляционного слоя;
  • обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
  • для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;
  • клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме. Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор

Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

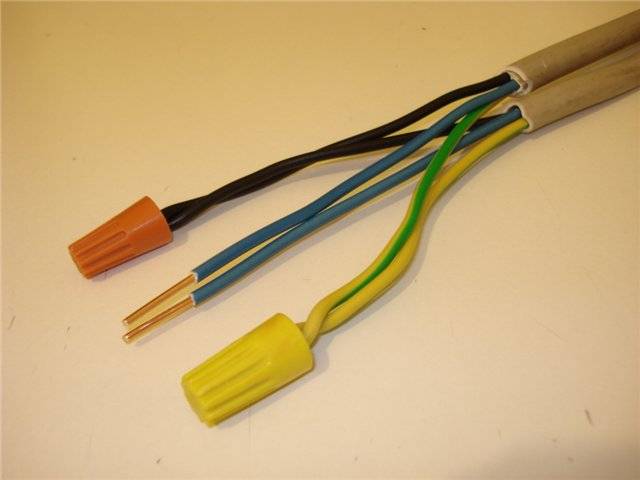

Соединение проводов колпачками СИЗ

Соединение проводов колпачками СИЗ (Соединительные Изолирующие Зажимы). СИЗы представляют собой пластиковые колпачки с конической пружиной внутри, которая при скручивании сжимает и фиксирует провода, а сам пластиковый колпачок СИЗа изолирует соединение проводов, и является противопожарной и механической защитой.

 Данное соединение проводов быстрое и простое, для его правильного выполнения необходимо:

  • зачистить изоляцию с проводов и кабелей на длину немного меньшей, чем длина самого колпачка СИЗ;
  • сложить их в пучок, именно в пучок, а не делать из них скрутку;
  • руками накрутить СИЗ по часовой стрелке на пучок проводов;
  • дотянуть СИЗ пассатижами.

Преимущества такого соединения проводов и кабелей очевидны (не требуется специального инструмента, нет надобности в дополнительной изоляции, быстрота и простота), но есть и недостатки:

  • нельзя соединять многопроволочные провода;
  • качество такого соединения будет хуже, чем у вышеперечисленных, поэтому я бы рекомендовал использовать данные зажимы для небольшой нагрузки, например, в цепях освещения.

Колпачки СИЗ подразделяются по общему сечению скручиваемых проводов и обозначаются номерами от 1 до 5, которые указывают количество скручиваемых проводов и их сечение.

Предотвращение окисления контактов зажима

Под воздействием кислорода окружающей атмосферы металлы со временем могут окисляться. Этому подвержены жилы проводов из алюминия и меди. Также окислиться могут стальные детали клети клеммника. Проблема состоит в том, что оксидная плёнка приобретает свойства диэлектрика. Вследствие чего проводимость соединений резко падает.

Чтобы предотвратить возникновение коррозии на контактных поверхностях, их покрывают защитной смазкой. В торговой сети можно найти смазки известных производителей, таких как CellMark, Acmos, Fond Metalli, Chem Trend, Perma.

Перед вводом жилы провода во входное отверстие КК его заполняют смазкой. Главное – не злоупотреблять количеством смазки. Составом покрывают все контактные поверхности. Помимо антикоррозионной защиты, смазка выполняет функцию барьера от проникновения влаги внутрь корпуса КК.

Появление клеммников разных видов в массовом производстве привело к повышению качества проводных соединений. Простота монтажа, ненужность изоляционной ленты, безопасность, быстрота соединения – всё это является неоспоримым преимуществом перед другими способами создания проводных соединений.

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

  1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
  2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
  3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
  4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Соединение проводов в распредкоробке с помощью клеммников

6 главных проблем клеммников WAGO

1 Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

4 Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

6 Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
