Установка
Установка ворот производится в следующем порядке:
Установка и бетонирование столбов. При этом надо не ошибиться с местом и строго соблюдать вертикальность. Для этого необходимо под рукой иметь строительный уровень. Навешивание створок, если поворотные петли уже приварены.
Крепление профлиста на створки. Для этого используются специальные саморезы или заклепки. Руками закручивать метизы слишком утомительно, для этой цели желательно использовать шуруповерт, аккумуляторный или сетевой.
Саморезы вкручиваются на внутренней части волны, в ровную линию, иначе ворота будут иметь неопрятный вид. Вкручивание должно происходить строго вертикально. И надо установить шайбу, которая идет в комплекте. Она закрывает отверстие и не дает краске растрескиваться.
Конструкции ворот
По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.
Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

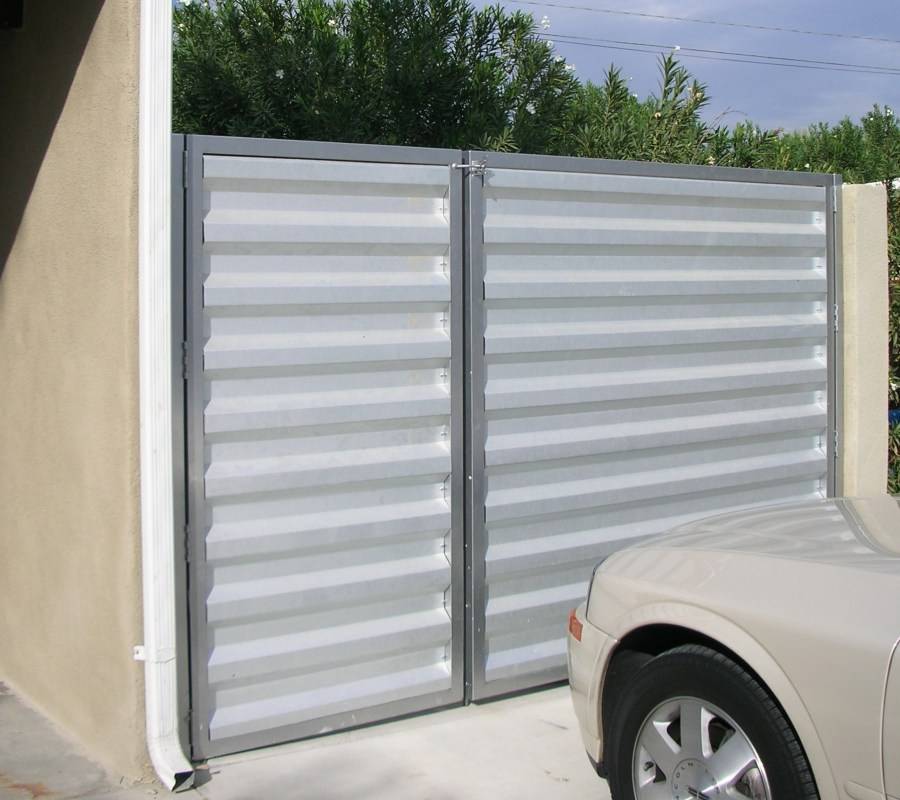

Распашные конструкции

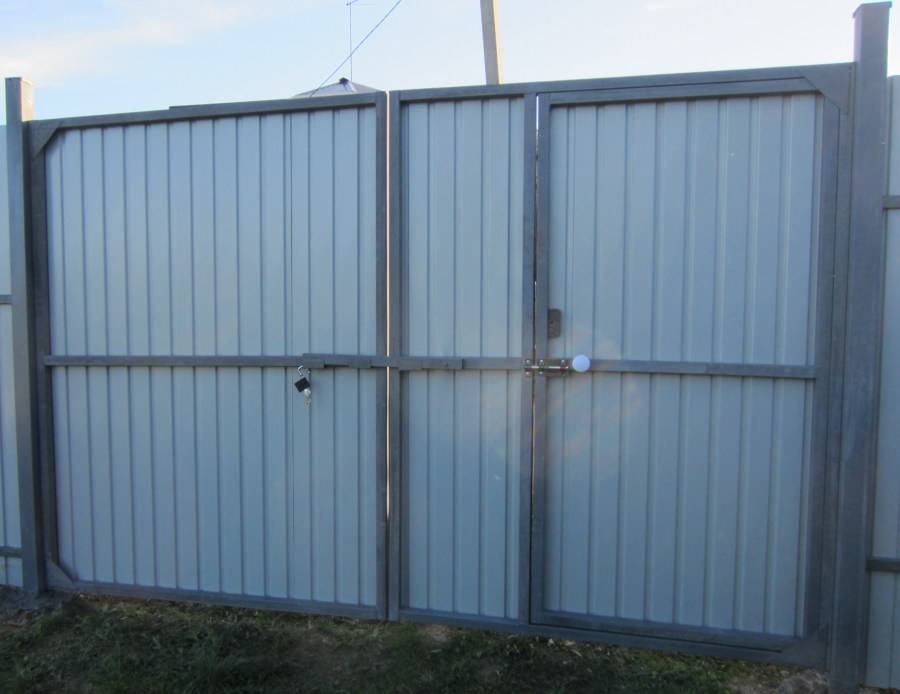

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

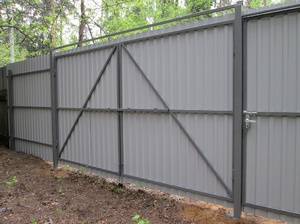

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.
Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Вертикальные запоры для ворот
Профнастил
Удачной работы!

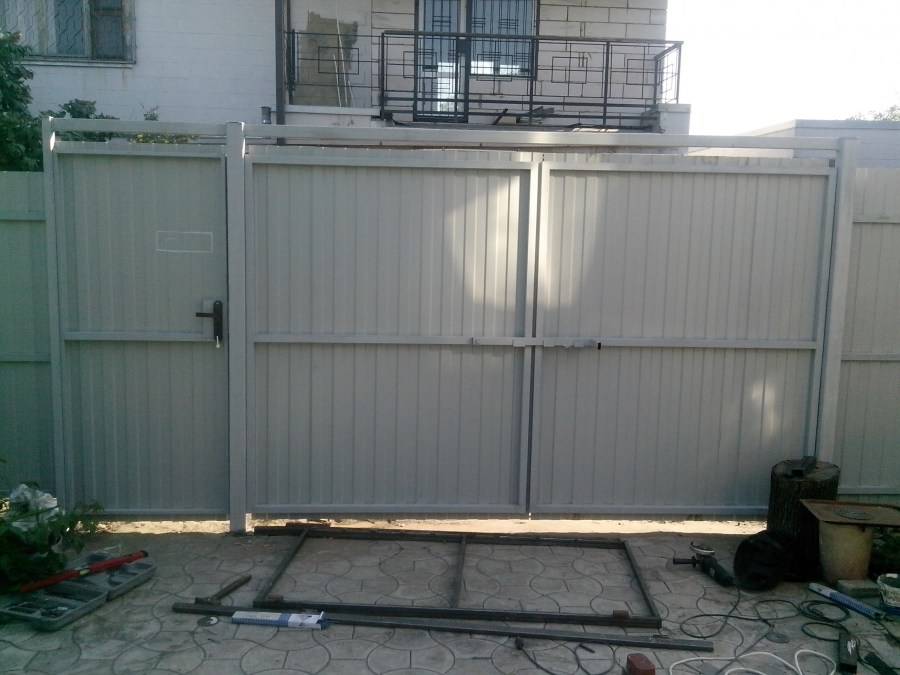

Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Окрашенный каркас
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Практически готовы
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Самодельные засовы
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Изготовление откатных ворот
Конструкция фундамента определяется разновидностью ворот. От правильности его монтажа зависит прочность будущей конструкции.
Для начала следует вырыть котлован, размеры которого определяются площадью будущего ограждения. Туда опускают обрешётку из арматуры. Предварительно к решётке нужно приварить продольный швеллер
Важно, чтобы он плотно прилегал к выступающим деталям проёмных столбов
Верх каркаса из арматуры фиксируется от вероятного смещения, когда заливают бетон
Важно учитывать уровень. Нельзя, чтобы устанавливаемый каркас смещался от будущего проёма
Затем мастера заливают в котлован подготовленную бетонную массу. Будущий фундамент выстаивается в течение семи дней.
Вверху проёмного столба, где находится фундамент, внутри огораживаемого участка, устанавливают металлическую закладную — при этом учитывается смещение к предполагаемому проёму ворот. Закладную устанавливают в обязательном порядке.
Чтобы установить откатные ворота из профнастила, закладную оснащают направляющей. Если это откатная модель, там имеются ролики из резины — они будут придерживать полотно монтируемых ворот. Если закладная отсутствует, предварительно проёмный столб разбирают. Лишь затем закладную устанавливают и скрепляют с главным сердечником, находящимся во внутренней части столба.
Классический размер закладной из металла — 0,5х15х15 см. Её размещают на пять сантиметров ниже верхней части планируемых ворот.
С другой стороны создаваемого проёма делают две дополнительные закладные из металла. Расстояние от края должно составлять от 10 до 15 сантиметров. Нижнюю закладную устанавливают на 10 см выше начального уровня, а верхнюю — на 5 см ниже.
Только после этого прикрепляются ловители (нижний и обязательно верхний). Они ограничивают движения металлического полотна. Кроме того, необходима нащельная стойка.
Сборка рамы ворот
Заборные ворота своими руками может установить даже непрофессионал. Безусловно, распашную конструкцию монтировать проще. С откатной может понадобиться помощь мастера.
Однако и здесь можно выполнить работу собственноручно. Рама делается так же, как и в случае с распашными воротами, но оснащается специальной фурнитурой. Именно она обеспечивает открытие и закрытие ворот, в зависимости от желания владельца. Такую конструкцию можно оснастить даже электроприводом, однако это делают только опытные мастера-электрики. На фундамент нужно установить каретки — специальные ролики.
Заливка фундамента
Фундамент ворот точно так же основан на столбах и заливается бетоном. Однако сверху нужно установить планку для кареток, если ворота будут открываться влево-вправо — это наиболее распространённый вариант.
Установка рамы
Раму обшивают материей и устанавливают на каретки. В результате ворота смогут открываться и закрываться. Каркас, как и в случае с распашными воротами, обшивается таким же материалом, как и весь забор. Кроме того, калитка и ворота в подобной ситуации — это два разных проёма. Откатные ворота используются преимущественно для пропуска во двор дома автомобилей.
Замок на ворота
Чтобы обезопасить территорию от грабителей, соседских животных и просто незваных гостей, необходимо оснастить калитку и забор замком. Наиболее примитивный, дешёвый, хотя и малоэффективный вариант — замки китайского производства. Для использования навесных замков любой конструкции нужно поступить следующим образом:
- для одностворчатых распашных и откатных конструкций — оснастить одной дужкой для замка забор, а другой — створку ворот;
- для двухстворчатых конструкций — оснастить обе створки специальными металлическими дужками.
Ещё один вариант — стандартный врезной замок. Он подойдёт для двухстворчатых калиток и ворот, а также для одностворчатых конструкций распашного типа.
Пошаговая инструкция монтажа
Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.
Пошаговая инструкция установки опор:
Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части
Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.
Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня
Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.
Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.
Пошаговая инструкция по сборке каркаса
1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.
2. Свариваем раму по технологии дуговой сварки.
3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.
4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.
5. Зачищаем все сварные швы используя болгарку.
6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.
7. Красим трубу, чтобы защитить металл от коррозии.
8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.
9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.
10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.
11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.
О преимуществах профилированного листа как строительного материала при изготовлении откатных и распашных ворот
При изготовлении ворот из профнастила просматриваются финансовые выгоды.
Сварочные работы при установке распашных ворот.
Материал имеет ряд преимуществ перед другими строительными материалами, как-то:
- экономичность. Стоимость обшивки ворот существенно ниже, чем использование дерева или других материалов;
- прост в изготовлении и установке, не требует специальных знаний;
- он практичен и долговечен в эксплуатации;
- ворота из профнастила могут быть разной конструкции с использованием определённых режимов управления;
- ворота разной цветовой гаммы из профнастила дают возможность принятия решения и выбора как дополнить экстерьер приусадебных сооружений и в том числе ландшафтный дизайн своей территории.
Чаще всего устанавливаются и пользуются популярностью:
- ворота из красного профнастила;
- ворота из коричневого профнастила;
- ворота из зеленого профнастила.
Ворота из профнастила по способу открывания делятся на несколько видов:
- Распашные ворота.
- Откатные ворота.
- Ворота гаражные.
- Раздвижной вариант.
- Ворота поворотно-подъёмного вида открывания.
Крепление профилированного листа
В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.
Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.
Крестообразные перемычки.
Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.
Пошаговый монтаж изделия
Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.
Установка опор
По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:
- С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
- Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
- После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
- Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.
Изготовление каркаса
Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:
Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются
Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.
Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор
Приваривание петель
Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:
- Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
- Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.
Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.
Крепление профильных листов
Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:
- В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
- Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.
Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.
По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.
https://youtube.com/watch?v=gumoq9guC5o
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.
Схема установки конструкции
Последовательность действий
Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.
Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.
Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.
Расположение крепежа Источник images.ru.prom.st
В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.
