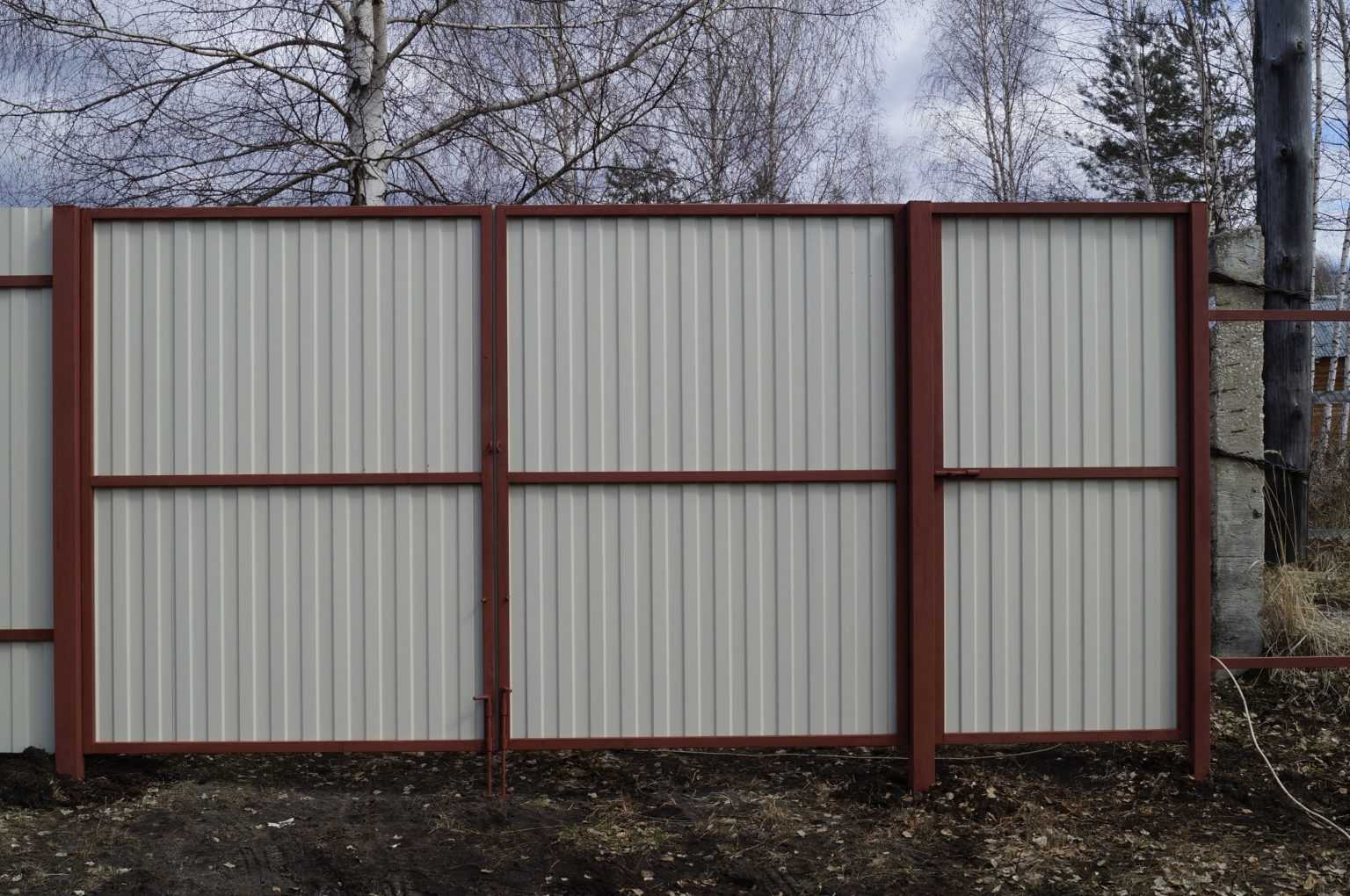

Ворота из профлиста своими руками: фотоотчет + видео

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

  • высота конструкции;
  • ширина проема для ворот, учитывая противовес, и без него;
  • размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

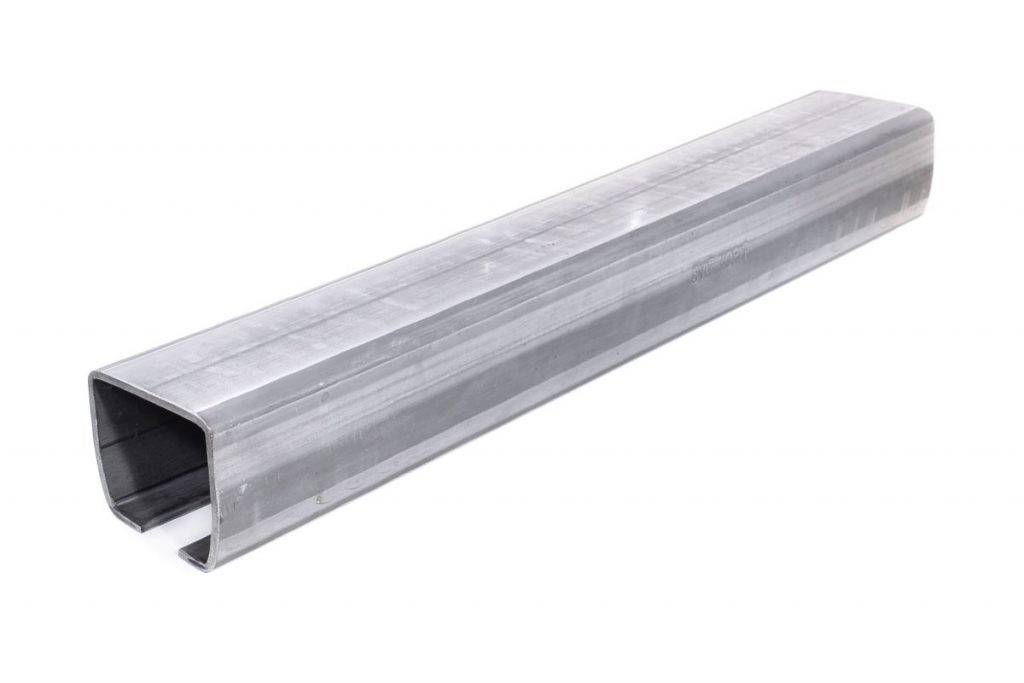

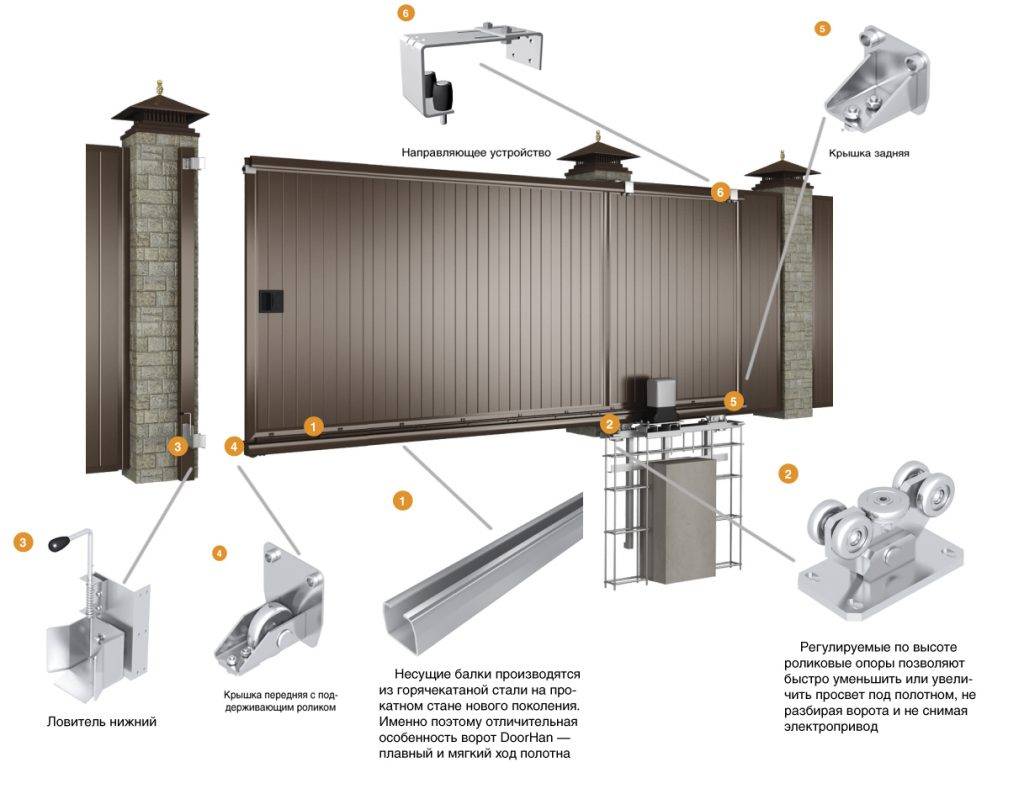

  • направляющая балка;

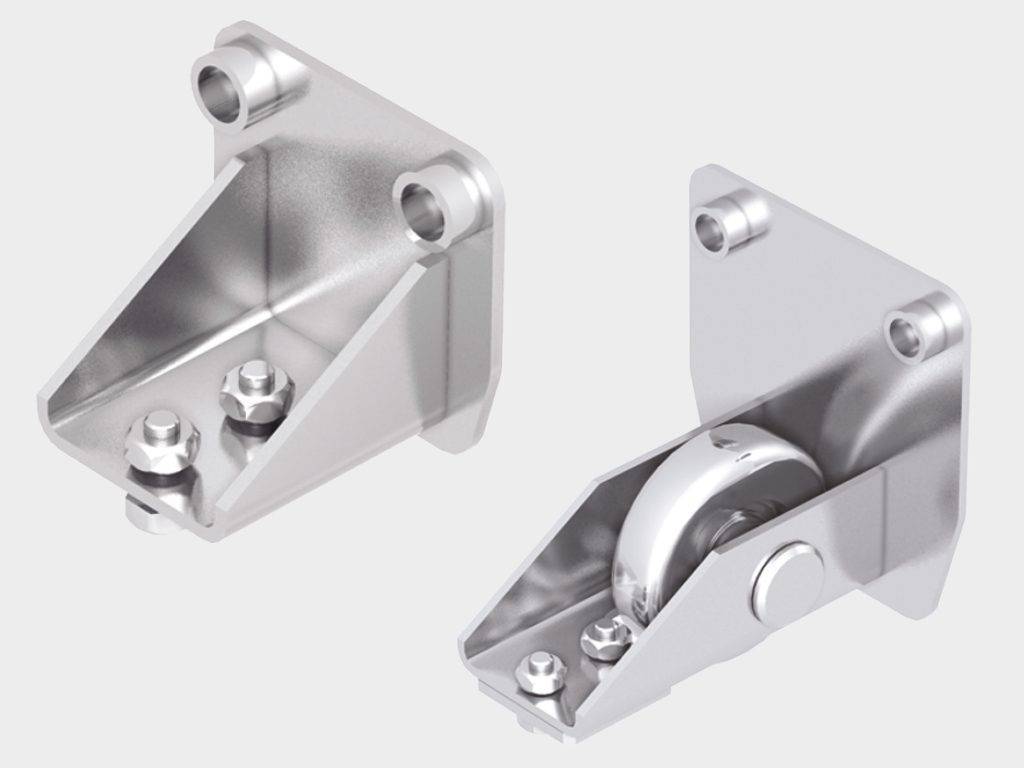

  • роликовые каретки;
  • уловители;
  • концевой ролик;
  • плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

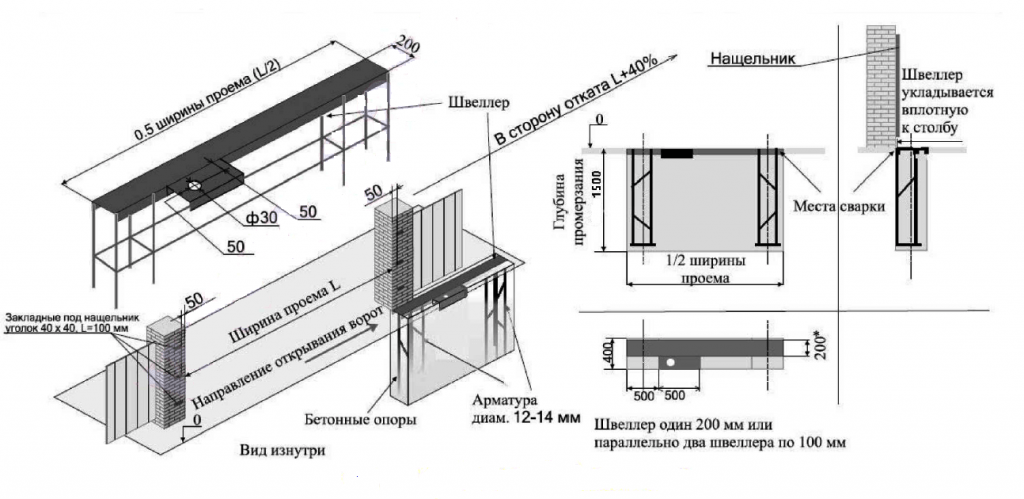

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

  • деревянный брус;
  • бетонный столб;
  • швеллер;
  • металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Сборка каркасов створок и калитки

На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.

Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.

Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.

Закрепление петель

Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.

Установка фурнитуры

В полный комплект фурнитуры распашных ворот могут входить такие устройства как:

  • замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
  • нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
  • защелка или задвижка для запирания ворот изнутри;
  • механический привод и автоматика дистанционного управления;
  • осветительные приборы, сигнализация и камера наружного наблюдения.

Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.

Нижние фиксаторы.

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Определение размеров

Проводится с учетом таких параметров:

  1. Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
  2. Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
  3. Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
  4. Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
  5. Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
  6. Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком
способа можно считать то, что нужно много места для маневра ворот, а также их
большую парусность. Уменьшение парусности за счет дополнительных деталей
каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
перекосу створки. Этот способ годится только для ворот с небольшой шириной
проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все
описанные выше недостатки, но возрастает стоимость изготовления за счет
добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости
сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его
элементов;

месторасположение и ширину калитки. Это важный аспект.
Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
сократить срок реализации проекта. А если калитка расположена внутри каркаса
ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери
(вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка
из профнастила имеет незначительную парусность и для неё достаточно установить
одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с
воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную
перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);

б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.


Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.


Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.


Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.



Ламели для забора жалюзи от завода!



Профлист в Костроме


Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.


Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Как крепить профнастил на ворота. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Что такое профнастил и из чего он сделан

Начнем с того, что правильное название материала — профилированный стальной лист. Профнастил — это ничто иное, как самый обычный стальной лист, который согнут особым образом, что даёт ему особую прочность. Такой материал значительно превосходит по прочности, а также внешнему виду обычные листы стали, из которых было популярно делать ворота ещё несколько лет назад.

Чтобы добиться такой фактуры на производстве с помощью особых станков листы материала выгибаются холодным способом. Материал можно увидеть на заборах, гаражах, крышах. Профнастил невероятно популярен. Причина этому — его сильные стороны, которые легко перекрывают недостатки.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

  1. Используя одну створку: одностворчатый вариант металлических ворот.
  2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.

На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Монтирование опор

Для возведения ограждения, высота которого составит 2 м, на обычном грунте потребуется сначала подготовить столбы 3 м длиной. Их вкапывают в землю в гулбину 1 м. Работа реализуется последовательно:

  1. Провести разметку, протянуть по линии будущего забора шнур, закрепив на установленные в углах поворотов колышки.
  2. Проводится разметка точек установки опор. Должны поддерживаться одинаковые расстояния между ними.
  3. Выкопать ямы до 110-120 см глубиной, наспать подушку из щебня. Ее толщина не меньше 10 см, тщательно уплотнить.
  4. Поставить в каждую подготовленную яму по столбу, четко проверяя вертикаль. Стойка не должна подкашиваться, ее дополнительно закрепляют подпорками, камнями и т.п.
  5. Замесить смесь из бетона, добавить к нему ведро цемента, 2,5 ведра песка и 4 ведра щебенки, лучше, если ее крупность составит 40 мм.
  6. Залить опоры в ямах на уровне грунта.

После установки опорных балок должно пройти 3 недели. За это время бетонная смесь успеет полноценно схватиться и полностью высохнуть. Некоторые мастера самоучки, делающие работу самостоятельно, не обращают внимания на эти рекомендации по срокам, начинают работу раньше, получая в результаты перекосы оснований.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
