Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка

Установка опоры для спутниковой антенны

Для установки опоры тарелки использовал подручные материалы, на ближайшем автосервисе со свалки взял полуось от жигуля.  Прикрепил её к старому колесному диску штатными шпильками.


Полуось и диск

Выкопал своими руками яму глубиной 50 см, засыпал внутрь 15 см песка для подушки. Песок утрамбовал и установил конструкцию.


Опора готова к засыпке

К сожалению, полуось коротковата для установки 90см Супрала. Пришлось нарастить полуось подходящей трубой (ручка от пожарной помпы). Трубу жестко загнал в полуось используя в качестве уплотнителя пористую  резину (не проворачивается до сих пор).


Наращивание опоры

Прикрепил к трубе отвес и установил конструкцию строго вертикально (можно использовать уровень).  Яму засыпал послойно песком с постоянной трамбовкой, поливом водой и контролем вертикальности.


Засыпка опоры грунтом

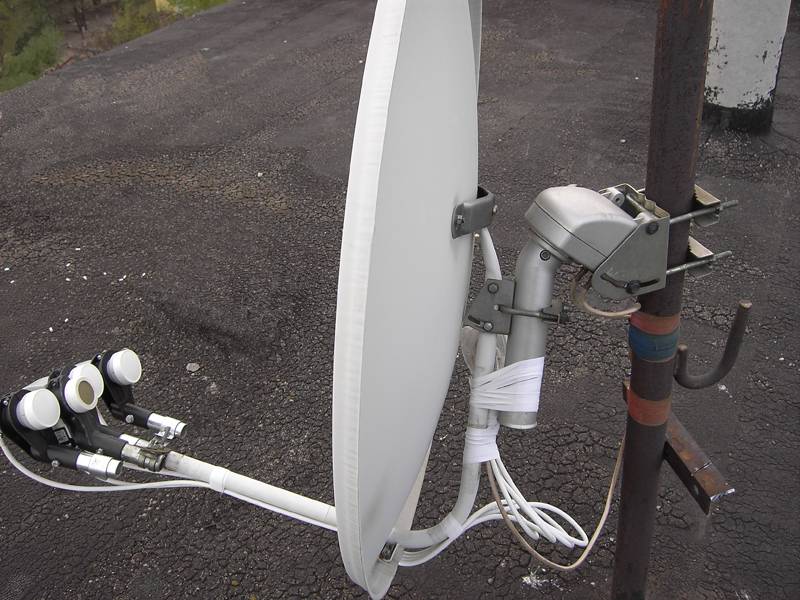

Установил антенну на опоре штатными креплениями.


Антенна установлена

ВЧ кабель спустил вдоль стены дома и проложил по земле. Защитил кабель от повреждения простой доской. Настроил проверил — РАБОТАЕТ! В течении нескольких лет внес еще некоторые доработки.

Сборка спутниковой антенны

Если месторасположение определено, пора приступать к сборке антенн. Если установка антенн будут осуществляться на крыше многоэтажки, стоит продумать, где производить сборку антенны – в квартире или на крыше, т. к. собранная антенна может оказаться больше проема выхода на крышу. Если антенна в собранном состоянии не «пролазит» через вход на крышу, а собрать ее на крыше крайне затруднительно, собранную антенну можно поднять на крышу веревкой по наружи.

На следующей странице вы найдете описание и подробную инструкцию по сборке спутниковой антенны харьковского

Крайне важно понимать, что все высотные работы очень опасны и необходимо соблюдать все возможные меры предосторожности и, обязательно, хорошо страховаться. Какие инструменты понадобятся для сборки и установки антенн:

Какие инструменты понадобятся для сборки и установки антенн:

  • Рожковый ключ на 13мм
  • 2 рожковых ключа на 10мм
  • Крестовая отвертка
  • Плоскогубцы с кусачками
  • Острый нож
  • Перфоратор с буром

Установка антенны

Прежде всего определитесь с будущим местоположением антенны

При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно

Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.

В процессе сборки вам может понадобиться следующий инструмент:

  • ударная дрель или перфоратор с набором сверл;
  • ключи на 10 и 13;
  • «кусачки»;
  • отвертка;
  • нож.

Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.

Установка антенны

Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво

Анкером или болтом – не важно, главное — сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится

После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.

Распространённые ошибки монтажа и подключения

Если после монтажа конечное изображение на ТВ оставляет желать лучшего, то это указывает на то, что в процессе были допущены ошибки. Самые распространённые среди них:

  1. Малый диаметр антенны. В этом случае решение единственное — замена.
  2. Неверно подобранный конвертер. Чаще всего проблемы возникают при подключении дополнительных спутников (отличных от Astra, Amos, Hot Bird).
  3. Не установлен защитный кожух на «зеркало». В этом случае при наступлении морозов антенна покрывается наледью, что существенно снижает качество ТВ-сигнала.
  4. Выбран несовместимый кабель. В этом случае изображение всегда сопровождается шумами, артефактами и часто прерывается (появляется сообщение «Нет сигнала»).
  5. Некачественный обжим кабеля. Изображения в этом случае, как правило, вообще нет. Желательно каждое соединение проверить с помощью мультиметра, чтобы убедиться в отсутствии замыкания жил.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Тип поляризации

Сигнал, идущий с транспондеров, как любая электромагнитная волна, имеет такой параметр, как поляризация. Её основными характеристиками выступают векторы напряжённостей электромагнитного поля: электрической и магнитной. Геометрическое расположение этих векторов обуславливает вид поляризации идущего сигнала.

Основные виды поляризации сигнала:

  • линейная (вертикальная и горизонтальная);
  • круговая (правая и левая).

Угол поворота конвертера – это максимальная ориентация корпуса LNB относительно собственной оси для уверенного приёма сигнала. Она важна не всегда, а только если не сходится угол линейной поляризации. При круговой поляризации она не имеет значения, а стало быть, для приёма Триколор и НТВ+ конвертер поворачивать не требуется.

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Настройка уровня сигнала телепоказа

Настройку нужно проводить путем изменения положения антенны и отслеживания уровня сигнала на телевизионном экране. Сначала открыть меню «Установка антенны»:

  • На пульте приемника отыскать кнопочку «Menu» и нажать на нее;
  • Остановиться на подпункте «Установки»;
  • Набрать в поле пароля комбинацию «0000»;
  • Нажать на «Системные настройки»;
  • Выбрать позицию «Установка антенны».

После отображения двух шкал «Сигнал» и «Качество» следует регулировка расположения оборудования:

  • Первоначально зеркало смотрит на южную сторону (она определяется компасом или по времени нахождения солнца на юге в определенном регионе);
  • Установить антенну вертикально в том случае, если нет препятствий;

    Предварительная настройка антенны.

  • Изменять положение в горизонтальной плоскости по направлению на восток с шагом в 1 см, выждав при этом 3-5 секунды (быстрый поворот сопровождается тем, что сигнал можно пропустить);

Смотреть на телевизор, анализируя наполнение шкал:

  1. При отсутствии заполнения продолжать вращение тарелки;
  2. Наполнение одного показателя говорит о наличии препятствия или фиксации ложных данных (иной спутник), поэтому следует возобновить вращение;
  3. Заполненные шкалы и отсутствие картинки подтверждает нахождение ложного источника сигнала;
  4. Если данные будут поступать от нужного спутника, то на информационном канале возникнет картинка, и шкалы будут заполнены (инфоканал выбирается путем нажатия на кнопку «Ок» пульта ресивера).

    Наполнение шкал.

Предварительная настройка заканчивается точной настройкой, когда при изменении положения тарелки влево-вправо и вверх-вниз обе шкалы заполняются на уровне 80%. Такие значения помогут передавать точный сигнал при непогоде (ливень, снегопад, облачность).

После точной настройки телепоказа следует плотно зафиксировать оборудование на улице и выйти из меню установки, нажав дважды «Exit» на пульте.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

  • Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  • Зеркало — прикрепляется на кронштейн;
  • Кабель коксиальный — передает сигнал на ресивер;
  • Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

  1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
  2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
  3. Закрепить кронштейн.

  4. Конвертер завести в держатель.
  5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
  6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
  7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Как настроить телевизор

Вся настройка телевизора заключается только в выборе текущего видеовыхода (в зависимости от того, через какой порт ресивер подключается к ТВ). В большинстве моделей это выполняется с помощью пульта дистанционного управления. Достаточно нажать несколько раз кнопку TV или SOURCE, пока на экране не отобразится меню тюнера (его предварительно необходимо включить в сеть и нажать кнопку «Power» на самом устройстве).

Каналы находятся с помощью автоматического поиска. Если ресивер включен впервые, то, как правило, он сразу же выдаёт запрос на проведение полного сканирования. Иной вариант — самостоятельная прошивка плейлиста в память устройства. Но без соответствующего опыта это делать не следует. Более того, во многих тюнерах для этого используется сервисный порт RS-232 (такой сейчас далеко не на каждой материнской плате ПК можно найти).

Если используется телевизор с интегрированным спутниковым тюнером (стандарт DVB-S2), то внешний использовать не нужно. В этом случае антенный разъём подключается непосредственно ко входу LNB IN. Поиск каналов, соответственно, выполняется через стандартное ТВ-меню.

Если необходимо подключить спутниковое ТВ к нескольким телевизорам, то для каждого из них необходимо свой тюнер. А вот «раздвоение» сигнала достигается за счёт установки так называемого «сплиттера» (визуально похож на дисек).

https://youtube.com/watch?v=jaWKtH3Y6W0

Выбор места установки спутниковой антенны

Для спокойствия надо было установить антенну в укромном месте незаметном для посторонних и с возможностью быстрого монтажа/демонтажа. Участок рядом с домом имеет почти свободное пространство на юг. И участок не просматривается летом с дороги из-за зарослей кустов. Сначала использовались подручные опоры, но их нестационарность не позволяла обеспечить надежный прием сигнала и быструю настройку спутниковой антенны.


Временная установка Супрала

Вариант наземной установки с простой настройкой на нужный спутник мне понравился. Нравится — делаю стационарную опору для установки антенны на земле.

Установка кронштейнов на стену

Далее необходимо закрепить кронштейны для крепления антенн к стене.

В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.

В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.

Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.

Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.

Вставляем дюбели в полученные отверстия и забиваем их молотком.

Прикручиваем кронштейн к стене. Проверьте надежность крепления кронштейнов, приложив к ним некоторое усилие, нужно учитывать, что антенны имеют хорошую парусность и кронштейны постоянно испытывают вибрацию. Естественно, после хорошего ветра антенна должна остаться в первоначальном положении.

Возможные проблемы

Самостоятельно подключить спутниковую тарелку бывает совсем непросто. Особенно тем, кто раньше никогда не сталкивался с такой проблемой. При подключении чаще всего допускают такие ошибки:

  • Выбран неподходящий диаметр тарелки. Если размер антенны выбран некорректно, это может вызвать ухудшение качества звука или изображения во время неблагоприятных погодных условий. Устранить эту проблему можно только заменой тарелки;
  • Неверно установлена траверса. Следует отметить, что её нужно закреплять снизу кронштейна, а не над ним. Если делать это неправильно, могут быть проблемы с сигналом;
  • Использованы проходные розетки. Если использовать этот вид розеток, сигнал может пропасть полностью. Лучше всего использовать оконченные розетки, которые идут в комплекте вместе с телевизионными;
  • Использование сплиттеров, или разветвителей. Такой элемент подходит исключительно для аналогового ТВ. Дело в том, что спутниковые каналы передаются в таком виде, который обычный разветвитель не в состоянии пропустить;
  • Использование большого количества соединений. Это приводит к потере полезного сигнала, а значит, ухудшается и качество приёма.

Какие же проблемы могут возникать непосредственно с модулем Триколор ТВ? Самая распространенная проблема — нет сигнала. Что подразумевается под этой проблемой? Если на экране нет изображения, а есть шум или просто чернота, это совершенно не означает, что нет сигнала. Такой экран свидетельствует о том, что ресивер не подключён к телевизору. Следует отметить, что физическое подключение и вставленный в оба разъема шнур не гарантируют, что телевизор видит ресивер. Подсоединение в данном случае есть, но ресивер все равно может не работать.

Если же на телеприёмнике есть сообщение «Нет сигнала», проблему можно исправить. Для этого необходимо нажать кнопку «Меню» на пульте от ресивера. Если на экране появилось главное меню, значит, приставка подключена к телеустройству. Если же меню не появляется, а надпись «Нет сигнала» продолжает висеть на экране, проблема может быть в том, что телевизор не видит приёмник. В последнем случае смотреть Триколор ТВ не выйдет.

Как смотреть на телевизоре зашифрованные каналы? Для этого нужно получить специальный доступ. Смарт-карта для телевизора позволяет получить больше возможностей. При помощи карты оборудование может декодировать зашифрованные каналы. Это означает, что количество каналов с картой в телевизоре станет намного больше.

Теперь вы знаете, как смотреть по телевизору спутниковые каналы. Оказывается, самостоятельно установить антенну совсем несложно. С этой задачей легко справится внимательный человек.

Настройка антенны

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.

Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.

После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код — 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный — это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала — вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.

Настроить антенну помогут специальные программы

Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Установка антенны

Прежде всего определитесь с будущим местоположением антенны

При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно

Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.

В процессе сборки вам может понадобиться следующий инструмент:

  • ударная дрель или перфоратор с набором сверл;
  • ключи на 10 и 13;
  • «кусачки»;
  • отвертка;

Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.

Установка антенны

Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво

Анкером или болтом – не важно, главное – сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится

После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.

Преимущественные особенности спутникового телевидения

Триколор считается спутниковым телевещанием нового поколения. Компания является крупнейшим в России оператором, предоставляющим услуги спутникового цифрового вещания фактически на всей территории страны, на платной абонентской основе. Технологически спутниковые теле- и аудио- трансляции развиваются, что увеличивает с каждым годом количество спутников, запущенных в космос, приумножая, свою очередь объем вещательных каналов, соответственно, и количество абонентов.

Преимущественные особенности выбора спутникового телевещания заключены в следующих аспектах:

  • Цена. Оплата пользования телевещанием (абонплата) присуща фактически всем кабельным каналам, вещающим ограниченное количество программ. Спутниковое телевидение предоставляет огромное количество каналов, стоимость абонплаты за которые даже несколько меньше. Так комплекты спутникового оборудования предоставляются компанией зачастую в бессрочное использование, цена за которые символична.
  • Качество вещания – изображение картинки. В данном варианте даже оговаривать нечего, все и так понятно, учитывая стоимость.
  • Ассортиментный ряд выбора каналов относительно жанровой направленности, что оправдывает любую стоимость.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта – наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

  • Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
  • От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

СпутникЧастотаСкоростьПоляризация
Amos1072227500H (горизонтальная)
Hotbird1103427500
Sirius1176627500V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.

Нужное направление тарелки для принятия сигнала находится в три этапа:

  • тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
  • установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
  • зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.

Сборка набора оборудования

Не стоит бояться установки данного оборудования, так как сборкой комплекта может заниматься даже не вполне разбирающийся в технике человек – ничего особенно сложного там нет.

Подготовьте кабель от телевизора вместе со штекерами, после чего поместите конвертер в держатель.

Обязательно посмотрите на положение разъема – его направление должно быть внизу, иначе дождевая вода может затекать внутрь.

Муфту, необходимую для фиксирования, надежно прикрепите к рабочей поверхности конвертера. Прежде чем устанавливать антенну, посмотрите на положение болтов. В случае необходимости обязательно подкрутите их.

Выбор оператора

Для начала рассмотрим принцип работы спутникового телевидения. Определенные каналы посылают сигнал на аппарат, который находится в космосе. Со спутника, в свою очередь, он поступает на антенну каждого пользователя. Принятый сигнал отправляется в ресивер (тюнер). Там он проходит обработку, раскодировку (для некоторых каналов). После этого сигнал направляется непосредственно в телевизор. Со спутника сегодня транслируются как кодированные, так и открытые каналы. Они могут размещаться на аппарате отдельно или входить в комплект, принадлежащий тому или иному оператору. Большая часть каналов кодируется. За раскодировку, соответственно, абоненты платят деньги. Просмотр большого числа каналов с одного спутника обеспечивают операторы. Трансляция русскоязычных программ осуществляется с разных аппаратов, которые расположены в различных позициях. Чтобы сигнал был хорошим, антенна должна быть направлена четко на спутник. Если рядом с выбранным аппаратом будет располагаться еще один, то пользователь, скорее всего, сможет принимать сигналы с обоих. Многие абоненты выбирают спутник “Ямал-201”. За счет него пользователь может принимать до 30 бесплатных каналов на русском. Есть и прочие спутники, но их наполненность несколько меньше. Что же касается непосредственно оператора, то можно назвать три наиболее популярных поставщика. Достаточно большим перечнем каналов отличается “НТВ-Плюс”. Также абоненты пользуются услугами оператора “Радуга-ТВ”. Эти поставщики довольно уверенно держатся на рынке. Не меньшей популярностью пользуется и “Триколор-ТВ”. Число пользователей этого оператора растет ежегодно. Установка спутниковой антенны “Триколор” позволяет принимать большое количество каналов по доступной цене. Абонентам предлагаются выгодные пакет, скидки, подарки.

Фиксация кронштейна

Самостоятельная установка спутниковой антенны в целом не требует особых монтажных навыков. Для фиксации кронштейна потребуется дрель с перфоратором либо ударным механизмом. Рекомендуется для крепления использовать расклинивающиеся специальные анкерные болты. В них присутствуют упорные лепестки, которые расходятся при затягивании. Это обеспечивает надежную фиксацию элемента к стене. Если стена кирпичная, то установка спутниковой антенны своими руками осуществляется с помощью анкерных болтов н10 и н8. Специалисты не рекомендуют использовать элементы с диаметром более 16 мм при работе с кирпичными стенами. Но в некоторых старых зданиях или сооружениях из крепкого кирпича применяются болты диаметром 20 мм. Сверление стены следует осуществлять аккуратно. Специалисты рекомендуют оставлять по возможности больше кирпича вокруг крепления. Не целесообразно фиксировать кронштейн выше 4-го ряда сверху либо на расстоянии менее 4 кирпичей от угла сооружения. Такие меры необходимы для предотвращения образования в кладке трещин. Не рекомендовано применять анкерные болты на стенах из шлакобетона либо блоков низкой плотности. При фиксации следует также помнить, что кирпич может легко расколоться под действием силы сопротивления сжатия. В этой связи не стоит затягивать болты слишком сильно. Перед сверлением нужно сделать разметку. В полученные отверстия вставляются болты вместе с кронштейном и затягиваются до упора. После завершения этих процедур необходимо убедиться в прочности фиксации.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
