Теплообменник на дымоход

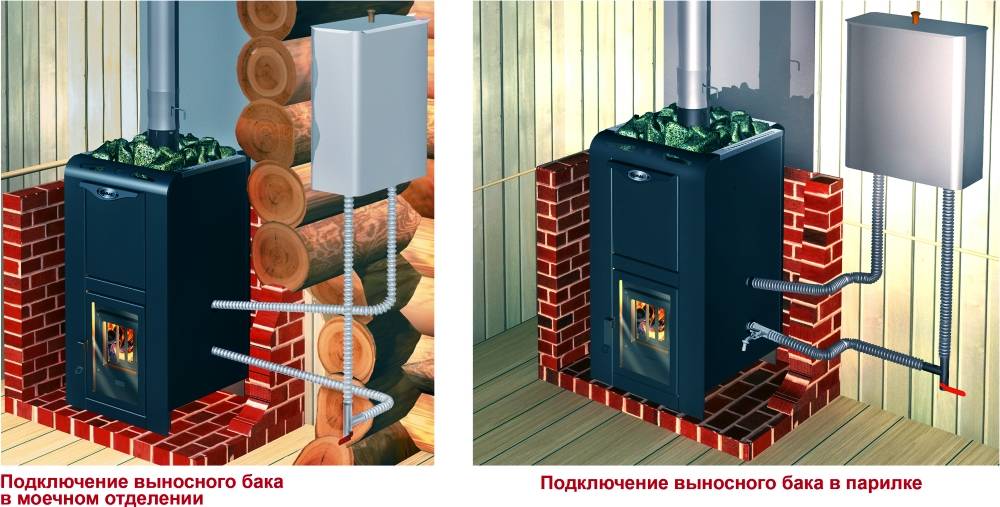

Бак с подключением водяного контура

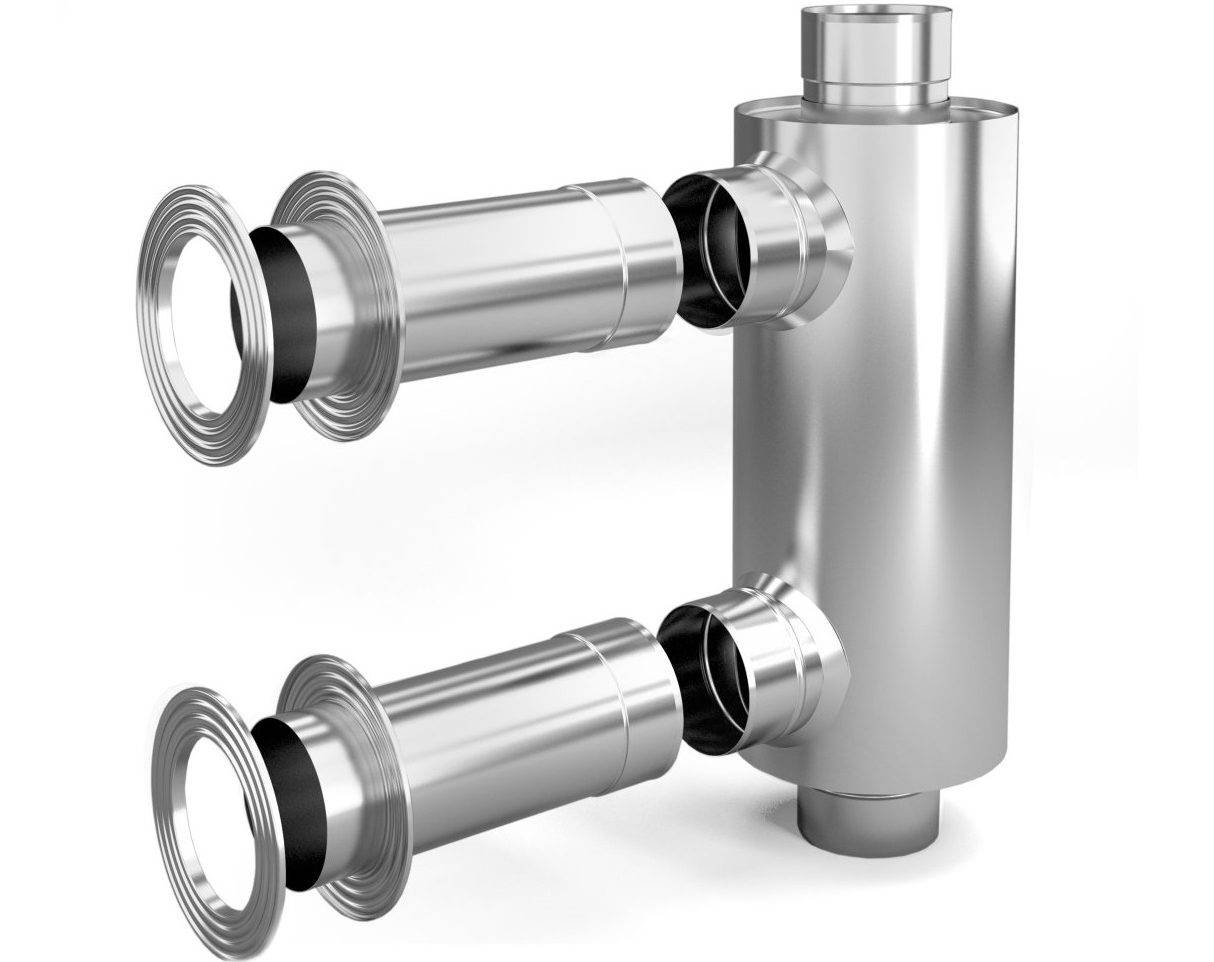

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

  • отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
  • 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;

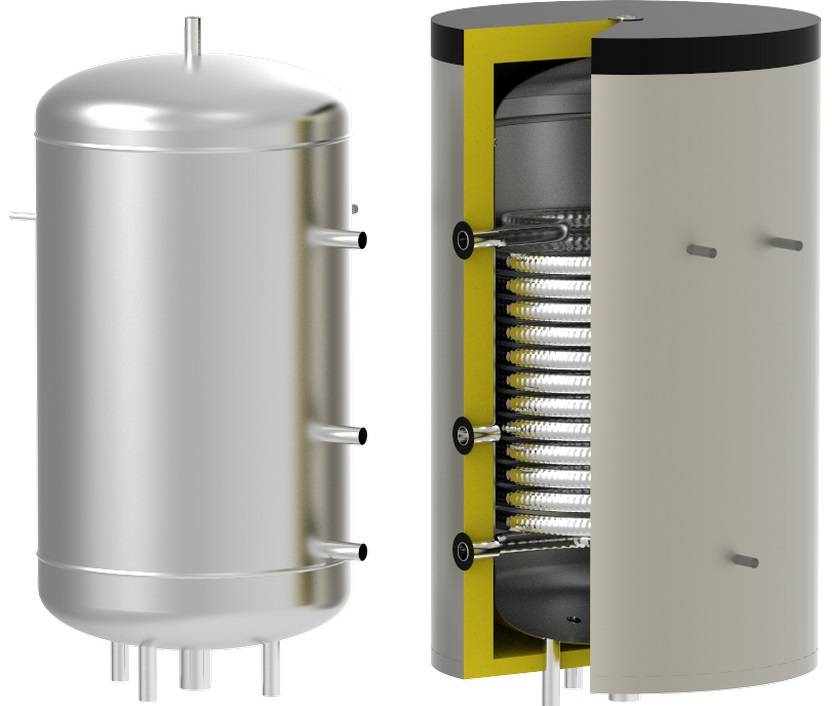

  • бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
  • медные или стальные трубы или гибкая подводка для ГВС;
  • шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

    1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

  1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
  2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
  3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
  4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
  5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
  6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
  7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Установка

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

  • не фиксировать трубы крепежами из металла;
  • не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
  • соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
  • пользоваться уплотнителями с хорошей огнестойкостью;
  • соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Как выбрать

Выбор подходящего теплообменника основан на анализе конструкции имеющейся (или строящейся) печи. Если нужен небольшой встроенный бак, надо сначала найти порядовку, рассчитанную на установку дополнительных емкостей.

Если планируется монтаж на дымоход, надо выбирать модель одинакового диаметра. Это важный момент, так как использование переходников здесь крайне нежелательно. Кроме того, важен объем емкости — если он слишком мал, вода может закипеть. Если слишком велик — нагрев будет продолжаться слишком долго, особенно, если внешний накопитель достаточно велик.

Варианты подключения

Еще одним важным моментом станет стоимость теплообменника. Рекомендуется отдавать предпочтение отечественным моделям — они на порядок дешевле, а изготовлены из металла лучшего качества.

Недостатки жидкостных теплообменников

К недостаткам описываемых устройств можно отнести:

Сложность изготовления и проведения расчетов

Перед проведением работ по созданию устройства важно учитывать площадь дома и другие параметры, которые могут влиять на эффективность работы системы. Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура

Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура.

Увеличенный расход жидкости, связанный с испарением ее из расширительного бака. При этом в зимнее время, если дом пустует, жидкость необходимо полностью сливать.

Но следует отметить, что изготовить жидкостный теплообменник может практически любой человек, обладающий знаниями физики на школьном уровне

Но перед изготовлением устройства важно составить чертеж всей конструкции, в котором будут отображены размеры всех элементов.. При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов

Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть

Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.

При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.

Пошаговое руководство

Изготовление бесканального теплообменника

  1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
  2. Установите бак к началу системы отопления.
  3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
  4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
  5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
  6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
  7. Согните трубку в форме спирали, получился змеевик.
  8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
  9. Подсоедините к концам деталей фитинг с резьбой.
  10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
  11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
  12. Подсоедините к термостату клеммы, после чего – провода питания.
  13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
  14. Закройте герметично все элементы.
  15. Наполните бак водой, теплообменник готов.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

  • листовой металл размером 350х350 мм два куска;
  • восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
  • труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
  • металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Жидкостные устройства

Во время изготовления жидкостных теплообменников для того чтобы сделать их более безопасными, сердечник помещается в металлический корпус. При этом в нем размещается утеплитель. Часто при создании описываемых устройств используется базальтовая вата.

Такие изделия закрепляются на дымоходе, что способствует нагреву теплоносителя. Если используется змеевик, его концы присоединяются к отопительной системе. Если изделие создается своими руками, следует делать змеевик из меди. Это связано с тем, что данный материал обладает высокой теплопроводностью.

Некоторые владельцы домов применяют металлические изделия, но для увеличения эффективности приходится значительно увеличивать размеры конструкции.

Циркуляция теплоносителя осуществляется следующим образом:

  • сначала жидкость нагревается, в результате чего происходит увеличение ее объема;
  • после этого она поднимается по змеевику;
  • после этого жидкость направляется в радиатор;
  • остывший теплоноситель вытесняется и направляется к нагревающему элементу.

Чтобы система работала эффективно, необходимо заранее рассчитать такие параметры, как длина нагревательного элемента и диаметр труб, используемых при создании системы. Если не учесть эти параметры, система не будет работать эффективно. В некоторых случаях из-за совершенных во время создания системы ошибок происходит гидроудар.

Устанавливая теплообменник на трубу дымохода, следует помнить о том, сто конструкция должна быть безопасной. Ее нагревающиеся части не должны соприкасаться с материалами, которые могут загореться.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

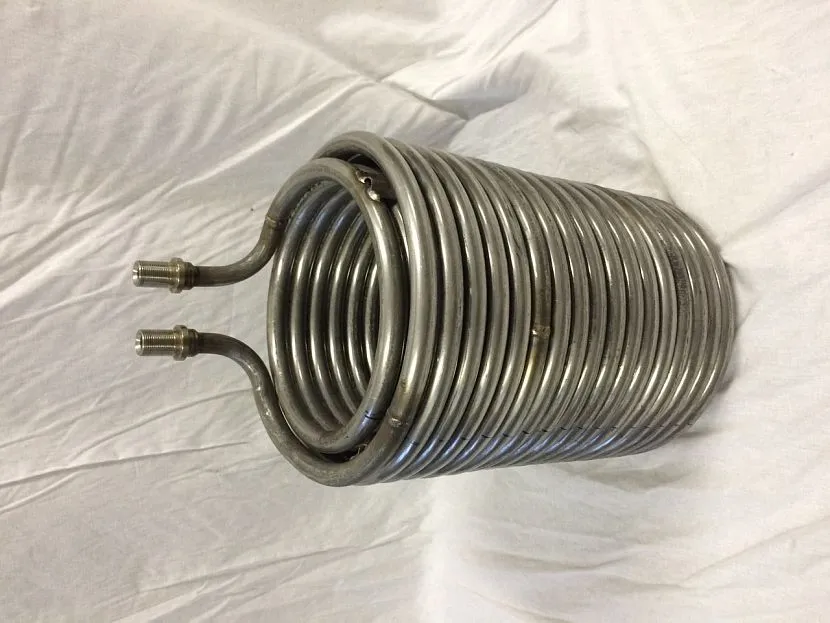

Самодельный змеевик

Самодельный водяной теплообменник

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

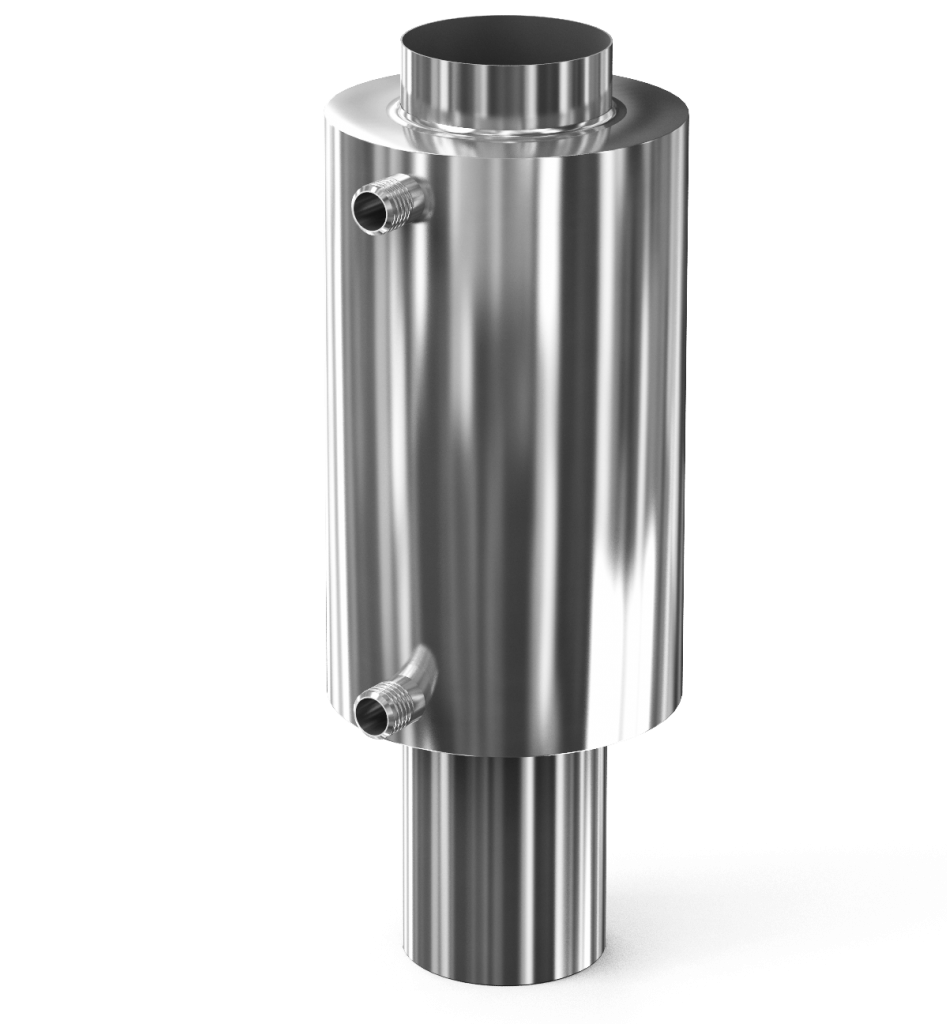

Заводской теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

  • Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
  • Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Внутреннее устройство теплообменника

Что такое теплообменник

Это техническое устройство, изготовленное из материала с высоким показателем теплопроводности, в котором две среды с разной температурой соприкасаются через перегородку. Именно через стенку прибора от одной среды температура передается другой.

Существует два типа теплообменников:

  1. Рекуператоры. То есть те, в которых передача температуры происходит через перегородку.
  2. Регенераторы. В них среды с разными температурами соприкасаются с одной единственной поверхностью поочередно.

Принцип работы теплообменника

Существует несколько разновидностей теплообменников, отличающихся друг от друга чисто конструктивным исполнением. Это часто используемые варианты:

  1. Змеевик – это трубка, накрученная на дымоходную трубу, по которой движется вода.
  2. Труба в трубе. Это конструкция в виде цилиндра, насаженная на дымоход. Внутри него протекает вода, которая поступает внутрь конструкции через нижний патрубок, а выходит через патрубок, установленный верхней части теплообменника. Нагрев жидкости происходит через стенку дымохода.
  3. Спиральные. В быту применяются редко, потому что конструктивно – это емкость, в которую укладывают по спирали (по внутренним стенкам) трубу, внутри движется горячая среда. К сожалению, в таком виде дымоход работать не будет.
  4. Кожухотрубные. Это не бытовой агрегат. Его конструкция – это емкость, в которой вставлено большое количество трубок. По ним и перемещается среда с большой температурой, а между трубками движется вода.
  5. Пластинчатые, их еще называют конвекторами. Эта модель такая же, как предыдущая. Только в ней вместо трубок установлены полые панели, по которым и движется среда с высокой температурой. А между ними вода. Эффективность передачи тепловой энергии здесь зависит от того, в каком направлении относительно друг друга перемещаются среды. Оптимально – навстречу друг другу.

Теплообменный агрегат спирального типа

Существует еще одна классификация, в которой теплообменники делятся на водяные и воздушные. О первых было написано выше. Что касается вторых, то с их помощью в основном организовывают дополнительное отопление помещений. Ярким представителем таких агрегатов выступает гофрированные теплообменники.

Для этого используют стальные гофрированные трубы (они гибкие), которые обвивают . Получается так, что угарные газы с высокой температурой, идущие от топки печи, отдают часть тепла воздуху, проходящему внутри гофры. Последняя соединена с улицей, обычно ее вводят в помещение через отверстие, расположенное близко к полу. Иногда устанавливают маломощный вентилятор для придания воздуху небольшой скорости. Противоположный конец гофры устанавливают в то помещение, где требуется поднять температуру.

Материалы для теплообменников

Обычно дымоход собирают из металлических труб. Редко в парилке бани или других помещениях, кроме основного дома, монтируют керамические или стеклянные дымоходы. Слишком дороги. Поэтому можно смело говорить, что эти конструкции обладают высокой тепловой отдачей. Поэтому на них можно монтировать теплообменник.

Змеевик из медной трубы

Материал для самого теплообменного аппарата выбирается из расчета выдерживания больших тепловых нагрузок, потому что температура угарных газов может доходить до +500С. Плюс, необходимо учитывать негативное воздействие воды на металл. Поэтому трубки змеевика должны быть изготовлены или из медного сплава, или из нержавеющей стали.

Если принято решение соорудить теплообменник типа труба в трубе, то для его изготовления лучше использовать конструкцию из нержавейки или оцинковки.

Общая характеристика воздушного отопления

Систе­ма ВО в полной комплектации состоит из генератора тепла, теплообменника, вентилятора, воздушного фильтра и системы воздуховодов (рисунок 5). Генератор тепла тесным образом связан с тепло­обменником. Теплообменники можно разделить на два вида: теплообмен­ники прямого нагрева (рисунок 3) и теплообмен­ники косвенного нагрева (рисунок 4). В последних между генератором тепла и теплооб­менником циркулирует промежуточ­ный теплоноситель, например, вода или антифриз. В теплообменниках пря­мого нагрева топливо сгорает в самом теплообменнике или же в качесчве те­плообменника используются тэны или спиральные электронагреватели.

Рисунок 5. Общая схема СВО дома: 1 — ди­зельный отопительный котёл; 2 — трубы водяной части отопления (для водяного теплообменника воздухонагре­вателя); 3 — дымоход дизельного котла; 4 — вентиляция (для санузла и кухни); 5 — рекуператор; 6 — воздуховод подачи свежего воздуха (подсоединяется к системе воз­вратных воздуховодов СВО); 7 — выброс «грязного» воз­духа (из санузла и кухни) после рекуператора; 8 — ма­гистральный подающий воздуховод; 9 — подающие оконечные воздуховоды; 10 — подающие решётки; 11 — возвратные воздуховоды.

Промышленно производимые тепло­обменники прямого нагрева систем ВО работают на газе (природном или сжи­женном), дизельном топливе или элек­тричестве. Эти воздухонагреватели изначально комплектуются вентилято­рами соответствующей мощности.

Как отмечалось ранее, на твердото­пливных печах типа «Булерьян» и «Про­фессор Бутаков», которые относятся к теплообменникам прямого нагрева, можно создать систему ВО, добавив к системе подающих воздуховодов, как правило, не предназначены для прокачки воздуха по воздуховодам. Они не способны создать давление, не­обходимое для системы ВО. А если и спо­собны, то имеют недопустимо высокие шумовые характеристики. В гараже их ис­пользовать можно, а в спальне — нет.

Воздухонагреватели косвенного на­грева с водяными теплообменниками обычно называют фанкойлами (рисунок 4).

Фанкойлы обладают рядом преиму­ществ по сравнению с промышленно выпускаемыми воздухонагревателями прямого нагрева:

  • фанкойлы могут работать с любым водяным отопительным котлом, работающим на любом виде топлива, и ко­торый может быть размещён вне отапливаемого здания;
  • один котёл может использоваться и для отопления, и для нагрева воды си­стемы горячего водоснабжения (ГВС);
  • для нескольких домов (основной, гостевой, баня) можно иметь один ото­пительный котёл (или два, подключён­ных параллельно для надёжности).
  • наличие промежуточного тепло­носителя позволяет сделать комбини­рованную систему отопления: те поме­щения, которые имеют специфические свойства воздуха (гараж, баня, конюш­ня и т.п.), отапливаются конвекционной системой отопления (батареями водя­ного отопления), а жилая зона — систе­мой воздушного отопления;

Варианты устройств, которые можно сделать своими руками

В этом разделе рассмотрим два варианта устройств-экономайзеров для дымохода, которые вполне реально выполнить своими руками.

Первый: производство змеевика

Змеевик, как теплоноситель для дымохода считается самым элементарным устройством. Для того, чтобы его изготовить необходимо всего лишь приобрести медную трубку с диаметром ¼ дюйма и длиной 3-4 м. Такой заготовки достаточно для дымоотвода диаметром 100 мм.


Змеевик из тонких трубок для изготовления экономайзера на дымоходИсточник tiu.ru

Также понадобится два фитинга, которые закроют змеевик с обеих сторон. Весь принцип изготовления строится на следующих шагах:

  • В выпрямленную медную трубку насыпают песок, так, чтобы он полностью заполнил все пустоты.
  • Затем закрывают его с обеих сторон заглушками или фитингами, прикладывают заготовку к дымоходу.
  • Следующим шагом обворачивают его по кругу так, чтобы получилась спиралевидная обмотка.
  • Для этого обязательно соблюдают одинаковое расстояние между каждым новым рядом трубок.
  • После того, как змеевик полностью зафиксирован на дымоходной трубе, откручивают заглушки и патрубок промывают от песка, делают это в момент, когда печь не работает.
  • Затем к теплоносителю подключают патрубки от батарей или радиаторов, надежно соединяют и всю систему заполняют водой.

Когда эти работы проведены, изготовленное оборудование тестируют не только на предмет протечек, но еще и оптимального нагрева. Ведь, если внутри змеевика образовалась воздушная пробка, эффекта от экономайзера для дымохода не будет. Этот дефект нужно стравливать.

Второй: теплоноситель из газового баллона

Использованные газовые баллоны часто остаются в хозяйстве у жителей частного сектора, поэтому приобретать такой предмет отдельно нет смысла. Для изготовления этой конструкции потребуется:

  • непосредственно газовый баллон или прочная труба диаметром не менее 300 мм;
  • патрубок с диаметром 32 мм, а одна заготовка должна быть диаметром до 57 мм;
  • два патрубка с диаметром дымохода;
  • два небольших листа стали, их должно хватить для вырезания заглушек обоих торцов корпуса.

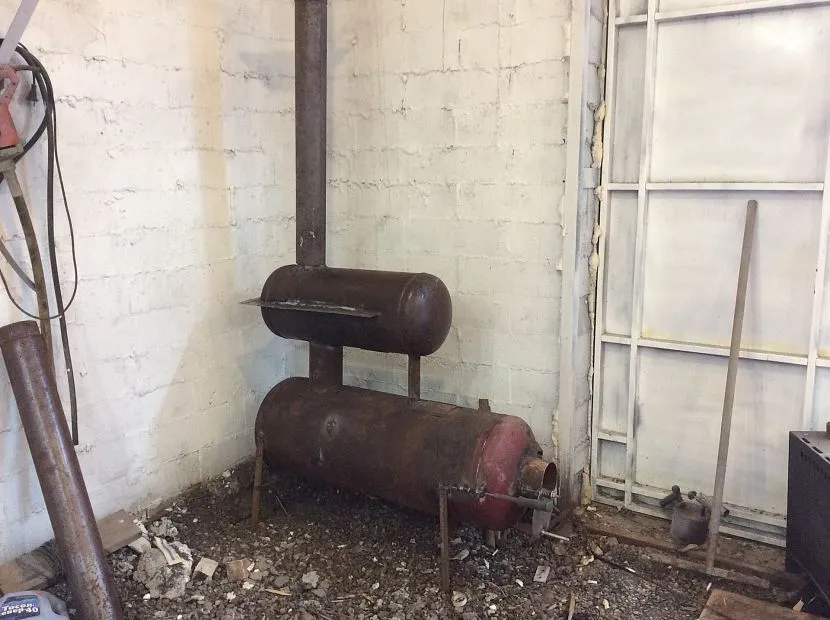

Теплообменник из газового баллона для печиИсточник par-torg.com

Изготовление воздушного теплообменника осуществляется следующим путем:

  • из баллона изготавливают конструкцию нужного размера. Для того, чтобы его обрезать понадобится болгарка;
  • из тонких труб нарезают девять заготовок точно такой же длины;
  • следом вырезают круги для заглушек, а внутри делается девять отверстий для труб с маленьким диаметром;
  • на случай, если это будет одна трубка, то отверстие под нее делают в центре конвектора;
  • тонкие фрагменты труб вживляют в отверстия с помощью сварки и привариваются перед завершением работ.

В конце в самом корпусе проделывают два отверстия с противоположных сторон диаметром, равным диаметру дымохода. Если это конструкция из тонких трубок и заглушек, то ее вставляют в корпус и приваривают к стыку заглушек и корпуса, изготовленного из большой трубы.

Теплообменник на „Камин” „Буржуйку” „Печку”„Бубуфоню”.

Воздушный теплообменник

Устройство данного типа состоит, как правило, из металлического корпуса, внутри которого смонтированы несколько патрубков – входных и выходных. В основе его функционирования находится принцип конвекции. Поступающий внутрь патрубков холодный воздух нагревается и выходит в отапливаемое помещение через верхнюю часть теплообменника. Такое техническое решение предоставляет возможность уменьшить расход топлива раза в 2-3 без снижения эффективности теплогенерирующего устройства.

Изготовить самостоятельно подобное приспособление не составит никаких сложностей. Для этого понадобятся металлические трубы различного диаметра, болгарка и сварочный аппарат.

Для изготовления воздушного теплообменника нужны металлический лист, труб разного диаметра и железная емкость подходящего размера

Прежде, чем приступать к работе, запаситесь таким материалом:

  • отрезком трубы диаметром 50 миллиметров;
  • трубой длиной 2,4 метра диаметром дюйм с четвертью;
  • металлическим листом 350×350×1 (единица измерения – миллиметры);
  • 20-литровым ведром из-под машинного масла или металлической ёмкостью.

Процедура изготовления выглядит следующим образом:

  • вырежьте из листа металла круги. Они будут использоваться в качестве торцевых деталей. Необходимо, чтобы их диаметр соответствовал значению этого параметра ранее подготовленной ёмкости;
  • в центре каждого круга вырежьте отверстие под центральную 50-ти миллиметровую трубу;
  • на обеих деталях вокруг центрального отверстия равномерно отметьте точки, в которых вырежьте 8 проёмов для отрезков трубы диаметром дюйм с четвертью;
  • разрежьте эту трубу на 8 отрезков с помощью болгарки. То есть длина каждой трубки должна быть 30 сантиметров;
  • применяя сварочный аппарат, прикрепите к центральному отверстию кусок трубы диаметром 50 миллиметров, а к боковым отверстиям – элементы, полученные на предыдущем этапе;
  • срежьте с помощью болгарки дно ранее приготовленного металлического резервуара.
  • по его бокам по центру вырежьте отверстие диаметром, равным сечению трубы дымохода.
  • сваркой присоедините к проделанным отверстиям патрубки подходящего размера.
  • изготовленный по такой методике корпус наденьте на сердечник  и приварите к нему.
  • готовое изделие покройте термостойкой краской.
  • после того, как краска высохнет, установите теплообменник на дымоход.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
