Устройство стропильной системы для четырехскатной крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

Длина стропилины, ммШаг стропил, ммСечение стропила, мм
До 3000120080х100
До 3000180090х100
До 4000100080х160
До 4000140080х180
До 4000180090х180
До 6000100080х200
До 60001400100х200

При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

O1 – Ширина досок обрешетки.

O2 – Толщина досок обрешетки.

R – Шаг обрешетки (т.е. расстояние между соседними досками).

Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

Нажмите «Рассчитать».

Результаты расчета шатровой крыши:

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

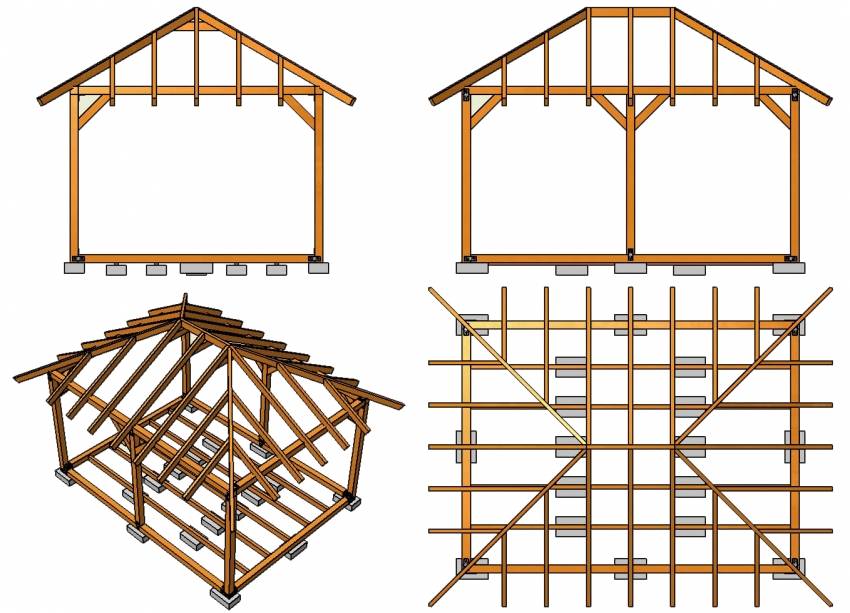

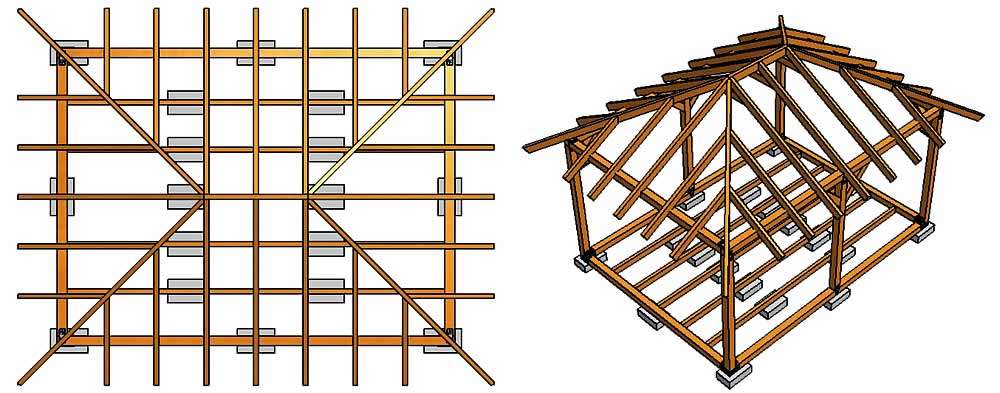

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Цены на различные виды бруса

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

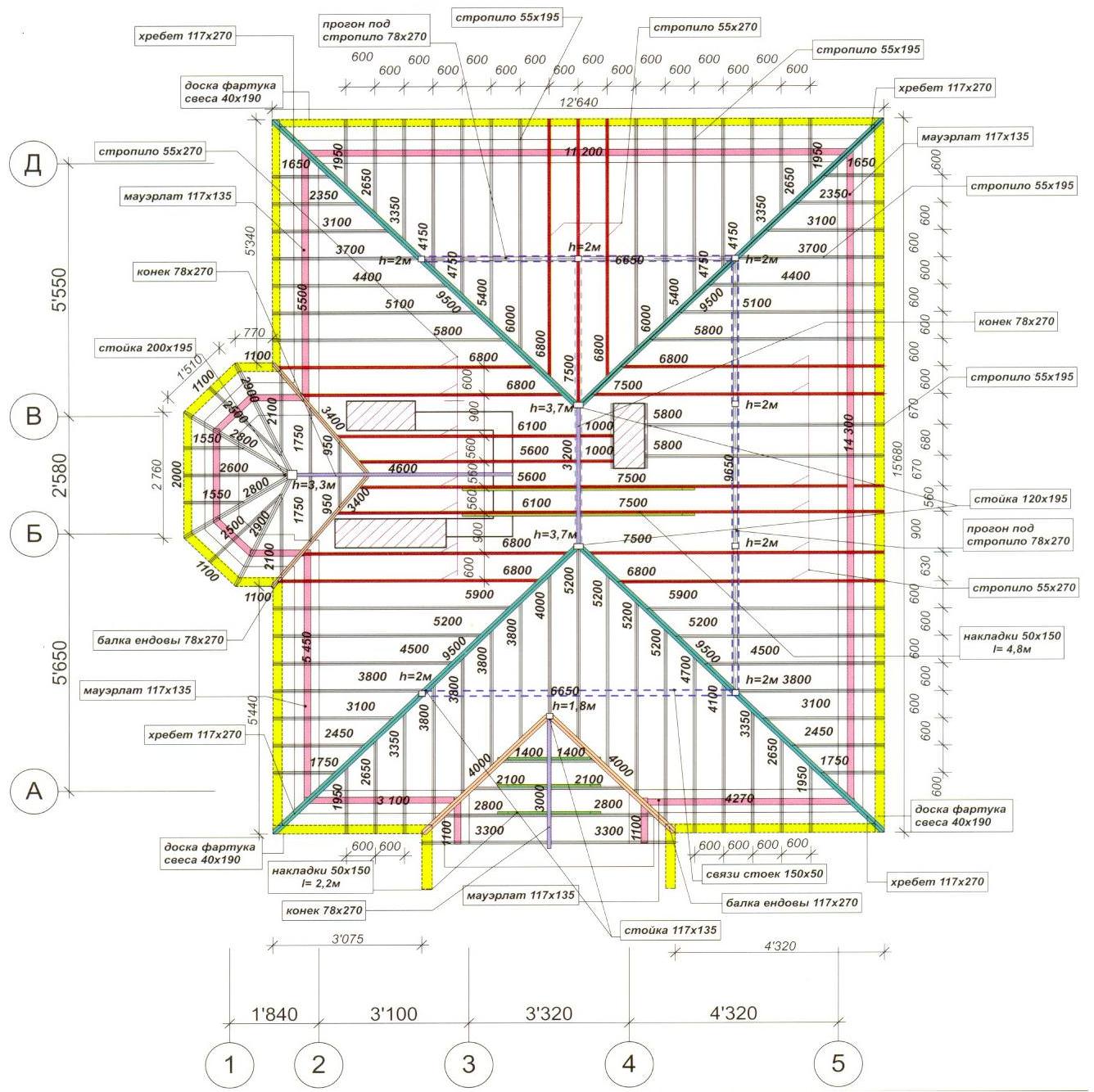

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

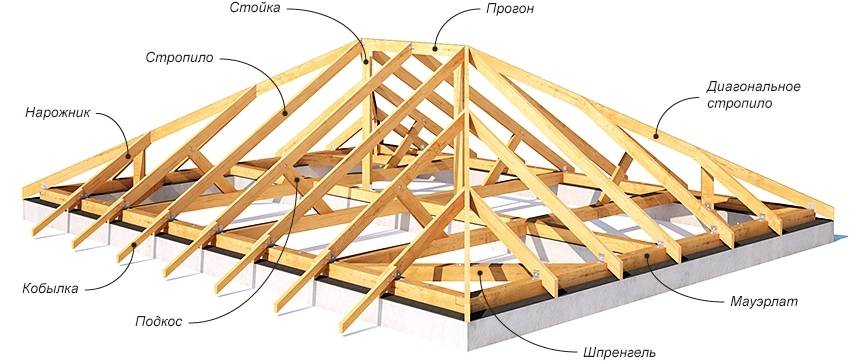

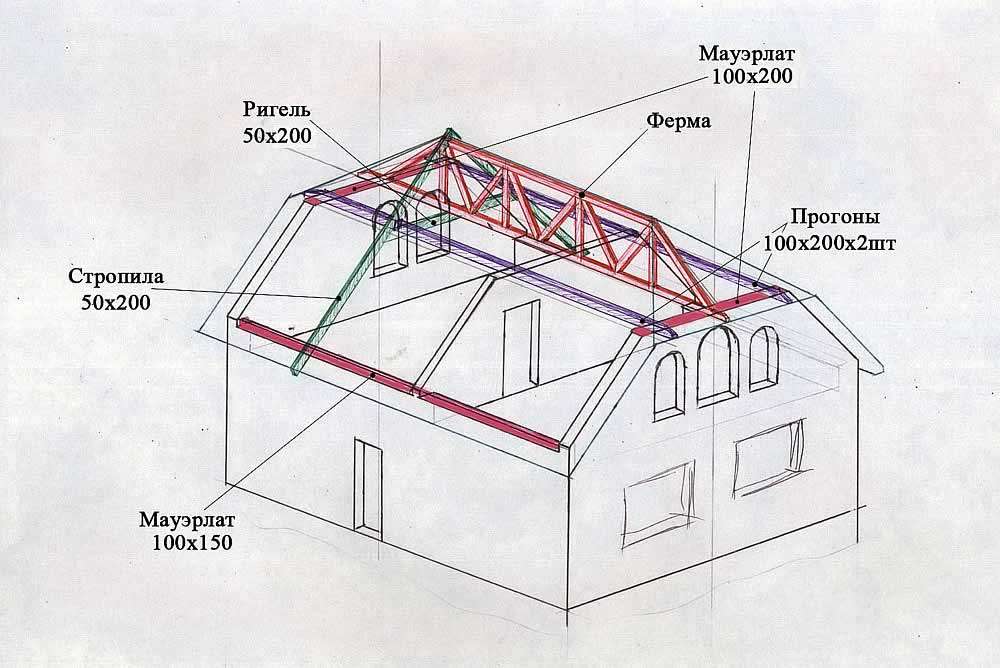

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

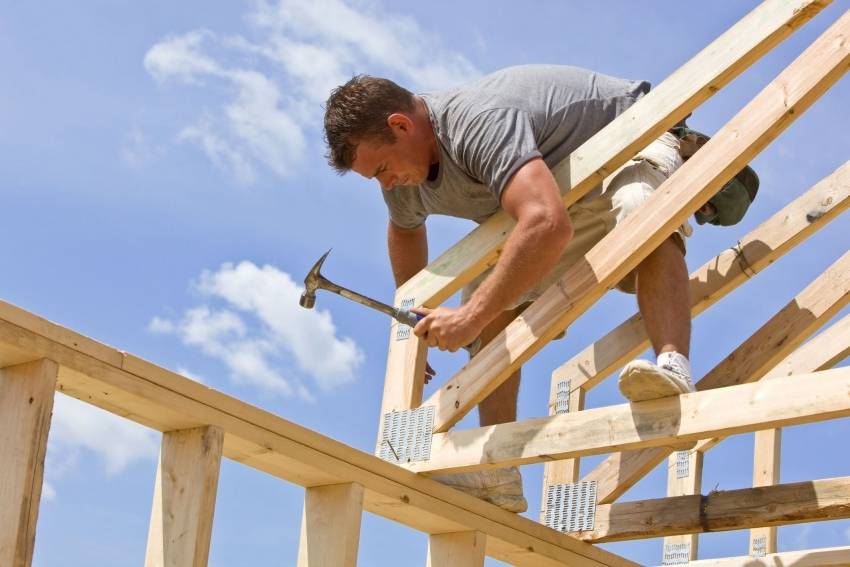

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

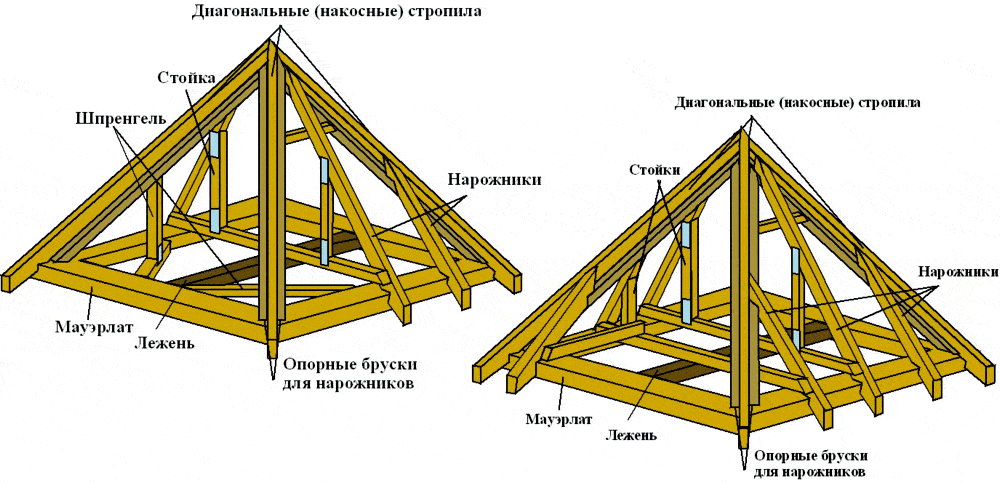

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

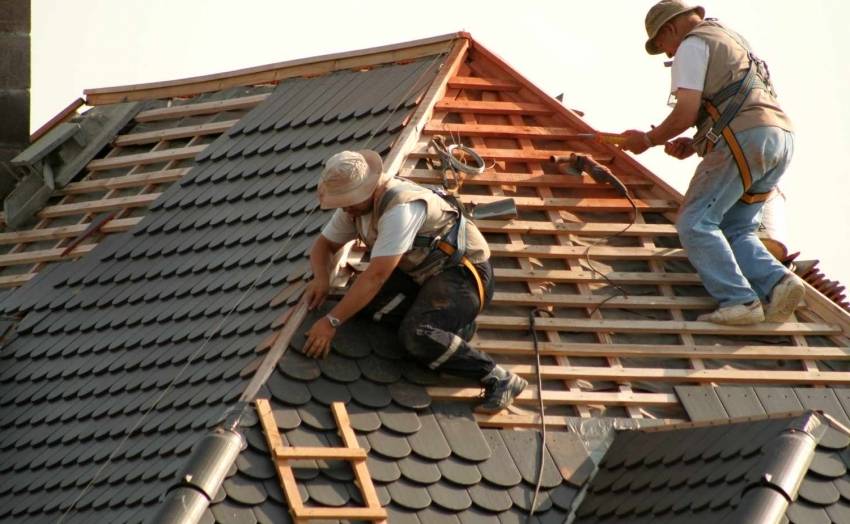

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

    • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
    • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
    • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
    • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
    • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
    • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
    • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

  • На заготовке размечают верхнюю отметку и выпиливают.
  • Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
  • В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
  • Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

  • Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
  • Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
  • Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышу мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

  1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
  2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
  3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
  4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
  5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
  6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
  7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
  8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
  9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Устройство вальмовой крыши

Конструкция вальмовой крыши состоит из четырех скатов. Она имеет две вершины, которые соединены между собой конструктивным элементом — коньковым брусом.

Вместо вертикальных фронтонов у домов с вальмовой крышей находятся треугольные скаты. Из-за этого боковые скаты имеют форму трапеции.

Основной осью крыши, которая несет нагрузку, является коньковый брус. Именно он соединяет все скаты кровли. На него крепятся другие важные элементы конструкции — каркас и угловые стропила.

Угловые стропила выступают базовыми элементами распределения нагрузки. Они соединяют угол сооружения с углом конька. Чаще всего их делают такими же по толщине, как брус.

Сама же нога выходит немного за край сооружения. Если здание является четырехугольным, понадобится четыре таких стропила.

ВНИМАНИЕ!
Короткие стропила могут быть различными по своей длине. Они соединяют угловое стропило с мауэрлатом или же несущей стеной здания

Их количество напрямую зависит от площади самого здания.

Центральную часть конструкции становит промежуточный каркас — промежуточные стропила, которые крепятся попарно друг с другом на коньковом брусе и выводятся на мауэрлат. В зоне вальм они не устанавливаются. Их количество может быть разным в зависимости от длины здания.

Рядовой каркас представляет собой стропила, которые соединяются с концами конька и выходят на несущие стены здания с каждой из сторон. Их количество равняется шести.

Устройство шатровой четырехскатной крыши

Вальмовая кровля — конструкция

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким

Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая кровля красива. Правда и не все с данным согласны.

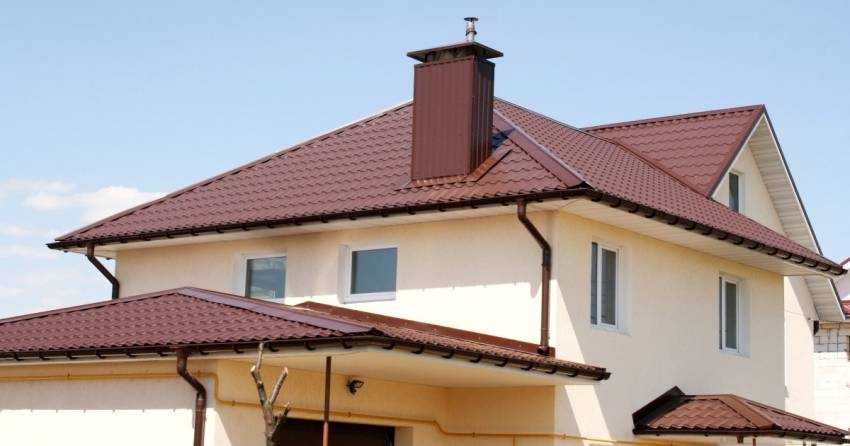

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

  • Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

    Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

  • Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

    Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

  • Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Разновидности четырехскатных крыш. Фото интересных вариантов

К четырехскатным крышам можно отнести несколько разновидностей конструкций, которые имеют одинаковое количество наклонных поверхностей, но разное устройство.

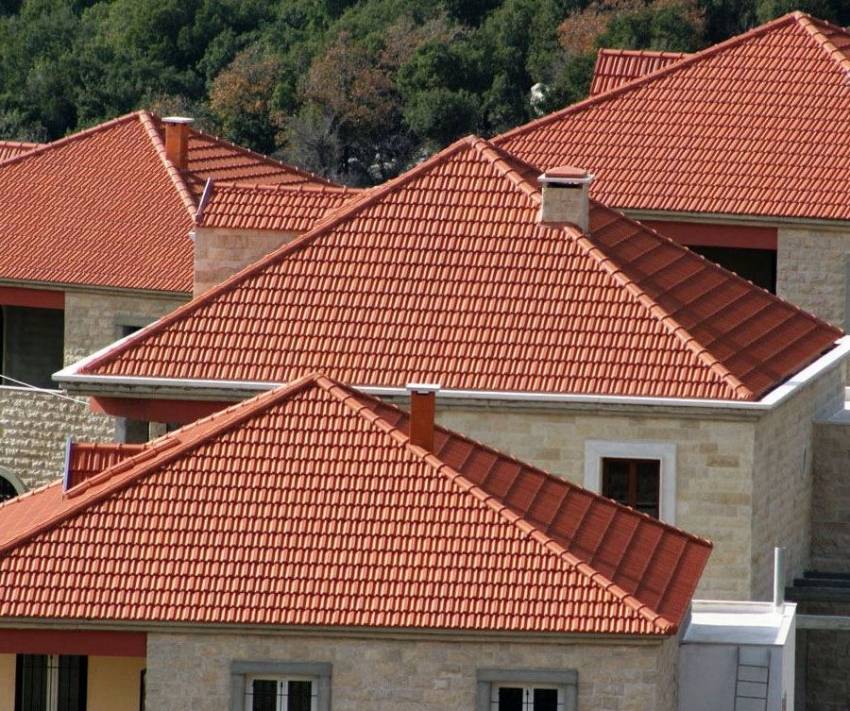

Классическим исполнением является вальмовая конструкция, как видно на фото дома с четырехскатной крышей. Она состоит из двух скатов треугольной формы, и двух – трапециевидной. Место их соединения называется коньком, который имеет длину намного меньшую, чем длина дома. Вальмовая крыша является конструкцией повышенной сложности, у которой проектирование и монтаж являются весьма трудоемким и сложным процессом, требующим определенных навыков и опыта.

Данная конструкция подходит для основания здания прямоугольной формы. Это самый привлекательный в эстетичном плане вариант крыши. Однако и самый сложный, как с точки зрения необходимых расчетов, так и по технологии возведения, поскольку здесь используется усложненный стропильный каркас, что доказывает схема стропильной системы, требующий проведения дополнительных замеров и подгонки материала на месте.

Пример вальмовой четырехскатной крыши с усложненной конструкцией

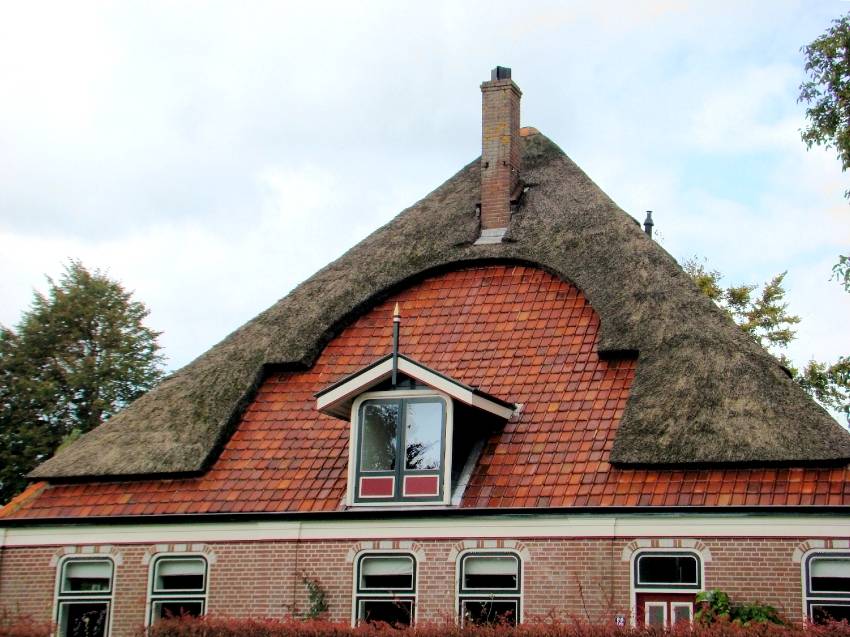

Полувальмовая голландская крыша одновременно относится к двухскатной и четырехскатной конструкции. Она состоит из двух наклонных трапециевидных скатов и двух усеченных треугольных вальм. Маленькие вальмы не заменяют полностью фронтоны, что представляет возможность установить простые вертикальные окна, которые значительно дешевле мансардных. На фото, представленных в сети Интернет, можно увидеть разнообразные проекты домов с четырехскатной крышей данного вида.

Полувальмовая датская конструкция имеет четыре трапециевидных ската, которые отличаются по размеру. Усеченные вальмы отходят не от конька, а немного ниже, оставив место для треугольного фронтона. Здесь обычно располагается слуховое или вертикальное окно для дополнительного естественного освещения, как видно на фото дома с четырехскатной крышей. Данная конструкция является наиболее устойчивой к воздействию сильного ветра. Поэтому ее целесообразно устраивать для домов, расположенных в зонах с повышенной ветровой активностью.

Четырехскатная мансардная крыша состоит из двух вальм треугольной формы и двух ломаных поверхностей, с изменяющимся углом наклона. Такое сложное строение помогает получить габаритную мансарду с высоким потолком, что особенно актуально для одноэтажных домов. Проекты с четырехскатной крышей данной конструкции нагляное тому подтверждение.

Четырехскатная шатровая крыша возводится на зданиях квадратной формы, преимущественно используется для каркасных домов. Стропильная система не предусматривает наличие конькового прогона. Конструкция состоит из наклонных поверхностей одинакового размера и треугольной формы, которые соединяются в пике.

Четырехскатная шатровая крыша состоит из четырех поверхностей одинакового размера и треугольной формы, которые соединены в пике

Сборка стропильной системы

Рассмотрим процесс строительства на примере вальмовой кровли.

В первую очередь, необходимо установить мауэрлат. Его брусы должны располагаться в одной горизонтальной плоскости. Именно этот показатель гарантирует точность размеров всех остальных элементов.

Затем по мауэрлату укладываются поперечные балки перекрытия. В середине дома по балкам сооружается конструкция, на которой будет крепиться коньковый брус.

Стойки упираются и крепятся к балкам перекрытия. Иногда под них во всю длину укладывается брус, который называется лежень. Именно к нему и крепятся стойки-опоры.

После установки и крепления конька можно переходить к монтажу накосных стропил. Они устанавливаются от угла здания к торцам конькового бруса. В таком положении собранная конструкция уже становится устойчивой.

Сами стропила – это длинные доски, которые под собственным весом могут прогибаться. Поэтому под них по углам здания устанавливают конструкцию, которая называется шпренгель. Это стяжка между двумя соседними брусами мауэрлата, на которую устанавливается наклонная стойка, поддерживающая накосную стропилу.

Следующим шагом устанавливаются рядовые стропильные ноги по трапециевидному скату, которые одной стороной упираются в конек, другой в мауэрлат.

Далее собираются вальмы. Для этого на накосные стропила в плоскости вальмовых скатов устанавливаются одна, две, три и так далее досок сечением 40х120 мм. Количество зависит от высоты кровли. Их устанавливают в качестве опор для вальмовых скатов. Крепятся доски к накосным ногам гвоздями или саморезами.

Итак, конструкция четырехскатной вальмовой крыши готова, можно начинать сборку обрешетки с установкой гидро, паро- и теплоизоляции. После чего устанавливается еще одна обрешетка, по которой будет монтироваться кровельный материал.

Если проектом предусмотрены мансардные окна, то их монтаж производят до того, как начнется установка первой обрешетки.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
