Строительство мансардной крыши своими руками

Утепление мансардной крыши

Прежде чем приступить к монтажу кровли, необходимо провести утепление мансардной крыши. Такая защита просто необходима, если ее не проводить, то построенное помещение можно будет использовать только в летний период.

Работы по утеплению включают в себя укладку нескольких слоев:

  • Гидроизоляции;
  • Теплоизоляция;
  • Пароизоляция.

Для первого слоя специалисты рекомендуют использовать кровельную перфорированную пленку, антиконденсатную пленку или супердиффузную мембрану. В качестве утеплителя чаще всего применяют минеральную вату, пенопласт, пенополиуретан или пенополистирол. Самое главное, чтобы теплоизоляционный материал был в виде плит. В таком случае монтаж пройдет правильно и без особых сложностей. Для пароизоляции используется обычная полиэтиленовая пленка.

Далее, в пространство между стропилами крепятся листы теплоизоляционного материала. Укладка производится снизу (от карниза) наверх (к коньку). Для крепления применяются шурупы, гвозди или специальный клей. При монтаже необходимо добиться плотности прилегания каждого листа друг к другу, чтобы не образовывались мостики холода.

Последним этапом будет монтаж пароизоляции. Пленка крепится к стропилам или к листам теплоизоляции при помощи строительного степлера. Тут так же, как и в случае и гидроизоляцией, нельзя допускать натяжения.

Мансарда из наслонных стропил

Сечение верхних схваток увеличивают, применяя общепринятые методики расчёта.

Схватки дополнительно поработают опорными балками для стоек наслонных стропил верха мансардной крыши.

Прибавьте сюда функцию несущих элементов для стен и потолка будущих комнат.

Верхний конец боковых стропил крутого ската опирают на боковой прогон, укладываемый на стойки или фронтоны.

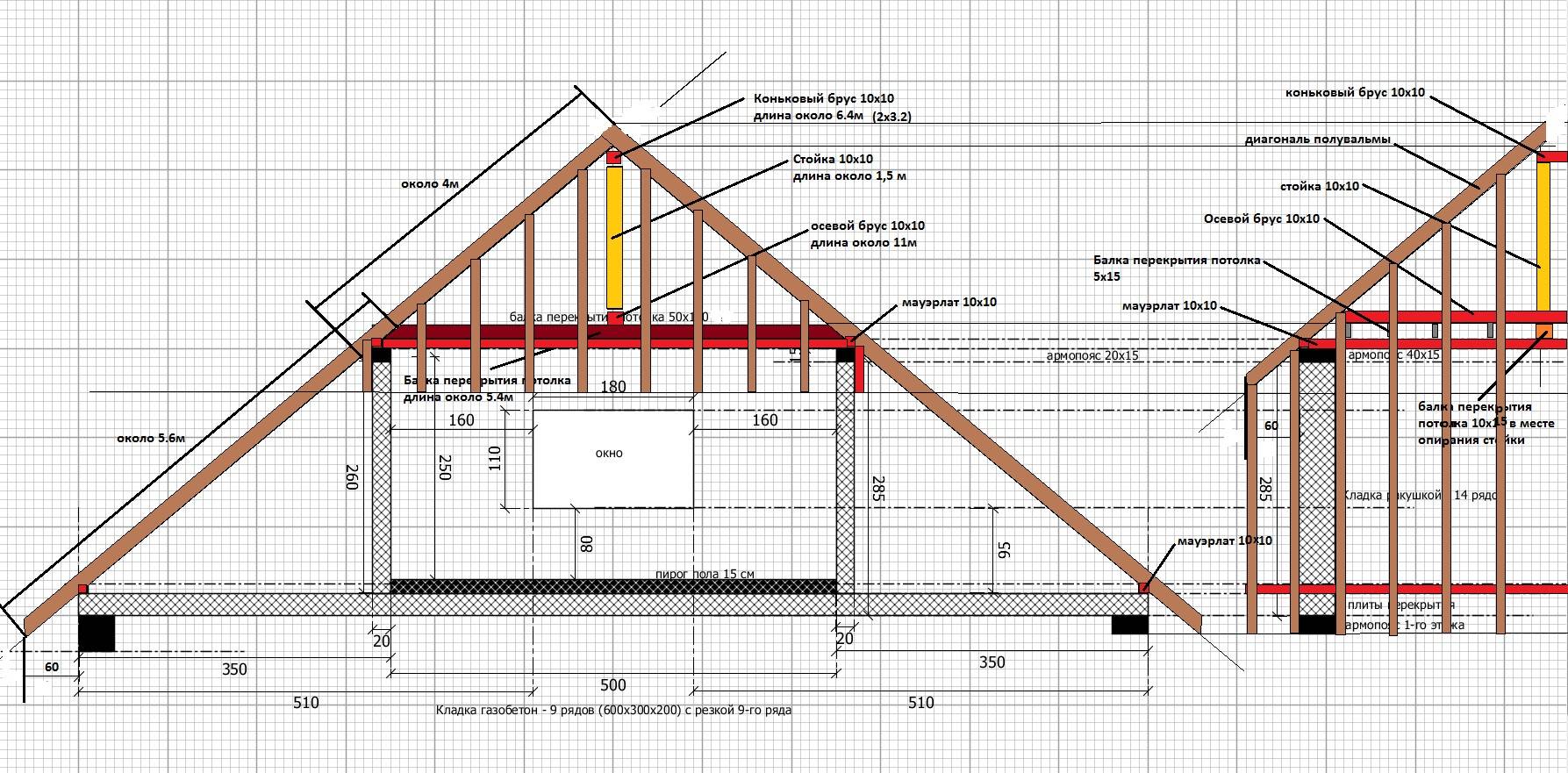

Чертеж стропильной системы мансардной крыши

Допустимо — только на стойки, без прогонов.

Нижние концы этих стропил опирают на балки перекрытия.

При большом весе кровельных материалов укорачивают шаг стропил и вводят дополнительно несколько поперечных балок.

Резонно использовать такие решения для крыш сложной геометрической формы.

Основную нагрузку понесёт каркас помещения мансарды, стропила же — из материала потоньше.

Стропильная система этого типа собирается так:

  • Cначала формируют каркас, напоминающий букву «П».
  • Уже на собранную конструкцию кладут прогоны.
  • Крепят стропила.

Материалы и инструменты

После того как вы закончите подготовку графического проекта и просчитаете все необходимые материалы, вам нужно будет произвести закупку всего необходимого

Выбирая товар, обращайте внимание на то, чтобы он соответствовал нужным характеристикам

Материал для кровли вместе с крепежными элементами.

  1. Мембраны для гидро- и пароизоляции.
  2. Утеплитель для теплоизоляции.
  3. Пиломатериалы.
  4. Профилированный лист для накладок.
  5. Скобы и гвозди.
  6. Проволока (около 4 мм в диаметре).
  7. Брус для стоек (100х100 мм).
  8. Необрезанная доска.
  9. Брус для мауэрлата (100х150 мм).
  10. Брус для перекрытия (150х200 мм).
  11. Доски для стропил.

В список инструментов входят следующие приборы и приспособления:

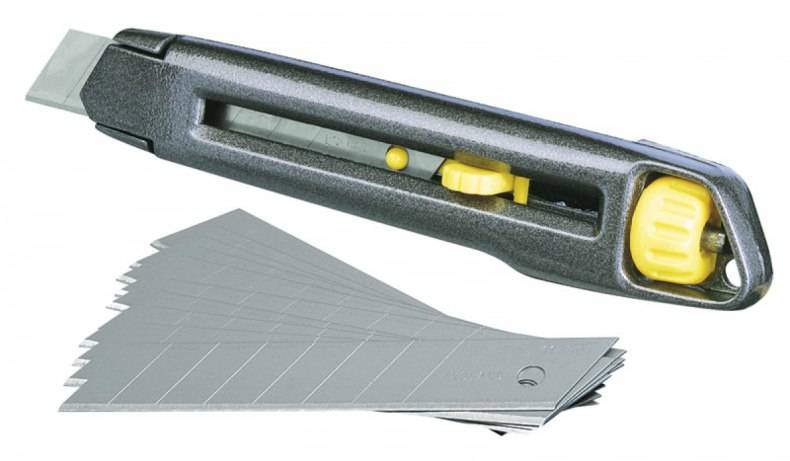

  • Строительный нож;
  • Пила;
  • Ножовка;
  • Электролобзик;
  • Топор;
  • Долото и молот;
  • Стамеска;
  • Уровень;
  • Рулетка и угольник;
  • Дрель;

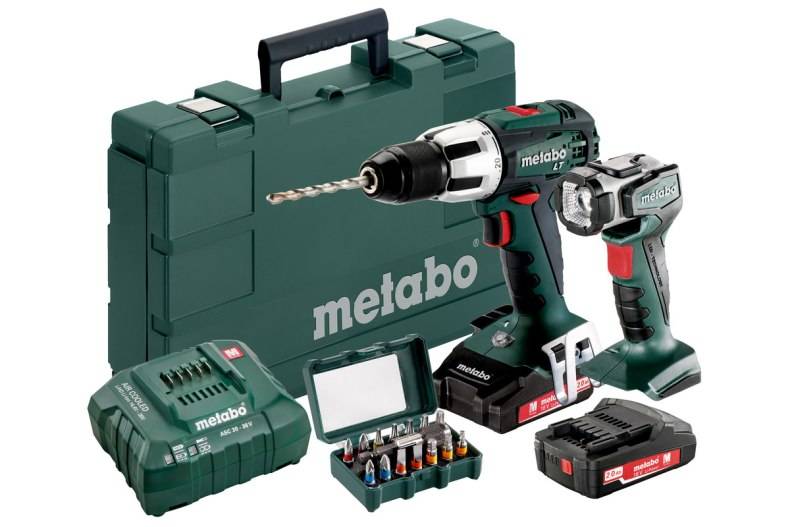

  • Шуруповерт.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.

Виды мансардных конфигураций:

  • Одноуровневая. Единственное мансардное помещение размещается под двухскатной крышей с прямой либо ломаной конфигурацией. Установка такого сооружения не приводит к утяжелению кровли, поэтому его удобно ставить в строящихся или ремонтирующихся домах. С расчетами и подготовкой плана работ справится любой человек, даже если он не имеет соответствующего опыта. Согласно нормам строительства, в жилой комнате нужно делать потолки по высоте от 2.5 метров.
  • Одноуровневая консольная. Такая конструкция устанавливается под асимметричной крышей. Для увеличения полезного пространства помещения, ее частично размещают за пределами дома. Под выступающей частью мансарды можно построить навес или гараж. Такая конструкция будет смотреться гармонично. Крыша здания с консольной мансардной асимметрична: большую его часть покрывает двухскатная крыша, а консоль выступает в качестве односкатной «заплатки». Для такой конструкции возможно размещение вертикальных окон, идеальных при естественном освещении. Но стоит понимать, что проектирование консольной мансарды под силу только архитекторам, а для монтажа потребуется бригада опытных работников.
  • Двухуровневая. Реализации такой конструкции допустима, если высота крыши в сооружении больше пяти метров. Мансарда состоит из двух комнат, размещенных друг над другом, связанных лестницей. Такие конструкции не выйдет установить для готового дома. Двухуровневую мансарду необходимо предусматривать еще на этапе строительства. Для нее требуется специальный фундамент. У скатов крыш особая форма, для них необходима установка стропильной системы специальной схемы. В данной конструкции опорой для второго уровня выступают колонны. Надежность мансарды определяется правильностью расчетов, а также опытом и квалификацией архитектора.

Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями. Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

  • Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
  • Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
  • Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
  • После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

  • Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
  • После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
  • За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Устройство мансардной крыши

Проектная документация

  1. Достраиваем мансарду на уже готовый дом
  2. Что входит в стропильную систему?
  3. Теплотехника
  4. Строительный процесс в деталях
  5. Преимущества каркасной системы

Многие владельцы частых домов хотят сделать свое жилище более функциональным. Достичь цели можно путем увеличения свободного пространства, которое можно использовать в личных целях. Специалисты предлагают использовать для этого зону под самой крышей, а именно построить мансарду. Этот процесс нельзя назвать легким, но при условии соблюдения технологии можно сделать надстройку, как на этапе возведения дома, так и после введения его в эксплуатацию. Ниже будут рассмотрены оба варианта.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
