Как сделать 4-х скатную крышу: устройство, узлы

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

  • Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
  • Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
  • Определяемся с длиной конькового прогона на проекции дома в профиль;
  • На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
  • Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

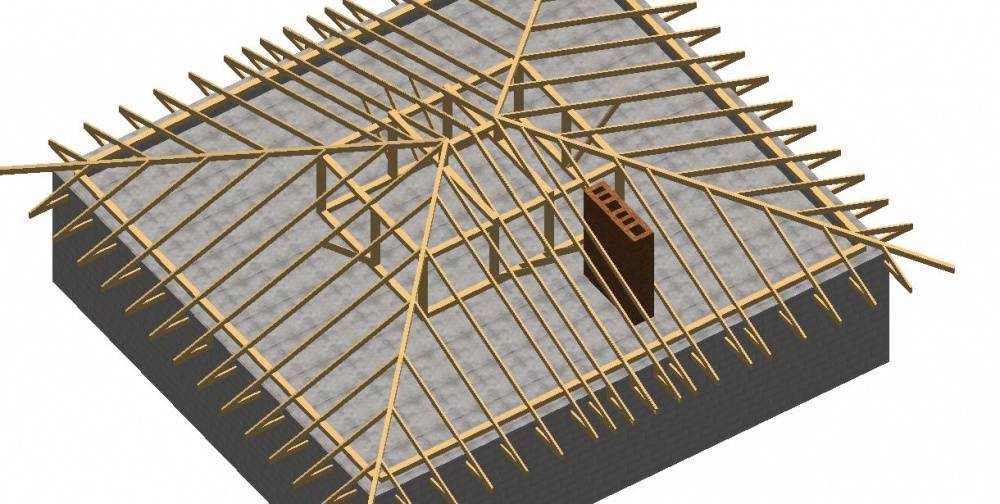

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

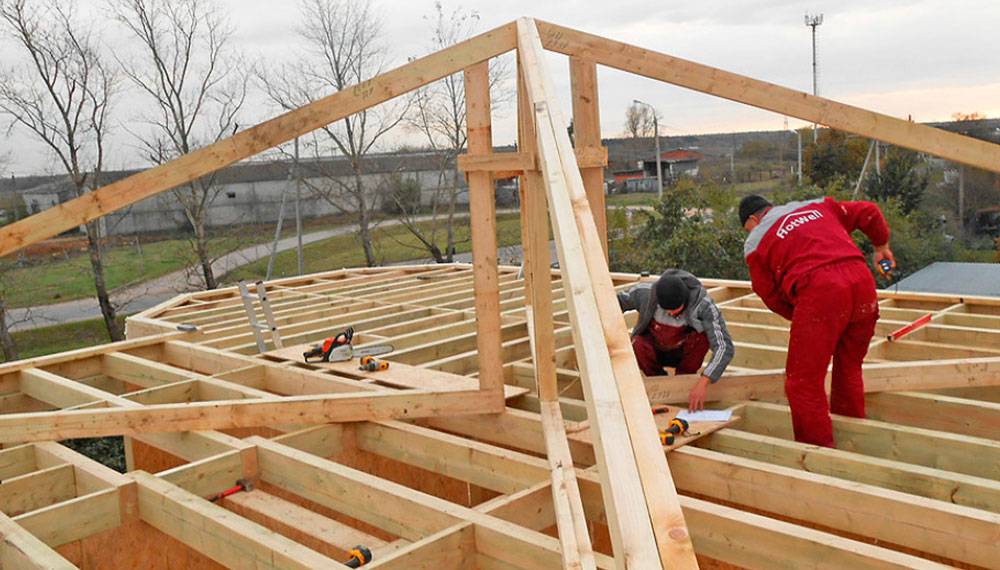

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

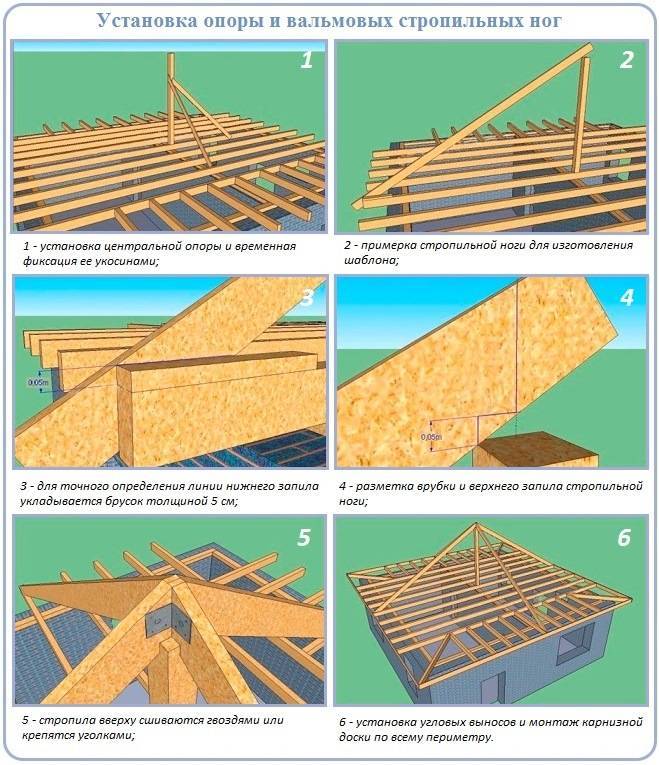

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

    В скаты классической вальмовой крыши нередко встраивают элементы остекления

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

    Шатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

    Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

    Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

    Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

    Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким

Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

  • Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

    Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

  • Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

    Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

  • Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

  • Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
  • Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
  • Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

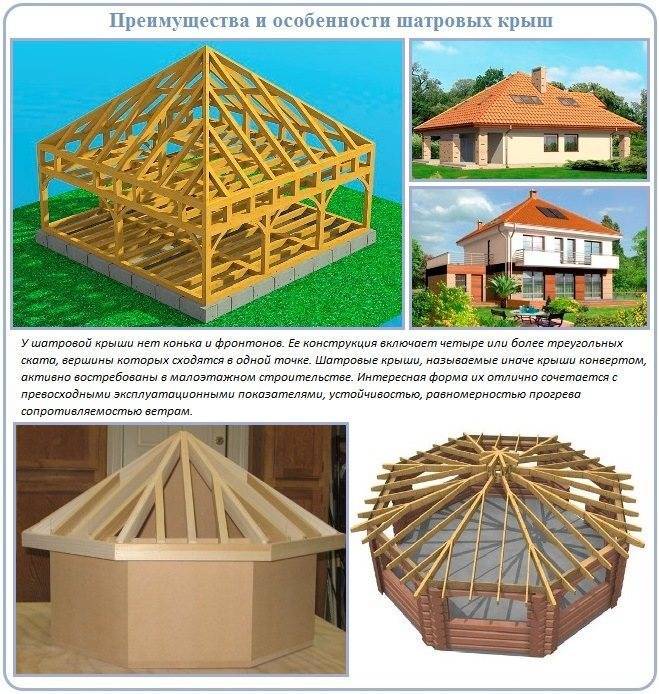

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

  • покрываемый объект должен иметь квадратную форму;
  • внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

  1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
  2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
  3. Завершающая часть — монтируются стропильные ноги.

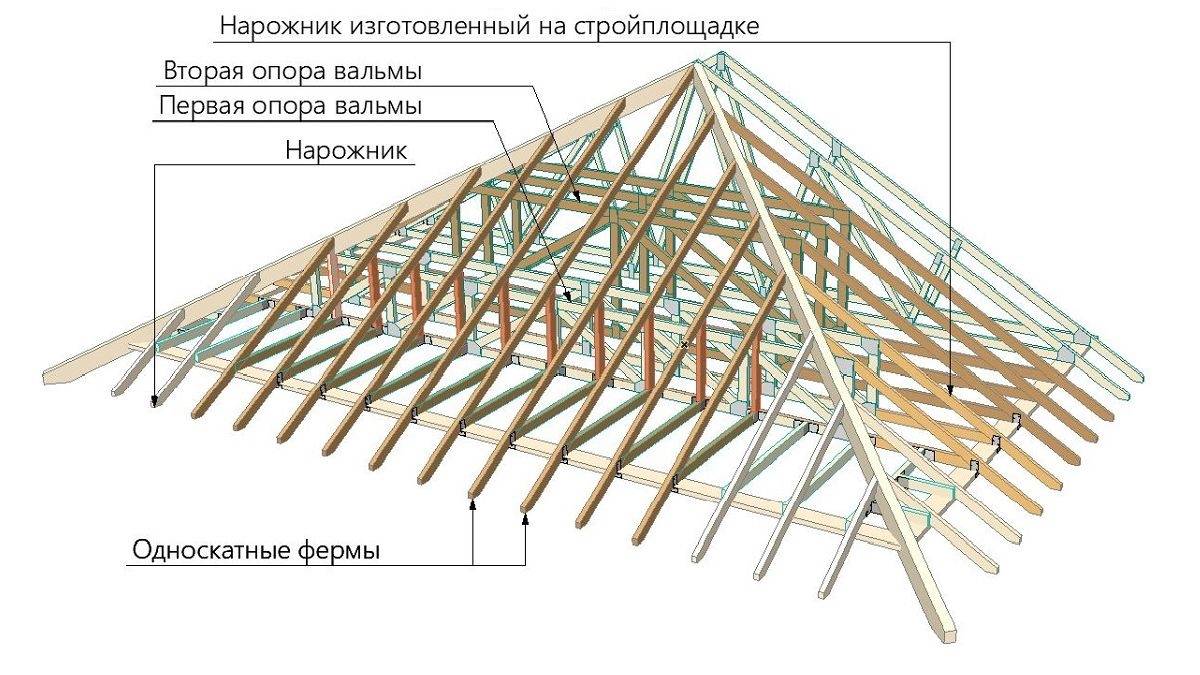

Составляющие стропильной конструкции:

  • Мауэрлат – основание всей системы;
  • Прогон – рекомендуется применять не менее трех прогонов;
  • Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
  • Наро́жник — укороченная стропильная нога;
  • Затяжки – используются для крепления элементов системы;
  • Обрешетка – монтируется после устройства и укрепления всей системы;
  • стропила рядовые – крепятся от мауэрлата к коньковому прогону;
  • стропила диагональные (накосные) – монтируются от углов мауэрлата.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

  • ветровая нагрузка на кровлю
  • количество осадков в регионе
  • материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

  • Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
  • Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
  • Кровельные материалы из стали – уклон от 18 градусов и больше.
  • Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

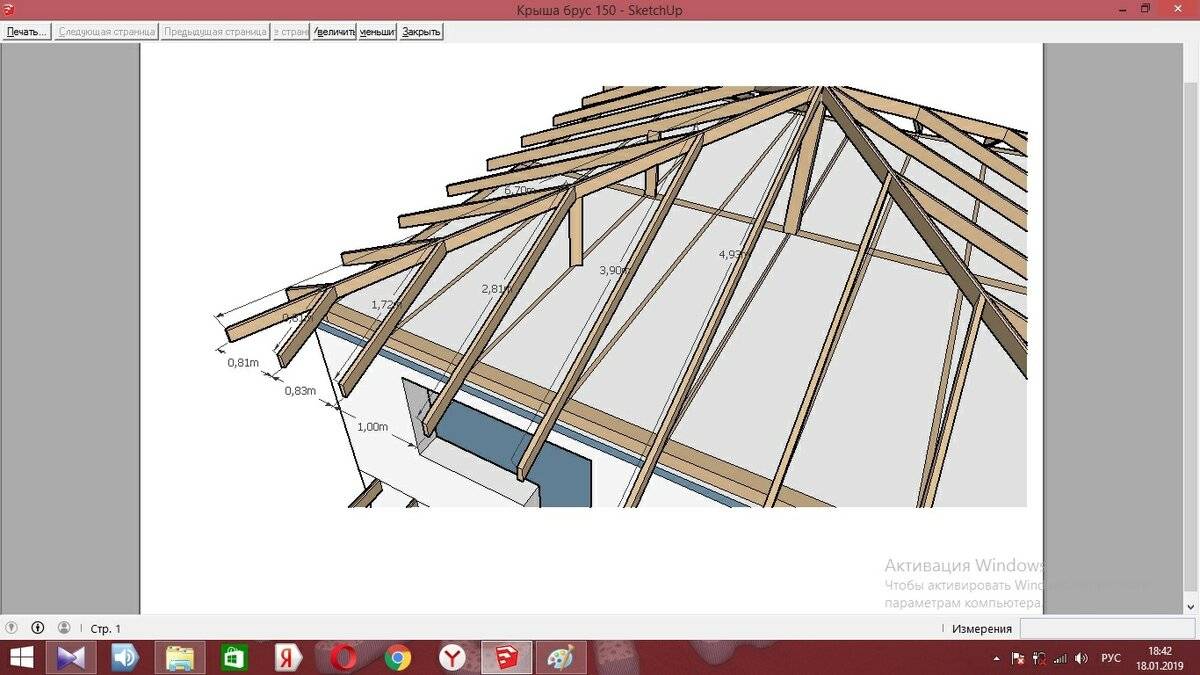

Формулы для расчета вальмовой крыши

Высота конька Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса

Длина дома минус его ширина

Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции) Формула для расчета длины центральных стропилТеорема Пифагора
Длина рядовых стропилРассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила) Первое короткое стропило Чертеж для расчета 1-го короткого стропила вальмовой крыши
  Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

О разновидностях четырехскатной крыши вкратце

Всего можно выделить несколько разновидностей кровли данного типа, каждая из которых предполагает собственные преимущества.

Рассмотрения заслуживают три вида крыши рассматриваемого типа:

  1. вальмовая крыша;
  2. полувальмовая;
  3. шатровая.

Вальмовая конструкция предусматривает четыре ската, из которых пара скатов является плоскостями трапециевидной формы, а другая пара выполняется в виде треугольников.

Фронтоны в таком виде конструкции не предусмотрены, в то время как мансарды и слуховые окна монтируются на скатах.

Отметим, что треугольные скаты именуются вальмами.

Относительно полувальмовых конструкций кровли, то они представляют собой крышу, имеющую ломаную плоскость.

Состоит полувальмовая кровля из верхнего треугольника, а также трапеции.

Шатровый тип представляет собой плоскости треугольной формы в количестве четырех единиц.

Данные плоскости соединяются в верхней точке, при этом образовывается четырехугольная пирамида с основанием в форме квадрата, либо прямоугольника.

В этом случае конструкция также не предусматривает фронтоны.

Принято считать, что стропильная конструкция вальмовой кровли наиболее сложная в исполнении, но вместе с этим обладает рядом неоспоримых преимуществ, которые отсутствуют у «конкурентов».

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

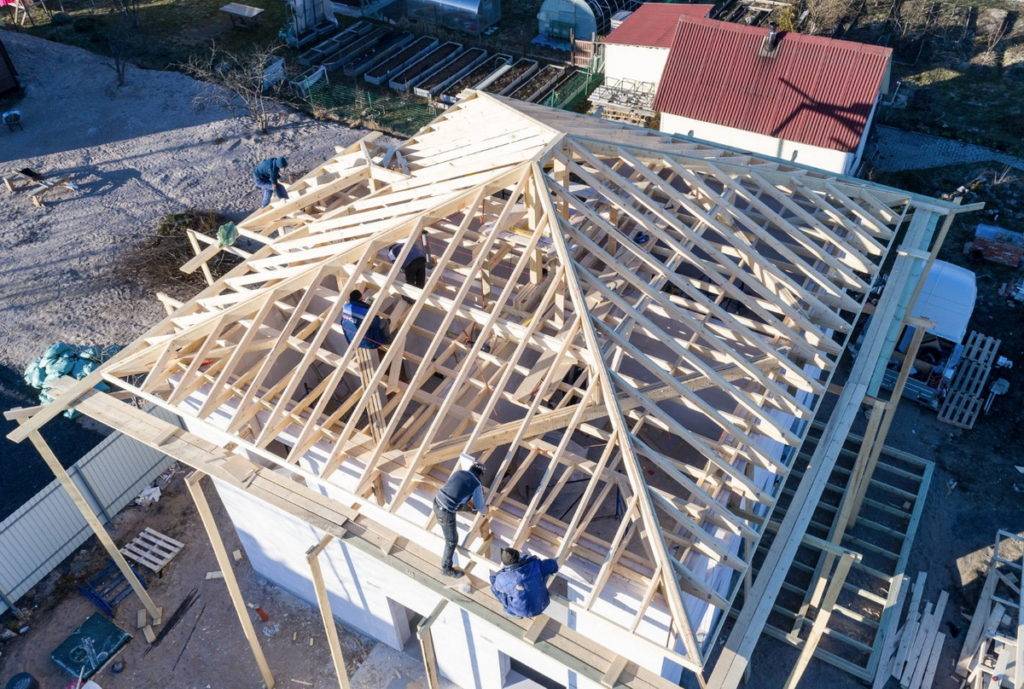

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Вальмовые конструкции крыш

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

Самостоятельный монтаж

Особенности монтажа вальмовой крыши

Принимая в расчет то, что основой конструкции стропильной системы выступают накосные стропила, сборка кровли должна производиться с учетом таких моментов:

  1. Накосные стропила собирают из усиленного (сдвоенного) материала.
  2. Соединять отдельные части стропил лучше на участках, испытывающих максимальные нагрузки и подпирать их вертикальными стойками или подкосами.
  3. Чтобы предотвратить ошибку в расчете размера стропил, собирают их с небольшим запасом.
  4. Лучше усилить конструкцию дополнительными металлическими элементами или с помощью скруток из толстой проволоки.

Размер диагональных стропил обычно больше чем размер стандартных досок и бруса, чтобы получить необходимую длину, исходный материал сращивают, а под местами соединений устанавливают подпорки.

Монтаж стропильной системы

В первую очередь, производится крепление мауэрлата к стенам здания, и сразу производят разметочные работы. Далее, крепят с помощью ватерпаса и отвеса коньковый брус. Здесь необходимо максимально точно выдержать его расположение в плоскостях и высоту, от этого непосредственно зависит правильная сборка стропильной конструкции.

Опорные стойки монтируют на укосинах под коньковым брусом. После этого, производят установку ног накосных стропил. Это начало создания плоскостей кровли дома. Тут же производится разметка размера свеса.

После этого, создаются и крепятся боковые скаты кровли. Размещают на предназначенные для них места промежуточные стропила и крепят нарожники, при установке которых необходимо точно размечать кроме параллельности их установки, еще и то, чтобы они находились строго в одной плоскости с боковыми скатами. После этого, монтируют обрешетку крыши.

Кровля дома сможет отслужить длительный срок, только если в расчетах приняли во внимание всевозможные нагрузки. Необходимо сложить вес снега, обрешетки, воздействие ветра, массу кровельного покрытия, гидроизоляции и утеплителя

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
