Стальная арматура против композитной: о чём молчат производители

Отличие стеклопластиковой от стальной арматуры

Композитная арматура – это аналог металлических прутов. Для изготовления такой продукции используется стекловолокно, высокопрочный пластик, базальт, арамид, углерод и другие материалы. Волокна изготавливаются с диаметром 4-12 мм в бухтах по 100 м, пропитываются термореактивными смолами (эпоксидной, эпоксидно-диановой, винил-эфирной) и запекаются в специальных печах. Для усиления адгезии к бетону на поверхность композитного стержня наносятся спиралевидные ребра, представлена также арматура с условно-гладкой поверхностью с песчаной обсыпкой.

В отличие от обычной металлической арматуры, композитные пруты имеют меньший вес, стойкость к коррозии, диэлектрические свойства. Стальные пруты, каркасы и армирующие сетки обладают высокой прочностью к разным видам деформаций (изгиб, сжатие) и могут монтироваться с помощью сварного оборудования (одно из основных отличий от стекловолокна). Композитные изделия имеют некоторые ограничения использования, не применяются в балках, перекрытиях и других конструкциях с высокими нагрузками на изгиб.

Прочность на изгиб

Параметр зависит от модуля упругости материала. Для стали марки Ст3 его значение 200 ГПа (гигапаскалей), для стеклопластика  — 30–55 ГПа. Это значит, что в конструкциях, где арматура работает на изгиб (все виды плавающих фундаментов, плиты и балки перекрытий, перемычки над проёмами и ригели каркаса здания), диаметр стеклопластиковой арматуры должен быть больше, чем стальной. Насколько? Здесь требуется расчёт конкретной конструкции. Проблема в том, что методика такого расчёта разработана только для железобетона (СП 63.13330.2012), а для бетона с композитным армированием её нет.

Металлическая арматура

Сфера применения

В некоторых случаях металлическую арматуру используют:

• При формировании железобетонных конструкций. Арматура в этом случае играет вспомогательную роль,
• Гибкая стальная арматура применяется при возведении зданий промышленного и гражданского строительства,
• Жёсткая арматура применима при изготовлении тяжёлого бетона и монолитных фундаментов,
• Применяют в конструкциях там, где повышенное поперечное сжатие.

Недостатки

Металлическая арматура подвержена коррозии. Это главный недостаток металлической арматуры. Существует арматура, изготовленная и из антикоррозийного состава, но она довольно дорого стоит,

Арматура из металла довольно тяжёлая. Данный параметр повышает расходы по транспортировке, хранению и погрузке арматуры,

Фиксированная длинна. Стальная арматура выпускается в виде прутов с фиксированной длинной. В свою очередь арматура из стеклопластика производиться очень длинной и храниться в бухтах, что позволяет избежать не нужного расхода материала и лишних обрезков,

Повышенная тепловая проводимость. Этот параметр приводит к формированию в фундаменте мостиков холода, которые оказывают плохое воздействие на прочность возведённой конструкции.

Преимущества и недостатки использования стеклопластика

Стеклопластиковые стержни, применяемые в качестве арматуры при вязке каркасов, обладают следующими положительными качествами:

• пруты из композитных материалов значительно легче аналогичных железных изделий. Эта особенность позволяет снизить нагрузку на фундамент и, значит, сэкономить на вложениях;
• арматура из стеклопластика имеет более высокую сопротивляемость на разрыв, по сравнению со стальной арматурой. Это свойство используется при заливке бетонных конструкций, испытывающих повышенные нагрузки, и в других ответственных элементах. Небольшой вес и отличные прочностные характеристики дают оптимальное сочетание, благодаря чему новинка быстро завоевывает популярность;
• стеклопластик не подвержен коррозии. Металлическая арматура, особенно в жестких условиях эксплуатации, не может справиться с окислительными процессами и ржавеет, в итоге бетон теряет изначальные прочностные характеристики. В агрессивных средах при бетонировании лучше использовать пластиковую арматуру;
• пластик не является проводником электрического тока, что также способствует повышению срока службы готовых изделий. Металлический арматурный каркас быстрей изнашивается и окисляется, при возникновении контакта даже со слабыми токами, поэтому для опор ЛЭП и прочих конструкций, связанных с источником электричества, желательно выбирать именно стеклопластиковую арматуру;
• сравнение пластиковой и металлической арматуры по общей износоустойчивости показало, что заметных отличий между двумя материалами нет;
• главным достоинством стеклопластика считается его коэффициент теплового расширения. Этот показатель, в отличие от металла, практически совпадает с коэффициентом расширения бетона. В результате, при температурных изменениях, арматура изменяет свои размеры в той же пропорции, что и бетон. Эта особенность позволяет избежать появления трещин и сколов.

Помимо достоинств, у стеклопластиковой арматуры есть и недостатки:

• модуль упругости прутков из композитных материалов превышает этот показатель у металла в 4 раза. Бетонная плита со стеклопластиковым каркасом будет сильнее прогибаться под воздействием нагрузки, чем та же плита со стальным каркасом. При строительстве дорожного полотна из бетона, эта особенность является плюсом – плиты будут дольше служить без разрушений. Но для плит перекрытия или других железобетонных изделий, где требуется сохранение жесткости, такой показатель упругости не допустим;
• композитные материалы не выдерживают высокой температуры. При +60oС арматура из стеклопластика начинает терять свои свойства, размягчаться. Поэтому изготавливать армирующий каркас из стеклопластика в бетонных элементах, предназначенных для работы в условиях с повышенной температурой, нельзя;
• пластик нельзя сваривать, поэтому, при формировании каркасов со сложной, криволинейной конфигурацией, лучше использовать металлические пруты;
• металлическим прутам легко придать нужную криволинейную форму прямо на строительной площадке, а для того, чтобы согнуть под нужным углом стеклопластиковую арматуру, придется заранее подавать заявку на завод, где смогут выполнить эту операцию;
• к недостаткам можно отнести более сложную схему сборки каркаса на строительной площадке и недостаточную квалификацию у большинства монтажников. Но это скорее издержки нового материала, к которому еще не привыкли строители. Со временем эта проблема исчезнет сама собой.

Способ укладки

Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.

Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки. Арматура для ленточного фундамента дома должна выдерживать любую нагрузку, причем с учетом многих лет использования, размытия грунта, других природных явлений

Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются

Арматура для ленточного фундамента дома должна выдерживать любую нагрузку, причем с учетом многих лет использования, размытия грунта, других природных явлений. Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются

Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни. Параметры перекрытия стержней в угловой зоне не должны превышать 25 см

Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.

Арматурный каркас набирается из различных элементов

Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.

Преимущества и недостатки использования металла

Чтобы разобраться, какая арматура лучше, металлическая или стеклопластиковая, нужно рассмотреть плюсы и минусы стальных прутов для вязания каркасов.

К преимуществам металлической арматуры относят:

• прочность материала. В строительстве используют арматуру класса А, с цифровым обозначением от 240 до 500. Такие изделия прекрасно служат несколько десятилетий;
• стальная арматура не меняет своих свойств под воздействием высокой температуры;
• металл служит длительное время, при этом не является источником засорения окружающей среды, не выделяет вредных веществ;
• стальные пруты для армирования обладают высокой пластичностью. Им можно придавать любую форму без дополнительного нагрева прямо на строительной площадке;
• металл можно сваривать. В некоторых случаях только вязкой арматуры проволокой не обойтись, приходится применять сварочный аппарат. Следует учитывать, что для сварки подходят не все
• металлические пруты, а только класса А с литерой С (например, А500С);
• металл не горит и не представляет опасности при воздействии открытого огня.

К недостаткам металлической арматуры относят:

• коррозийная неустойчивость металла. Если бетонное основание трескается, в щели проникает влага, металлический каркас начинает ржаветь. Процесс коррозии ослабляет прочность стального каркаса и со временем приводит к полному разрушению арматуры. Чтобы избежать этой проблемы в ответственных конструкциях используют специальную, устойчивую к окислительным процессам, арматуру с литерой К, но стоимость таких прутов намного выше обычной арматуры;
• вес. Металл обладает большей массой, чем пластик, поэтому конструкции со стальным каркасом будут намного тяжелей, если их сравнить с подобными конструкциями, но со стеклопластиком.

Особенности стеклопластика

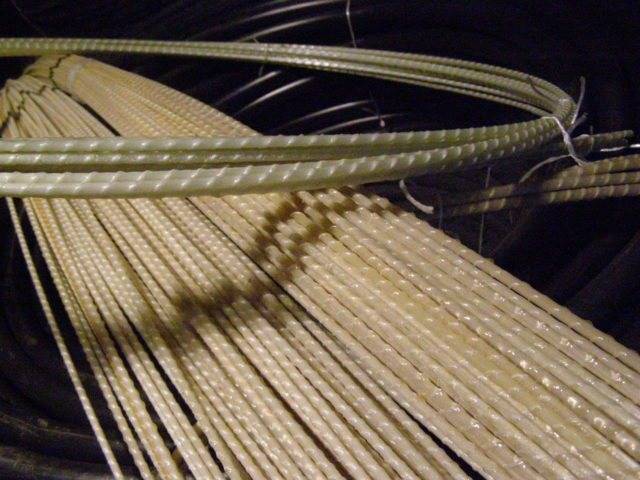

Арматура, изготовленная из стеклопластика, — это пруток, диаметр которого может находиться в интервале 4–18 мм, а длина составлять до 12 метров. Производится он из сверхпрочного пластика. На поверхность такого прутка в процессе его изготовления наносятся спиралевидные ребра, благодаря которым обеспечивается его надежное сцепление с бетонными конструкциями.

Пластиковая арматура, если сравнивать ее с металлическими изделиями аналогичного назначения, благодаря своим прочностным характеристикам и коррозионной устойчивости позволяет создавать более надежные и долговечные каркасные сооружения, что и объясняет популярность, которую активно приобретает данный материал.

Сравнение характеристик металлической и композитной арматуры

Немаловажным является и то, что арматура, изготовленная из стеклопластика, в отличие от металлических изделий, требует особых условий производства, использования качественного сырья и специального оборудования, поэтому ее изготовление в кустарных условиях исключено. Именно поэтому, приобретая на современном строительном рынке арматуру, изготовленную из стеклопластика, вы можете быть уверены в том, что это материал, изготовленный в полном соответствии с требованиями соответствующего нормативного документа.

Уникальные характеристики, которыми отличается арматура, сделанная из стеклопластика, объясняются свойствами ее структуры, включающей в себя:

• внутренний стержень, обеспечивающий прочность арматуры; такой стержень изготовлен из параллельных стеклопластиковых волокон, надежно соединенных полимерной смолой;
• внешний слой, который представляет собой волокнистое тело, накрученное по спирали вокруг внутреннего стержня; этот слой стекловолокна может быть нанесен по технологии песчаного напыления или двунаправленной навивки.

Стеклопластиковая арматура лучше, чем стальная, работает на сжатие на 30%, а на растяжение на 20%

Новое или просто хорошо забытое старое

Так что же все-таки это за материал – композитная арматура? Полимерный высокопрочный стержень с рифленой наружной поверхностью. Состоит из неметаллических волокон, собранных в пучок, и эпоксидных или полиэфирных видов смолы, играющей роль связующего вещества.

В зависимости от вида неметаллических волокон композит носит своё конкретное название. Чаще всего используется стекловолокно, такая арматура получила название стеклопластиковой. Реже применяется базальтоволокно и углеволокно. Соответственно название такого вида – базальтопластиковая и углепластиковая.

Уже в середине прошлого столетия вопросами применения стеклопластиковой арматуры занимались во многих странах. Причины – недолговечность стальной арматуры вследствие неизбежной коррозии и не безграничность запасов железной руды.

Выдающийся советский учёный Бурков, одним из первых в мире, уже в 1941 году, выдвинул идею армирования бетона стеклопластиковой арматурой. В 50-х годах в СССР было начато первое опытное производство композитных видов арматуры.

Параллельно проводился целый цикл исследования преднапряженных изгибаемых элементов с ней. Были разработаны технические правила по изготовлению композитной арматуры, выполнено ряд рекомендаций по проектированию различных бетонных конструкций с её использованием и определены области применения. В шестидесятых – семидесятых годах стеклопластиковое армирование применялось в конструкциях из лёгкого бетона, а также в различных типах фундаментов, балках, сваях, ригелях, всевозможных плитных конструкций укрепления откосов, насыпей и так далее.

Применялась композитная арматура (в основном стеклопластиковая) и при строительстве мостов. Клееный деревянный мост впервые в мире был сооружен в 1975 году в Советском Союзе. Балки этого моста, изготовленные из еловой древесины, армировались четырьмя пучками из преднапряжённых стеклопластиковых стержней. В 1981 году в Приморье был сооружён мост с металлическими пролётными строениями, предварительно напряжёнными затяжками из стеклопластиковых стержней. Был возведён мост с армированием конструкций стеклопластиковой арматурой в районе Хабаровска. Сдан в эксплуатацию в 1989 году.

Композитная арматура, для изготовления различных конструкций, широко используется и в других странах. Так Канада мировой лидер применения композитных видов арматуры при постройке мостовых настилов. В США, Японии и многих европейских странах она широко распространена при строительстве современных автомагистралей, сооружений различного назначения, мостов и других объектов. В Японии её серийно применяют при строительстве сейсмостойких домов. В последнее время крупнейшим производителем и потребителем композитной арматуры становится Китай.

Исключение сварочных соединений

Мнение экспертов единогласно в этом вопросе. Стеклотканевые прутья нельзя соединять посредством сварочных аппаратов. Поэтому строителям приходится оценивать возможность применения альтернативных средств формирования прочного армирующего каркаса.

Тем, кто также ищет оптимальные способы, как вязать пластиковую арматуру для фундамента, стоит рассмотреть два варианта:

Наиболее распространенным является применение вязальной проволоки. Предварительно обвязочный материал обжигается, что наделяет его достаточной тягучестью. В самом процессе работы можно использовать плоскогубцы или специальный пистолет для вязки.
Второй вариант предполагает использование хомутов из пластика. В плане качества такой вязки есть разногласия, но они сводятся к тому, что соединение не позволяет обеспечить такую же прочность, как при использовании проволоки. Зато этот способ проще реализовать новичку в строительстве.

Есть и другой подход к формированию соединений. Он предполагает оснащение прутьев из стеклоткани стальными трубами на концах. Собственно, эти дополняющие элементы в дальнейшем и скрепляются путем сварки.

Вернуться к содержанию

Описание

Производство и характеристики, так называемой композитной арматуры для бетонных монолитов и конструкций, регламентировано разработанным по ISO 10406-1:2008 ГОСТ 31938-2012. На основу из специально подготовленного стекловолокна наматывается высокопрочная углеродная нить. Она улучшает адгезию с бетоном за счет своего спиралеобразного профиля.

Основным элементом композитной стеклопластиковой арматуры является ствол, изготавливаемый из прочных, расположенных параллельно друг к другу волокон, объединенных полимерной смолой, спеченной при высокой температуре. Ствол покрывается волокнистой структурой наносимой методом напыления или навивки в двух направлениях.

Согласно СНиП 52-01-2003 использование современной стеклопластиковой арматуры возможно в качестве полноценной замены металлическому армированию. Каждый производитель указывает технические условия на свою продукцию, которая может использоваться в стенах, перекрытиях, подвалах и других бетонных конструкциях. Обязательно предоставление сертификатов качества, основанных на экспертизах и протоколах испытаний в лабораториях.

Арматура из стеклопластика

Сфера применения

Такой вид арматуры используют:

1. При возведении линий электропередач,
2. При возведении ограждающих опор мостов и реконструкции дорог,
3. При сооружении водоотводной, канализационной предназначенности,
4. При строительстве объектов химической промышленности,
5. При строительстве объектов, которые не требуют излучения электромагнитного характера,
6. При обустройстве несъёмной опалубки.

Недостатки

Низкие показатели термостойкости. Стеклоткань обладает высокой жаропрочностью, но пластиковый компонент при температуре двести градусов теряет свои свойства. При достижении температуры в шестьсот градусов, арматура из стеклопластика расплавляется.

Обладает недостаточной упругостью. Этот параметр обеспечивает изгиб изделий. При обустройстве перекрытий необходимо провести расчёты, но на стройплощадке это невозможно. По этой причине витиеватые и изогнутые элементы формуют на производстве,

Арматура из стеклопластика подвержена воздействию щелочи. Снизить риски позволяет методика выщелачивания элементов из редкоземельной группе, которая находится в бетоне.

Недостатки материала

Арматура из стекловолокна и других наполнителей имеет ряд недостатков, которые незначительно ограничивают область применения. К минусам материала, которые необходимо учитывать, относятся:

пониженная термостойкость. Ограниченная температура, которую способны выдержать полимерные связующие, сокращает температурный диапазон использования пластиковых прутков. При высокотемпературном нагреве, превышающем 200 °C, снижаются прочностные характеристики, возрастает огнеопасность полимера;

С другой стороны, не обходится и без негативных отзывов. Правда, судя по ним, эти недостатки все же с лихвой перекрываются достоинствами

• уменьшенный модуль упругости. Применение композитных прутков при обустройстве перекрытий нуждается в выполнении специальных расчетов, подтверждающих возможность использования материала для усиления несущих конструкций;
• изменение прочностных характеристик в процессе эксплуатации, а также при постоянном контакте со щелочной средой;
• невозможность гибки. Проблематично придать материалу радиусную форму без использования специальных технологических приемов.

Удобство использования

По этому параметру стеклопластиковая арматура мало отличается от стальной. Она намного легче, но при индивидуальном малоэтажном строительстве масса арматуры несущественна. Стеклопластик нельзя сварить, но и стальную арматуру сегодня предпочитают вязать нержавеющей проволокой или пластиковыми хомутами. Резать композитную арматуру болгаркой очень легко. Единственный важный нюанс: стеклопластиковый пруток нельзя изогнуть на стройплощадке, а заказанные у производителя гнутые изделия обойдутся дорого, к тому же их придётся долго ждать. Отсутствие жёсткого непрерывного армирования в углах может сказаться на прочности конструкции, но выход есть: ничто не мешает комбинировать прямые стеклопластиковые прутки с гнутыми стальными.

Достоинства и недостатки арматуры из стеклопластика

Арматурные каркасы, выполненные не из традиционных металлических, а из стеклопластиковых элементов, отличаются следующими преимуществами.

• В отличие от металлических, имеют легкий вес сооружений, которые не создают значительной нагрузки на фундамент строения, что позволяет продлить срок его эксплуатации.
• Стеклопластиковые элементы арматурных каркасов, в отличие от своих металлических аналогов, лучше переносят нагрузки на разрыв, что дает возможность использовать их при укреплении наиболее ответственных бетонных конструкций. Стеклопластиковые арматурные каркасы характеризует оптимальное соотношение их легкого веса и высокой прочности, что позволяет отнести их к отдельной группе строительных материалов, набирающих с каждым годом все большую популярность.
• В отличие от металлической арматуры, которая подвержена окислительным процессам и с течением времени уменьшает прочность фундаментных конструкций, каркасы из стеклопластиковых элементов не поддаются влиянию таких негативных факторов внешней среды.
• Части арматурных систем, изготовленные из стеклопластика, являются диэлектриком и не проводят электрический ток, что также сказывается на их долговечности. Используемые в качестве элементов заземления металлические арматурные конструкции под воздействием электрического тока окисляются значительно быстрее, чего нельзя сказать о прутках из композитных материалов. Естественно, арматуру из стеклопластика нельзя использовать в качестве заземляющего элемента, но это только самым положительным образом сказывается на ее долговечности.
• Износоустойчивость стеклопластиковой арматурной конструкции, как и стальной, также находится на достаточно высоком уровне.
• Коэффициент теплового расширения арматурного каркаса, изготовленного из стеклопластиковых элементов, имеет очень близкое значение с аналогичным параметром бетонных конструкций, что значительно снижает риск образования в них трещин при использовании подобного материала.

Соотношение диаметров стержней при устройстве армирующего каркаса фундамента

Если судить по отзывам, то можно выделить следующие недостатки стеклопластиковой арматуры.

• В сравнении с изделиями из металла арматура из стеклопластика обладает значительно большим модулем упругости, превышающем аналогичный параметр стальных изделий приблизительно в 4 раза. Означает этот факт то, что стеклопластиковые элементы по сравнению с металлическими будут значительно лучше прогибаться под воздействием механических нагрузок. При использовании данных элементов для армирования дорожного полотна и фундамента такая их характеристика является некритичной, но для укрепления плит перекрытия лучше использовать металлические конструкции или производить дополнительные расчеты.
• Армирующие элементы, изготовленные из стеклопластика, обладают свойством сильно размягчаться и терять свою упругость при нагревании до температуры 600 градусов. Поэтому при использовании стеклопластиковых деталей лучше позаботиться о надежной теплоизоляции каркаса, произведенного из композитных материалов.
• Выполненные из стеклопластика арматурные прутки нельзя сваривать, в отличие от металлических, поэтому если необходимость в такой операции имеется, лучше воспользоваться изделиями, во внутреннюю часть которых еще на стадии их производства вмонтирована стальная трубка.
• Арматуру, изготовленную из композитных материалов, лучше не сгибать на строительной площадке: это может вызвать ее повреждение. Такую операцию, ориентируясь на чертежи арматурного каркаса, лучше выполнить на производственной площадке.
• Сложность и непривычная для современных строителей технология монтажа — еще один недостаток армирующих элементов, изготавливаемых из стеклопластика. Между тем такой недостаток нельзя считать слишком значительным, если учитывать, какой надежностью и долговечностью отличаются стеклопластиковые конструкции.

Крепление стеклопластиковой арматуры с помощью хомутов и фиксаторов

Основные отличия стали и пластика в сфере армирования бетона

Стальная арматура — это круглый металлический пруток переменного или постоянного сечения, характеристики которого определяются свойствами стали, из которой он изготовлен. Поставляется в виде прямых отрезков длиной до 12 метров и диаметром от 8 до 32 мм.

Армирующий материал из стеклопластика представляет собой конструкцию из продольных стекловолоконных нитей, покрытых слоем полимерной смолы, которая наносится напылением или по методу направленной навивки. Такая технология позволяет изготавливать арматуру по прочности превосходящую сталь.

Материал поставляется в виде свернутых бухт, в которых длина прутка может, в зависимости от диаметра, превышать 100 метров. В то же время он не обладает пластичностью и не выдерживает воздействия высоких температур.
