Сборка душевой кабины: фото-, видео- инструкции

Какими бывают душевые кабины

Модель с высоким поддоном

Ещё раз хочу напомнить, чтобы вы не путали душевую кабину с душевым боксом, который может функционировать прямо в центре комнаты – главное подвести воду и канализацию. Кабина же зависима от стены, так как у неё только спереди есть подвижные двери и неподвижные шторки, располагающиеся на профильных креплениях, а две задних стенки стационарные и представляют собой кафель на стене ванной комнаты. Ниже вы можете посмотреть видео ролик, где показаны и боксы, и кабины (отличия указаны в тексте).

Видео: Душевые кабины и боксы

Начнём снизу – есть модели с высоким и с низким поддоном. Первый вариант представляет собой мини ванную, которую производитель обычно снабжает донным клапаном. Это очень удобно для семей, где есть маленькие дети – ребёнок будет плескаться и брызгаться, а мама в это время сможет наблюдать за ним через прозрачную дверь. Здесь двойная выгода – и ребёнок получит удовольствие, и пол останется сухим.

Квадратный поддон

Поддоны различаются по форме и могут быть прямоугольными и квадратными, а также треугольными. Последний вариант сугубо угловой и пользуется наибольшим спросом, к тому же треугольник может быть как равнобедренным (80×80 см, 100×100 см), так и разносторонним (80×100 см, 90×120 см), при этом размеры могут быть разными. Также поддоны отличаются по материалу, из которого они выполнены: это акрил (самый популярный), сталь, чугун, литой мрамор и искусственный камень (последние два относятся к композитам).

Примечание. В душевой кабине можно также подключить настенный гидромассажёр, но не более того. Если вы услышите, что в комплекте также есть ароматизаторы, турецкая баня и тому подобное, то это уже относится к гидробоксу.

С матовыми стёклами

В настоящее время это, конечно, редкость, но при желании матовые стёкла можно всё-таки найти. Их преимущество в том, что это семейный, а не эротический вариант. То есть, дети свободно могут зайти в ванную, когда там моются родители и это не создаст никаких неудобств. Также молодые могут жить с пожилыми родителями и тогда прозрачные дверки тоже ни к чему.

Правила и последовательность монтажа

Для начала необходимо распаковать все детали, внимательно проверить комплектацию и целостность. В первую очередь всегда устанавливается поддон.

Весь процесс заключается в установке поддона на специальные металлические ножки. На самой детали есть места для посадочных шпилек, они имеют длинную вертикальную форму, вкручиваются до упора, на них нужно привинтить гайки, а сверху шайбы.

Опора каркаса надевается на эти гайки металлической накладкой кверху и крест-накрест. Под опору стоит подложить небольшой слой пеноплэкса, который компенсирует все неровности.

Опора имеет короткую часть с вваренной гайкой, именно к этому месту нужно крепить центральную ножку. Сам процесс включает в себя установку ножки, крепление шайбой и затем контргайкой, это должно быть вкручено до упора, а сверху надета еще одна гайка.

В стеклопластике поддона залиты деревянные бруски, на них необходимо прикрепить специальные крепежные балки.

После того как все крепления будут хорошо затянуты, можно ставить поддон и выравнивать ножки. Конструкция должна твердо стоять на ровной поверхности. Под ножки обычно подставляют кронштейны, которые выполняют роль опоры для экрана поддона душевой кабины.

Подвод коммуникаций

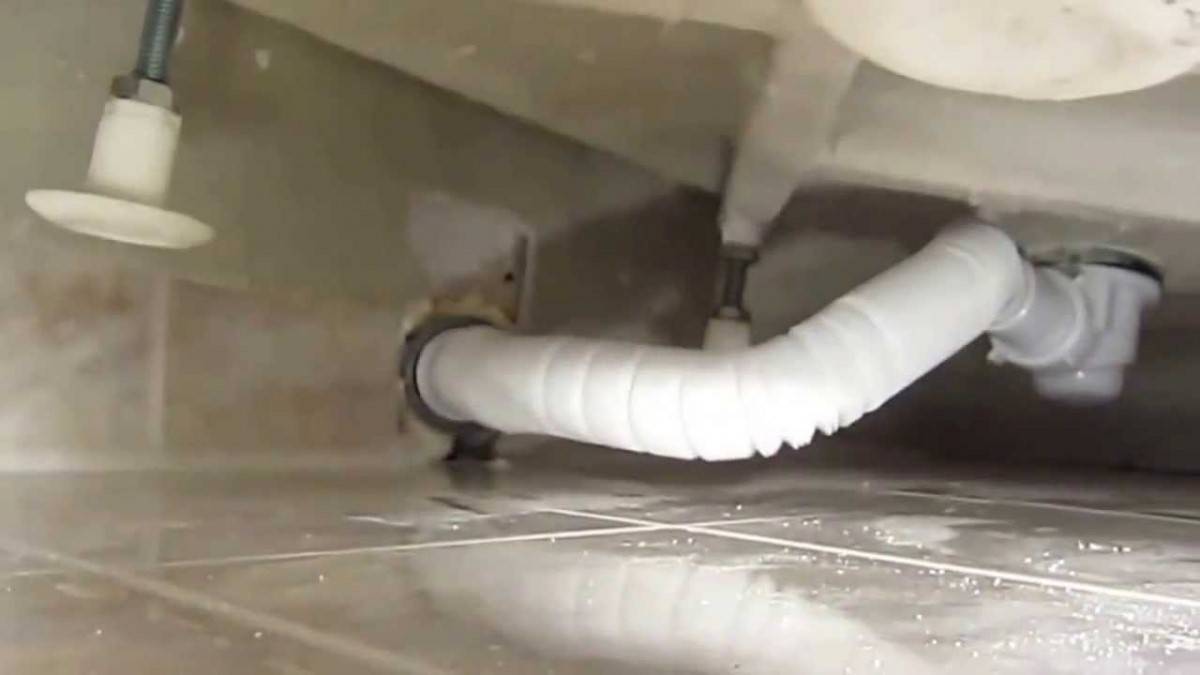

Далее следует подключения слива к поддону. Выполняется это просто, главное выполнить проверку на течь. Все крепления уплотняются фум-лентой или герметиком, для наилучшего качества всегда стоит использовать хомуты. Необходимо проверить длину сливного шланга, чтобы она была достаточной, и его уклон, для легкого стока воды в канализацию.

Также нельзя забывать о подводе воды к душевой кабине и ее электроснабжении. Это выполняется в последнюю очередь и не требует специальных навыков. Все соединения для подачи воды необходимо сделать герметичными и тщательно проверить на наличие протеканий при пробном запуске работы конструкции.

Сборка стенок душевой кабины

Теперь нужно перейти к сборке ограждений и задней стенки кабины. Если стекла не маркированные, то определить их верх можно по числу отверстий, там их гораздо больше. Направляющие также не всегда имеют отметины, обычно более тонкая — это нижняя, а широкая и массивная — верхняя. Стекла имеют специальную кромку с пазами для крепления к аркам ограждения. Чтобы его выполнить, необходимо приподнять стекло, промазать его герметиком и потом установить обратно. Излишки материала обычно убираются рукой в мыльном растворе, а затем все протирается сухой тряпочкой. Далее закручивается винтик в прижимной лапке.

Стекла в стойках к арке ограждения монтируются достаточно просто, они имеют специальные пазы, между собой скрепляются саморезами. На стекла необходимо надеть специальный силиконовый уплотнитель. Далее герметиком промазывается поддон под направляющей, ставятся стекла ограждения

Крепить их саморезами непосредственно к поддону не требуется, также важно проследить, чтобы силикон не закрывал углубление для стока воды

Далее необходимо установить боковые панели, для этого место их стыка с поддоном и уже установленными направляющими промазывается силиконом. Они крепятся не только на герметик, но и на небольшие саморезы с гайками. Не стоит торопиться и затягивать саморезы сразу до упора, не все отверстия могут идеально совпасть между собой, поэтому сначала следует оставлять немного места для дальнейшего выравнивания. К поддону задние стенки также крепятся на саморезы, везде есть уже готовые для этого отверстия. Также устанавливается вторая боковая панель, остается закрепить только заднюю часть душевой кабины. Она, как правило, содержит все самое необходимое. Устанавливается она аналогично боковым, на саморезы, предварительно обработав все герметиком.

Этапы работы

Сборка поддона:

Переворачиваем поддон, крепим 4 ножки-шпильки в посадочные места.
Поддон крепим только после того, как надели на ножки гайки и шайбы.
Находим на короткой опоре заранее впаянную гайку, крепим в неё центральную ножку.
Для закрепления ножки сильнее закручиваем гайку, нанизываем шайбу, сверху контгайку и закручиваем до предела.
Чтобы не было перекоса, не затягиваем до предела болты.
Ножки по уровню выравниваем при помощи контргайки.
Теперь, устанавливаем кронштейнеры для экрана поддона.
Закрепляем поддон по уровню.
Поддон готов.

Закрепление сифона

Следующая важная часть – это крепление сифона

Его конструкция и материал могут существенно отличаться, поэтому тщательно изучите инструкцию на этом этапе! Кстати, если не уделить должное внимание этому моменту, неправильно установить воздушный клапан, то вы будете наслаждаться амброзией канализационных труб

Монтируем сифон ко дну кабины. Выпуск лучше затянуть водопроводным и газовым ключом.

Как закрепить панели

Закрепление выполняется по шагам:

Заранее проверяем соответствие панелей, разместив их бок о бок. Где больше отверстий для саморезов – там верх. Снизу закруглены края. Вправляем стёкла в направляющие;
Приподняв панель, намазываем низ рамы герметиком, подтираем лишний клей;
После установки стекла, затягиваем винты на лапках для прижима;
Задействуем саморезы, прикрепляем арку сверху и снизу;
Силиконовый уплотнитель надеваем на стеклянные панели «лепестком вовнутрь»;
Под нижними частями наводящих и обод поддона промазываем силиконом. Скрепляем. Саморезы не трогаем!
Силиконовым герметиком промазываем места соединения боковых панелей для полной изоляции;
Наносим немного силикона по ободу поддона. Внимательно, не трогайте место стока воды! Затем, прикрепляем боковые панели на небольшие саморезы с шайбами;
Одну из боковых панелей крепим к поддону, в последнем есть специальные отверстия под винты;
Таким же образом закрепляем вторую панель;
Место, где соединяются задняя обшивка о боковые промазываем клеем;
Проверяем совпадение отверстий для закрепления саморезами задней панели, после, вставляем заднюю панель и вкручиваем саморезы;

Рекомендуем ознакомиться с видео, в котором подробно показан процесс установки душевой кабины своими руками:

Советы по установке

Если не уверены в правильном местонахождении саморезов и болтов, то не закручивайте их до предела. Всегда можно вернуться и подправить. Главное – не забудьте.

Многие модели кабин подразумевают отдельную полную сборку панелей. Не придётся поочерёдно приклеивать герметиком арки и т.д.

Как поставить двери

Сейчас чаще всего используют раздвижные двери на роликах, поэтому рассматривать будем вариант их закрепления:

вкручиваем ролики в верхнюю и нижнюю части. Первые до отказа. Вторые – оттягиваем во время установки;
уплотнитель «лепестком» наружу натягиваем на дверцу;
проверяем, происходит ли герметичное смыкание дверных створок, подкручиваем болты по необходимости;
на винты для роликов дверей крепим пластиковые заглушки.

Как смонтировать верхнюю часть:

Соединяем крышу с лейкой, вентилятором, подсветкой и динамиком. Сборка верхней части почти в каждой модели своеобразна, поэтому внимательно читайте инструкцию. для удобства динамик закрепим герметичным клеем;
Шланг от лейки душа закрепляем снаружи;
Устанавливаем дополнительные части: зеркала, стеклянные полки и т.д.

Когда внешняя отделка закончена, проверяем правильность работы кабины, и закрываем поддон экраном.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509. Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Кабины для душа в интерьере

Модные современные интерьеры выгодно отличаются эргономичностью, легкостью и наличием свободного пространства. По этой причине дизайнеры разработали компактные и стильные душевые конструкции без поддона.

Бокс для душа без поддона используется для организации небольшой ванной комнаты и просторного помещения. Разнообразие моделей позволяет воплощать креативные дизайнерские идеи в оформлении интерьера.

Так как стенки кабины для душа обычно изготавливаются из тончайшего прозрачного пластика, конструкция выглядит воздушной и легкой

Важное достоинство душевого бокса без поддона – для его установки потребуется минимальное пространство

Душевая без поддона не только успешно справится со своим прямым предназначением, но и стильно преобразит интерьер ванной комнаты

В качестве перегородок душевой кабинки производители чаще используют прозрачное или органическое матовое стекло. После принятия душа на стеклянной поверхности не остаются следы от водяных капель.

В зависимости от особенностей интерьера ванной можно оборудовать душевую кабинку пластиковыми панелями, блочными стенками, стеклоблоками и т. д.

Создаст оригинальный интерьер душевой бокс с перегородками из двойного прочного стекла, внутри которого вмонтированы светодиоды или подсветка.

Душевая кабина с подсветкой часто используется современными дизайнерами. Оригинальная конструкция может играть роль акцентирующего элемента дизайна ванной

Чтобы душевая кабинка смотрелась стильно, требуется правильно подобрать материалы, поэтому для создания проекта есть смысл обратиться к дизайнерам.

Существенно улучшит дизайн бокса для душа нестандартное напольное покрытие. Пол кабинки покрывают керамической плиткой, которая необязательно должна соответствовать стилистике оформления стен и других поверхностей ванной комнаты.

Керамический пол душевого бокса, выложенный контрастной мозаикой – отличное решение для оформления современного интерьера. Перед началом облицовочных работ необходимо идеально выровнять поверхность

Установка сифона и фартука

Сливной элемент монтируется в приготовленное отверстие, все детали вкручиваются очень аккуратно, чтобы не перетянуть и не сломать резьбу.
Не рекомендуется смазывать стыки герметиком, потому, что сифон будет периодически сниматься для чистки

Во время установки кабинки не надо снимать полностью защитную пленку, только в местах, где производится крепления, чтобы не повредить ее. Используя пластиковые кронштейны установить на поддон фартук в такой поочередности:

сначала по всему ободу прикрепить кронштейны саморезами;
вставить в них верх фартука;
внизу крепятся также кронштейны, затягиваясь гайками;
крепить к ним нижнюю часть фартука при помощи саморезов, а затем закрыть декоративной пробкой.

Необходимые инструменты и материалы для сборки душевой

Сборка душевой кабины начинается с приготовления инструментов и дополнительных материалов.

Для проведения работ необходимо подготовить инструменты:

набор ключей или ключ разводной;
плоская и крестовая отвёртка;
строительный уровень;
дрель с набором свёрл;
уровень;
пистолет для герметика.

Дополнительный материал, необходимый для монтажа кабинки:

герметик силиконовый прозрачный;
гидроизоляционная нить или лента ФУМ;
кран для подключения кабинки к холодному водоснабжению;
кран для подключения кабинки к горячему водоснабжению.

Помимо этого многие душевые кабинки оснащены электроосвещением, вентиляцией, проводной средствами связи и т.д. Подключение этих устройств потребуется соответствующее оборудование и материал.

Перед началом сборки необходимо проверить наличие всех комплектующих частей душевой кабины с инструкцией по сборке.

Монтаж поддона

Следует отметить, что технология монтажа разных кабин может отличаться. Например, достаточно часто отличаются точки подключения водопровода и канализации. Поэтому перед началом работ желательно тщательно изучить техническую документацию к приобретенной модели.

В первую очередь осуществляется установка поддона, если он входит в состав конструкции. Он монтируется на специальных опорных ножках, благодаря которым можно отрегулировать высоту от поверхности пола. Горизонтальное положение бортика также выравнивается с их помощью с использованием уровня

Важно, чтобы основание плотно касалось стены, а даже небольшие ямы в полу отсутствовали, тогда вода не будет скапливаться

Если функционал предусматривает наличие электроприборов, располагаемых под поддоном, то их рекомендуется разместить на дополнительном металлическом каркасе. Оставлять их непосредственно на полу комнаты запрещено правилами безопасности.

Поддон должен устанавливаться в строго горизонтальном положении. При его изготовлении производитель специально создает небольшой наклон, чтобы обеспечить самотек сливных жидкостей в канализацию. Если при монтаже данный элемент будет не очень ровно расположен, то вода не сможет самостоятельно уходить, а после высыхания на полу останутся следы.

Смотреть видео

Делайте подиум для душевой кабины ч.1

В некоторых моделях открытого типа поддон отсутствует, поэтому его следует сделать самостоятельно своими руками. В большинстве случаев возводится подиум из бетона с кафельной или мозаичной облицовкой на небольшом возвышении со сливным трапом. Процедура состоит из следующих этапов:

Выкладывается периметр основания. Чаще всего используется керамическая разновидность полнотелого кирпича.
На необходимой высоте располагается трап, который затем должен подключаться к канализации.
Производится стяжка из бетона с обязательным созданием небольшого наклона к сливу.
При помощи водостойкого клея осуществляется укладывание плитки.
Стыки необходимо затереть с применением водоотталкивающего средства или герметиком, предназначенным для сантехнических работ.

Чтобы предотвратить последующее размокание основания, можно добавить в раствор цемента ПВА либо жидкое стекло. Это существенно повысит водоотталкивающие свойства конструкции. Также желательно покрыть пол, боковые стенки и получившееся бетонное основание (до укладки плитки) специальным средством для гидроизоляции.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме

Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги)

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Шаг 5. Установка всех панелей на поддон

Разобранные задние панели душа соберите и установите необходимые элементы.
Теперь переходим к установке всех панелей на поддон. По очереди установите все панели (их может быть от 2 до 5 в зависимости от модели кабинки) на поддон не прикручивая. Осмотрите границы и горизонтальные стыки на наличие щелей и неровностей.
Все элементы должны чётко и плотно прилегать один к одному, иначе душ будет негерметичным и утратит свою привлекательность

Соединив все панели и уверенно зафиксировав, прикрутите их к профильному каркасу душа.
Установив стены душа, осторожно ставьте «крышу» наверх. Прикрутите потолок на 4 самореза

Порядок сборки душевой кабины не предусматривает дополнительный крепёж потолка на полукруглом профиле. Зачастую это необходимо, так как крыша будет болтаться. Если каркас кабины достаточно плотный, сделайте пару небольших отверстий и прикрутите потолок саморезами.
Выходим на финишную прямую. Верхнюю конструкцию гидробокса размещаем на поддоне, аккуратно передвигая по поверхности. Зафиксировать в нужной позиции кабину с помощью саморезов.
Теперь пройдитесь силиконовым клеем по швам и зазорам, которые могут послужить для протекания воды.

Установленная душевая кабина
