Кабель-каналы: виды и размеры, достоинства, цвет, производители

Ограничения

Что произойдет при коротком замыкании в коробе? Не загорится ли он и не станет ли причиной пожара?

На оба вопроса ответ отрицательный. Короба пластиковые для проводов изготавливаются из вполне конкретного полимера — поливинилхлорида, который не поддерживает горение.

Тем не менее, ограничения существуют. Прокладка проводки в виниловом коробе категорически запрещена в деревянных домах. В них провода должны разводиться в металлической трубе и только в ней.

Использование виниловых коробов в деревянном доме противоречит правилам эксплуатации электроустановок и пожарной безопасности

Почему нельзя проложить проводку по деревянным стенам в коробе?

Видите ли, при коротком замыкании проводки (например, при ее перегрузке и расплавлении изоляции) стенки короба не загорятся, но и не помешают возгоранию смежных конструкций. Они просто расплавятся. А вот металлическая труба даже при замыкании прямо на ее стенки продержится время, достаточное для срабатывания защитного автомата в щитке.

Какие именно виды труб используют под проводку в деревянных постройках:

Изображение	Вид труб
На фото разводка проводов освещения по деревянному перекрытию выполнена в стальной трубе	Стальные водогазопроводные. Их преимущество — низкая цена, недостаток — склонность к коррозии при высокой влажности.
Проводка в медной трубе может быть не только безопасной, но и стильной	Медные. Здесь обратная картина: стенки труб не боятся ржавчины, зато разводка проводки в трубе обойдется владельцу в значительную сумму.
Проводка в гофрированных металлорукавах	Нержавеющие гофрированные металлорукава. Они представляют собой разумный баланс дешевизны и долговечности: погонный метр трубы обойдется покупателю в 135-200 рублей, а служит она неограниченно долго даже в сырых помещениях.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

напольные;

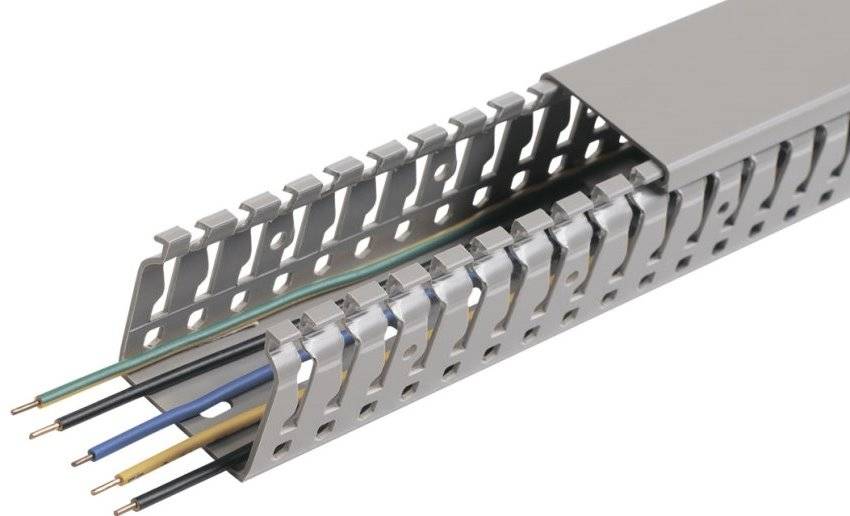

перфорированные;
гибкие;
магистральные;
прозрачные;
лестничные;
мини-кабели;
парапетные;
плинтусные;
угловые;
проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

светлые;
белые;
цветные;
под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

заглушки;
соединительные углы;
т-образные углы;
л-образные углы;
внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

DKC;
ОМиС;
АСКО;
Теко;
ИЭК;
Moll;
Legrand;
Replast;
ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

Сертификат Ростеста.
Повышенный уровень пылевлагозащиты.
Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

Закруглённая форма.
Эстетичный вид.
Изготовлен из экологически чистых материалов.

Кабель канал. Топ 5 – Рейтинг крупнейших, надежных компаний, фирм и заводов: лидеры 2021-2022 года.

Кабель канал – Россия,Украина,Италия,Венгрия,Румыния

ДКС – компания, специализирующаяся на выпуске различных электротехнических изделий и аксессуаров для них.

Продукция компании – молниезащита, заземление, кабельные каналы, пластиковые и стальные лотки и трубы, системы кондиционирования и низковольтного оборудования.

Производство компании сегодня развернуто в России и некоторых странах Восточной Европы.

Подробнее о компании “ДКС” можно узнать в этом разделе сайта.

Короб, кабель канал перфорированный, DKC Quadro Halogen free.

Для заказа уже доступен новый перфорированный короб, не содержащий галогенов.
Пластик, содержащий галогены, при возгорании может выделять токсичные вещества, наносящие здоровью человека вред.
Поэтому в закрытых помещениях, где может собираться большое количество людей …

Новости | Новинки производителя : “DKC”

Компания Arlight – лидер среди производителей высококачественного светодиодного оборудования.

Для того, чтобы светодиодные ленты, светильники, различные виды ламп, которые производит компания Arlight, обеспечивали безупречное освещение в течение всего срока службы, используются высококачественные компоненты, каждый этап производства проходит строгий контроль качества.

Используя продукцию Arlight, вы можете решить любую задачу по освещению жилых и общественных пространств, архитектурной или ландшафтной подсветке, а также праздничной или рекламной иллюминации.

Узнать, какие новинки продукции появились у компании, вы можете в карточке производителя Arlight.

Информационные кабели – Arlight UTP и FTP.

Компания Arlight презентует абсолютно новое для себя товарное направление – кабельную продукцию.
Первой новинкой ассортимента, которая уже появилась в продаже, стал информационный кабель «витая пара», предназначенный для передачи данных.
Такие кабели используются повс …

Новости | Новинки производителя : “Arlight”

Arlight (Арлайт) PDF каталоги

Кабель канал – Франция(Лимож)

Розетки и выключатели Legrand созданы специально для превращения обычного дома в Smart House.

Компания Legrand производит не только выключатели и розетки, но и гаджеты для построения «умных» домашних систем.

Как избавиться от навязчивых проводов, управлять всеми устройствами с одного пульта?

Хотите разобраться в этой теме, читайте новости и обзоры о продукции Легранд.

Legrand METRA: новинка, удостоившаяся похвалы мастеров!

Кабель канал metra Legrand

Не так давно была представлена обновленная METRA: система кабельных каналов и мини-каналов.
При производстве данной серии разработчики решили провести сложнейшие тестирования, предоставив свой продукт в пользование сотне монтажных компан …

Новости | Новинки производителя : “Legrand”

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

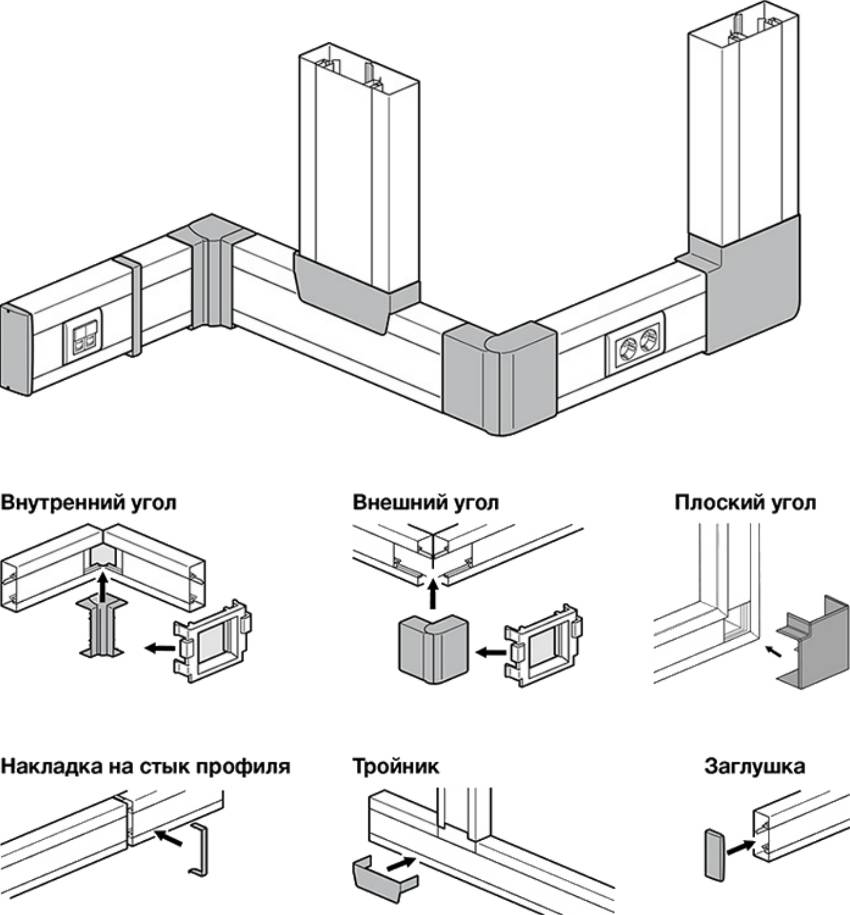

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

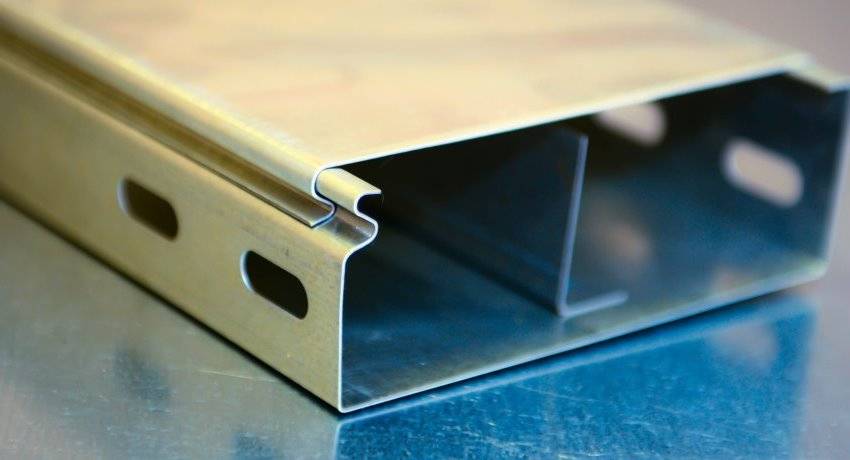

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

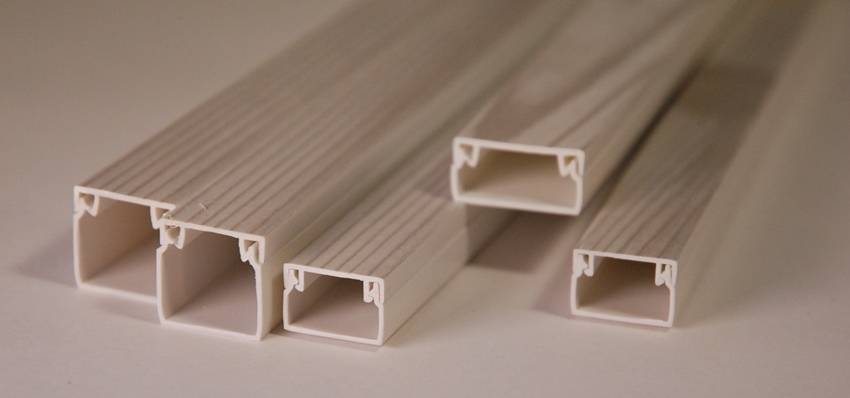

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

Монтаж кабель-каналов плинтусного типа

В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.

Работы выполняются в несколько этапов:

Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.

Монтаж кабель-канала

Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.

Отсоединяется наружная часть плинтуса (декоративный профиль);
Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
Крепление кабель-канала выполняется по всей его протяженности.

Завершающий этап:

После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
Выполняется установка декоративного профиля.

Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:

Система кабель-каналов плинтусного типа марки Legrand

Блиц-советы

В трубчатые каналы, предназначенные для частого сгибания-разгибания, можно укладывать только особо гибкий кабель.
Короба нужно покупать с запасом не менее 10-15%, т.к. во время монтажа их можно легко повредить.
Для нарезания мини-коробов можно воспользоваться острым ножом, а для больших пластиковых коробов лучше использовать пилу мелкозубчатую.
Крепятся короба от розетки или от светильника. Точки крепления располагают на расстоянии 0,5 метра друг от друга.
Необходимо оставлять небольшой зазор между торцами. При повышении температуры пластик может расширяться.
Жесткие короба можно крепить только на ровные поверхности.
В комплекте с коробами крепежные элементы не предусмотрены. Шурупы, дюбеля нужно приобретать отдельно.

Одним из условий прокладки электрической проводки является ее максимальная незаметность относительно дизайна интерьера. Поэтому ее монтаж осуществляется на самых ранних этапах проведения ремонтных работ. Это дает возможность сделать всю проводку скрытой, поместив ее в стенах или за гипсокартонными плитами. Однако в дальнейшем может возникнуть необходимость в добавлении выключатели или розетки, в прокладке дополнительных кабелей и проводов. С этой задачей успешно справляются кабель-каналы, виды и размеры которых позволяют сделать дополнительные сети совершенно незаметными.

Размеры, методика выбора

Кабель канал для электропроводки

Чтобы не ошибиться при покупке, рекомендуется подготовить технический план. С помощью созданных чертежей формируют список основных деталей, переходных узлов, крепежных изделий.

Современные торговые предприятия предлагают широкий ассортимент изделий данного типа. На официальном сайте магазина в режиме онлайн можно выбрать кабель канал размеры которого соответствуют внешнему диаметру проводов. Нормативы по этим критериям отсутствуют. Однако нужно сделать на стадии расчета технические зазоры. Широкий электрокабель не должен вплотную примыкать к стенкам короба. Это упростит монтаж и предотвратит деформации при тепловом расширении компонентов трассы.

Типовые размеры магистральных кабель-каналов (прямоугольное сечение, ширина х высота, в мм):

12 х 12;
15 (20 или 30) х10;
16 (25 или 40) х 16;
25 (40) х 25;
40 (60 или 80) х 40;
60 (80 или 100) х 60.

Длина стандартных изделий составляет 200 см. Рекомендуется выбирать угловой кабель канал и другие элементы конструкции одного производителя. Такое решение обеспечит корректную стыковку и одинаковую цветовую гамму.

В ходе личной проверки оценивают качество замковых соединений, равномерность щелей в собранном состоянии. Недопустимы следующие дефекты:

видимые различия оттенков изделий в одной товарной партии;
заусенцы и неровности на торцах;
отслаивание декоративного слоя (ламината).

Специалисты советуют предусмотреть возможность будущих модернизаций. Если в отдельной комнате предполагается подключить телевидение через 2-3 года, кабель монтировать необязательно. Однако можно установить достаточно крупный короб для расширения локальной сети при возникновении такой необходимости.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Гибкие

Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам

Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью

Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:

Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
Литые кабель каналы из искусственной резины или мягкого пластика.
Трубчатые каналы. Чаще всего используются для перехода на дверь.

Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки. Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.

Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.

Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений

Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке)

Алюминиевый гибкий кабель канал

Кабель-каналы: виды и размеры, предлагаемые модели и варианты использования
