Устройство и принцип работы регулятора (редуктора) давления воды
Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

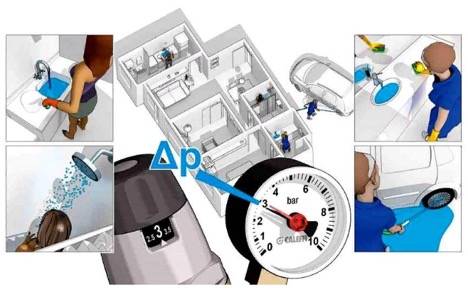

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.
Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

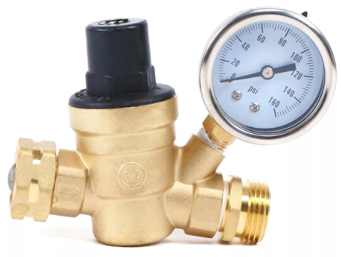

Редуктор давления воды
Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.
Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.
Редукторы давления воды для ХВС и ГВС — в чем разница?
Некоторые производители предлагают универсальные конструкции, которые подходят и для холодного, и для горячего водоснабжения. Но иногда для этих систем предусматриваются два разных прибора.
Разница РДВ для холодной и горячей воды заключается в материале, используемом для изготовления колбы. В первом случае, как правило, используется полимер, во втором — латунь. Вид материала оказывает влияние и на стоимость прибора. Редуктор для холодной воды стоит дешевле, но при этом устройство из латуни можно использовать для обеих систем водоотведения.
При выборе РДВ рекомендуется проверять график взаимосвязи температуры и давления клапана. Например, если для холодной воды прибор способен обеспечить давление в 25 бар, то для жидкости с температурой близкой к 80 градусам этот показатель составит около 16 бар.
Регуляторы давления холодной и горячей воды бывают двух видов:
- статические;
- динамические.
Приборы первого типа предназначены для постоянного поддержания показателя давления жидкости на установленном настройками уровне. Редукторы второго вида применяются для обеспечения непрерывного водоснабжения и потока.
Особенности монтажа РВД
В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.
Правила установки в квартире
Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.
Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.
Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.
Специфика монтажа РВД в частном доме
Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.
С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.
Как отрегулировать давление воды в системе водоснабжения
Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.
Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.
Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.
Уличный очаг из подручных материалов.
Для любителей применять подручные материалы также есть красивые варианты уличного очага.
Например, можно сделать такой красивый очаг из старого таза и остатков камня и металла.
На самом деле для внутренней части очага подойдет любой прочный металл.
Этим металлом может стать бак от стиральной машины.
Для его функционирования достаточно приварить к нему ноги.
А можно добавить минимальную кладку из кирпича. Работы немного, а разница ощутимая.
Иногда место для костра располагают в углублении на участке — этот прием используют для ветреного или шумного участка, так создается более спокойная и тихая атмосфера у кострища.
Регулятор давления воды
Для чего нужен регулятор давления воды. Главной функцией, является ограничение водяного давления, стабилизация напора воды в системе, Защита водопровода и сантехнических приборов от высоких нагрузок и гидроударов
Часто приходится удивляться, знакомясь со счетом за потребление горячей и холодной воды. Почему это происходит? Пользователь горячей и холодной воды, перед тем как умываться или принять душ производит настройку температуры комфортной для использования. Из-за скачков давления на подающем воду источнике и хаотичном водоразборе в многоквартирном доме, сделать это быстро невозможно.
А за время, потраченное на настройку нужной температуры. Кубометры воды, слитые бесцельно в канализацию. Исправно увеличивают количество денег в счете за услуги, которые надо заплатить в конце месяца.
Варианты исполнения
Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.
И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.
Спорить не буду, конечно, и цена у такого прибора довольно таки высока, и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.
Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.
Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную и часто по характеристикам выдерживают меньшее давление по сравнению с аналогичным но имеющим уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.
Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.
Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100, гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой указанной на редукторе.
Настройка уровня давления
После установки прибора производится его регулировка в целях установки требуемого давления. Эта процедура осуществляется при нулевом расходе воды. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. На редукторе имеется регулировочный винт. Прибор комплектуется специальным ключом, с помощью которого осуществляется регулировка. Чтобы увеличить давление в системе водоснабжения винт поворачивается ключом в направлении часовой стрелки. Затем необходимо медленно раскручивать регулировочный винт в противоположную сторону, пока давление не достигнет величины 3-х атмосфер.
Устройство устанавливается сразу после счетчика расхода воды при его наличии. При отсутствии водяного счетчика агрегат монтируется до первого разветвления водопроводной системы. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке.
Редуктор – это автоматизированный прибор для водопроводной сети. Специфических требований по его обслуживанию и уходу нет. Настраивать его необходимо 1 раз после установки. При дальнейшей эксплуатации 1 раз в полгода можно самостоятельно провести корректировку давления в случае необходимости. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана. При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Желательно, чтобы в его конструкцию входил манометр.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Советы по выбору
При выборе регулятора давления воды необходимо учитывать одновременно несколько важных характеристик.
Производительность
По показателю производительности РДВ делятся на три вида:
- бытовые — до 3 м3/час;
- коммерческие — 3 – 15 м3/час;
- промышленные — более 15 м3/час.
При необходимости подключения РДВ к бойлеру или другой технике в домашних условиях достаточно приобретения бытового прибора.
Температурный режим
При выборе редуктора важно учитывать максимальную температуру жидкости. Устройства для холодной воды способны работать в режиме до 40 градусов Цельсия
Приборы для системы горячего водоснабжения могут выдерживать температуру до 70 градусов Цельсия.
Материал
Материалы, которые используются для производства редукторов для холодной и горячей, питьевой и технической воды, существенно различаются. Это необходимо учитывать не только с точки зрения надежности прибора, но и с точки зрения безопасности здоровья человека.
Стабилизаторы давления воды изготавливаются из различных полимеров, металлов и сплавов. При выборе прибора следует проверить наличие сертификата качества продукции требованиям безопасности.
Тип соединения
По принципу установки редукторы могут быть резьбовыми и фланцевыми. Первые подходят для монтажа на трубах диаметром до 50 мм (2 дюйма), а вторые — на трубопроводах большего размера.
Редукционный клапан для воды в квартире: до или после счетчика?
Вы наверняка обратили внимание, что на рисунках и фото используемых в статье редуктора стоят в разных местах, а именно до и после счетчика расхода воды. Поясню почему:. Редукционный клапан для воды в квартире, обычно ставят до счетчика, если вам нужно отрегулировать давление для всей квартиры
Редукционный клапан для воды в квартире, обычно ставят до счетчика, если вам нужно отрегулировать давление для всей квартиры.
Если вам важно снизить давление воды для конкретного прибора, например водогрейного котла или дорогой душевой кабины, то редуктор давления можно ставить перед этим прибором, а не до счетчика. В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии
В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии.
Как устроены регуляторы различного типа?
Устройство и принцип действия регуляторов разнится в зависимости от вида конструкции, которая бывает проточной, мембранной и поршневой.
Проточный регулятор
Принцип работы данного устройства заключается в регулировке давления при помощи сложного лабиринта с множеством тупиков и поворотов внутри. Благодаря простой конструкции и доступного материала изготовления, имеет довольно низкую стоимость. Как правило, в квартирах их не устанавливают, а чаще всего применяют в системах орошения.
Проточный регулятор давления, используемый при поливе посевов
Редуктор мембранного типа
Это устройство работает за счет пружины, которая находится в герметичном корпусе. Мембранный регулятор отличается большой надежностью, неприхотливостью и легкостью регулировки напора. Рабочий расход находится, как правило, в диапазоне от 0,5 до 3 м3/ч.
Мембранный редуктор надежен, но имеет довольно высокую стоимость
Поршневой редуктор
Основной элемент данной конструкции – поршень на пружине, который в зависимости от напора либо перекрывает, либо открывает проход. Стандартный диапазон регулирования – 1-5 атм.
Единственный недостаток в устройстве поршневого редуктора – это подвижные элементы, которые подвержены довольно быстрому износу
Виды регуляторов давления воды
По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.
Поршневые
Поршневой регулятор
Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.
К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.
Мембранные
Мембранный
Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.
Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.
Проточные
Проточный редуктор воды
Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.
Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.
Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.
Автоматические
Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.
Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.
В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.
Электронные
Электронный регулятор давления воды
Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.
Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.
Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.
Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
Неисправности редуктора
К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.
Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.
Точность и стабильность поддержания необходимого давления;
Долговечность, за счет более надежной конструкции;
Работа в не идеально чистой воде. Одна из основных причин поломки поршневых редукторов — это залипание рабочего механизма в загрязненной воде
Поэтому важно перед поршневой версией поставить фильтр грубой очистки. А вот мембрана не так подвержена залипанию, плюс к этому более дорогой редуктор имеет в конструкции встроенный фильтр;
Работа как в статике так и в динамике
Подробнее об этом ниже.
У разных производителей редуктора на воду есть свои методы для установки необходимого нам давления. Как правило методом прокрутки крышки мы регулируем давление. У некоторых производителей для настройки необходимо снять защитный колпачок и выставлять давление отверткой, а есть и такие регуляторы воды, у которых нужно сначала повернуть винт на верхнем колпачке а затем повернуть колпачок с отметками на необходимое нам давление, тем самым упрощая настройку. С завода практически все редукторы настроены на 3 бара.
Существует 2 вида давления системе водоснабжения:
- Динамическое;
- Статическое.
Не будем описывать научными терминами данные виды давления, а расскажем более понятными словами.
Динамический режим давления – это когда вода течет по трубам в системе водоснабжения (все краны и смесители открыты).
Статический режим давления – когда вода стоит на месте (все краны и смесители прикрыты).
Мембранные редукторы могут выдерживать как динамическое так и статическое давление. А вот поршневые редукторы давления воды выдерживают только динамическое давление. При выборе редуктора стоит оценить ситуацию и примерно понимать, где мы собираемся установить редуктор воды. Хватит ли места для установки мембранного редуктора. Если нет, то смотрим поршневой.
Если нам необходимо очищать воду от окалин и место установки для редуктора позволяет, то выбираем мембранный с фильтром. Если есть уверенность, что вода, которая подается на редуктор чистая, то смотрим в сторону мембранного редуктора без фильтра.
Инструкция по очистке регулятора давления
Профилактику изделия делают двумя способами:
- снимают прибор и демонтируют сердцевину;
- полностью извлекают регулятор.
Пошаговая инструкция без снятия устройства:
- снимите верхнюю крышку и если есть, нижнюю дополнительную;
- вытащите начинку РДВ;
- удалите загрязнения;
- очистите уплотнители, старые — замените;
- промойте все элементы теплой водой;
- выполните монтаж конструкции в обратной последовательности.
Пошаговая инструкция со снятием прибора:
- найдите на изделии стрелку движения напора;
- выведите патрубок;
- скрутите с трубы изделие;
- прочистите комплектующие по схеме выше;
- если на металлических элементах появилась ржавчина, удалите ее;
- вытрите детали насухо;
- соберите устройство и установите на исходное место.
Назначение бытового регулятора давления воды
Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.
- Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
- Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
- Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
- Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
- Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.
Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.
Устройство и принцип действия
Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа.
- Давление корректируется на участке магистрали до редуктора, если ориентироваться по течению жидкости (попросту говоря, регулятор «до себя»).
- Прибор для стабилизации давления в трубах, подключённых к выходу (регулятор «после себя»).
Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.
Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает.
Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане.
При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает.
Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии.
Как настроить регулятор своими руками?
Алгоритм настройки редуктора прост и не требует наличия специальных знаний и навыков. Сейчас объясню, как можно отрегулировать водопроводный ограничитель потока самостоятельно.
Подготовка
Большинство моделей регулятора давления воды имеют предварительные заводские настройки. Как правило, выходное давление устанавливается на уровне 3 бар. Чтобы изменить данное значение, нет необходимости демонтировать прибор.
Если устройство уже установлено в систему водоснабжения, необходимо вывести воздух из трубопровода, открыв максимально возможное количество водоразборной арматуры.
Расход воды должен быть минимальным, как можно ближе к нулевому значению, но не равен нулю. Следует перекрыть все водоразборные краны, кроме одного — обеспечивающего минимальный струйный расход, т. е. расход, при котором струя воды не распадается на отдельные капли.
Настройка
Чтобы произвести настройку редуктора, нужно снять пластиковую заглушку, выполняющую функцию защитного элемента. Регулировка уровня давления производится вращением калибровочного винта. Многие современные модели оснащены специальной регулировочной рукоятью со шкалой.
Некоторые модели редуктора имеют в составе своей конструкции встроенный манометр. При отсутствии данного элемента потребуется приобрести его отдельно.
В зависимости от способа монтажа устанавливается радиальный или аксиальный манометр, показывающий уровень давления на выходе из редуктора.
Наличие регулятора способствует сокращению уровня потребления воды. На практике показатель экономии часто достигает 29 %. Оптимальный уровень давления в системе водоснабжения жилых помещений, как правило, не превышает 0,25 МПа.
Настройки следует производить в соответствии с инструкцией. Каждая модель редуктора имеет собственную предельную величину наибольшего показателя давления. Минимальное значение устанавливается с учетом уровня напора центральной системы.
Регулятор давления воды в системе водоснабжения: цена моделей
Выбрать и купить регулятор давления воды можно, ориентируясь на следующую таблицу производителей, характеристик и цен:
| Наименование/Страна производитель | Dy, мм | Диапазон регулировки давления на выходе P, атм | Цена, руб |
| Регулятор давления DRV/NWatts (Дания) | 15 | 1,5÷6,0 | 3400.00 |
| Регулятор Icma (Италия) | 15 | 1÷6, 5 | 608.00 |
| Регулятор промышленный РДВ 150 — 1Г (Россия) | 150 | 2÷16 | 108150.00 |
| Регулятор для бытового и коммерческого применения РДВ15-2А-М (Россия) | 15 | 1,2÷2,1 | 667.28 (оптовая цена) |
| Регулятор для бытового и коммерческого применения РДВ20-2А-М (Россия) | 20 | 1÷16 | 1227.51 (оптовая цена) |
| Регулятор для бытового и коммерческого применения РДВ25-2А-М (Россия) | 25 | 1÷16 | 1741.22 (оптовая цена) |
| Редуктор давления воды Honeywell, с резьбой 1/2″ (Германия) | 15 | 1,5÷6,0 | 1860.00 |
| Фильтр Honeywell FK06-3/4″-AA для холодной воды, с промывочным краном и редуктором давления. | 20 | 0÷16 | 6440.00 |
| Редуктор HoneywellD06F-1/2″ A, клапан понижения давления воды | 15 | 1,5÷6,0 | 4102.00 |
| Электронный регулятор давления воды (с бачком-воздухосборником) Pedrollo EASYPRESS (Италия) | 25 | 1,5÷10 | 11424.00 |
| Электронный регулятор давления ЭДД-5 (Китай) | 25 | 1÷10 | 1750.00 |
| Электронный регулятор давления ЭДД-1 (Китай) | 25 | 2080.00 | |
| Рычажный фланцевый регулятор, «до себя» РД2103 | 50 | 0,15÷13 | 8900.00 |
| Регулятор давления прямого действия, «после себя» 24646, пружинный | 25 | 0÷16 | 4944.00 |
| Редуктор давления VT.082.N.04 с манометром и сетчатым фильтром | 15 | 2÷5 | 1043.00 |
Цены на отечественные регуляторы давления для холодного водоснабжения отличаются от стоимости приборов импортного производства. Конкуренция производителей отражается на ассортименте и свойствах предлагаемого товара. Отечественные аналоги зарубежной предохранительной арматуры уступают в плане дизайна и комфорта эксплуатации, не в ущерб качеству регуляторов.
Что входит в услуги по установке редуктора давления?
1. Бесплатный выезд мастера; 2. Редуктор давления воды -1 шт.; 3. Подбор оптимальной схемы подключения; 4. Выписка гарантийного акта.
Общий объем работ и материалов, связанных с установкой редуктора давления, оцениваются специалистом на месте исходя из пожеланий Заказчика или вынужденной необходимости (индивидуальной планировки или требований безопасности).
Как быстро установить произвести установку редуктора давления?
Просто позвоните в нашу компанию, и мы решим все вопросы!
+7 (495) 649-64-14 +7 (499) 653-86-82
* Гидроудар — гидравлический удар. Возникает в трубопроводе при резком изменении скорости движения жидкости. Опасность этого явления заключается в том, что резкое пиковое нарастание давление в отдельных точках трубопровода может вызвать разрушение его: разрыв счетчиков воды, раскол ослабленной трубы, срыв слабых заглушек, срыв клапанов подключенного бытового сантехнического оборудования, при подключении бойлера — грозит разрывом бака с водой.
Рассмотрим, предлагаемые ICMA варианты монтажа редуктора. Собственно, они покрывают практически варианты, которые могут возникнуть у владельцев квартир.В схемах использованы следующие условные обозначения:
- Шаровой кран
- Фильтр грубой очистки
- Счетчик расхода воды
- Обратный клапан
- Редуктор воды
Вся эта арматура представлена в нашем магазине.
Горизонтальное подключение счетчика и редуктора.
Подключение счетчика горизонтально, редукционного клапана воды — вертикально.
Подключение счетчика вертикально, редуктора горизонтально.
Горизонтальное подключение редуктора без счетчика воды.
