Насос для повышения давления воды в квартире: разновидности

Установка станции

Сразу же отметим, что существует несколько вариантов монтажа насосной станции: для частного дома – возле скважины или колодца, в техническом помещении или в санузле, для квартиры – в техпомещении или в санузле. Исходя из этого, разберем, как устанавливать агрегат внутри жилища и за его пределами.

Если вы решили установить станцию возле источника воды – скважины или колодца – сначала поставьте в намеченном месте кессон или специальную камеру. Оборудование следует опустить до глубины промерзания почвы и утеплить. Далее станция помещается в камеру или кессон и первым выходом соединяется с источником воды, а вторым – с водопроводной трубой, которая будет идти в дом. Последняя прокладывается в траншею и заводится в жилище, где осуществляется непосредственная разводка труб ко всем точкам водозабора. Параллельно к станции прокладывается кабель, который подключается к электрощитку для обеспечения питания агрегата.

Подключение станции

Если же вы будете монтировать станцию внутри дома или квартиры, работу следует выполнять в такой последовательности:

Обрежьте водопроводную трубу в месте подключения агрегата и с двух сторон нарежьте на нее резьбу.
Накрутите на обрезанные торцы переходники и вкрутите в них фитинги.
Конец магистральной трубы подсоедините к накопительной емкости.
Соедините насос и емкость подающей трубой.
Подсоедините насос к трубе, которая подает воду к заборным точкам в жилище.
Подключите насос к электросети – подведите кабель к отдельному автомату в щитке.

Важно! Станцию нужно устанавливать только в утепленном и проветриваемом помещении со свободным доступом к водопроводным трубам и электропроводке.

Таким образом, насосная станция – оптимальное решение проблемы слабого давления воды как для квартиры, так и для дома. Выбирая агрегат, учитывайте все его видовые особенности и отличия, чтобы приобретенное оборудование точно соответствовало условиям эксплуатации вашего жилища. А подобрав подходящую станцию, не забывайте про правила ее установки – их соблюдение является гарантией бесперебойного функционирования прибора.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

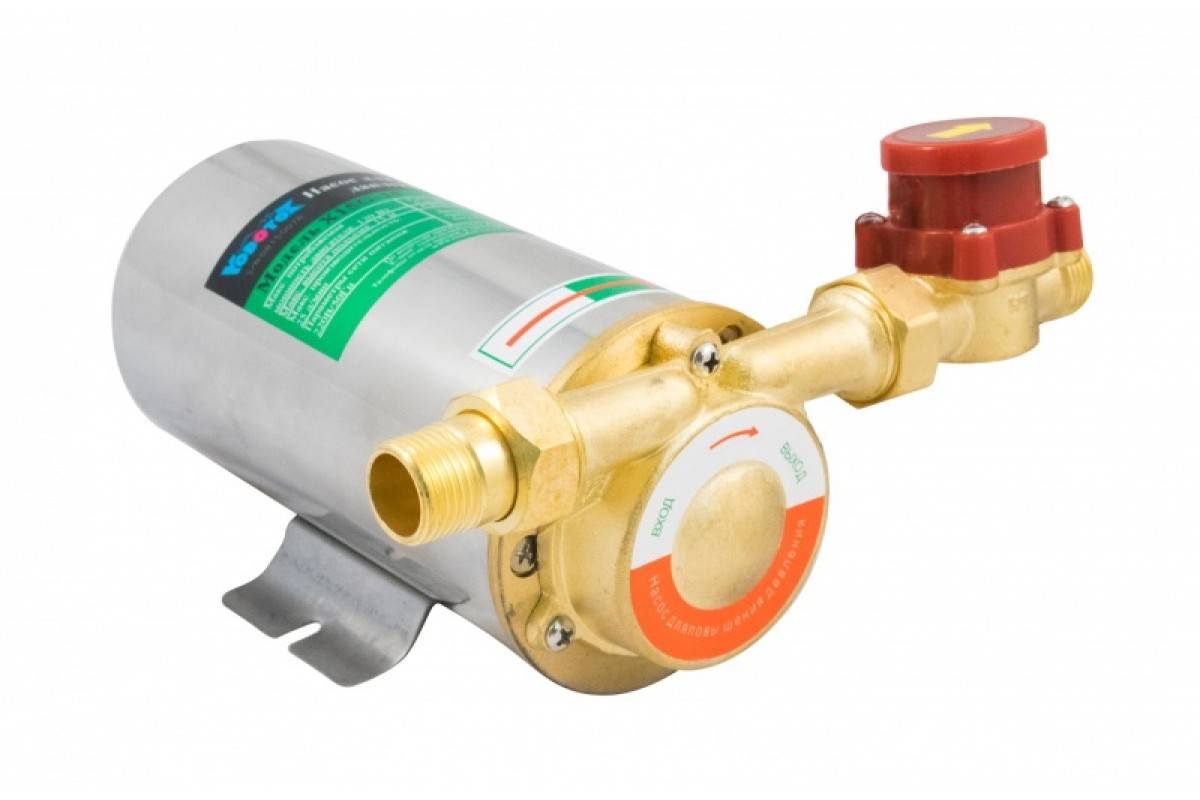

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Самовсасывающая насосная установка

Что касается квартир на верхних этажах дома, куда вода порой вообще не доходит, то здесь единственным выходом станет использование самовсасывающей насосной станции. В комплектацию стандартной станции входит:

насосное оборудование;
реле давления;
гидроаккумулятор (мембранный бак).

Такая насосная установка закачивает жидкость в гидробак. На реле устанавливается нужный показатель давления. Затем агрегат подаёт воду к потребителям из бака под определённым давлением.

Такая насосная установка работает по следующему принципу:

Сначала подкачивающий насос наберёт воду в гидробак. После этого он отключится.
При этом потребитель может пользоваться водой из мембранного бака даже тогда, когда вода в трубах дома отсутствует.
После того, как вся вода из гидробака будет использована, насос снова запустится для подкачки воды в накопительную ёмкость.

Насосная установка для повышения давления воды может использоваться не только в квартире, но и на даче, в загородном доме для обустройства системы водоснабжения и полива огорода.

Перед приобретением станции необходимо уточнить её максимальный напор. Для квартиры можно использовать маломощные агрегаты. А для загородного дома понадобится оборудование со значительным напором.

Как установить автоматический насос повышения давления воды с гидроаккумулятором?

Монтаж насоса с гидроаккумулятором не выделяется высокой сложностью. Для этого потребуются приблизительно такие же умения и приборы, что необходимы для установки насосной техники иного вида. Схематически конструкцию повышающего насоса допускается представить в виде последующих шагов:

Подбор участка для гидроаккумулятора и насоса.
Монтаж гидроаккумулятора.
Установка труб для включения оснащения к водопроводу.
Подвеска к стене.
Укрепление насоса и гидроаккумулятора.
Контроль работы оснащения в автоматическом порядке.

Согласно сути, насос и гидроаккумулятор с реле давления предполагает собой вариацию станции. Чтобы реализовать конструкцию такой системы приборов, вначале необходимо отыскать положение для размещения бака. Определённые умельцы замещают гидроаккумулятор с мембраной большой ёмкостью, к примеру, пластмассовым баком в 200 литров. Вместо реле, бак снабжают поплавковым измерителем, чтобы гарантировать его самодействующее наполнение согласно критерию необходимости. Такого рода бак определяют, как можно выше: на чердаке или на верхнем этаже.

Сразу же необходимо подумать не только лишь об объёмах, но и о конфигурации ёмкости. Плоский и небольшой резервуар займёт меньше места, чем классическая трубчатая модель. Хоть специализированных условий к конфигурации ёмкости не существует. Подбирая положение для ёмкости, необходимо рассчитать доступ к баку/гидроаккумулятору либо вероятность простого демонтирования данного компонента. Это необходимо для исполнения технологического обслуживания, ремонтных работ либо смены приспособления.

Гидроаккумуляторы привозят уже готовыми к установке, а вот бак необходимо подготовить. В нем осуществляют отверстия для поступления , а также забора воды. Можно, кроме того, сделать самостоятельный запорный клапан, чтобы вылить воду в аварийной ситуации. Патрубки подачи воды в бак и забора ее в систему водопровода устанавливают к одной трубе.

В современных обстоятельствах для монтажа водопровода логичнее употреблять несложные в монтаже и прочные пластмассовые трубы. Для того чтобы в резервуар не подсасывался воздух с насоса, а также чтобы избежать поступления туда воды при выключении техники, на оба патрубка необходимо определить противоположные клапаны. Впоследствии этого устанавливают трубы, с поддержкой которых резервуар присоединяют к водопроводной системе.

После того как резервуар либо гидроаккумулятор установлен, и сделана прокладка требуемых водопроводных труб, можно затевать установку всасывающего насоса. Как правило, подобное приспособление поставляется в разобранном состоянии. Его вначале собирают, а потом приступают к установке. Если принято решение зафиксировать насос в стене, вначале необходимо совершить разметку под крепёж. Потом его подвешивают и подключают к водоснабжению. В целом это не очень сложная процедура.

Важный момент — направление воды в приборе. Оно отмечено в корпусе особыми метками. Насос необходимо установить таким способом, чтобы передвижение воды было с бака к точкам разбора воды. Подобным образом схема установки и включения насоса выглядит последующим образом: гидроаккумулятор — насос — потребитель. Потом производится укрепление насоса. Все соединения следует тщательно герметизировать. После этого необходимо проверить работу целой системы.

Классификация станций

Насосные установки классифицируют по целому спектру признаков, но наиболее принципиальными среди них являются следующие три.

По способу управления:

Ручные – закачка вода и последующий контроль ее уровня в емкости осуществляются вручную.
Полуавтоматические – снабжены механическим поплавком, который регулирует закачку воды и изменение ее объема в накопительном резервуаре.
Автоматические – имеют специальный датчик, который реагирует на изменение давления и сам включает или выключает насос.

По типу насоса:

С центробежным насосом – создают давление с помощью центробежного колеса. Плюсы: устойчивы к абразивным частицам в воде и продолжают работать даже после «проглатывания» небольшого объема воздуха. Минус – характеризуются высоким потреблением электрической энергии.
С вихревым – создают давление посредством вихрей. Плюсы: устойчивы к температурным перепадам и потребляют сравнительно немного электроэнергии. Минус – чувствительны даже к минимальному завоздушиванию.

Устройство электрического насоса повышения давления

По виду накопительной емкости:

С баком – работают на механических поплавковых предохранителях. Отличаются низкой стоимостью, но имеют высокий риск затопления и не всегда обеспечивают максимальный напор воды.
С гидроаккумулятором – функционируют под управлением датчика давления. Имеют относительно высокую стоимость, но отличаются малыми габаритами и гарантируют максимальное давление воды при любых условиях.

Принципы выбора повышающих насосов

Оценивая водяные насосы высокого давления, обычно учитывают конструктивные особенности:

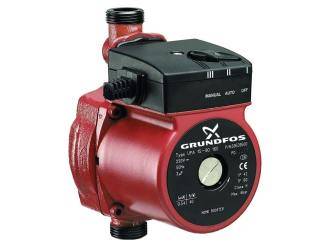

Агрегаты, имеющие мокрый ротор — ин-лайн (их врезают в сегмент водопровода перед водоразборной точкой или устройством, которому нужен напор определенной силы). Им не требуется профилактика — они «самосмазываются» тем, что качают. Они компактные и малошумные. Но производительность их относительно невелика, и нужно учитывать один нюанс при установке: ось ротора электрического привода такого насоса должна располагаться строго горизонтально;
Сухороторные агрегаты отличаются выведенным силовым блоком со своим охладительным устройством — вентилятором, поэтому их требуется дополнительно закреплять на стенах. Такой агрегат более производителен, чем мокророторный, и имеет возможность обслуживать не единственную водоразборную точку. Но ему требуется профилактика — узлы трения нуждаются в смазывании. Работая, немного шумит.

Выбирая насос, оцените с точки зрения производительности, иных характеристик и стоимости агрегаты от заметных и давно существующих на рынке брендов, имеющих популярность из-за своей хорошей репутации.

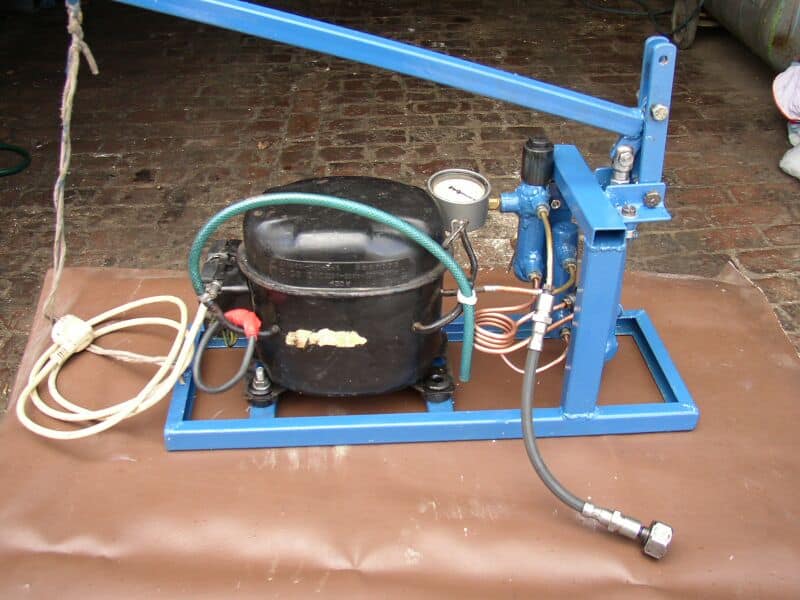

Как своими руками сделать насос высокого давления – изучаем порядок работ

Простая конструкция насоса для повышения давления позволяет изготовить такой прибор каждому желающему. Для работы потребуется:

Несколько листов стали;
Пластиковая емкость;
Дрель;
Шурупы;
Болгарка;
Резиновые уплотнители;
Герметик;
2 маховика от старых мопедов;
Мотор от старой болгарки;
Металлическая труба;
Несколько силиконовых шлангов.

Алгоритм работ выглядит следующим образом:

Для начала необходимо сварить корпус – для этого берутся стальные листы и соединяются при помощи сварочного аппарата. Корпус должен быть в 2 раза больше пластиковой емкости;
После этого нужно собрать привод. Для этого необходимо взять двигатель от болгарки и соединить его со стальной трубой, которая будет служить валом. На другом конце трубы нужно сделать резьбу и установить один из маховиков – он послужит рабочим колесом;
Второй маховик крепится с другой стороны двигателя, и будет служить элементом охлаждения;
После этого мотор помещается внутрь пластиковой емкости, а все пазы обрабатываются силиконовым герметиком;
Далее пластиковая емкость с мотором наглухо устанавливается внутрь стального корпуса;
По обе стороны трубы с рабочим колесом следует прикрепить резиновые уплотнители;
В конце потребуется установить силиконовые трубки, которые будут играть роль приемного и выходного патрубков.

Основные критерии выбора

При приобретении изделия для повышения напора в водопроводной сети необходимо учитывать определенные моменты. Обычно в расчет берется шесть критериев.

Показатель мощности. От значения этого параметра будет зависеть то, какое количество потребителей сможет эксплуатировать прибор одновременно.
Уровень создаваемого шума при работе. Модели могут функционировать громко или очень тихо. Это в первую очередь влияет на комфортность в эксплуатации.
Возможная высота подъема воды. Некоторые приборы могут не дотянуть рабочую среду непосредственно до необходимого уровня.
Габариты устройства. От размеров конкретной модели будет зависеть возможность размещения в определенном помещении.
Сечение подсоединяемых труб. Если не учитывать этот критерий, то при установке могут возникнуть проблемы.
Известность производителя. В основном качественные изделия производят компании, которые пользуются высокой популярностью на рынке.

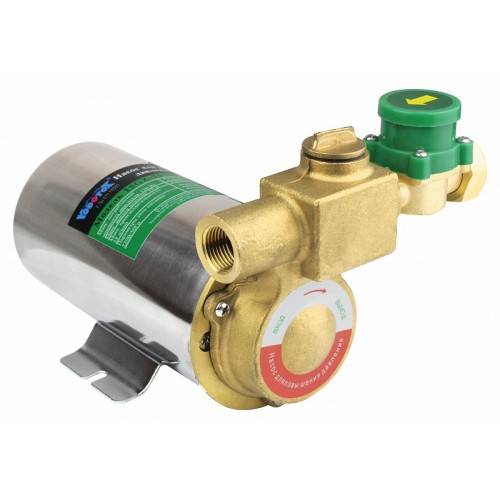

Многие модели достаточно компактны

Выбор повышающего давление насоса с учетом технических характеристик

Насосные станции бытового назначения применяются для организации водообеспечения частных строений. Такие агрегаты способны производить водозабор из различных источников – ёмкостей, колодцев, скважинных водозаборов или природных водоемов. Из положительных сторон использования такого устройства можно отметить следующие:

Системы поддерживают одинаковое давление в трубной разводке, что разрешает эксплуатацию в доме различной бытовой техники и сантехнического оборудования.
Отсутствует необходимость в регулярном контроле над станцией – встроенная автоматика обеспечивает функционирование устройства в течение длительного времени.

Бытовые насосы требовательны к устойчивому электропитанию.

Основными узлами такого устройства являются:

гидроаккумулятор;
насос поверхностного расположения или погружаемый;
реле для контролирования давления;
клапан обратного хода жидкости на водозаборнике;
устройство электропитания и регулировки.

Гидроаккумулятор это сосуд в виде цилиндра, разделяемый внутри гибкой перегородкой. В процессе производства в одно отделение закачивается газ под установленным давлением.

Вода в трубную разводку попадает через аккумулятор, в это время насосная установка постоянно нагнетает жидкость, воздействующую на гибкую вставку. При достижении установленного значения, мембрана воздействует на реле контроля давления, подкачка прекращается.

Когда открывается один или несколько кранов, давление в сосуде снижается и снова производится подкачка воды насосом.

Именно этот агрегат является основным узлом станции и от его характеристик во многом зависит работа всей установки.

Смотреть видео

Повышение давление воды в квартире и доме с помощью насоса

Насосы, повышающие давление в водопроводе

В состоянии поставки автоматические станции оснащаются наружными насосами. Их устанавливают на металлическом основании – раме вместе с гидроаккумуляторами и управляющими блоками. К входящему отверстию насоса подсоединяется водозаборная труба, погружаемая внутрь обсадной, в зев криницы или иного водозабора.

Система с водозаборной трубой позволяет устанавливать такое устройство на скважинах с узкой обсадной трубой.

По конструкции помпы бывают вихревого или центробежного действия. Первые создают всасывание воды за счет вращение ротора с лопастями, расположенного непосредственно в корпусе.

Работают они практически бесшумно, чем определяется их основное применение в качестве насоса для увеличения давления в водопроводе, встраиваемого в трубную разводку внутри дома.

Помпы центробежного действия производят при работе сильный шум, но они способны выкачивать воду из глубинных водоносов. Кроме того, они работоспособны и при отрицательных температурах, поэтому их устанавливают либо в отдельно расположенных строениях, либо в скважинном кессоне.

Устройство гидроаккумулятора, характеристики

Как уже упоминалось выше, водоснабжение дома при использовании насосных станций, производится опосредовано через гидроаккумулятор. Такое устройство выравнивает давление в системе и предохраняет ее от гидравлических ударов при включении подкачки.

Смотреть видео

Как устроен гидроаккумулятор

Важным показателем для аккумулятора является его емкость. Чем она больше, тем реже включается насос станции, что увеличивает срок его службы и позволяет экономить электроэнергию.

Что являет собой насосная станция повышения давления ?

Это центробежный упрощённый прибор для улучшения давления воды, он функционирует с присоединённым гидроаккумулятором и реле давления, что носит функцию управления целой системой. С поддержкой такой системы совершается забор воды, что подаётся в бак. В случае если даже реле давления отключает насос, все равно потребитель имеет возможность употреблять приготовленную воду, что является комфортным, в случае ее частого отключения. Напор при этом будет уменьшаться. Как только лишь оно опустится до установленной отметки, реле вновь сработает и насос включится. Можно понять, что чем значительнее бак, тем нагрузка меньше, тем продолжительнее его период работы.

Причины слабого напора

Если сразу после сдачи объекта в эксплуатацию или по мере пользования водой отмечается снижение напора, следует искать вероятный фактор, это:

Причины слабого напора воды.

невысокая пропускная способность труб, что может быть обусловлено установкой неподходящих по диаметру коммуникаций или естественными причинами — увеличением толщины нароста внутри труб, за счет чего уменьшается их просвет, в результате понижается давление;
загрязнение фильтра, расположенного на вводе в объект, что создает препятствие для тока жидкости по водопроводу;
поломка запорной арматуры или же установка бракованных деталей при монтаже трубопровода;
появление протечек: вследствие длительной/неправильной эксплуатации или по причине допущения ошибок при монтаже;
нарушение норм подачи воды на объект, виной тому халатность компании, обслуживающей водопровод.

Повысительная насосная станция водоснабжения устанавливается только после того, как были исключены все перечисленные факторы, а проблема осталась.

В многоэтажках

Наиболее распространенной причиной снижения давления в данном случае является подключение неучтенных при проектировании системы водоснабжения потребителей. Это происходит, когда в многоквартирном доме переоборудуется жилая квартира в нежилое помещение, чтобы открыть парикмахерскую или реализовать другой проект. В результате возрастает нагрузка на оборудование, которое не рассчитано на более высокое давление. Техника может перегреваться, что приведет к более сложным проблемам. Может потребоваться замена подкачивающего насоса.

В многоэтажных домах причиной является не качественная подготовка воды к потребителю.

Еще одной распространенной причиной снижения давления является недостаточно качественная подготовка воды для подачи к потребителю. В данном случае более активно происходит отложение химических соединений на стенках коммуникаций, что приводит к уменьшению внутреннего просвета. Если другие негативные факторы не были выявлены, предполагается периодическое отключение насосов поставщиком. Это делается с целью снижения расхода воды.

В частном доме

Проблемы в работе системы водоснабжения чаще наблюдаются, если на участке обустроены скважина, колодец. В этом случае причин снижения давления намного больше:

засорение фильтра на входе оборудования;
произошло заиливание гидротехнического сооружения;
насос не соответствует параметрам скважины/колодца;
не установлен гидроаккумулятор (данный узел способствует нормализации давления);
образовалась течь на одном из участков трубопровода.

Кроме того, снижение давления может происходить вследствие образования воздушной пробки, например, если водяная помпа своевременно не отключилась и продолжала закачивать воздух. При этом вода может перестать подаваться к сантехническим приборам. Ошибки при монтаже трубопровода — еще один негативный фактор. В этом случае трубы укладываются с нарушением уклона.

Что необходимо учесть при выборе агрегата для квартиры

Подбирая оснащение, необходимо непременно принять к сведению несколько значимых пунктов:

определённую проблему;
свойства (пропускная способность и формируемый напор);
авторитет компании изготовителя;
размеры здания, в котором намечается определить оснащение;
необходимую сумму, какую намечается израсходовать на его получение.

Без знания нужной производительности и напора, верный выбор совершить весьма трудно. Все нужные вычисления правильнее поручить профессионалу. Многочисленные компании, реализующие такое оснащение, дают подобную услугу абсолютно бесплатно.

Если необходимо всего только немножко повысить напор в системе приблизительно на 1,5 атмосфер в таком случае малогабаритный насос, который просто можно купить и врезать в трубу, подойдёт безупречно. Некоторые эксперты считают конструкцию дорогого и сильного насоса излишней. По их мнению, наиболее рационален вариант – пару устройств меньшей силы, что подсоединяются напрямую перед точками разбора и домашними устройствами, работу каких надо оптимизировать.

Сегодня приобрести насосное оснащение для поднятия давления воды не составляет труда. Так как оно свободно представлено в разных торговых центрах бытовой техники, онлайн-магазинах, на строительных рынках. Однако наилучшим решением будет посещение фирменного салона, где наиболее обширный выбор, есть возможность получения информации от профессионала. Вслед за тем вам в обязательном режиме предоставят гарантийное обслуживание, что в особенности существенно в том случае, если потребитель приобретает дорогостоящую модель.

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы. Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района.

В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование. Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея — потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах — это нарушение требований пожарной безопасности

При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.

Сфера применения повышающих насосов

Повышающий давление воды насос позволяет создать достаточный напор в системе водопровода. Стандартный показатель давления в контуре должен составлять около 4 атм., но на практике эта величина редко превышает 1-1,5 атм. Большинство стиральных машин может работать при давлении 2 атм., не говоря уже о более требовательных устройствах.

Впрочем, чрезмерное давление – это тоже проблема, поскольку все части водопроводной сети имеют определенный запас прочности. Когда давление в контуре превышает 7 атм., трубы системы могут не выдержать и лопнуть. Это же утверждение можно отнести и к остальным комплектующим водопровода.
