Удобное приспособление для заточки ножей фуганка или рейсмуса

Что такое фуганок и фуговальный станок

Сейчас, в век технологий, забив в поиск слово «фуганок» вы увидите всевозможные фуговальные станки. Однако изначально фуганком называли ручной инструмент, предназначенный для выравнивания деревянных поверхностей. Он представляет собой удлиненный рубанок, имеющий двойной нож. Обрабатывая деревянное изделие этим инструментом, следует следить за стружкой. Когда она становится непрерывной, тогда можно понять, что работа по выравниванию близится к завершению.

Такой инструмент можно купить и сейчас. Если у вас небольшой объем работы и много времени, вам вполне хватит простого ручного фуганка.

Фуговальный станок – это чаще всего довольно габаритное устройство с нижним ножевым валом, к которому крепится два или четыре ножа. Другими словами, выравниваемая поверхность должна располагаться снизу. При вращении вала, неровности аккуратно срезаются ножами.

Ручная заточка фуганочных ножей

Ножи нужно проверить на целостность. Фирменное полотно должно иметь легкий продольный изгиб – это необходимо для более плотного зажима при вращении. Если заметите небольшие сколы (они возможны, когда в пиломатериале пропустили гвоздь или шуруп), то ручным приспособлением этого не исправить – понадобится станочная обработка. А вот когда в любом месте полотна появилась даже незначительная трещинка, ним работать опасно – металл может растрескаться дальше и осколками поранить вам руки и лицо.

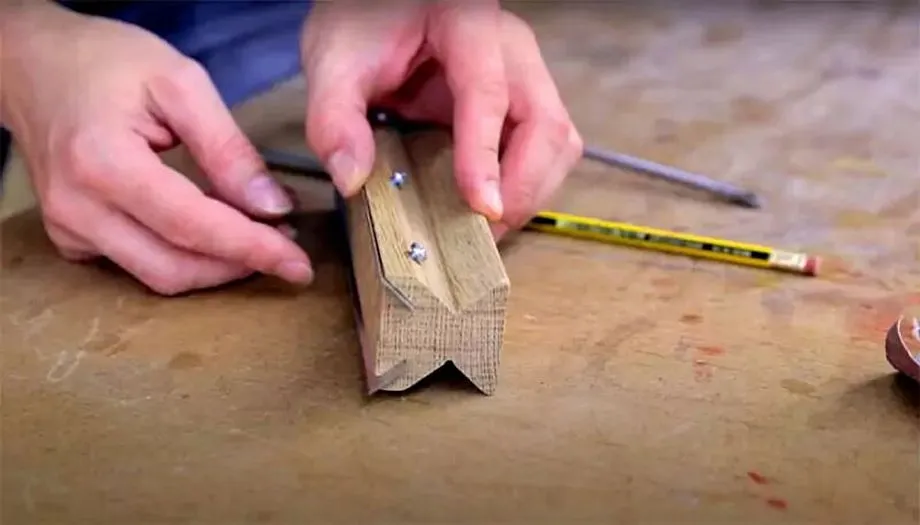

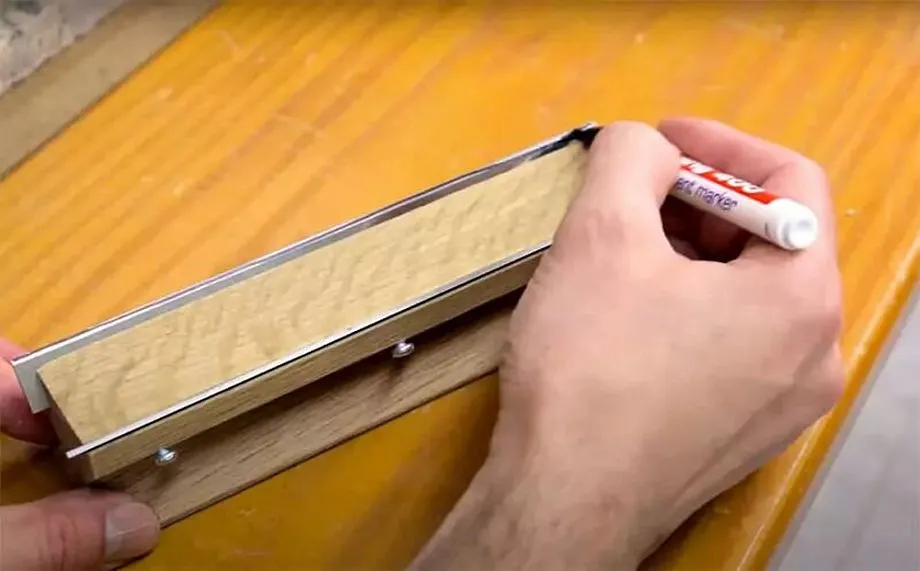

Теперь нужно подготовить ножи для заточки. Сначала тщательно протрите их уайт-спиритом, чтобы исключить любые жировые пятна, причем, не только на конусе лезвия, но и на основной части. Жир не должен попадать как на абразив наждачной бумаги, так и в прорезь деревянного шаблона. Вас удивляет, откуда может взяться жир? Отвечу – при снятии ножа вы можете запачкать его смазочными материалами.

К сожалению, руки у нас не автоматизированы и нагрузка на шаблон может быть неравномерной, но есть способ избежать неравномерной заточки. После того, как вы зажмете полотна в устройстве, нанесите на острие лезвия полосу маркером. По истиранию краски будет понятно, проходит ли заточка фуговальных ножей правильно или все-таки есть перекос.

Возьмите три полосы наждачной бумаги с разной фракцией (на финише лучше использовать нулевку), но есть ещё один немаловажный момент – все три абразивные полосы должны находиться на идеально ровной плоскости, чтобы лезвие затачивалось равномерно. Для этого их можно наклеить на толстое стекло или на проверенную столешницу.

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

• строгание;
• рейсмусование;
• сверление;
• пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

• строгание;
• рейсмусование;
• пиление;
• пазование;
• фрезерование;
• сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

• пиление в продольном и поперечном направлении, под углом;
• строгание пласти и кромок, под любым углом;
• фрезерование торцевыми и дисковыми фрезами;
• сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

• строгание пластей или кромок;
• пиление в продольном или поперечном направлении (под углом);
• сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

• пиление в разных направлениях;
• строгание пласти или с выборкой четверти;
• рейсмусование;
• фрезерование;
• сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

• пиление;
• фрезерование;
• полирование;
• заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

• строгание;
• рейсмусование;
• сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

Заточка рейсмусов делается в течении 20-30 минут

Использование даже фирменного рейсмуса, произведенного по передовым технологиям, предполагает периодическое обновление некоторых его деталей. Ножи этого оборудования нужно всегда содержать в идеально остром виде, поскольку, чем дольше вы не исправляете ситуацию, тем сложнее будет вернуть лезвиям первоначальную остроту.

Ножи для рейсмусов и фуганков можно затачивать много раз, снимаю минимально необходимый слой металла с использованием правильного оборудования для заточки.

Видео примеры наших работ по заточке ножей для рейсмуса и других инструментов

Заточка ножей рейсмусов в нашей студии заточки стоит 150 — 300 р.

Мы выполняем заточку маникюрных ножниц и инструментов, ножей, в том числе керамических.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Рейтинг бюджетных фуговально-рейсмусовых станков

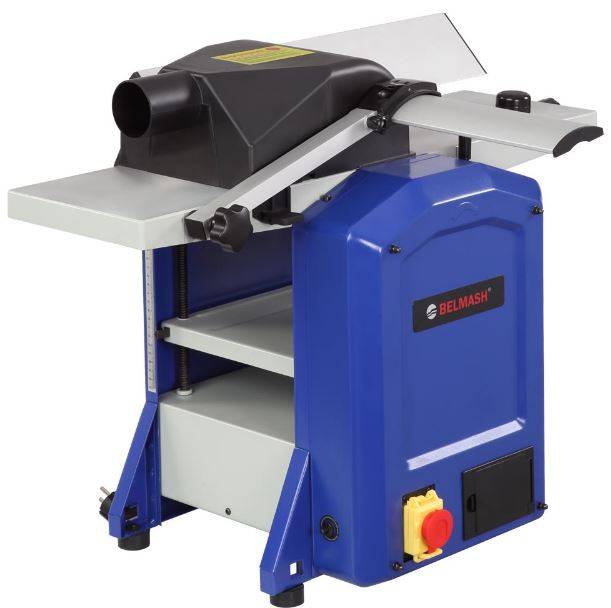

Белмаш JT-2 204/210 S091A

Это надежное устройство с мощностью 1500 Вт и диаметром строгального вала 51 мм. Продукт отлично подойдет для установки в домашнюю мастерскую. Он питается от сети 220 В. В модели предусмотрены 2 ножа с хорошей заточкой. Передача – ременная. Максимальная глубина строгания – 2 мм.

Длина рабочего стола (фуганок) составляет 737 мм, у рейсмуса это значение – 285 мм. Вес изделия – 29 кг, способ установки – напольный. Небольшие габариты дают возможность установить продукт в любое место. Тип используемой станины – сборная. Частота вращения достигает 9000 оборотов в минуту. Имеется также параллельный упор, который изготовлен из алюминия.

Средняя стоимость – 23 990 рублей.

станок Белмаш JT-2 204/210 S091A

Достоинства

• напольное исполнение;
• опилки и пыль удаляются посредством съемного кожуха;
• высокая надежность сборки;
• автоматическая подача;
• диаметр ножевого вала – 51 мм;
• отличная производительность.

class=’s-article__points-list’>

ЗУБР МАСТЕР СРФ-254-1600С

Это российский вариант, который позволяет обрабатывать фанеру методом строгания по плоскости. Станок прост в управлении: смена операций занимает пару минут. Главная особенность модели – не требуется постоянное техническое обслуживание.

Чтобы продукт прослужил максимально долго, производитель оснастил его ременной передачей. В модели установлен электрический двигатель с защитой от перегрузки. Потребляемая мощность – 1600 Вт. Имеется 2 режущих элемента, изготовленных из прочного материала.

Деталь подается автоматически. Скорость работы составляет 6 метров в минуту, что является оптимальным решением для домашнего пользования.

станок ЗУБР МАСТЕР СРФ-254-1600С

Достоинства

• экономичный двигатель;
• защита от перегрузок;
• оптимальные габариты рабочей поверхности;
• автоматическая подача;
• подставка в комплекте;
• регулировка направляющего угла.

class=’s-article__points-list’>

Энкор Корвет-26 90260

Это удобная модель, которая поможет провести обработку быстро и качественно. Она подойдет для небольшого строительства или мелкосерийного производства. Оборудование способно выполнять 2 функции:

1. Строгание.
2. Рейсмус.

Переход от одной операции к другой занимает минимум времени. Устройство не требует специального обслуживания. Чтобы сохранить рабочее пространство в чистоте, внизу расположен патрубок, к которому крепится мешок.

Опилки и пыль поступают внутрь, что позволяет не отвлекаться на уборку. Коллекторный двигатель обладает качественной защитой от перегрева, поэтому оператор может использовать продукт на протяжении длительного периода, не беспокоясь о перегреве силового агрегата.

станок Энкор Корвет-26 90260

Достоинства

• обширная функциональность;
• простота работы;
• высокая точность;
• безопасность эксплуатации;
• чистота во время обработки;
• двигатель с защитой от перегрева;
• быстрый переход между режимами.

class=’s-article__points-list’>

СТАВР СДСР-2/1700

Это бюджетная модель, которая предназначена для домашнего применения. Максимальная толщина снимаемой стружки составляет 3 мм. Мощность оборудования – 1700 Вт. Частота вращения вала – 9000 оборотов в минуту. Вес конструкции – 27.5 кг, что позволит без труда переместить устройство с одного места в другое. Допустимая высота заготовки – 120 мм. Устройство оснащено качественным двигателем, который обеспечивает высокую производительность и безопасное выполнение различных работ.

станок СТАВР СДСР-2/1700

Достоинства

• низкая стоимость;
• долговечность;
• высокая эффективность;
• удобное управление;
• качественная сборка;
• высокая надежность сборки;
• небольшой вес.

class=’s-article__points-list’>

На что обратить внимание

Чтобы выбрать качественное устройство, необходимо учитывать основные критерии. От них зависит надежность прибора и его производительность. Чаще всего, к таким параметрам относят:

• размеры станка.
• возможность установки дополнительных элементов;
• габариты рабочей поверхности;
• вес конструкции;
• тип электрической сети, от которой питается устройство;
• мощность электрического двигателя;
• диаметр вала;
• частоту вращения;
• число режущих элементов;
• допустимую глубину строгания;
• безопасность выполнения работ;
• производителя (желательно покупать устройство с длительной гарантией);
• стоимость.

При покупке аппарата для дома или производства учитывается площадь помещения, где будет размещаться прибор. Лучше, чтобы было больше свободного пространства. Это позволит работать с длинными заготовками без особых проблем. Этот пункт также положительно влияет на удобство работы.

Качество обработки зависит от мощности электрического двигателя и частоты вращения вала. Нельзя забывать и о качестве режущих элементов, поскольку они также влияют на чистоту конечного результата. Диаметр вала играет особую роль, поэтому лучше приобрести модель с большим значением, так как скорость реза у нее выше, чем у стандартных представителей.

Нельзя забывать и о безопасности аппарата, поэтому при покупке проверяются защитные элементы. Это необходимо уточнять у продавца, так как фуговально-рейсмусовый станок относится к категории опасного оборудования. Связано это не только с высокой скоростью вращения режущих частей, но и с электрической схемой, которая работает с высоким напряжением. Во время проведения работ выделяется большое количество стружки и древесной пыли, поэтому желательно, чтобы изделие оснащалось системой пылеулавливания. Это повысит чистоту помещения и не повлияет на организм.

Последнее, на что обращается внимание, фирма-производитель. Лучше покупать изделия у проверенных компаний, которые предоставляют длительную гарантию и бесплатный ремонт в случае поломки устройства

Чтобы убедиться в качестве продукта, можно изучить мнения экспертов или почитать отзывы реальных покупателей, которые укажут на все нюансы использования и перечислят преимущества выбранного станка.

Стоимость – это показатель надежности и эффективности. Сэкономить на покупке фуговально-рейсмусового станка можно лишь в том случае, если не требуется наличие дополнительных функций.

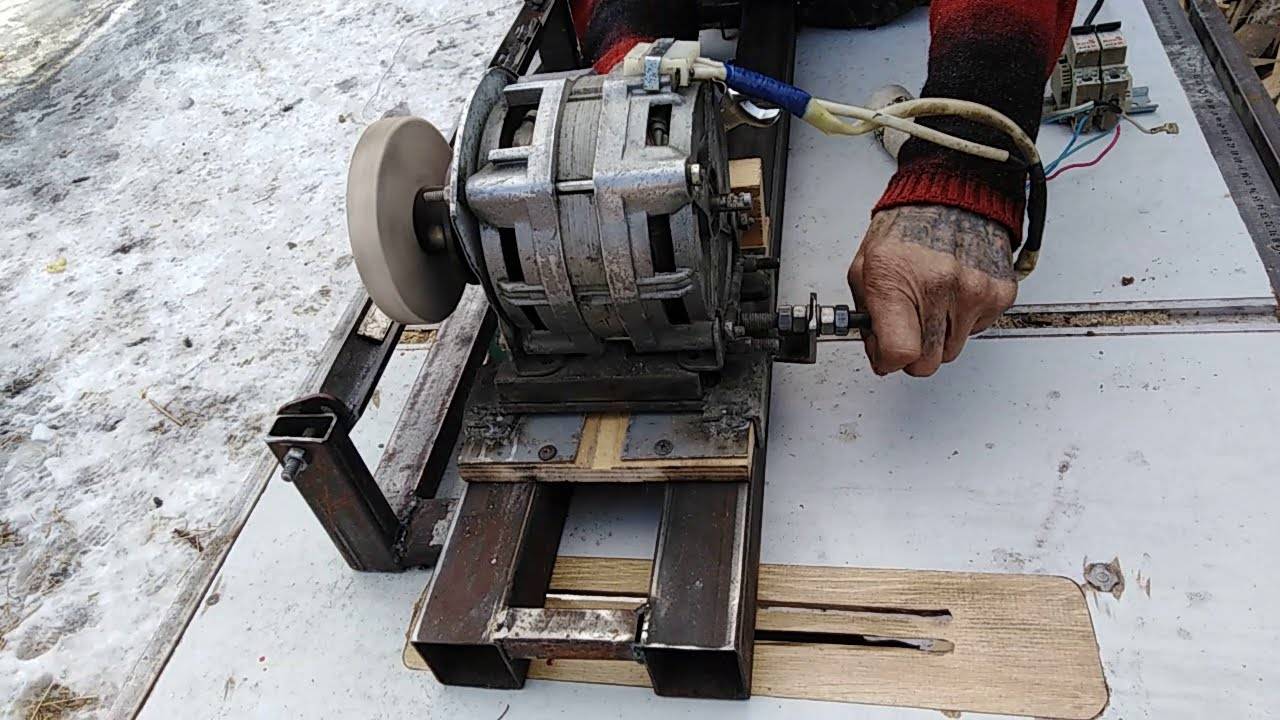

Как сделать станок своими руками?

Чтобы наточить фуговальный нож, необходимо использовать специальные точильные станки

Это особенно важно, когда фуговальное, строгальное и прочее деревообрабатывающее оборудование используется часто. Точильный станок имеет компактные размеры, его можно установить даже в гараже или небольшом сарае на дачном участке. Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

• стол, на котором будет проводиться работа;
• планшайба;
• пылесос;
• двигатель;
• кожух для станка.

Начинать сборку станка надо с поиска подходящей планшайбы. Она является одной из важнейших деталей для точильного станка. Все фуговальные ножи довольно узкие, поэтому точить их можно только при помощи планшайбы подходящего типа. Тогда работа по заточке будет качественной, безопасной, быстрой. Планшайба занимает основную часть стоимости всего оборудования. Сделать точильный станок самостоятельно выгоднее, дорогих деталей для него не потребуется. Изготовление вполне будет оправдано, если придется часто проводить деревообработку.

Планшайбы надо покупать новые, рекомендуется брать элементы американского либо немецкого производства. У них самое высокое качество, а стоимость колеблется на уровне 25 000 руб. Далее необходимо подобрать двигатель для будущего точильного станка, лучше всего брать мотор на 1-1,5 кВт, можно использовать даже подержанный элемент. Для станка отлично подходят моторы от старых стиральных машин, но предварительно надо убедиться в работоспособности двигателя.

Необходимо обязательно предусмотреть наличие кнопки для включения/выключения станка. Располагаться она должна в зоне доступности руки. Планшайба сверху накрывается кожухом, который изготавливается в виде квадрата. Один угол кожуха надо срезать, так как с этой стороны будет производиться заточка фуговальных ножей своими руками. В нижней части столешницы делается отверстие, оно будет предназначено для трубы пылесоса, при помощи которого будут удаляться все загрязнения, возникающие во время заточки. Кроме заточки фуговальных ножей, подобный станок можно использовать для других работ, например, для обработки лезвий топора, пил и прочих инструментов, используемых на дачном участке.

Заточка фуговальных ножей может производиться различными методами. Для этого подходят специальные точильные камни. Однако компактный точильный станок можно собрать и самому. Он будет использоваться для заточки разнообразных инструментов, включая пилы и топоры.

Фуганок и фуговальный станок издавна были одними из самых популярных столярных инструментов, не потеряли они свою актуальность и сегодня. Вопросом о том, как заточить ножи фуганка интересуется множество профильных специалистов, поскольку полноценно подготовленный к работе инструмент позволяет добиться лучшего качества работы. Первое, что нужно сделать – это снять нож и стружколом, который перед работой нужно открутить. Бывший в употреблении инструмент нужно очистить от загрязнителей, например смолы, лучше всего она удаляется при помощи бензина.

Чтобы осуществить заточку ножа строгательного и фуговального типа лучше пользоваться специализированными устройствами. Осуществляют процедуру также вручную, к тому же приспособление для заточки ножей фуганка можно собрать самостоятельно. При работе нужно соблюдать ряд правил, можно использовать несколько технологий. Независимо от того, каким вариантом заточки вы будете пользоваться, нужно максимально точно придерживаться инструкции. Иначе можно добиться некачественной работы инструмента, функциями которого не сможет воспользоваться на 100%. Если вы задумываетесь о том, как заточить ножи фуганка дома, то используйте обычные точильные камни, хотя идеальным вариантом будет выбор профессионального точильного станка с функцией охлаждения.

Особенности конструкции

Рейсмусовые станки относятся к категории деревообрабатывающего оборудования, они стругают высушенные доски и бруски, делая их одинаковыми по толщине. В них можно выделить шесть основных элементов:

• ножевой вал;
• рабочий стол;
• станина (основание);
• струбцины;
• направляющие салазки;
• валики.

Главным рабочим органом выступает ножевой вал. На нем закрепляется несколько ножей, число которых зависит от назначения и типа агрегата. Например, у односторонних станков он только один, у двусторонних – два вала.

Рабочий стол — это горизонтальная поверхность, на которой формируется глубина реза. Она выполнена из древесины и тщательно отшлифована.

Основные элементы (валы и стол) крепятся на пустотелое чугунное основание, задача которого — придать рейсмусовому станку устойчивость. Опорный столик делают из широких металлических уголков (не менее 100х100 мм) длиной 1 м. Стол соединяют с чугунным основанием, фиксируют конструкцию струбцинами. Чтобы отрегулировать станок по высоте, необходимо ослабить затяжку струбцин и поднять/опустить основание по направляющим салазкам.

Валики — это элементы подающего механизма рейсмусового станка. Их две пары: одни расположены над траекторией движения заготовки и называются приводными (поскольку запускаются от двигателя), другие расположены под ними параллельно и называются подающими.

Это интересно: Выпрессовка и запрессовка сайлентблоков своими руками

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей. Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Фуганок или рубанок

Довольно распространенным вопросом можно назвать то, в чем заключается отличие рубанка от фуганка. Оба варианта позволяют проводить снятие материала с поверхности. Разница заключается в следующем:

1. Рубанок предназначается для первичной работы. С поверхности, как правило, снимается такой слой материала, на которое настроено оборудование. Строгание проводится для снятия сучков и бугров. Конструкция представлена сочетанием ножа и колодки, в некоторых случаях устанавливается два режущих элементов.
2. Фуганок считается разновидностью первого инструмента, является длинной версией корпуса, за счет чего устройство прижимается с большим усилием к обрабатываемой поверхности. В этом случае также устанавливается 2 лезвия, которые обеспечивают чистовую фуганку.

Оба варианта встречаются в стандартном наборе профессионала, который проводит обработку дерева.

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

1. Приводной электродвигатель.
2. Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
3. Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
4. узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
5. узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
6. узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
7. стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
8. станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Как выровнять покоробленную доску? Фугование рейсмусом

Сразу отметим, рейсмус способен справиться далеко не со всеми видами коробления. Исправление крыловатости и других видов сложной деформации — это компетенция фуганка. Но когда речь идет о простом продольном или поперечном короблении, проблему можно решить и обычным портативным рейсмусом.

Мы уже рассказывали почему рейсмус не может исправить деформации. Когда в станок подается кривая доска, она с большим усилием прижимается вальцами и временно выравнивается, но на выходе принимает исходную форму. Таким образом, пройдя через рейсмус, заготовка становится тоньше, но сохраняет кривизну.

Чтобы не дать вальцам выпрямить доску, нужно заполнить зазор между покоробленной доской и столом рейсмуса. Для этого удобно использовать приклеенную полоску шпона; если нужно исправить сильное коробление — лучше подложить ламель из фанеры нужной толщины. В несколько проходов через рейсмус покоробленная доска приобретает идеально ровную пласть, по отношению к которой уже без подкладки выравнивается обратная сторона.
