Установка светодиодных светильников

Монтаж освещения

Монтаж осветительного оборудования – это особый вид работ, который входит в понятие «электромонтаж». Монтажные работы по установке световых приборов могут выполнять только специалисты, которые прошли соответствующее обучение и имеют многолетний опыт работы.

Основной документ, который регламентирует монтаж осветительных систем на территории РФ – это ПУЭ (ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК, изд.6, 7). Наш технический отдел выполняет монтаж только согласно действующим нормативам.

Основные правила при монтаже светильников и кабельных линий (справочная информация):

• вся проводка должна выполняться медным кабелем с изоляцией, не поддерживающей горение;
• не допускается открытая прокладка кабелей, для прокладки кабеля необходимо использовать гофротрубу, короб или лоток металлический;
• линии питания аварийных светильников и светильников общего освещения не допускается прокладывать в одном кабельном канале, в одной трубе или лотке (для исключения возможности повреждения линии питания аварийных светильников);
• все соединения должны быть выполнены с помощью пайки, сварки или специальных соединительных клемников с использованием распаечных коробок;
• при монтаже кабельных линий не допускается соединение типа «скрутка», не допускается прямое соединение алюминиевого и медного кабеля.

Поскольку монтаж светильников входит в электромонтажные работы, необходимо особое внимание уделить проектным работам. Проектные работы всегда должны выполняются перед проведением монтажных работ

Проектные работы позволяют выполнить расчет нагрузок групповых линий, рассчитать нагрузку на каждый выключатель, выполнить расчет однолинейной схемы. Результатом выполнения проектных работ является комплект документации, в котором прописаны способы монтажа светильников, способы монтажа и применяемых материалов для кабельных линий, состав ЩО (щита освещения) и ЩУО (щита управления освещением). Выполнение расчетов в ходе проектных работ позволяет избежать ошибок при выполнении монтажа светильников и сети электроснабжения.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Типы конструкции светильников

Точечные светильники делят по функциональности, способу установки и регулировки. Во втором случае они могут быть встраиваемыми, накладными и подвесными. Накладные чаще всего устанавливают на баркасные основания – кирпичные стены или бетонный потолок. Они подойдут в том случае, если необходимо подчеркнуть отдельные элементы интерьера и не затрагивать при этом габариты комнаты.

Рис.2 накладной светильник.

Конструкция накладного светильника включает в себя крепежную площадку, рассеиватель и корпус. Особенностью данного типа является необходимость установки монтажной планки над отверстием, меньшим, чем сам корпус. Если этого не учесть, оно не перекроется плафоном. Корпус следует фиксировать на крепежную площадку. Для этого используют боковые шурупы.

Встраиваемые модели устанавливают на каркасные основания, это могут быть:

• стеновые ниши;
• гипсокартонные конструкции;
• мебельные перегородки;
• стены и реечные потолки;
• натяжные потолки.

На корпусе светильника есть фиксаторы и крепёжные элементы. Каких-либо сторонних усилений не потребуется. Для установки в потолок необходимо заранее подготовить отверстие с подведенными входами под провода.

Какие бывают линейные LED-светильники?

Все линейные светильники имеют вытянутую правильную форму и равномерно светятся по всей длине. Угол, под которым рассеивается поток, зависит от конструктивных особенностей и составляет 100-180 градусов.

По способу крепления различают светильники:

• Угловые. Эти модели размещают в нишах, углах комнат, под тумбочками или полками. Их также используют для декорирования интерьера. Они визуально скругляют углы и расширяют пространство.
• Встраиваемые. Их обычно встраивают в потолок или стены. Глазу остаётся видным светоизлучающее стекло. Светильник практически не использует свободный объём помещений, так как полностью утоплён в поверхность. Встроить прибор удаётся не во все материалы. Его, например, проблематично поместить в бетонные перекрытия.
• Накладные. Такие светильники видны полностью. Их крепят к стенам, потолку или любой другой поверхности. Плюс таких моделей – простой монтаж.
• Подвесные. Их крепят на подвесах, длина которых бывает различной. Благодаря такому принципу установки удаётся не только организовать качественное освещение с учётом зонирования помещения, но и внести в интерьер интересную деталь.

В зависимости от места крепления различают модели:

• потолочные;
• фасадные;
• настенные.

Есть модели, в которых меняется интенсивность освещения с помощью переключателя.

Серия BELLUCE

Светодиодный светильник CSVT Belluce поставляется в 4-х модификациях CSVT Belluce Rastr — светодиодный светильник с зеркальной решеткой отражателем в комплекте со светодиодными лампами milky (матового цвета). Такой светильник внешне не отличим от классического ЛВО-13 4×18, но имеет в два раза меньшее энергопотребление. В нем не нужно менять лампы на протяжении всего срока службы 12-15 лет.

CSVT Belluce Opal — Светодиодный светильник с опаловым рассеивателем (матовым стеклом в рамке), комплектуется светодиодными лампами Transparent(c прозрачным стеклом). Имеет классический вид светящегося квадрата, что в сочетании с потолками Армстронг создает атмосферу высокотехнологичного инновационного пространства.

CSVT Belluce Prisma со светодиодными лампами создает эффект светящихся спиралей внутри светильника.

CSVT Belluce ICE (колотый лед) выдает максимальный светопоток 3600 Лм. Что в свою очередь позволяет уменьшить количество светильников на объекте, сэкономив таким образом реальные деньги уже на этапе закупа. Основным преимуществом светильников серии CSVT Belluce является использование светодиодных ламп вместо светодиодных линеек. Корпус лампы защищает светодиоды от механического повреждения и негативных воздействий окружающей среды.

Рекомендован для применения в медицинских учреждениях

• Коэффициент пульсации менее 1%
• Степень защиты источника света IP 40

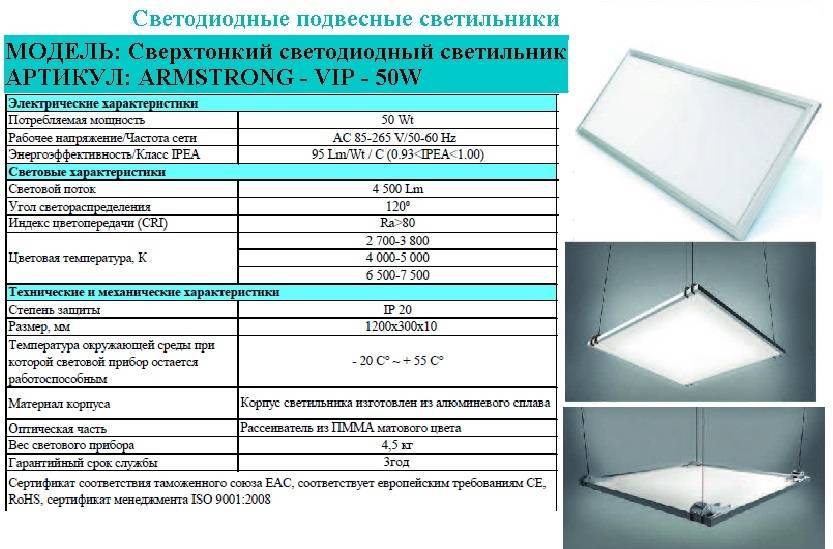

Встраиваемые светодиодные светильники Армстронг интегрируются в подвесные потолочные конструкции. Установка осуществляется простой и быстрой заменой подвесной кассеты или плиты на осветительное устройство. Малая масса таких осветительных устройств позволяет устанавливать их в подвесные потолки различных моделей без дополнительных креплений.

Современные встраиваемые светильники, производимые заводом Центрстройсвет, бывают с матовым светлым и зеркальным растром. Дополнительные типы рассеивателей ICE и PRISMA производятся под заказ на современном итальянском оборудовании Самыми удобными по техническим характеристикам являются светильники именно с зеркальным покрытием растра, что делает их эффективными для освещения самых различных помещений.

Модели с матовым светлым растром отличаются от своих зеркальных аналогов ровным, равномерно рассеянным светом и отсутствием бликов, поэтому они устанавливаются чаще всего в фитнес-залах, комнатах для конференций, в холлах бизнес-центров класса А. Все модели Армстронг светильников имеют несколько принципиальных отличий и интересных особенностей:

• их корпус подразделен на две части – внешнюю и внутреннюю.
• осветительные элементы производства завода Центрстройсвет весьма функциональны и при этом просты в обслуживании. Воспользовавшись удобным креплением растра можно снять рассеиватель чтобы провести необходимые плановые клининговые процедуры.
• замены светодиодных ламп не потребуется в течении 12-15 лет это обусловлено оригинальной конструкцией алюминиевых светодиодных ламп, производимых на инновационном оборудовании с соблюдением Европейских стандартов качества.

Потолочные встроенные светильники отличаются минимальными габаритами и создают качественное прямое освещение отдельного участка помещения. Источников света в них служат специальные лампы накаливания, оснащенные светоотражающим зеркальным слоем по верху колбы и обычной нижней частью, а так же популярные на сегодняшний день галогенные лампы. Благодаря таким светотехническим особенностям потолочные светильники данной марки украсят собой любой потолок и зрительно увеличат размеры комнаты.

Монтаж промышленных светильников

В зависимости от внешнего вида светильника производится монтаж его в производственных помещениях. Линейные устанавливаются при помощи крепежных скоб на поверхность, подвесные – на подвесной крюк. Большое разнообразие ассортимента промышленных светильников и простота их монтажа позволит осуществить самые сложные проекты освещения.

Создания комфортных и безопасных условий труда на любом предприятии не возможно без достойного качественного освещения производственных цехов, складов. На данном этапе развития светотехники лучшим выбором остаются светодиодные промышленные светильники, которые обладают важными достоинствами – экономичность, безопасность, добротность.

Особенности подключения светодиодов в светильнике

Если разбираться в схеме подключения светодиодов в светильнике, то можно сказать, что существует несколько вариантов схем. Поэтому, если вы собираетесь самостоятельно осуществлять монтаж имеющихся у вас светодиодов, а не использовать купленные в магазине, то вам настоятельно рекомендуется ознакомиться со следующей информацией.

• Самая распространенная схема подключения — это последовательная схема. Такая схема имеет ряд недостатков, которые будут рассмотрены чуть ниже. По такой схеме проводят подключение практически все промышленные производства светодиодных светильников.
• Еще одна возможная схема подключения – это параллельная схема. При использовании такой схемы подключения светодиодных ламп к каждой лампочке необходимо подключить токоограничивающий резистор, главной задачей которых является предохранение светильников от пробоя тока.
• Также существует смешанная схема подключения. При использовании этой схемы, подключение группы светодиодов проводят параллельно друг другу. Такая схема отлично подходит для квартиры или офиса.

Чтобы выбрать, по какой схеме осуществлять подключение светодиодов, нужно оценить все недостатки и достоинства той или иной схемы, далее они будут рассмотрены в данной статье.

Самое минимальное финансово затратное подключение – это последовательная схема. В такой схеме нет необходимости использовать большое количество резисторов – это является достоинством данной схемы. Но к сожалению, такое подключение является наиболее уязвимым – это один из недостатков схемы. Обусловлено это тем, что при выходе из строя хотя бы одного светодиода, весь потолочный накладной светильник просто перестанет работать, т.к. образуется разрыв в цепи схемы.

Кроме того, еще одним минусом данной схемы является то, что при образовании пробоя тока, цепь не прерывается, а продолжает работать, что отрицательно сказывается на остальных светодиодах. В таких условиях работы, т.е. при перегрузке сети, все светодиоды, включенные в данную схему, быстро перегорят.

Такой проблемы можно избежать, если использовать параллельную схему подключения. Плюсом данной схемы является то, что при выходе из строя даже нескольких элементов цепи весь потолочный накладной светильник будет продолжать работать, правда, не на полную мощность. Единственный минус данной схемы – это высокая стоимость совокупности элементов.

Установка диодных ламп в фару с цоколем Н4

Установка диодных ламп в фару с цоколем Н4 в 99% случаев даст существенный прирост освещенности, как правило, в 2-3 раза. То есть, H4 и светодиодные лампы – это must have! Вся проблема в том, чтобы сама светодиодная была сделана грамотно и качественно, то есть попадала в фокус и имела чипы с маленькой площадью, а не с большой, как у дешевых светодиодных ламп. При соблюдении этих условий вы получите небывалый прирост в свете на дороге.

Почему цоколь Н4 является самым мажорным в плане прироста освещенности? Это связано с тем, что сама галогенка Н4 была спроектирована довольно давно и конструкция ее не оптимальна. Поэтому получается, что КПД лампы маленький. Но, поскольку КПД галогеновой лампы маленький, то светодиоды, исправляя недоработки этой конструкции, очень хорошо замещают галогенку в этом цоколе и вы, как пользователь, получаете, как минимум 2-3 кратное улучшение освещения на дороге. Кроме того, светодиодная лампа Н4, благодаря своим самым большим размерам, является наименее теплонагруженной. Это тоже, как вы понимаете, положительно сказывается на характеристиках светодиодов.

Установка светодиодных светильников

Необходимые комплектующие

Для того чтобы накладной светодиодный светильник работал максимально эффективно, при подключении необходимо проверить наличие и работоспособность ряда комплектующих.

В некоторых моделях они встроены в корпус светильника, а в других – требуют отдельной установки:

Радиатор – о его необходимости мы говорили выше. Даже если мы монтируем накладной светильник на подвесной или реечный потолок, радиатор должен обеспечивать эффективное теплоотвелдение;

Блок питания – очень важный элемент, обеспечивающий эффективное свечение светильника. Использование некачественных блоков питания может привести к мерцанию светильника и возникновению «эффекта стробоскопа».

Блок питания

В блоках питания применяются трансформаторы электронного и индукционного типа

Первые – меньше и легче (что важно для скрытого монтажа), но подвержены поломкам. В отличие от электронных индукционные трансформаторы для светодиодных светильников надежнее и дешевле, однако обладают большими габаритами и массой

В итоге и радиатор, и блок питания нужно выбирать исходя из места подключения светильника.

Особенности монтажа светильников на потолок

Накладные светильники для потолка на основе светодиодов чаще всего выпускаются в корпусах, оборудованных всем необходимым для крепления. Как правило, светильник такого типа достаточно легко монтируется на потолок из самых разных материалов с использованием простых крепежных элементов – турбовинтов или дюбелей с металлическими либо пластиковыми гильзами (см. Монтаж светодиодной подсветки потолка, оптимальное решение).

Накладные светильники на реечном потолке

В зависимости от конкретной модели монтаж накладных светильников от разных производителей может отличаться.

В целом же процесс установки выглядит следующим образом:

На выбранном месте в непосредственной близости от вывода проводов для освещения сверлим отверстия для под монтажную пластину (подробно этот процесс можно рассмотреть на видео инструкции);

Отверстия под крепление должны быть проделаны в полнотелом основании. Если отверстие под монтажную пластину попадает в пустоту (бур перфоратора характерно «проваливается», не встречая сопротивления), целесообразно пересверлить отверстие несколько в стороне;

Светильник на кронштейне

Подключение проводов к клеммнику

Корпус подключенного светильника надеваем на проушины монтажной пластины и фиксируем винтами;

Подытожив все вышесказанное, можно констатировать: благодаря своим характеристикам потолочные светодиодные светильники будут отличным решением для освещения ряда комнат в доме или квартире. И если вы подберете оптимальную модель и правильно ее установите – то вам гарантировано яркое и экономное освещение на долгие годы!

Дополнительные услуги

№	Наименование работ	Цена, руб.
1	Фокусировка светильников	от 1 200
2	Установка ДУ (не все виды светильников)	от 1 200
3	Монтаж датчиков движения/присутствия (не все виды светильников)	от 1 200
4	Перенос точки питания	договорная
5	Выезд специалиста на объект для консультации	1 200

Дополнительные условия:

1. Выезд специалиста осуществляется от объема работ минимум на 1 500 руб.
2. Выезд специалиста за МКАД: 500 руб. + 30 руб. за км.
3. Оплата работы производится по факту приема объекта.
4. Время работ согласовывается дополнительно по телефону: 8 (499) 579-89-10 доб. 201.

установка трековых светильников, установка светодиодных светильников, монтаж трековых светильников, установка лед профиля, монтаж проекта освещения, работы по освещению помещений, качественная установка светильников

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Светодиодное освещение комнаты

С помощью светодиодов можно сделать уникальным любую комнату в квартире. Самым распространенным остается освещение потолка (натяжного, подвесного или разноуровневого из гипсокартона). Для их подсветки можно использовать точечные светодиодные светильники или светодиодные ленты (прокладываются в нишах гипсокартонного потолка или монтируются под натяжное полотно). Ленту монтировать куда проще и быстрее.

Монтаж точечных светодиодных светильников в зависимости от типа потолка, конструкции светильников и прочих факторов может немного отличаться. Вкратце рассмотрим этапы установки светильников в потолок из гипсокартона.

1. Проводят расчет количества светодиодных светильников исходя из норм освещенности помещений. Сделать это можно при помощи специализированных программ. При расчетах учитывают высоту подвеса светильников, коэффициенты отраженности поверхностей (пола, потолка, стен), габариты помещения, светотехнические характеристики светильника. Нормы освещенности приведены в таблице ниже.

Нормы освещенности помещений жилых зданий, Лк
Жилые комнаты, гостиные, спальни, жилые комнаты общежитий	150
Кухни, кухни-столовые, кухни-ниши	150
Детские	200
Кабинеты, библиотеки	300
Прихожие, холлы	50
Кладовые, подсобные	300
Гардеробные	75

1. Выбирают провода и их сечение по специализированным таблицам, суммируя общую мощность светильников. Для светодиодных точечных источников подойдут провода марки ШВВП, ПВС, сечением 1,5 квадратных миллиметра;
2. Выбирают понижающий трансформатор для правильной работы ламп, исходя из суммарной мощности светодиодных светильников;

1. Монтируют распредкоробку, прокладывают проводку (это можно сделать как до монтажа потолка, так и в его процессе), намечают места установки светильников, сверлят в потолке отверстия под них, вытягивают провода. Далее подключают патроны светильников к общей сети через клеммную коробку, вставляют корпуса светильников в потолок, отогнув прижимы вверх, вставляют в патроны лампочки, устанавливают фиксаторы. На этом светодиодное освещение потолка заканчивается. Помните о том, что все работы, связанные с электричеством, лучше доверить профессионалам.
