Как подключить блок розеток

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

  1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
  2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
  3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
  4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

  • три различные по исполнению отвертки;
  • обычные плоскогубцы и бокорезы;
  • остро отточенный монтажный нож;
  • электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

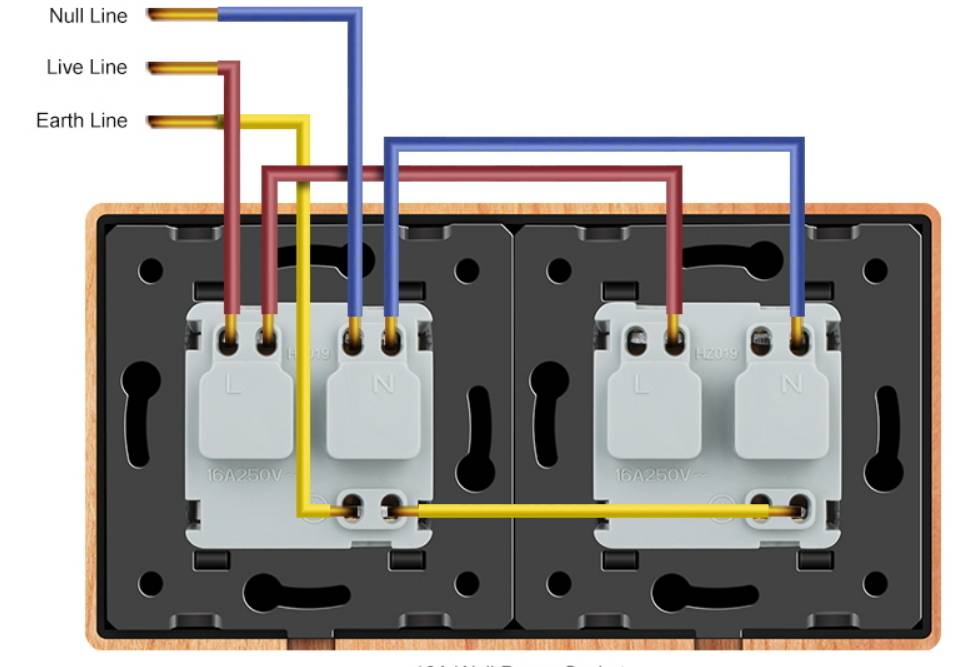

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

  • фазная жила – белый, красный или коричневый цвет изоляции;
  • нулевой проводник – жила в изоляционном покрытии синей расцветки;
  • заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.


Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

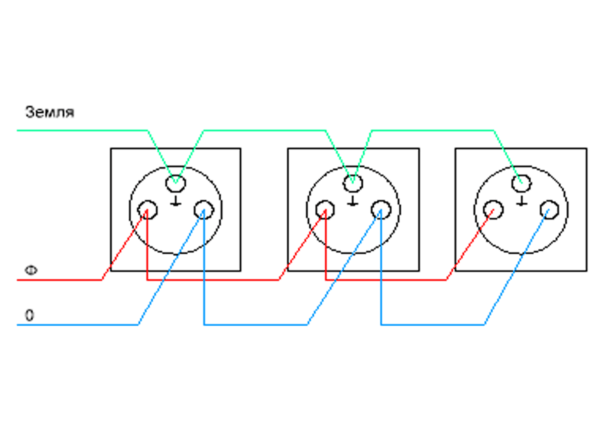

Особенности шлейфового соединения

Шлейфовое соединение применимо как к отдельным розеткам, так и к их группе в одном блоке. Пример последнего соединения показывает рисунок 2.

Рисунок 2. Шлейфовое соединение розеток одного блока

При построении “шлейфовой” части системы розеток, кроме определенного уровня эстетических показателей необходимо обязательно обеспечить:

  • защиту от перегрузок кабелей шлейфа;
  • требуемый уровень эксплуатационной надежности.

Защита от перегрузок, что является гарантией от возгорания кабеля, предусматривается еще на этапе планирования сети и касательно линейной части проводки достигается:

  • выбором соответствующего сечения токопроводящих жил кабеля (лучше всего для этого брать кабель с жилами сечением 2,5 мм2);
  • применением кабелей проверенных производителей, которые не занижают сечение жилы относительно значения, указанного на маркировке продукции.

Эти мероприятия дополняют правильным выбором порога срабатывания защитного автомата.

Рисунок 3. Варианты шлейфового соединения розеток (сверху — правильное, снизу – неправильное). Заземляющий провод условно не показан

Необходимый уровень эксплуатационной надежности формируемого шлейфа достигается тем, что розетки нельзя соединять проводом последовательно, т.е. так, как показано на нижнем рисунке 3.

Единственный допустимый способ подключения к шлейфу – только с помощью отводов (рисунок 3 сверху). Одновременно такой подход гарантированно сохраняет непрерывность заземляющих цепей.

Нижняя по рисунку 3 схема работоспособна в нормальном режиме. Однако, в ней при отгорании контакта одной из розеток следующие за ней по шлейфу обесточиваются из-за разрыва цепи.

Техника безопасности при работе

Правила техники безопасности состоят в следующем:

  • Все работы, связанные, с источниками напряжения, проводятся только при полном обесточивании линии. Изначально выполняем все подготовительные мероприятия, выборку штробы, монтажного отверстия и укладку проводов.
  • Каждый провод, который предполагается подключать, нужно проверять, фаза это или ноль, в независимости от маркировки изоляции. Инструмент, который будет задействован в работе, должен иметь заизолированные рукоятки.
  • При необходимости удлинения провода стоит исключить скрутки проводов, и использовать специальные быстроразъемные клеммы.
  • Для монтажа подрозетника нужно следить, чтобы провод не повредился.
  • При работе специализированным электроинструментом использовать только тот, что подходит по номинальной мощности и силой тока.

Соблюдение всех требований по электробезопасности и правил монтажа позволит оградить себя от нежелательных последствий и проблем, связанных с повреждением электропроводки, розеток, выключателей. И таких пагубных последствий, как возгорание элементов, при неправильной установке.

{SOURCE}

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

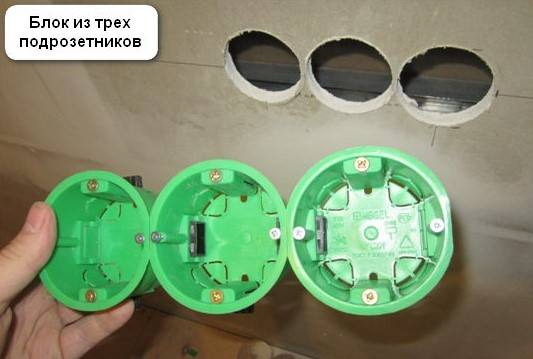

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Способы подключения с учетом потребителей

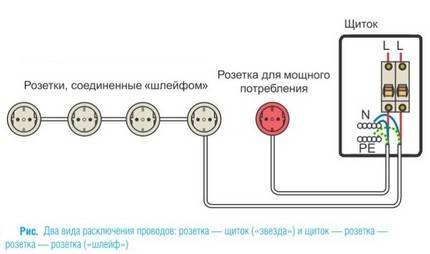

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.


Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.


Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.


Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Зачем нужно группировать

Разместить розетки в доме, конечно же, можно в разных местах. Однако слишком большое их количество по всей площади стен, скорее всего, сильно испортит внешний вид помещения. Поэтому в современных квартирах розетки в большинстве случаев просто располагают по нескольку штук в одном месте. Это позволяет сохранить привлекательный внешний вид стен и сделать гнезда подключения менее заметными. Также такой способ монтажа делает в последующем более удобной и эксплуатацию розеток. Ведь чаще всего разного рода бытовые приборы располагаются в квартирах неподалеку друг от друга.

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях – это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенным недостатком внутристенного монтажа является то, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде, чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

  1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.
  2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
    • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
    • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
    • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
  3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

Устройство и места установки розеточных блоков

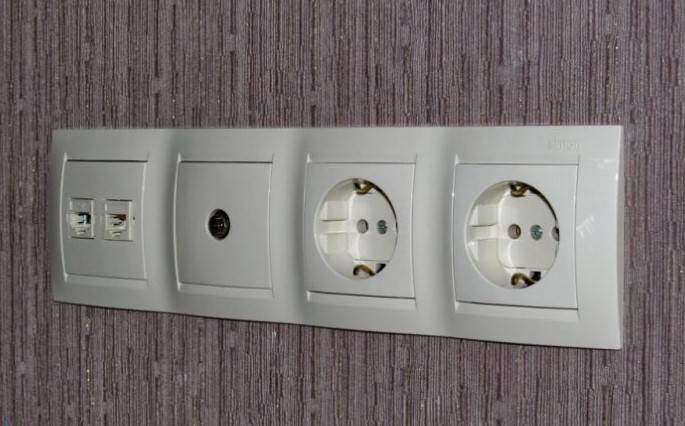

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.


Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

  • Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;

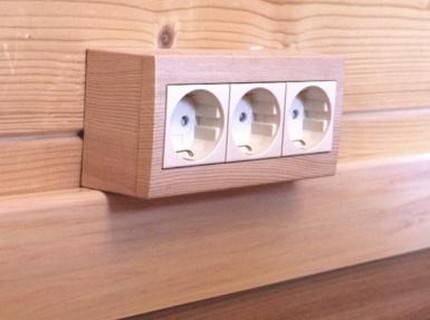

  • Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…


Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

  • Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
  • Собираем в блоке розеток линию заземления;
  • Заводим в подрозетники шлейфы и подключаем контакты к проводке;
  • Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Как установить своими руками?


Для монтажа потребуется чёткое соблюдение нескольких этапов:

  1. разметки;
  2. высверливания углубления под подрозетник;
  3. установка прибора;
  4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

  1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
  2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
  3. При установке в листе гипсокартона используется соответствующая насадка.
  4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

  1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
  2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

  • Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
  • Если другой тип смеси, то высыхание будет более длительным.

Схема подключения


Сначала определяют точное место и ориентацию блока тройной розетки

  1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
  2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
