Пленочный теплый пол: от выбора до монтажа

Основные технические характеристики и потребление

Инфракрасные теплые полы представляют собой пленку, работающую от электрической сети. Напряжение питания составляет 220 Вольт – здесь нам необходим однофазный источник электроэнергии. Но помните, если суммарная потребляемая мощность всей пленки в помещении превысит 3 кВт, придется подводить к ней отдельную линию с защитным автоматом. То же самое относится ко всем другим помещениями.

Мощность инфракрасных теплых полов составляет от 100 до 250 Вт на один погонный метр (а не на 1 кв. м). Ширина пленки варьируется от 50 до 100 см при толщине до 1-2 мм. Материал ее изготовления довольно прочный, но это не значит, что по ней можно ходить – она боится продавливания.

Кроме того, потенциальных потребителей интересует, сколько инфракрасный теплый пол потребляет электроэнергии. Здесь все зависит от мощности применяемой пленки. Например, если в помещении площадью 12 кв. м. проложена пленка мощность 130 Вт/пог. м, то потребление составит 3,12 кВт/ч при непрерывном режиме работы. А так как полы работают не постоянно, а лишь периодически, потребление будет в несколько раз меньшим.

Для того чтобы снизить затраты на электроэнергию, рекомендуем выключать инфракрасные теплые полы в ночное время суток, когда они не нужны.

Чем больше ширина и мощность ИК-пленки, тем выше ее цена. Правильно рассчитав нужную площадь и желаемую температуру в помещении, вы сможете заметно сэкономить не только на стоимости самой пленки, но и на счетах за электричество в будущем.

Цены на инфракрасные теплые полы варьируются в широких пределах и зависят от характеристик выбранного образца. Например, пленка мощностью 110 Вт/пог. м. стоит 270 руб./м. Более мощные и широкие образцы стоят заметно дороже. Также в магазинах можно купить саморегулирующуюся ИК-пленку. Она позволит сэкономить электроэнергию и избежать перегрева.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

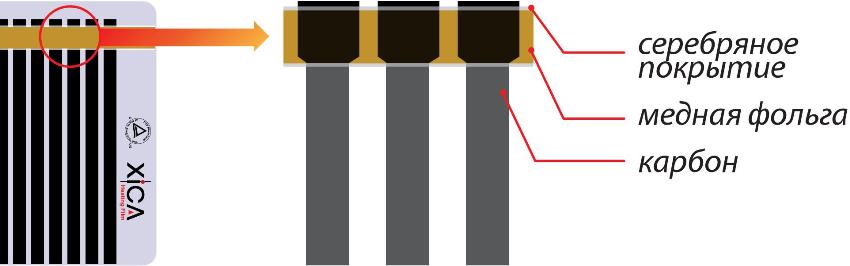

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Достоинства

Данная система имеет массу плюсов. Один из них заключается в том, что пол продолжает функционировать, даже если повредится одна из его секций. Возможен обогрев, как всего дома, так и отдельных его частей, потому что пленку можно разрезать.

Установка данной системы не нуждается в, каких либо, специальных навыках. За несколько часов можно установить её самому, а при переезде в другую квартиру, так же легко демонтировать и забрать с собой.

Теперь о самом главном отличии инфракрасного пола от остальных систем отопления. Этот пол, при всех своих плюсах, оказывает ещё и оздоровительное воздействие на человека. А если точнее влияние не самого пола, а инфракрасного излучения. Данное излучение давно применяют в медицинских целях. Оно укрепляет иммунитет и нервную систему, восстанавливает поврежденные клетки тела и очищает кровь. Все это омолаживает ваш организм, улучшает циркуляцию крови, восстанавливает обмен веществ. И это только небольшая часть воздействия инфракрасного излучения.

Инфракрасный пленочный пол советуют устанавливать в больницах, учреждениях для детей и пансионатах, так как он благотворно влияет на больных и пожилых людей, а также на детей.

Кроме эффекта лечения такой пол также действует как профилактическое средство, предупреждающее заболевания. Ещё он очень хорошо снимает стресс, поэтому пригодится и здоровым людям.

Хочется отметить, что такой пол почти не выделяет электромагнитного излучения, под которым мы, каждодневно, находимся.

Как видим, у такого пола имеется масса плюсов и, почти, нет минусов, так что выбирайте его и не ошибетесь. Удачи!

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

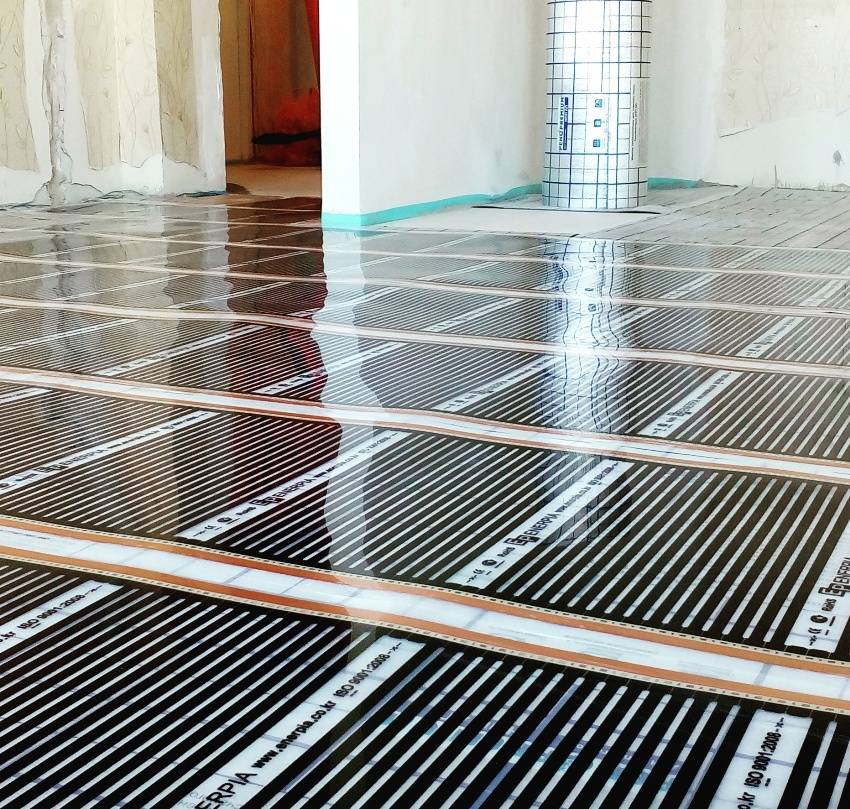

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Материалы для укладки

В базовый комплект пленочного ИК пола входят:

  • термодатчики;
  • терморегулятор;
  • зажимы или клипсы;
  • электрические провода.

В качестве дополнительных материалов необходимо иметь:

Нагревательную пленку. Нужно подбирать материал в зависимости от длины и ширины. Производители предлагают три основных размера ширины — 50 см, 80 см, 100 см. Наибольшая длина отрезка — 8 м. Пленку можно приобрести в нужном количестве, она отлично режется. Главное, чтоб количество погонных метров соответствовало утепляемой площади.
Теплоотражающую подложку. Лучше всего, на лавсановой основе, пенотерм, техническая пробка, НПП ЛП. Количество рассчитать по всей площади, чтобы исключить любые неровности. Материал одновременно может выполнять функции подложки под ламинат. В многоквартирном доме на верхних этажах можно взять утеплительный материал тонкого слоя. Для частного дома или первого этажа нужна прослойка потолще. Это необходимо для экономии электроэнергии. Фольгу брать нельзя!
Терморегулятор. Этот элемент должен быть отдельным на каждую комнату.
Комплект электропроводки. Длина проводов должна соответствовать размещению всех элементов питания — терморегуляторов, термопленки, источников электроэнергии.
Кабель для подключения к сети

Здесь важно учесть значение сопротивления.
Сетку, полиэтиленовую пленку.
Скотч строительный.
Дюбеля.
Изоляцию и специальные контактные зажимы. Количество зажимов нужно взять в точном соответствии с числом кусков нагревательной пленки.
Датчик температуры

Его параметры зависят от количества терморегуляторов.
Листы фанеры. Нужны при установке системы под паркет, ковролин, линолеум.
Листы ГВЛ или стекломагнезитовые. Используются при установке системы под плитку.

На строительном рынке можно найти большой выбор материалов для монтажа ИК теплого пола.

Терморегуляторы

Монтаж теплого пола разрешено проводить только с использованием терморегулятора, идущего в комплекте или специально приобретенного для данных целей.

Существует много разновидностей терморегуляторов — механические, с электронным дисплеем, умные сенсорные модели. Любой элемент предназначен для поддержания заданной температуры на одном уровне. При выборе устройства следует учитывать несколько факторов.

Основной — мощность регулятора. Если требуется обогрев большого помещения, понадобится установить два и больше регуляторов.

Второй фактор — вид прибора:

  1. Механический относится к наиболее простому типу. Используется для небольших помещений — санузлов, балконов, подсобных комнат. Он не имеет возможности точной настройки температуры. Регулировка производится с помощью колесика и клавиши.
  2. Электронный уже оборудован кнопочным управлением и дисплеем. Подходит для использования для любого типа теплого пола — инфракрасного и электрического. Позволит выставит температуру более точно, немного экономит затраты на электроэнергию. Рекомендован для небольших помещений без разделения на зоны.
  3. Программируемый относится к цифровым приборам с инфракрасным датчиком температуры. Экономит до 70% электропотребления. Процесс регулировки происходит с помощью сенсорного дисплея. Особенность модели — возможность установки четырех временных режимов. Есть системы с встроенным недельным программатором, контролирующим температуру нагрева на 7 дней.

В современном строительстве программируемый регулятор считается наиболее оптимальным вариантом.

Подготовка к монтажу

Покупка пленки

Напольный обогрев обеспечивает поддержание комфортной температуры с меньшими энергозатратами

При покупке пленочной системы обогрева нам нужно определиться с оптимальной мощностью пола, и выбрать исходя из этого подходящую модель и длину пленочного рулона. При этом следует учитывать, что для комфортного ощущения воздух в помещении следует нагревать примерно до 21 0С, а пол – до 24 – 26 0С.

Самыми распространенными моделями теплых пленочных полов являются модели с мощностью 150 и 200 Вт/м2. В зависимости от того, для какой цели вы будете монтировать дополнительный обогрев, вам и нужно выбирать соотношение мощности и длины рулона.

При выборе ориентируемся на такую таблицу:

Мощность пола150 Вт/м2200 Вт/м2
Дополнительный обогрев60% площади и более40% площади и более
Основной обогрев90 — 95% площади70% площади и более
Тип помещенияВсе, кроме цокольного этажа, первого этажа и балконаВсе
Рекомендуемое напольное покрытиеЛаминат, ковролин, линолеумКовролин, доска, паркет

При определении площади стоит учитывать только свободное пространство помещения. Так, пол под шкафом, большим комодом или диваном в расчет не принимаем – греть его бесполезно. Кроме того, укладывать термопленку под такими объектами не стоит: она может быть повреждена либо под весом мебели, либо из-за недостаточного теплоотведения.

Не обязательно занимать всю площадь – греть нужно там, где это необходимо

При выборе модели также стоит иметь в виду, что полосы термопленки можно подрезать только по длине. Вот почему ориентировать рулоны придется так, чтобы в помещении помещалось целое их количество. Чаще всего пленку раскатывают вдоль комнаты, чтобы уменьшить число точек подключения.

Оптимальный отступ от стен и тяжелых предметов мебели – 10 – 15 см. При наличии в помещении источников тепла нужно располагать пленку на значительном удалении от них (не ближе 50 см от радиаторов отопления и не ближе 1 м от камина).

Необходимо выдерживать зазор вдоль стен

Цена также напрямую зависит от мощности. Так погонный метр пленки 150 Вт (ширина 50 см) будет стоить примерно 250 -350 рублей, а при мощности в 200 Вт цена изделий такой же ширины возрастет до 450 – 650 рублей.

Подготовка основания

Перед тем как установить плёночный пол и подключить его к сети, нам необходимо выполнить ряд предварительных работ.

Алгоритм зависит от того, какое напольное покрытие было уложено ранее, и от его состояния:

Деревянный пол нужно укрепить

  1. Если планируется отделка старого деревянного пола, обладающего достаточным запасом прочности, то можно обойтись и без демонтажа. В этом случае достаточно укрепить дощатый настил и обработать древесину антисептиками.
  2. В остальных случаях лучше демонтировать покрытие до бетонного основания. Бетон очищаем, сбиваем перфоратором крупные неровности, после чего обеспыливаем пол.

Старый деревянный настил разбираем до основания

  1. Углубления в бетонном полу выравниваем, заливая ремонтным раствором. Щели и трещины расшиваем и тоже заделываем, а затем разравниваем слой раствора.

Бетонный пол ремонтируем с использованием специальных составов

  1. На поверхность пола укладываем теплоизоляционную подложку. Допускается монтаж пленочных полов на рулонное пробковое покрытие, но лучше использовать фольгированный материал. Тонкий утеплитель на основе вспененного полиэтилена укладываем фольгированным слоем вверх, соединяя отдельные рулоны материала металлизированным скотчем.

Соединение рулонов подложки скотчем

  1. На этом же этапе готовим место для установки терморегулятора. Для этого в стене проделываем вертикальную штробу, через которую будем заводить контактный провод. Также к терморегулятору нужно подвести отдельную ветку провода от ближайшей розетки или распределительного щитка.

Штробление стены для установки терморегулятора

Технические характеристики, плюсы и минусы

Технические характеристики пленки на примере Ecoheat

Инфракрасный теплый пол в общем виде обладает такими техническими параметрами:

  • толщина пленки, мм — 0,23…0,47;
  • ширина полотна, мм — 500…1000;
  • длина рулона, м — до 50;
  • напряжение электропитания, В — ~220;
  • температура нагрева, °С — не более 55;
  • время нагрева пленки до максимальной температуры, сек — 20…30;
  • время нагрева напольного покрытия до заданной температуры, мин — не более 40;
  • температура плавления основы, °С — более 210;
  • потребляемая мощность, Вт/час — 25…35.

Инфракрасная пленка укладывается под любой тип покрытия

Сравнивая технические и эксплуатационные характеристики систем электрического отопления, специалисты отмечают ряд преимуществ, которыми обладает инфракрасный теплый пол.

  • Пленка укладывается под любой тип напольного покрытия (ламинат, ковролин и пр.).
  • Монтаж системы отличается простотой и легкостью, так как не требует осуществления предварительных сопутствующих работ (заливка стяжки, затягивание клеем и пр.).
  • Отсутствие стяжки и малая толщина пленки не уменьшают высоту обогреваемого помещения.
  • Простой и быстрый демонтаж системы в случае переезда или перепланировки помещений.
  • Универсальность – пленку можно укладывать не только на пол, но и на стены или потолок. Кроме того ее можно использовать для обогрева хозяйственных построек (гараж, теплица и пр.) и даже крыльца частного дома, что предотвратит его обледенение в зимнее время года.
  • Высокая надежность — гарантийный срок эксплуатации, устанавливаемый изготовителем, достигает 10-ти и более лет.
  • Бесшумность в работе.
  • Коэффициент полезного действия (КПД) системы приближается к 100%, так как потери тепла практически отсутствуют;
  • Равномерное прогревание поверхности пола за короткий промежуток времени.
  • По сравнению с традиционными системами отопления экономический эффект от использования инфракрасного теплого пола достигает 30…35%, а в отдельных случаях, например, при обогреве помещений большой высоты, может составить и 85%.
  • Экологическая безопасность.

Сравнение действия инфракрасного теплого пола и конвекторного обогревателя

Работа традиционных систем отопления основана на принципе конвективного теплообмена. При этом в первую очередь нагревается воздух в зоне нагревателя, который затем за счет турбулентных потоков воздуха перемещается вверх под потолок, а прохладный воздух опускается вниз. Таким образом основная тепловая энергия затрачивается на то, чтобы прогреть подпотолочное пространство.

При обогреве помещения системой «Инфракрасный теплый пол» дело обстоит несколько иначе. Тепло, излучаемое нагревателем, не греет воздух, а сразу передается напольному покрытию и предметам, его окружающим. Именно в этой зоне находятся люди. Воздух нагревается от теплых предметов. У поверхности пола температура воздуха соответствует температуре нагретого пола, теплый воздух начинает равномерно подниматься вверх, постепенно отдавая тепло находящимся в комнате предметам. Таким образом все полезное тепло концентрируется в зоне нахождения человека (1,2…2,0 м).

В таком помещении человек дышит свежим и достаточно влажным воздухом. Ведь инфракрасное излучение, в отличие от других видов обогрева, не сжигает кислород, а значит в помещении отсутствуют продукты его сгорания и неприятный запах. Во время работы системы отсутствуют турбулентные потоки воздуха, что уже само по себе препятствует распространению пыли.

Как и любая другая система, инфракрасный теплый пол не лишен недостатков:

  • возможность механического повреждения тонкой пленки при неаккуратном выполнении монтажных работ;
  • неправильный монтаж и нарушение правил эксплуатации могут привести к возгоранию пленки;
  • после выключения системы помещение быстро остывает;
  • высокая стоимость системы.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Какие преимущества и недостатки имеет инфракрасный пол

Греющая пленка обладает массой преимуществ, благодаря которым она востребована повсеместно и используется не только в квартирах и частных домах. К преимуществам можно отнести наличие легкости в монтаже, так как не требуется укладывать бетонную стяжку.

К плюсам относят сочетание возможности сочетать систему теплого полы с любым видом напольного полотна, например, керамической плиткой и даже ковролиновым покрытием, с минимальной толщины пленки, которая не повлияет на уровень пола.

Главное преимущество инфракрасного пола заключается в том, что его легко монтировать

Достоинства еще и в:

  1. Низкой инерции нагрева, за счет чего происходит быстрое разогревание и пленки и помещения.
  2. Износоустойчивости к повышенным нагрузкам, оказывающимся на финишную отделку.
  3. Равномерности прогревания помещения.
  4. Износоустойчивости к резким перепадам температуры.
  5. Оптимальной стоимости.
  6. Возможности существенно снизить расход электричества при обогреве помещения на 30%.
  7. Возможности установить подогрев на стену.
  8. Низкой интенсивности электромагнитного поля.

Актуально и отсутствие пагубного влияние на здоровье человека, способность устранить из помещения неприятный запах, и исключение пересушки воздуха в помещении, что позволяет создать оптимальный микроклимат. Установка, подключение и демонтаж проводится легко, просто и быстро, а потому не потребуется обращаться к квалифицированным специалистам.

Статья по теме: Сколько потребляет электрический полотенцесушитель: методика расчета

Критерии выбора

Важными факторами выступают следующие технические данные.

Рабочее напряжение. Оптимальные значения 220-240 В.

Потребляемая мощность. Показывает сколько электроэнергии необходимо. Минимальное значение в пределах 150 Вт на квадратный метр, максимальное 230 Вт.

Температура нагрева для систем отопления и поверхности пола над системой. Большинство электрических полов предназначены для обогрева поверхности до 30-35 градусов. Рекомендации профессионалов сводятся к тому, что этого достаточно для ощущения окружающей обстановки комфортной. Кроме того, если цифры выше, больше энергопотребление, экономить не получится.

Скорость обогрева. В среднем 15-20 минут.

Размеры (длина и ширина). На рынке представлена минимальная ширина полосы 38 см, максимальная – 1 метр. Длина рулонов достигает 150 метров. Если необходимо обрабатывать нестандартные площади, делать изгибы, то следует поинтересоваться каков шаг отреза. Есть куски, измеряемые квадратными метрами, которых хватает на целую комнату, не разрезая.

Толщина материала. Современные экземпляры ограничиваются несколькими миллиметрами.

Длина ИК волны. Пожалуй самый важный показатель, так как короткие волны вредны для здоровья. Оптимальные параметры от 5 до 20 мкм.

Греющий элемент. Карбон или графит.

Функции безопасности

На что обратить внимание: дополнительная изоляция, защита от перегрева, саморегуляция, огнеупорность, заземление.

Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж.

Востребованность инфракрасных полов для квартир

В первую очередь все отмечают основное достоинство – простота укладки такого покрытия. Монтаж не представляет большой сложности, поэтому многие хозяева справляются с ним самостоятельно или нанимают одного мастера. Усилия, как при капитальном ремонте, бригада рабочих и длительное время здесь не требуются.

Например, можно улучшить климат в одной комнате. Зачастую это детская. Достаточно аккуратно снять напольное покрытие, уложить систему инфракрасного обогрева, а затем просто зафиксировать тот же самый финишный слой.

Нередко встречаются рекламные статьи, обзоры, в которых менеджеры приводят в роли главного плюса целебные свойства инфракрасного луча: он обеззараживает воздух, уничтожает микробы. Но данный фактор трудно назвать основным, и у потребителей подобная реклама не вызывает большого доверия. Сложно привести примеры, чтобы было очевидно именно такое действие теплых полов.

Важный момент! Инфракрасные покрытия вполне можно использовать в роли теплых полов на ступенях, крыльце. Система превосходно справляется с наледью, а морозы, скачки температуры ей не страшны.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
