Как аккуратно связать электропровода с помощью копеечных пластиковых стяжек

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.

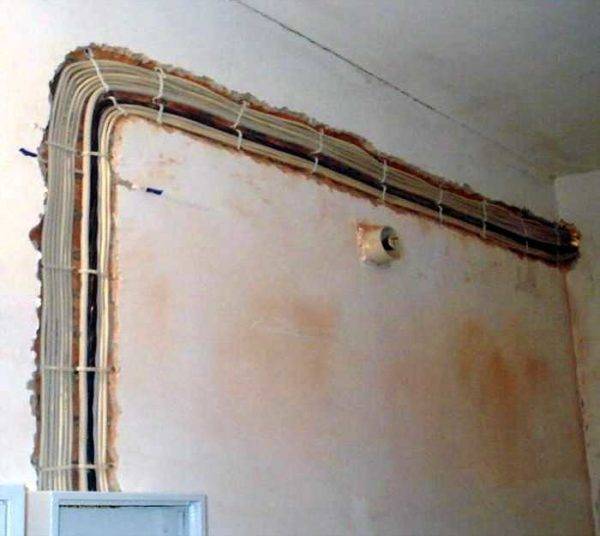

  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Липучки кабельные стяжки съемные

Для чувствительных товаров это Кабельные стяжки на липучке дешевле в качестве жестких стяжек PA6.6. Чувствительные кабели, оптоволоконные кабели, телекоммуникационные или сетевые кабели поставляются с хорошие кабельные стяжки лучше защищены липучкой. Они не могут быть разорваны или согнуты. Благодаря технологии Velcro они могут использоваться многократно и представляют собой рациональное решение для кабельных соединений в сценической технике, строительства выставок и комплектации кабелей для ПК или hi-fi. Эти текстильные ремни могут быть обработаны быстро и легко, не требуют инструментов и устойчивы к старению. Их можно использовать несколько сотен раз.

Основные способы

Жилы из одного металла, например, медные провода, допускается скручивать между собой напрямую. Наиболее распространены следующие:

  • простая скрутка;
  • бандажная;
  • скрутка желобом.

Простая правильная скрутка электрических проводов известна каждому электрику, кто однажды своими руками соединял их между собой. Для двух жил с сечением более 4 кв. мм. нужен бандажный способ, при котором обвязывают третьим проводом. Скрутка желобом – метод соединения алюминиевых проводов, когда концы изгибают крючком, перецепляют и обматывают.

При соединении меди и алюминия, имеющих разное сопротивление, обязательно используется дополнительный проводник. Это может быть латунная трубка, соединительная колодка или накидная клемма. Применяют и резьбовые соединения с обязательным использованием дополнительных шайб с разрезом. В таких соединениях нужно увеличить площадь контакта, что достигается расплющиванием жил и снижает сопротивление проходящего тока.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

  • клеммных колодок Wago;
  • опрессовки гильзами;
  • пайки;
  • скрутки;
  • изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Материал

Дюбель – хомуты изготавливаются из таких материалов, как пластик и металл.

Самым популярным материалом для изготовления пластиковых дюбель-хомутов является нейлон. Материал легко выносит большую физическую нагрузку и высокие температуры. Однако, крепеж подходит только для монтажа проводов и не нагревающихся труб.

Полипропиленовые изделия также чувствительны к свету, однако могут иметь в своем составе специальные добавки, предотвращающие их порчу. Однако применение таких добавок существенно увеличивает их цену.

Для металлических изделий используется оцинкованная сталь, а также латунь.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Типы хомутов и их конструкция

Кабельные хомуты разные по длине с шириной. Данные параметры зависят от нагрузки. Стяжки могут быть соединены друг с другом для получения более длинной крепежной конструкции.

По типу бывают наружными и внутренними, одноразовыми и многоразовыми.

По виду бывают термостойкими, монтажными, анкерными, усиленными, дюбельными, двойными замковыми, дюбельными, шариковыми разъемными, шариковыми шильдиковыми, кабельными горизонтальными и замковыми. Также бывают кабельные стяжки с рычагом для открывания и с площадкой для крепления.

Вам это будет интересно Описание провода ВВГНГ

Конструкция стандартных хомутов

Одноразовые

Одноразовые хомуты быстро и надежно комплектуются в жгуты, фиксируются в какой-то конструкции. Можно соединить несколько штук для повышения общей протяженности. Благодаря этому решаются любые задачи кабельного монтажа с любой толщиной.

На одной стороне находится замок, на другом — выступы, обеспечивающие хомутовую застежку в замке. Их применение оправдывается с финансовой стороны.

Обратите внимание! Одноразовая стяжка затягивается с помощью специального инструмента, который позволяет затянуть нажатием на курок с определенным усилием и обрезками около основания. Одноразовые модели

Одноразовые модели

Многоразовые

Существуют многоразовые кабельные хомуты, которые можно снять, разрезать и сменять. Их можно открывать и использовать пару раз, не повреждая их. Фиксируются с помощью специальных инструментов. Инструменты обеспечивают необходимое натяжение, гарантируют профессиональное качество, обрезают стяжку и захватывают нажатием на курок.

Многоразовые модели

Варианты крепежа для прокладки кабеля

Рассмотрим основные методы, позволяющие закрепить провода при помощи перфоратора.

Дюбель-стяжка для фиксации плоского и круглого проводов

Для начала следует просверлить отверстие диаметром 6 мм. Затем уложите кабель внутри хомута и затолкайте или забейте его в отверстие. Это экономичный, оперативный подход, исключающий выпирание деталей при установке в штробах на стенах. Вариант подходит для крепления гофрированных труб.

Кабель-стяжка с наличием отверстия под дюбель

Еще один экономичный способ, поскольку затраты на покупку расходных материалов минимальны. Возьмите пластиковый дюбель (больше вам ничего не понадобится). Занимает минимальную площадь.

Монтажная площадка квадратной формы

Начало аналогично первому варианту: просверлите отверстие на 6 мм, забейте внутрь него деревянный чопик или пластиковый дюбель-хомут, после чего шурупом привинтите прижимную пластину к стене. Далее кабель прижимается к пластине при помощи обычной стяжки.

Клипсы под гофрированную трубу

Клипса крепится при помощи дюбеля и ввинчиваемого в него самореза. Размер клипсы зависит от габаритов гофрированной трубы. Главное преимущество – возможность собирать клипсовые блоки, соединяемые замками. Из блоков можно создавать сложные электрические системы.

Металлическая скоба

Если провод размещают внутри металлического рукава, то крепить его следует с помощью скоб. Как и в случае с клипсами, их размер зависит от габаритов защитного элемента (металлорукава).

Площадка с самоклеющейся подложкой

Если провода прокладываются по металлической поверхности, которую нельзя сверлить, то единственным выходом станет применение самоклеющихся площадок. Их конструкция подразумевает использование клейкой подложки, спрятанной под защитной пленкой. Удалите ее и прикрепите изделие на чистую поверхность. Для фиксации кабеля применяют обычные стяжки. Подобный способ монтажа актуален для больших электрощитовых.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

  1. Толщина кабеля.

Тип полов.

Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Лучшие кабельные крепления в сравнении

Первоначально изобретенные для связывания кабелей, кабельные стяжки быстро начали свое триумфальное шествие во всех отраслях, от промышленности до садоводства и до наших домов. Кабельные стяжки являются одними из самых популярных креплений, когда речь идет о связывании, подвешивании или креплении.

Das Предложение кабельной стяжки в торговле очень большой. Поэтому мы имеем один раз лучшие кабельные стяжки посмотрел, чтобы познакомить вас с преимуществами каждой версии. В нашем руководстве вы узнаете больше.

  • отсортировано по цветам для комплектации всех кабелей и шнуров в офисе и дома

Наша сравнительная таблица для Сравнение кабельных стяжек не заменяет одного Проверка кабельной стяжкив котором Победитель теста кабельной стяжки можно рекомендовать Чтобы увеличить добавленную стоимость для наших читателей, мы можем дать ссылку на внешнюю проверку кабельных стяжек из надежных источников. Только вы решаете, какая модель ваша личная Победитель теста кабельной стяжки вирд.

Факторы, сокращающие срок службы КС

  • Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
  • Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
  • Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
  • КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
  • При превышении расчётной нагрузки стяжные ленты рвутся;
  • Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

Особенности подключения светодиодных лент

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

  1. Скрутка;
  2. Пайка;
  3. Сварка;
  4. Использование клеммников, колодок;
  5. Использование самозажимных клеммников;
  6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

  • поражение током;
  • отравление токсичным дымом горения изоляции;
  • пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

  • одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
  • диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

  • выполнен из негорючего материала
  • подходят все кабельные стяжки шириной включительно до 9мм
  • одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

  • очень удобен для применения на потолке
  • не требует наличия дополнительных стяжек
  • можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

  • применяется при параллельной прокладке кабелей или труб
  • подходит для гофры и труб d=16-28мм
  • при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

  • подвес производится на резьбовую шпильку
  • широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
  • не предназначен для длительной работы на улице, только в помещении
  • для организации одного подвеса требуется не менее 5 элементов подобного крепежа
  • один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

  • изготовлена из прочного материала полиэстера
  • ширина ленты 19мм, толщина 1,2мм
  • в основном распространен при крепеже по полу
  • забивается непосредственно гвоздями в закрепляемую поверхность
  • подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

  • позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
  • простая разборная конструкция с защелкой
  • применима как на потолке, так и на стенах
  • максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

  • оцинкованный с антикоррозийной защитой
  • рекомендованная нагрузка для одиночного зажима до 5кг
  • рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

  • длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
  • оцинкованная поверхность защищающая от коррозии
  • скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
  • диаметр резьбы 6мм
  • рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
  • для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.


Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.


Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Стяжки любого типа — с дюбелями, монтажными площадками и т.д. Можно подобрать подходящего размера  типа клипсы. Сделать самодельный крепеж. Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Чем опасна скрутка

Опасность скрутки заключается в высоком сопротивлении в месте контакта. Кроме того, если скрутка выполнена некачественно, то она будет нагреваться, а сопротивление будет становиться ещё выше. Место контакта играет роль низкоомного резистора, под воздействием электрического тока в нём выделяется избыточное тепло, которое способствует окислению соединения и дальнейшему ослаблению контакта. В конце концов, соединенные таким образом провода могут просто обгореть. Как правило, именно обгорание проводов в месте скрутки становится причиной появления неисправностей элементов сети и коротких замыканий проводки. В самых экстремальных случаях обгорание проводов в месте скрутки может привести даже к пожару.


Обгорание проводов в месте скрутки может привести к пожару

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
