Крепление и крепеж для кабеля

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

  • Сначала проводится разметка маршрутка прокладывания проводки.
  • Далее следует разметить расположение и установить распределительные и проходные коробы.
  • Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
  • Все вихляния проводки требуется выполнять под углом в девяносто градусов.
  • При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
  • Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
  • Потом нужно провести заземление.
  • Наконец, последним этапом происходит проверка целостности получившейся проводки.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

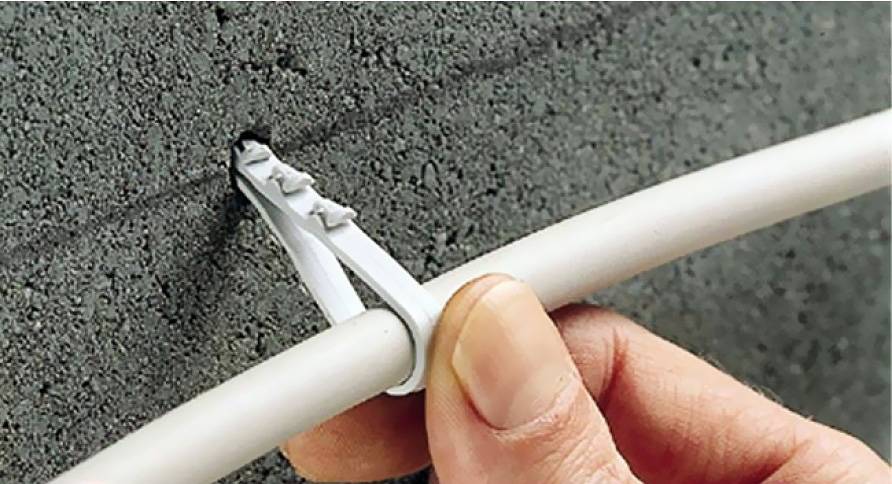

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

  • Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
  • За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки

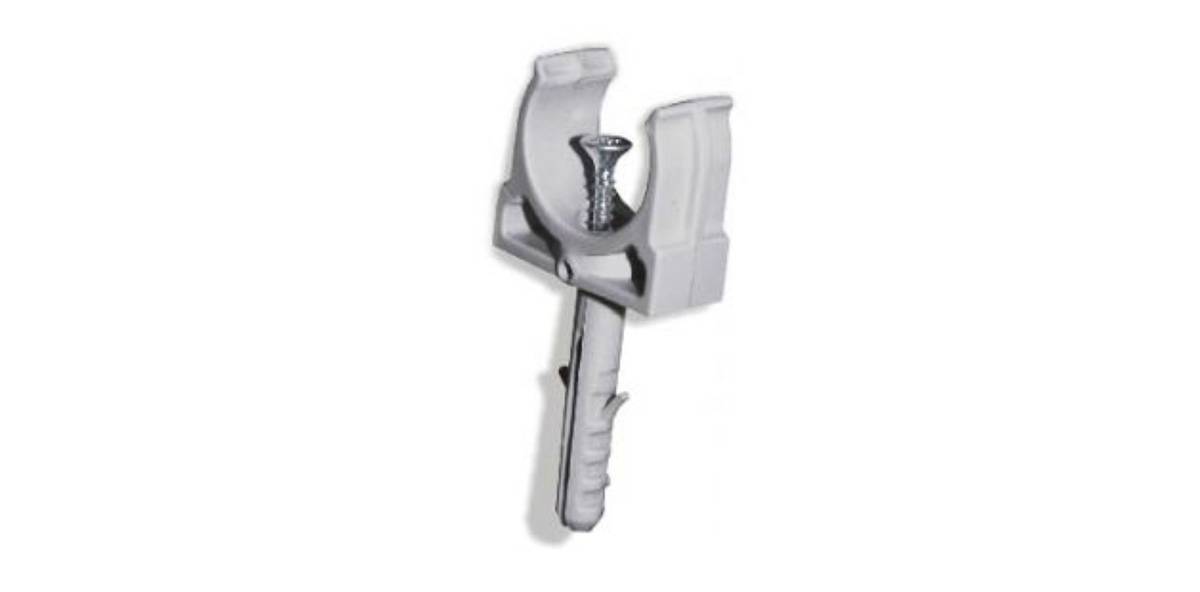

Установочная площадка

Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Особенности выбора дюбель-хомута

Для крепления проводов и кабелей важен правильный выбор вида наружного крепежа. Это зависит, прежде всего, от диаметра проводной продукции, её удельного веса, структуры стен и потолка.

Конструкция

Принцип строения пластикового хомута для электропроводки заключается в том, что петля охватывает кабель и в конце складывается в стержень (дюбель) с внешними шипами. Простейшая конструкция дюбель-хомута представляет собой полосу из ПВХ шириной 6-8 мм, которая сложена в форме зубчатого стержня.

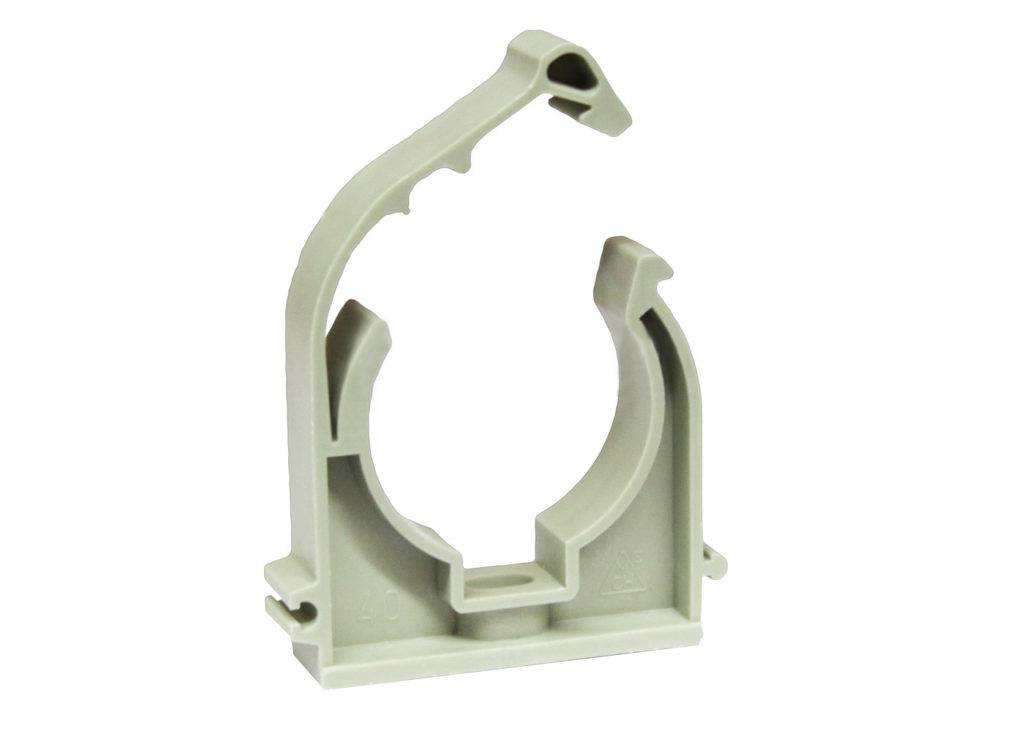

Пластиковый держатель

Анкерный крепёж, предназначенный для удержания кабеля большого сечения или сразу нескольких проводов, выглядит в виде двух прорезиненных металлических полуколец, где нижний элемент имеет металлический резьбовой держатель. Полукольца смыкаются винтами, продетыми через отверстия в отливах сегментов. Крепёж комплектуется пластиковыми дюбелями.

Дюбель-хомуты для крепления кабелей обладают немалыми достоинствами:

  • пластиковые изделия избавляют от массы отдельных деталей, таких как хомуты, дюбели и шурупы;
  • простота монтажа значительно сокращает сроки монтажа провода на стене и на потолке помещения;
  • ПВХ изделия выдерживают температурный диапазон от -40 до 800С;
  • хомуты нечувствительны к ультрафиолетовому излучению;
  • в случае ремонта крепёж легко и быстро демонтируют;
  • виды изделий рассчитаны на различные нагрузки в зависимости от сечения проводников.

К недостаткам относится следующее:

  • при высокой температуре пластиковые элементы могут деформироваться;
  • установка анкерных хомутов возможна только в бетоне и кирпичной кладке;
  • наружный крепёж не применяется в квартирах и помещениях общественных зданий.

Применение

Пластиковые дюбель-хомуты рассчитаны на крепление кабеля к стене диаметром до 25 мм. Петлевидные элементы изготавливают чаще всего из нейлона. Их применяют для того, чтобы закрепить провода на вертикальных ограждениях. На внутренней стороне скобы изготовитель часто указывает диапазон размеров поперечного сечения кабеля или группы проводов. Например, надпись 11-18 мм означает, что хомут не удержит проводник диаметром 20 мм.

Для электропроводки по потолку используют крепёж, состоящий из отдельного пластикового дюбеля и стяжки, которая крепится шурупом или продевается через пазы опорной площадки.

Для тяжёлых кабельных сетей устанавливают анкерные металлические дюбель-хомуты. Для этого перфоратором сверлят бетон, кирпич, газобетон.

Важно! Крепление кабеля к потолку и стенам из дерева представляет собой гвоздь с пластиковой или металлической планкой. Гвоздевые скобы применяют для монтажа проводки не только по дереву, но по фанере и ДСП

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

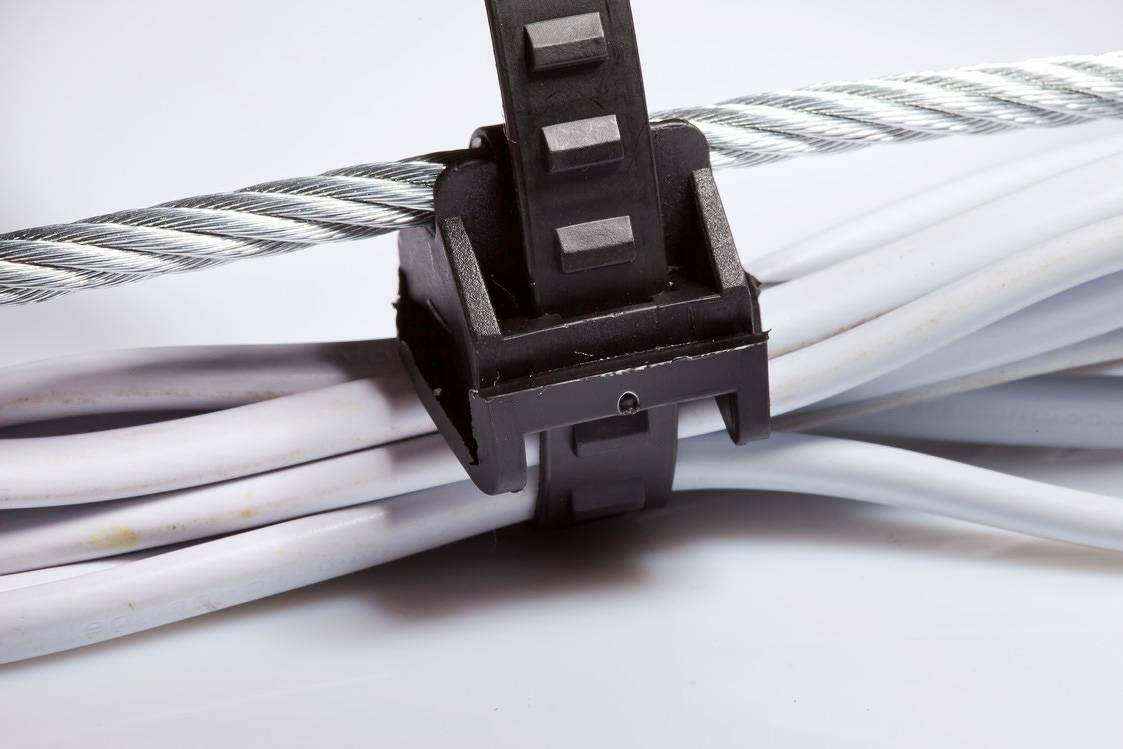

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

  1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
  2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

  • его отключение от защит;
  • или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Крепление лотка к потолку и потолочным конструкциям

Нажмите на картинку для перехода к соответствующей схеме



Крепление к потолку с помощью кронштейна и стойки



Монтаж лотка с помощью монтажного профиля и стойки



Крепление к потолку на с-образном подвесе



Монтаж лотка к потолку с использованием шпильки



Использование перфоленты для монтажа лотка



Монтаж к профнастилу



Крепление кабельной трассы к потолочной балке



Монтаж лотка к потолку с помощью шпильки и скобы

Рекомендации при способе крепления лотка на потолочные стойки:

Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.

  1. Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
  2. Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
  3. Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты:

  1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
  2. Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
  3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
  4. Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).

В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Об использовании шпилек и монтажного профиля:

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками.

Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Крепление к столбам и стенам при воздушном способе монтажа

Далеко не всегда провода полностью лежат на конструкциях. Немалый объем разводки выполняется воздушными линиями. Это необязательно магистральная высоковольтная прокладка. Провода протягивают по воздуху между отдельными постройками на предприятиях, между домами городов и поселков.

Возникающие при этом трудности заключаются в том, что токопроводящие жилы кабелей изготавливают из меди или алюминия. Металлы эти мягкие, на больших расстояниях не способны выдержать усилия от веса и натяжения кабеля. То же касается и изолирующего покрытия. Оно сделано из прочного пластика, однако, растягивается под большим весом. Более того, высокую нагрузку нейлон или силикон изоляции могут не выдержать и порваться.

Само крепление провода к столбу или стене должно быть надежным, не создающим при этом риска повреждения изоляции или самой токопроводящей жилы.

Выходов из ситуации несколько:

  1. На больших промежутках для крепления используют предварительно натянутые тросы или стальные ленты, к которым провода крепят с помощью специальных хомутиков.
  2. Используют технологию СИП — самонесущих изолированных проводов. Это обычный кабель, однако, кроме токопроводящих жил, он имеет внутри прочный стальной тросик, который воспринимает основную нагрузку.
  3. Если прокладка выполняется на небольшие промежутки, где хватает прочности самого кабеля, используют специальные анкерные крепления. Они аккуратно, но надежно удерживают кабель, не повреждая его.

Как правило, без системы дополнительного подвешивания прокладывают времянки или неответственные элементы сети.

Современные приспособления для крепления кабеля просты и надежны. А способ их использования обычно интуитивно понятен даже неспециалисту. Но не стоит этим обманываться. Электромонтажные работы –– сложное и ответственное дело, заниматься которым должны специалисты. Разумеется, заменить лампочку в светильнике или подвесить бытовую люстру не проблема для домашнего мастера. Но если речь идет о серьезных монтажных работах, дело лучше доверить профессионалам.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.


Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладкиРазновидность провода
СиловойИнформационный
Горизонтальный участок350250
Вертикальный участок500350
В обе стороны от вершины угла при повороте на 90 градусов7050

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

Строение дюбель-хомутов

По сути, изделие состоит из двух отдельных электротехнических компонентов. Кабель притягивается к установленному в стене дюбелю при помощи хомута – регулируемой пластиковой скобы. Монтаж состоит из двух этапов:

  1. На первом дюбель забивается или закручивается в стену (где заранее проделывается подходящее по размеру отверстие).
  2. На втором хомут продевается через дюбель и притягивает кабель к стене.

Самый простой дюбель-хомут состоит из изогнутой пластиковой полоски шириной 7-9 мм с наличием зубчиков.

Достоинства и недостатки

Достоинств у данного способа много, но мы перечислим несколько основных:

  • экономичность – для монтажа нужно купить одну деталь (не требуется комплект из трех отдельных – шурупа, дюбеля и хомута);
  • простота и удобство монтажа – нужно зафиксировать одну деталь, а не три отдельные;
  • для производства изделия берут полиамидный пластик, выдерживающий экстремально низкие и высокие температуры (обычно диапазон составляет от -45 до +85 град. Цельсия);
  • защита от ультрафиолетовых лучей;
  • свободный доступ к проводам, при необходимости – быстрый и своевременный ремонт;
  • высокая кабеленесущая способность.

Из недостатков выделяются следующие:

  • несмотря на то, что пластик не поддерживает горения, при воздействии высоких температур происходит его деформация;
  • неактуально для жилых комнат, квартир и частных домов в целом, поскольку открытая прокладка кабеля здесь практически не используется.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Watch this video on YouTube

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Как выполнить монтаж СИП кабеля от столба к дому

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Способы соединения провода СИП с разными кабелями

Основные технические характеристики силового кабеля АВВГ

Что такое дин рейка?

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо разметить трассу электропроводки. Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

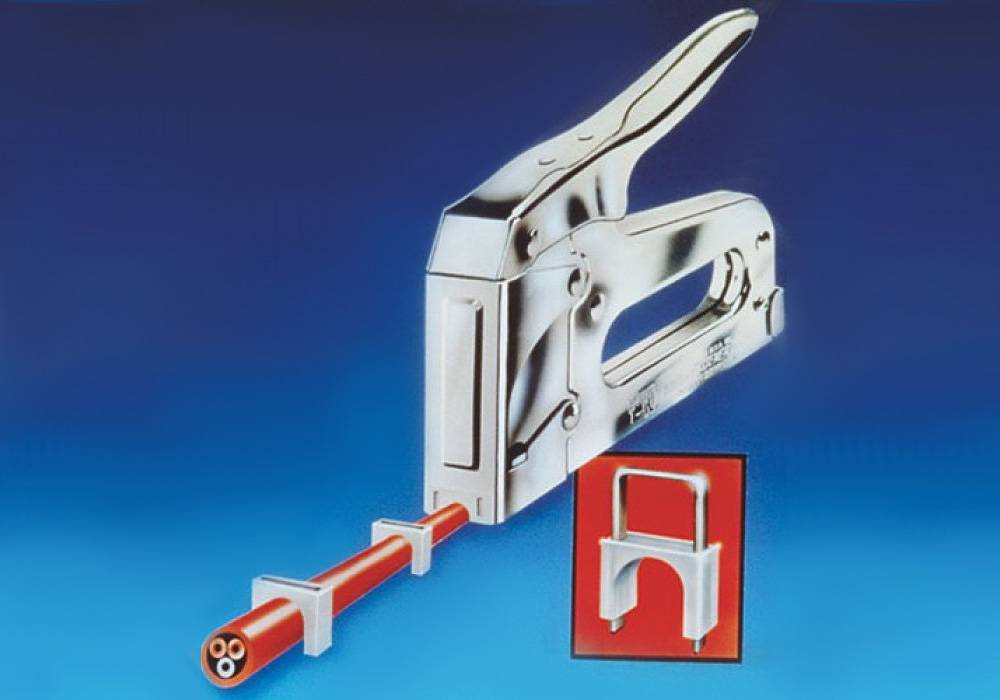

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

  • дюбелем;
  • саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Использование инструмента для затяжки лентыс бугелями и скрепами

Назначение скреп и бугелей – фиксация стальной полосы на опоре. Элемент надевается на металлическую ленту, которая охватывает круглый или квадратный столб, свободный конец загибается на скрепу и забивается молотком.

При закреплении бандажныхлент с помощью бугеля или скрепы, бандажная машинка не оставляет на металле растяжек, способных снизить прочность креплений.

Чаще всего скрепы ставятся на промежуточных столбах, где СИП кабель не растягивается и не испытывает фронтальных нагрузок. А бугели устанавливаются на анкерных опорах, размещенных в поворотных точках, в конце и начале трассы, на пересечениях автотрасс, линий ж/д. Они воспринимают повышенную нагрузку под силой тяжести самонесущего изолированного провода.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
