Навес из профильной трубы своими руками

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Выбор конструкции

Декоративный навес отлично впишется в придомовую территорию, но потребует большого умения при самостоятельной работе. Виды конструкций каркасов, доступных домашним мастерам, следующие:

Опорный односкатный. Представляет собой прямоугольную конструкцию с наклоном стропильной системы в одну сторону. Совершенно простая конструкция, для работы используются стойки сечением 80 мм и обрешётка из трубы 20 мм.

Арочный. Стойки образуют «коридор», кровля же состоит из нескольких металлических дуг, укреплённых фермами и обрешёткой. Конструкция сложная, но интересная. Варьировать рисунок можно при помощи труб.

Двускатный навес – крыша идентична форме кровли деревенского дома. Не более сложная конструкция, чем односкатный навес. Лёгкий сход снега с кровли обеспечен, но важно правильно рассчитать нагрузку.
Вогнутый. Такая форма чаще всего монтируется в виде козырька над входными дверями. Декоративный и несложный каркас требует дополнительного действия – точного симметричного изгиба.
Куполообразный. Такая конструкция идеальна для места отдыха, барбекю. Части стропильной системы сходятся в одном центре, образуя красивую форму.

Ниже будет описана инструкция по изготовлению арочного каркаса самостоятельно. Такая форма пользуется популярностью, а вкупе с правильно выбранным материалом для покрытия кровли производит впечатление. На его основе можно изготовить и описанные формы.

Выбор материала

Расчёт конструкции навеса – первейшая задача строителя. Если конструировать объект без использования специальных знаний и таблиц, составленных специалистами, то несущая способность навеса станет растратой средств и угрозой для окружающих.

Для стоек и стропильной системы металлического каркаса используют профильные трубы. Их форма может быть овальной, квадратной, прямоугольной. Толщина стенок от 2 до 15 мм.

Чтобы выяснить, какая из них подойдёт для частного навеса, предназначенного для стоянки авто, места для отдыха или барбекю, ниже представлена таблица рекомендуемых значений

Важное условие – реальная нагрузка может быть меньше заявленных значений, больше – никогда, иначе есть риск перелома

Поэтому следует заранее знать массу снега и ветровую активность региона. Обычно такие данные содержатся в архитектурных отделах города. Итак, расчёт на трубу квадратного сечения:

Сечение и толщина стенок, мм	Максимальная нагрузка, кг
Длина, м	1	2	3	4	5	6
40402	708	172	71	34	15	4
40403	948	230	95	45	20	5
50502	1164	285	119	60	30	13
50503	1614	395	166	83	42	18
60602	1713	421	179	92	49	25
60603	2392	588	249	128	68	34
80803	4491	1109	477	251	143	81
1001003	7472	1850	802	429	252	151
1001004	9216	2282	989	528	309	184
1201204	13725	3338	1483	800	477	295
1401404	19061	4735	2068	1124	678	428

Далее расчёт на трубу прямоугольного сечения:

Параметры прямоугольной трубы, мм	Максимальная нагрузка на широкую сторону, кг
Длина, м	1	2	3	4	5	6
50252	683	166	68	33	15	5
60402	1254	307	129	65	34	16
80402	1910	470	201	104	57	30
80403	2671	657	280	145	80	42
80603	3582	883	379	198	111	61
100504	5488	1356	584	308	175	100
120803	7853	1946	845	454	268	165

Сварочный аппарат и электроды.
Металлические уголки и косынки.
Болгарка с алмазными дисками.
Дрель с победитовыми свёрлами.
Приборы измерения и уровень.
Молоток.
Средства индивидуальной защиты при работе со сварочным аппаратом.

До начала работы следует определиться с основанием. Когда стойки будут забетонированы, то процесс сварки пройдёт по-другому, чем если собирать конструкцию на земле. Далее как сварить навес своими руками – инструкция.

Как рассчитать металлическую ферму для навеса из профильной трубы ↑

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку
Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.

Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.

Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната. Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных

Все что при этом важно, так это только то, как правильнорассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

определяют величину пролета, соответствующую техзаданию;
чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку
Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

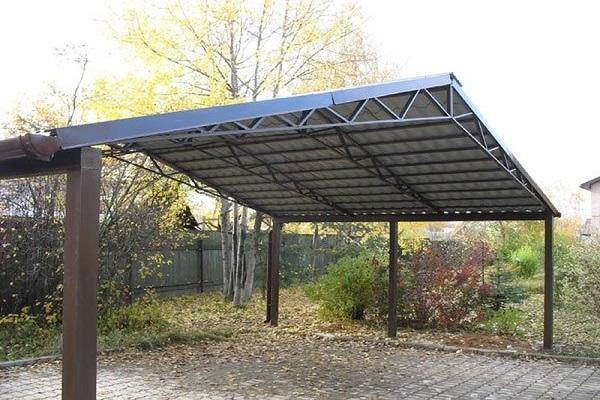

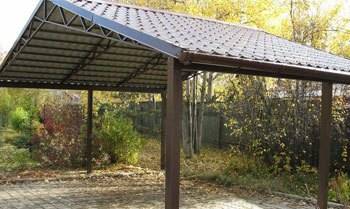

Три причины сделать навес для авто из профнастила

Раз вы читаете эту статью, то, скорее всего, уже либо решили использовать металлопрофиль для строительства навеса, либо серьезно думаете над этим. В любом случае эта тема для вас не нова

Поэтому для тех, кто еще сомневается, перечислим только три ключевые причины поставить навесы для авто из металлопрофиля, и перейдем к более важному — инструкции по строительству

Итак, первая причина — простота монтажа. Чтобы сделать такую постройку на участке, нужен один, максимум два дня. Ну и терпение подождать неделю-две, пока бетон наберет прочность.

Вторая причина — навесы для автомобилей из профнастила очень прочные. Что может быть надежнее воздушного металлического каркаса со скатной крышей, которая закрыта стальными профилированными листами? Ветер будет просто беспрепятственно проходить сквозь такой каркас, а его несущей способности хватит, чтобы удержать на крыше полуметровый слой снега и даже больше.

Большой двускатный навес для техники и автомобилей

Наконец, третья причина — цена. Навес из дерева, газоблока или, тем более, кирпича будет стоить в несколько раз дороже. Особенно если нанимать профессиональных каменщиков для кладки. Профнастил же в принципе недорогой материал. Кроме того, мы еще и расскажем несколько тонкостей и секретов, как сделать навес для машины своими руками дешево без особых потерь в долговечности. Но об этом — в самом конце. А пока начнем с основ.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Какие бывают навесы

Казалось бы, чего только не навыдумывали современные разработчики, а между тем, если вы захотите построить навес у вас будет выбор только между двумя принципиально различными конструкционными материалами. Между

Металлом
И деревом

Если бы мы до сих пор жили в Союзе, инженеры, несомненно, внесли бы в этот список еще и железобетон, но без идеологии нет такой мотивации, а потому сегодня для столь легких строений ЖБИ не используют.

Но вернемся к реальной номенклатуре.

Деревянные навесы

До недавнего времени деревянные навесы считались чуть ли не единственным вариантом подобных сооружений, применяемых в частном строительстве, ведь бля их изготовления ненужно было обзаводиться дорогим электроинструментом. Топор, молоток, пила, ну может быть еще дрель и рубанок — все это всегда можно было найти в мастерской любого, хоть немного умеющего работать своими руками дачника. А вот болгарка, инверторный сварочный аппарат, шуруповерт… все эти инструменты стали доступны рядовому потребителю всего каких-то 15-20 лет назад.

Но это не означает, что дерево сразу же сдало свои позиции. Посмотрите следующие фото.

Очень даже красиво и современно. Но между тем нельзя не отметить и недостатки таких конструкций.

Массивность

Чтобы деревянный навес успешно сопротивлялся ветровым и снеговым нагрузкам, его детали должны иметь солидный запас прочности, что, в конечном счете, выливается в их объём. Конечно, в этом есть и свой шарм, но факт есть факт и если вам нужна воздушная конструкция, выбрать придется металл.

Недолговечность

При прочих равных деревянные изделия прослужат намного меньше металлических. Грибки, насекомые вредители, перепады влажности и температуры – все это укорачивает срок жизни природных материалов. И хотя люди научились сводить к минимуму губительные действия окружающей среды, но все же полностью нивелировать не смогли. Защищенная же от коррозии сталь будет стоять столетиями.

Трудоемкость

С появлением современных электроинструментов работать с металлом стало гораздо проще, нежели с деревом. А изготовить сварной шов стало гораздо дешевле и легче чем связать две балки надежным болтовым соединением. Кроме того, маталопрофиль никогда не поведет, он не треснет по волокнам, не сломается на сучку. Пересмотрите еще раз выше представленные деревянные навесы. Чтобы изготовить их нужно быть действительно высококлассным мастером.

Размер профильной трубы для навеса. Односкатный навес

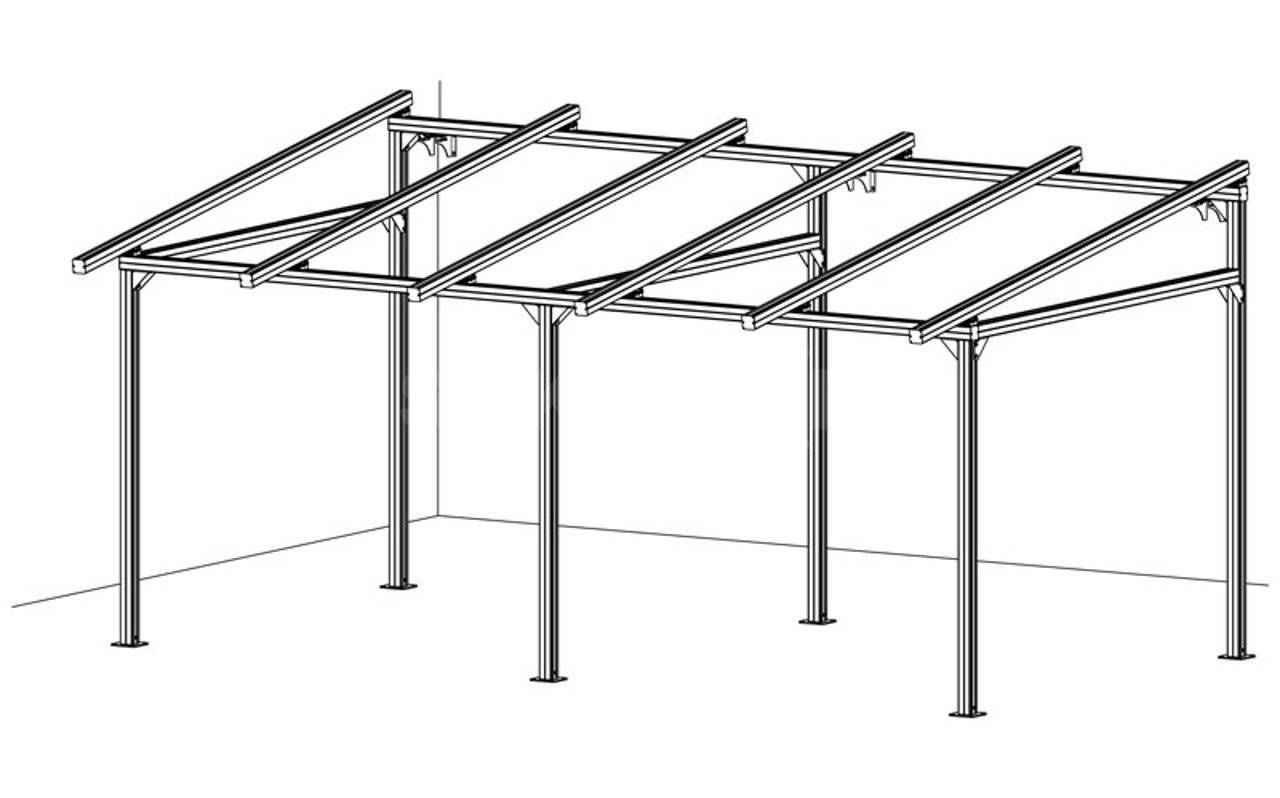

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Следует правильно рассчитать угол наклона, иначе снег будет задерживаться на конструкции и перегружать навес.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

Экологичности.
Долговечности.
Стойкости к ультрафиолету.
Стойкости к низким температурам.
Долговечности.
Прочности.
Приемлемой стоимости.
Простоты в уходе.
Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Навес для машины из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Навес к дому из металлопрофиля

Пристроенный навес к дому с одной стороны проще и функциональнее отдельно стоящего навеса. Не всегда есть возможность разместить навес с опорой на основную постройку, но этот вариант более выгоден по некоторым причинам:

отвод воды от фундамента и стен;
стоимость опор и каркаса можно смело делить на два;
если это автомобильный навес, то машина будет почти, как в гараже.

Единственной сложностью может стать привязка конструкции к зданию, но если разобраться, то никаких сложностей не возникнет, главное, все делать с небольшим запасом по прочности. Стойки, которые стоят в удалении от дома вкапывают в землю и бетонируют, а можно просто укрепить их бутованием, если навес не очень громоздкий.

Заливка фундамента и установка несущих опор

Фундамент для навесов из металлического профиля делается столбчатый. Ямы копаются ручным или механическим буром, на глубину в 50 см. Армирования не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента потребуется трое суток, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. В закладных по углам просверливаем отверстия и прикручиваем столбы анкерами к бетону. Эту работу выполняем, сверяясь со строительным уровнем.

Сборка крыши навеса

Ответ на вопрос — как сварить ферму для навеса довольно прост. Это делается они из боковых профилей и раскосных решеток. Обычно первые имеют сечение на 10 мм большее, чем вторые, но оно может быть и одинаковым. Начинаем со сращивания по краям, продолжая затем двигаться к центру:

Точечное наживление.
Проверка по уровню и, если нужно, правка кувалдой.
Полная обварка элементов.

Обычно боковые и стропильные фермы собираются отдельно, затем по очереди устанавливаются на опоры: сначала боковые, а на них стропильные. Однако, если есть подъемное оборудование, весь каркас крыши можно собрать на земле, как это показано на фото ниже.

Поднимаем фермы или готовый каркас из профиля на опоры – тут понадобится минимум две пары рабочих рук. Далее стандартные действия: точечная сварка, проверка уровнем, а затем постоянная сварка. После того, как вся конструкция каркаса будет собрана, производим зачистку мест сварки от окалины и обработки их антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности – наносим его самостоятельно. К этому этапу следует относиться очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Монтаж поликарбоната

Поликарбонатные листы укладываются на каркас как есть, без снятия защитной пленки. При помощи дрели на них высверливаются отверстия для вхождения креплений – в 4 см от края. Используем не обычные метизы для металла, а специальные термошайбы, с уплотнительными кольцами и заглушками. На отверстие накладываем термошайбу, закручиваем ее саморезом и закрываем его шляпку заглушкой. Вхождение крепежа должно быть строго перпендикулярным поверхности поликарбоната. Закручиваем плотно, но не перетягиваем, во избежание порчи поверхности материала.

Стыковку листов поликарбоната производим при помощи разъемного профиля. Его нижняя часть прикручивается на обрешетку каркаса еще до укладки кровельного материала. Крышка «пристегивается» посредством зубчатого замка, «лапки» которого расположены на обоих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, которые обеспечивают дополнительную изоляцию стыков.

И остается последний шаг – закрываем боковые срезы поликарбонатных листов перфолентой, а затем торцевым профилем. Так мы защитим воздушные каналы кровли от проникновения влаги и загрязнений. На этом строительство металлического навеса окончено, можно переходить к отделке площадки под ним.

Крепление конструкции к зданию

Поскольку стоек будет всего две-три с одной стороны, то легкий прокат уже не подойдет. Здесь нужно использовать прочный пустотелый прокат 40х60 мм или подобный ему, но не меньше. Зимы бывают разные. К зданию ферму фиксируют анкерами, а если площадь перекрытия большая, более 6 квадратов, тогда устраивают несколько дополнительных пристенных стоек. Вся конструкция фиксируется при помощи сварки, после чего обрабатывается грунтом и окрашивается. Кровельное покрытие фиксируется при помощи саморезов через уплотнительные шайбы.

Среди вариантов, которые представлены на картинках, наверняка найдется навес, который вдохновит на постройку собственной конструкции. Желаем удачи в реализации самых смелых задумок!

Фундамент

До возведения навеса готовят место установки. Это может быть просто ровная площадка или ее сверху закатывают асфальтом, выкладывают плитку. Если площадку просто ровняют, то тщательно удаляют траву. Для асфальтирования или под плитку со всей зоны снимается 0,3 метра грунта. На дно укладывают агроткань для защиты от прорастания растений. Сверху засыпают слой песка, тщательно трамбуют. Далее засыпают щебень. Под плитку снова засыпают песок, а щебень готовят под асфальтирование.

По периметру выкапывают ямы 0,8 метра глубиной. На дно засыпают песок, а потом щебень. Устанавливают опоры. Необходимо тщательно следить, чтобы они стояли вертикально, без уклона. Для их фиксации заливают яму цементом. Отводится примерно полтора часа на выравнивание их по вертикали. Далее опоры оставляют до застывания смеси.

Есть второй способ их крепления. В качестве опорных используются нарезанные профильные трубы, на верхний конец которых наварена большая квадратная платформа. Они полностью цементируются в грунте. На другую наружную часть вертикальной опоры также приваривается квадрат. Платформы крепятся друг к другу болтами. При таком соединении намного легче обеспечить вертикальность стоек.

Если грунтовые воды подходят достаточно близко к поверхности, по периметру устанавливают трубы. Предусматривают дренажную систему. Желательно не выбирать под площадку низину, где скапливается талая вода.

Сборка каркаса

После установки вертикальных опор переходят к сборке навеса:

Сначала ровняют опорные столбы по одному уровню.
Укрепляют периметр. Для этого приваривают сначала короткие участки, а потом длинные. Перед сваркой отрез трубы схватывают в одной точке и фиксируют хомутом, чтобы при сварке ничего не сдвигалось.
На земле собирают четко по чертежу фермы из профтрубы. На них сверлят отверстия под крепеж кровли.
Краном или другим способом их поднимают на нужную высоту и закрепляют.
Дополнительно усиливают наклонными балками опору крыши.

Как альтернатива, сваркой ферм можно заниматься сразу на высоте. Но так сложнее выдержать вертикальность конструкции.

После завершения сварных работ все швы чистят от шлака болгаркой. При появлении трещин укрепляют дополнительно стальными пластинами. Все стыки тщательно красят и вскрывают лаком. Эти зоны подвержены коррозии в первую очередь.

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
материал служит долгое время.

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Односкатный навес из профильной трубы чертеж. Расчет и чертеж навеса

Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Обязательные моменты

До начала строительства навеса необходимо определиться со следующими моментами:

размещение. Учитывайте последующее использование, размеры участка, стороны света, наличие уклонов. Обустраивать во впадине не рекомендуется. Либо предварительно придется обустраивать дренажную систему.

Если речь идет о зоне отдыха, выбирайте солнечные либо, наоборот, теневые участки подальше от глаз соседей. Навес для автомобиля лучше делать ближе к дому, а хозяйственный — на заднем дворе;

стационарный или временный. В первом случае обустраивается фундамент либо стационарная площадка с асфальтовым, бетонным покрытием. Можно выложить брусчаткой или плиткой. Во втором варианте достаточно ровного места и конструкции, устойчивой к ветру

Важно понимать, что, чем конструкция выше, тем больше вероятность опрокидывания при порывах ветра;
форма. В простейшем варианте обустраивается односкатный навес, примыкающий к дому и предназначенный для автомобиля, хранения хозяйственных принадлежностей

Более сложные формы: с двумя и более скатами, в виде купола, арки и т. д. используются для зон отдыха, веранд, террас. Выбирая их, думайте о том, как рассчитать конструкцию, есть ли возможность согнуть трубы нужным образом, как рассчитать нагрузку и т. д.

Важно сопоставить задачу, возлагаемую на козырек и его форму. Для автомобиля подойдет простая односкатная или двускатная кровля

Купол или арку придется делать очень больших размеров, что приведет к потере устойчивости. А для небольшого козырька над крыльцом выбирается и более причудливый вариант формы.

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
труба размером 2х40х40 мм используется в конструкции до 5,5 м;
свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Подбор необходимых материалов и инструмента

Поскольку главными требованиями к профильным трубам являются устойчивость и прочность, то для несущих элементов навеса необходимо брать изделия с минимальными размерами 80х80 миллиметров. Для дополнительных деталей оптимально подойдет сечение 40х20 мм.

Расчет количества кровельного материала базируется на вычислении площади поверхности, которая будет закрываться, с увеличением полученного показателя на 5%. Крепление обычно осуществляется кровельными болтами с прокладками. Навес можно собирать одним из таких методов:

сваркой (требуются электроды и сварочный аппарат);
с помощью резьбовых соединений (необходимы крепежные болты и металлические уголки);
с применением специальных хомутов.

Каркас навеса желательно покрасить для защиты от коррозии. Кроме материалов, для работы потребуется такой инструмент: мерительная рулетка, уровень для контроля вертикальности конструкции, шуруповерт, болгарка для нарезания труб, лопата для выполнения земельных работ. В целях безопасности лучше всю сборку проводить в перчатках для защиты рук.

Конструкцию навеса можно изготовить самостоятельно из профильных труб или купить уже готовую. Навес своими руками обойдется значительно дешевле и будет отвечать всем требованиям, если четко следовать методике его построения.

https://youtube.com/watch?v=OWukOH4YGwE

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов
Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб
Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

Что в итоге

Расчет арочных навесов редко делают полностью — фермы считают только для ответственных или крупных объектов, но никак не для небольших построек во дворах частных домов. Для таких строений достаточно посчитать снеговую и ветровую нагрузки. Это нужно, чтобы выбрать подходящую марку профлиста или вид сотового/профилированного поликарбоната.

Кроме того, делают расчет материалов для арочных навесов из металлопрофиля. Он не так прост, как для обычных односкатных и двускатных кровель, поскольку скругленную поверхность нужно «развернуть» на плоскость. Но это не невыполнимая задача: нужно просто подставить значения в формулу или воспользоваться нашим онлайн-калькулятором.Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку! Источник

Навес из профильной трубы
