Каркасный дом: плюсы и минусы, можно ли всё своими руками, технология постройки

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

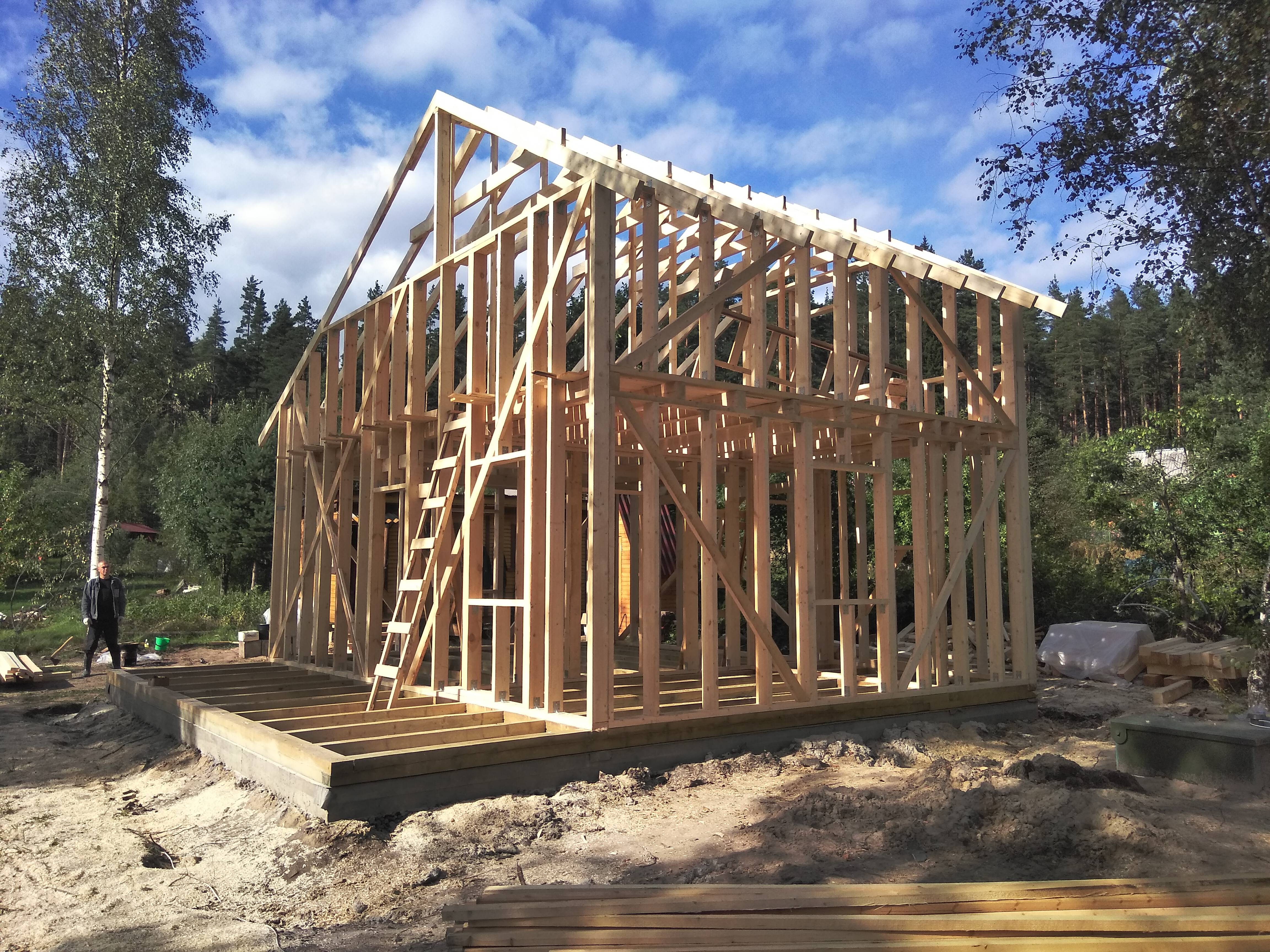

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

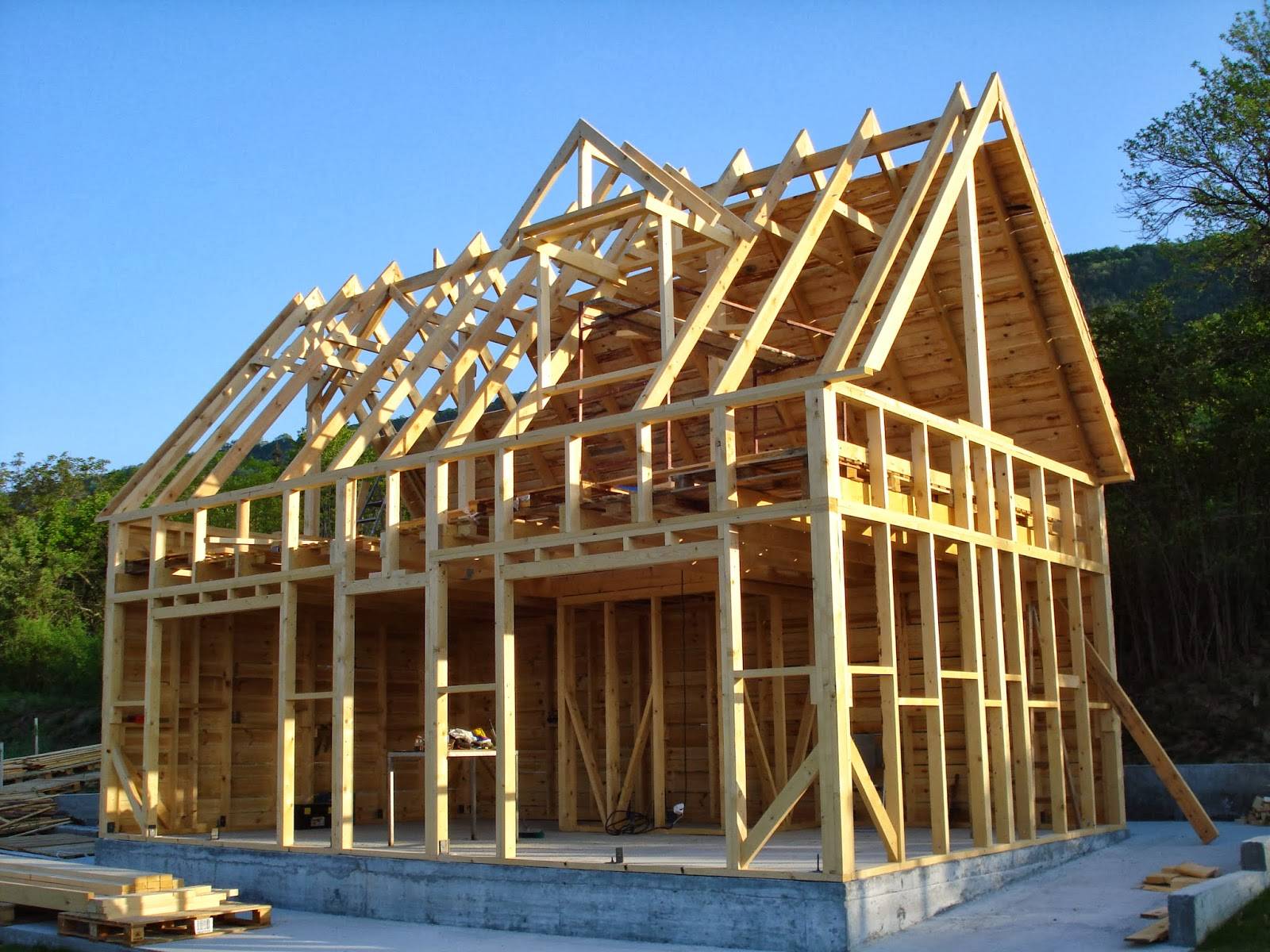

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную  пленку.

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

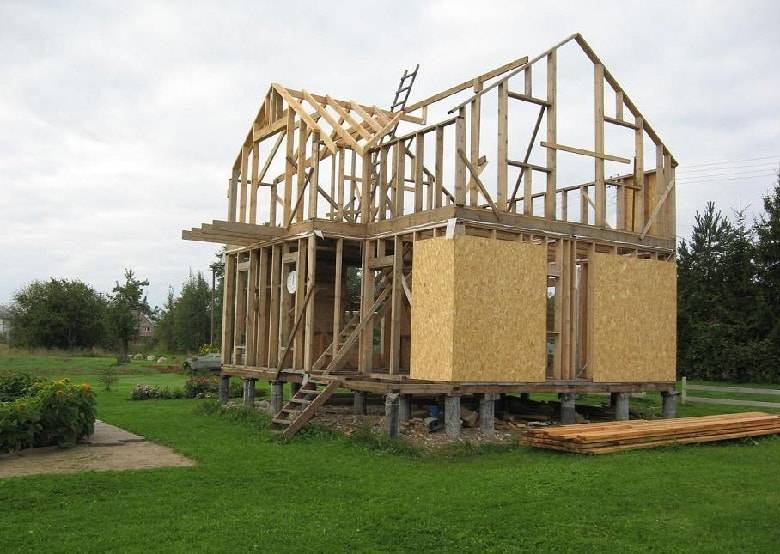

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

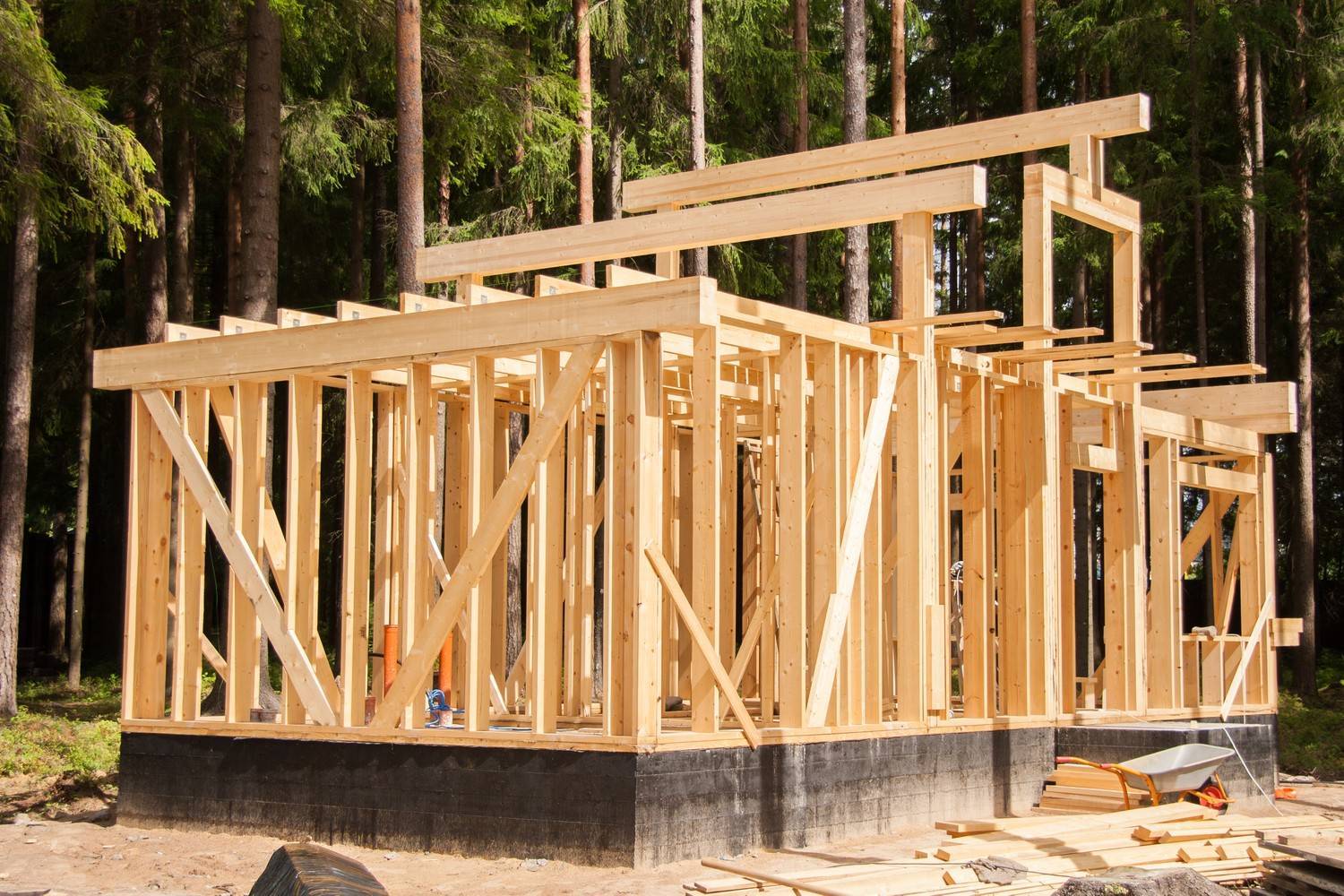

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

  • дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
  • дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
  • каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
  • дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Минусы каркасного строительства

Минусы каркасных домов не так существенны, как плюсы, но не сказать о них нельзя, так как строительство дома – серьезный шаг. Например, нельзя не взять в расчет, что такой дом несколько сложнее возвести, нежели строение из кирпича. Так как при таком виде строительства необходимо учитывать все нюансы и четко соблюдать технологический процесс.

Каркас рассчитывается с учетом всех возможных нагрузок, необходимо просчитать упругость и жесткость всего материала, из которого будет строительство. Так, при строительстве дома из кирпича процесс более однообразен, так как кладка, по своей сути, гораздо примитивнее, нежели строительство такого рода. При каркасном строительстве используется большое разнообразие различных материалов, в связи с этим качество самого изделия напрямую зависит от качества каждого из используемых материалов.

Крайне важно при строительстве обращать внимание на каждый из стыков, максимально внимательно отнестись к проседанию утеплителей и наполнителей, исключить любую возможность продувания панелей. Доставляет некоторые трудности и подгонка элементов обшивки, процесс этот не так чтобы прост, тем более, если при строительстве используются щиты малых размеров. Минусы каркасных домов, как показывают мнения серьезных экспертов, еще и в том, что такое строение достаточно сложно сделать по-настоящему энергосберегающим

Минусы каркасных домов, как показывают мнения серьезных экспертов, еще и в том, что такое строение достаточно сложно сделать по-настоящему энергосберегающим

Доставляет некоторые трудности и подгонка элементов обшивки, процесс этот не так чтобы прост, тем более, если при строительстве используются щиты малых размеров. Минусы каркасных домов, как показывают мнения серьезных экспертов, еще и в том, что такое строение достаточно сложно сделать по-настоящему энергосберегающим.

В отличие от каменного, кирпичного или бревенчатого строения у такого дома невысокие показатели сроков службы и самое большее, на что вы можете рассчитывать, это век. Хотя если к данному строению подойти со всей серьезностью и совершать периодически капитальный ремонт с заменой поврежденных деталей и с заменой пленок и утеплителя, то в принципе, срок эксплуатации может быть продлен на неопределенный срок.

Высокие пожароопасные показатели – это минусы каркасных домов. Каркас, изготовленный из древесины, и правда превосходно горит. Избежать или, во всяком случае, снизить риски возгорания такого дома можно, используя утеплители, не поддерживающие огонь, или пропитав детали из дерева растворами, предотвращающими возникновение огня.

Древесина больше, нежели другие материалы, подвержена гниению, это напрямую зависит от места и региона применения. Как и в случае с пожароопасностью, эту проблему помогут решить подходящие пропитки. Качественно выбранный антисептик решит эту проблему, но со временем придется процедуру повторять.

Экологичность, которой может похвастаться каркасный дом, имеет свои «за» и «против», и не все строения подобного рода отвечают требованиям экологичности. Обшивая стены строения, используются синтетические материалы, и такое сырье, как гипсокартон или ОСБ, достаточно сомнительны в воздействии на человеческий организм. С другой же стороны вопрос все равно открытый, так как пропитки, которые используются при современном строительстве, уже сами по себе достаточно вредны для здоровья.

Серьезные недостатки каркасного дома, как отмечают многочисленные отзывы, заключаются в том, что в стенах такого дома может проживать великое множество различных вредителей. И если у нас на родине проблема с термитами не стоит, то Канада и США давно ведут эту битву. Наши владельцы подобных домов сталкиваются с другой проблемой — мыши. Эти паразиты заводятся в тех домах, где хозяин решил сэкономить на утеплителе и использовал для этого пенопласт.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Расчет материалов

С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.

Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6

При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.

Балки цокольного перекрытия и настил пола

Прочностные качества каркаса в максимальной степени зависят от качества и сечения брусьев обвязки и балок перекрытия. Понятно, что стараются подбирать первосортный материал. А вот сечение зависит и от длины пролетов, и от шага расположения деталей.

Следующим этапом идет закрепление балок цокольного перекрытия. Они, как правило, имеют такой же размер в сечении, как и брусья обвязки. Соединение балок перекрытия с обвязочным поясом осуществляется «в полдерева», для чего в обоих элементах делаются запилы.

Балки должны придать конструкции будущего пола жесткость и надежность. Поэтому, если площадь здания достаточно большая, то часто балки цокольного перекрытия укладываются на обвязочный пояс для каждой из комнат отдельно.

После того как закончен монтаж балок цокольного перекрытия, для дальнейшей работы потребуется настил. И вот тут многие мастера предпочитают сами и советуют новичкам сразу же устраивать полы, как черновые, так и «белые» (конечно, не считая финишного декоративного покрытия). Однако, при таком варианте работы необходимо предусмотреть то, что всю площадь пола нужно будет ежедневно накрывать цельным полотном плотной полиэтиленовой пленки до тех пор, пока все строение не будет защищено от осадков кровлей и стенами.

Все детали нижнего пояса покрываются антисептической и водооотталкивающей пропиткой – эта мера продлит срок эксплуатации здания.

На этом же этапе необходимо поднять канализационную трубу выше поверхности пола на 100 ÷ 150 мм. Для этого в каждом слое настилаемого покрытия, необходимо проделывать отверстия, через которые будет пропущен патрубок канализации.

Миф 5. Каркасный дом не дышит, поэтому в нем всегда очень душно

С научной точки зрения любой дом имеет здоровый микроклимат исключительно благодаря вентиляции, независимо от того или иного материала из которого изготовлены его стены. Сам миф базируется на заведомо ошибочном представлении о том, что кирпичные стены могут дышать — пропускать через себя лишнюю влагу. Но, как говорят специалисты, диффузия самого пара сквозь кирпичную стену очень незначительна в сравнении с объемом его накопления во всем помещении.

Следует отметить, что энергоэффективное здание, независимо от того, из какого материала оно сделано, должно иметь исключительно герметичные конструкции. Что касается свежего воздуха в доме, то для этого необходимо установить эффективную систему вентиляции с вытяжкой. Также, следует предусмотреть естественное проветривание помещений — окна в каждой комнате должны открываться.

Вывод: при установке эффективной системы вентиляции в каркасном доме всегда будет свежий воздух

Миф 6. Каркасный дом не экологичен

Большое количество каркасных домов отвечают всем необходимым требованиям экологичности, и практически все из них имеют специальные европейские сертификаты. Металл и дерево, из которых выполнен каркас дома, относятся к категории наиболее экологичных из всех известных в природе материалов. Каменная вата — нейтральный, не вредный для здоровья человека и природы материал. Пенополистирол при температуре менее 85 °С также не представляет какой-либо опасности. Внутри все стены обшивают ГКЛ, которые на 95 % состоят и из дерева.

Естественно, если дом очень дешевый, то велика вероятность использования некачественных, даже опасных для здоровья материалов. Но следует выделить, что данная опасность может возникнуть далеко не только в строительстве каркасных домов.

Вывод: При строительстве каркасных домов используют в основном материалы природного происхождения, а на все остальные необходимо проверять сертификаты соответствия.

Основные преимущества каркасных домов

Возведение каркасных домов (отзывы это подтверждают) решают проблему получения комфортного и бюджетного жилья.

Преимущества такой технологии:

Все эти преимущества способствуют все большей популярности каркасных технологий среди методов возведения жилых домов. Кроме того, такие технологии позволяют обладателям небольших по размеру домов для увеличения жилой площади обустроить каркасную пристройку к дому своими руками.

Такие конструкции экономичны и при правильном возведении обеспечивают условия для комфортного проживания. Они минимальны в затратах и могут быть пристроены к дому любого типа.

Долговечность — признак успеха

Если ознакомиться с социологическими опросами, в которых принимали участие российские клиенты, долговечность остается важнейшим критерием оценки качества жилого помещения. Менталитет российского гражданина сильно отличается от американского. На рынке США постоянная смена жилья, считается обычным делом.

Опрос о смене жилья

Дом в понимании россиянина, это обитель, в которой будут в будущем проживать дети, а потом и внуки. Такую длительную эксплуатацию могут выдержать только каменные строения. Именно это является основным различием. Каркасный дом рассчитан лишь на 30 лет эксплуатации. Конечно, если по истечении этого срока, провести профилактический ремонт, эксплуатационный период можно продлить еще на 30 лет.

Каркасные дома и их разновидности

Основание строения, изготовленное из пиломатериалов, таких как доски, брусья и балки, и является каркасом, отсюда и название такого строительства. Каркас представляет собой сборную конструкцию, которая впоследствии будет принимать на себя климатические и механические нагрузки, действующие на строение. Большинство деталей для каркасного строительства производится на предприятиях. Более точная подгонка деталей осуществляется непосредственно на самой стройплощадке.

Какой именно тип каркасного дома выбрать? Такие дома разделяются на:

  • Щитовое строительство;
  • Каркасно-щитовое;
  • Каркасные дома.

Все три варианта отличаются друг от друга по манере возведения и по необходимому материалу для постройки того или иного вида строения. Дома этого типа ничем не уступают своим каменным и кирпичным собратьям, и точно также превосходно справляются с теплоизоляцией, и звукоизоляцией, сохраняя при этом должный уровень комфорта. Они превосходно себя зарекомендовали на отечественном рынке даже с учетом наших климатических условий.

Каждое строительство имеет свои отличительные особенности, дома возводятся по тем или иным технологиям, что влечет за собой определенные положительные и отрицательные качества. Любой потенциальный владелец, перед тем, как определиться с выбором варианта, должен иметь возможность ознакомиться со всеми характеристиками своего выбора.
