Фундаменты мелкого заложения

Достоинства и недостатки

Достоинства правильного устройства мелкозаглубленного ленточного фундамента:

• Не нужно сильно углубляться в грунт, а, значит, работу по обустройству траншеи реально выполнить своими руками.
• Относительно небольшие затраты на бетон, поскольку его пойдет на 50-60 процентов меньше.

Свобода выбора технологии. Например, ленточный фундамент может быть не только залит качественным бетоном на основе гранита (реже кварцита), но и уложен из блоков ФБС. Часто в качестве основы выбирается мелкозаглубленный фундамент со сваями.

Недостатки:

• Можно использовать не для всех типов грунта. Ограничения касаются пучинистых грунтов. Хотя и здесь проблема решается путем сооружения отсыпки и дренажного основания.
• Работу по обустройству фундамента нельзя вести в зимнее время года. Специалисты не рекомендуют оставлять уже залитый фундамент без нагрузки на зиму. Поэтому сроки строительства всего дома довольно сжаты, поскольку упираются в интервал от 5 до 6 месяцев.
• Нельзя перепланировать здание. Т.е, если вы решили возвести одноэтажное здание, то передумать и построить мансардный дом, перекрытый плитами, или полноценный дом в два этажа, не получится.

Как видите, есть свои плюсы и минусы, которые стоит учитывать на момент выбора этого основания.

Особенности возведения мелкозаглубленного основания

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелкозаглубленного фундамента

Такое основание требует обязательной защиты от осадков

Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента

В наших предыдущих статьях есть подробная информация о том, как сделать дренаж фундамента.
Одним из способов защиты мелкозаглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве. Узнайте больше из нашей статьи: для чего нужна отмостка и как ее обустроить.
При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.
В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон. Читайте подробную статью о том, какой цемент лучше использовать для качественного бетона.
Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

Другие типы мелкозаглубленных фундаментов: столбчатый, столбчато-ленточный, плитный

Нельзя утверждать, что ленточный мелкозаглубленный фундамент единственный надежный вариант в своем классе. Чтобы убедиться в этом, давайте рассмотрим другие варианты, используемые в строительстве домов:

• Мелкозаглубленный свайный фундамент (столбчатый). Фундамент на сваях в основном применяется для строительства деревянных домов. Углубление делают на 60 см, половину засыпают песком, а вторую заливают бетоном, с учетом выставленной опалубки. Иногда опалубкой пренебрегают и подъем обустраивают из блоков, набирая высоту. Мелкозаглубленный столбчатый фундамент удобен для деревянного домостроения тем, что есть возможность проветривания первых венцов для дома, что исключает их гниение на протяжении всего срока службы. Каждый залитый столб гидроизолируется и утепляется по тем же технологиям, что и ленточный фундамент.
• Столбчато-ленточный. Такое основание вполне выдержит даже сложные блочные дома с плитными перекрытиями. Разве что нужно углубить столбы на глубину промерзания, сделать их широкими и частыми. В то же время, ленточная часть углубляется несильно, так как в этом нет необходимости. Поверх ленточного основания можно возвести фундамент из блоков 20х20х40.

Мелкозаглубленный плитный фундамент. Здесь речь идет о монолитной плите. Для ее обустройства снимается верхний слов и выкапывается углубление на 50-60 см. Укладывается гидроизоляция, затем подушка из песка, дренаж, и только потом заливают стяжку, порядка 20 см высотой. Обязательна армировка стяжки бетона, используя арматуру 8-10 мм в диаметре. Такая мелкозаглубленная фундаментая плита — это хороший вариант для размещения на ней несущих стен и перегородок.

Для каких грунтов используют МЗЛФ

Специфика ленточных оснований состоит в универсальности, способности работать на различных типах грунта. МЗЛФ в этом отношении не является исключением, предоставляя широкие возможности для применения как на сухих, так и влажных пучинистых грунтах.

Принципиальных противопоказаний, отличающихся от общих требований для ленточных фундаментов, не имеется. Подходят как сухие плотные почвы, так и глинистые, суглинки или супеси, хотя в этих случаях понадобится тщательное обследование гидрогеологических условий и состава грунта.

ВАЖНО!
В зависимости от типа грунта меняется технология строительства в части типа дренажа и толщины слоя засыпки, поэтому необходимо располагать максимально полными и точными данными.

Необходимость обустройства песчаной подушки под подошву

Особенности возведения фундаментов мелкого заложения не предполагают копать глубокую траншею, достаточно убрать верхний слой грунта. После этого обустраивают небольшую песчано-гравийную подушку из крупного песка и щебня средней фракции. Полученный слой хорошо утрамбовывают, и после этого можно начинать возводить фундамент.

Бытует мнение, что для заливного монолитного фундамента такую подушку можно не сооружать. Текучий бетон самостоятельно проникнет во все неровности на дне и будет равномерно распределять нагрузку и без подушки. Еще некоторые строители рекомендуют не делать подушку под подошву, когда на участке грунт в виде супеси или глинистый. Определенная логика в таких рекомендациях присутствует. Выполнив песчано-гравийную подсыпку на участках с таким грунтом, существует риск создать под подошвой песчаный мешок, в который может попасть вода, и силы морозного вспучивания окажут воздействие гораздо выше, чем без подушки. Такого эффекта можно избежать, применяя систему дренажа и утеплитель.

Причина попадания воды кроется в повышении пропускающей способности песчаных и глинистых грунтов около фундамента из-за нарушения естественной плотности грунта при проведении работ и прокладке коммуникаций. Попав в песчаную подсыпку, воде будет сложно уйти оттуда, так как грунт вокруг гораздо плотнее. Во время сильных морозов вспучивание будет неравномерным. Это может привести к повреждению конструкции.

Земляные работы

Строительной нитью вымеряем контуры фундамента, нить закрепляем на вбитые в землю куски арматуры. Проверяем диагонали, в том числе диагонали всех комнат – точность до сантиметра, и… поехали!

Рытьё траншеи было начато, когда проливных дождей еще не было. Мелкой мороси бояться не надо, это не помеха, размывать грунт не будет. Ширина траншеи должна быть не менее 30см. Опалубка будет чуть шире или такая же.

Углубление на самом высоком участке площадки мы сделали в 85см. Соответственно, углубление на самом низком участке составило около 40-45см. Высота выступающей части фундамента над землёй должна быть не менее 30см в самом высоком месте участка. У нас получилось 35-40см, а вообще, чем больше эта величина, тем лучше – суше будет внутри дома.

Поскольку уклон участка у нас (40см) был меньше максимальной глубины траншеи (85см), то его можно назвать «малым». Однако он был, и посему мы задались вопросом «пучения» фундамента. Далее все работы мы вели исходя из этой разницы высот

Если на вашей строительной площадке уклон больше, то земляные работы будут абсолютно другие, и даже опалубка будет строиться другая, обязательно обратите на это внимание. Если участок идеально ровный, то вам повезло – земляных работ будет гораздо меньше

На самом низком участке строительства высота фундамента над землей у нас была на 40см выше, чем на верхнем. Поэтому пришлось после заливки фундамента выравнивать это разницу – подсыпать глину и снаружи, и внутри дома, чтобы площадка вокруг фундамента была практически ровной. Все равно после зимы оказалось, что пучение произошло на величину примерно 1см. Что поделать, таковы недостатки самостоятельного строительства.

Рис.3 Схема-пояснение: опалубка и траншея при малом уклоне (40см) (масштаб не соблюдён)

Это была первая часть земляных работ, сделанная до заливки бетона. Вторая часть была уже после заливки, однако уже перед первой частью, то есть рытьём траншеи, стоит заблаговременно продумать такой вопрос: куда складировать вынутый грунт? Надо обязательно растаскивать в отдельные кучи плодородную землю, чистую глину и смесь глины с землей. Плодородную землю, естественно, можно пустить потом для огородных нужд (в компост, на грядки и пр.). Не забудьте, что в целях противодействию пучению почв при малом уклоне засыпается как внешняя сторона МЗФЛ, так и пространство под домом до одного уровня (у нас, напомню, это величина 35-40см). Для этих целей вполне подойдет смесь земли с глиной. А вот глину целесообразнее пустить на отмостку. Чем толще будет слой глины, тем лучше. В будущем отмостку можно будет отделать плиткой или просто залить бетоном, но позаботиться о нужном уклоне отмостки и сделать её на первый год хотя бы из глины нужно обязательно!

Рис.4 Схема-пояснение: как выравнивать площадку снаружи и внутри дома (масштаб не соблюдён)

Итак, заштрихованная цветным карандашом площадь внутри дома засыпается смесью почвы с глиной, а снаружи – глиной. Теперь опалубка возвышается над землей везде равномерно – на 35-40см и снаружи, и внутри дома. Эту часть земляных работ мы делали спустя три недели после заливки, хотя можно и раньше, сразу после снятия опалубки.

Правильный мелкозаглубленный ленточный фундамент: инструкция

Важно соблюдать все технические стандарты и регламенты строительных работ на всех этапах монтажа МЗЛФ. Нужно неукоснительно действовать согласно рекомендуемому порядку действий, не пропуская ни одного этапа

Вся эта технология была опробована многими поколениями строителей, поэтому заниматься самодеятельностью мы настоятельно не рекомендуем. Ниже рассмотрим более подробно основные шаги.

Предварительный этап: траншея

После того как составлен подробный план, можно переходить к реализации проекта. В начале следует снять верхний слой земли, чтобы оставшаяся поверхность была ровной по горизонтали

Этому уделяется особое внимание, ведь если уровень потерян, то строительство может закончиться плачевно. После этого на месте будущего дома происходит разметка участка

С помощью колышков, вбитых в землю, и натянутых веревок появляются очертания места под заглубление. Так мы обозначили границы траншеи, которую будем копать.

В процессе самой копки обязательно подчищают углы и все пересечения. Дно делают относительно ровным, чтобы его линия шла параллельно земле. Дальнейшая технология мелкозаглубленного ленточного фундамента подразумевает создание на дне подушки из песка (и щебня, при необходимости). Как ее правильно сделать, мы описывали выше. Напоминаем, что после отсыпания фракции следует ее плотно утрамбовать. Когда подложка готова, ее поверхность обязательно застилается изолирующим материалом. Это может быть геотекстиль, рубероид, или заливка тонкого слоя подбетонки.

Опалубка

Для этого этапа потребуются деревянные доски. Обязательно с ровной поверхностью и толщиной не менее 2 см. Из них собирают плотный щит, край которого слегка выступает над поверхностью

Важно сделать непроницаемую плоскость, чтобы сквозь них не мог вытекать раствор. Если щели и зазоры все-таки образовались, то их можно устранить с помощью заплаток или пакли.

Заливаем раствор

После того как Вы подготовили опалубку, и установили армирующий каркас, следует начать процесс бетонирования основания. Фундамент (лента мелкозаглубленная) заливается без длительных перерывов в один этап. Если нет возможности сделать все за один день, то готовьтесь к тому, что в дальнейшем могут образоваться расщелины между слоями. Это может привести к фатальному результату, вплоть до разрушения.

Первым делом отливается внутренний периметр, а лишь затем работают с внешним. Раствор подается через одинаковые расстояния, чтобы опалубка заполнялась равномерно и плавно. Категорически запрещено проводить процесс слива бетона в одно место и разгонять его по всему периметру. Таким образом достигается максимальная прочность в любой точке. Затем необходим процесс вибрирования бетона. Если его не провести, можно значительно потерять прочность. После того как произведен залив раствора, следует укрыть поверхность от воздействия солнечных лучей. Чтобы избежать трещин в течение нескольких дней плоскость периодически поливают водой. Первые трое суток не реже, чем раз в 4-5 часов. Следующую неделю промежуток полива увеличивается до 8 часов.

Опалубка демонтируется через 10-12 дней, а строительство можно начинать при наборе марочной прочности. Так как её раствор достигнет раньше месяца, а проверить ее можно неразрушающим методом, то и ждать, чтобы продолжить строительство не всегда обязательно. Однако в целом спешка в этом деле может привести к негативным последствиям, которые будут скрыты от глаз до конца стройки. Но через некоторое время дадут о себе знать, чем неприятно удивят хозяев дома.

Вентиляция фундамента

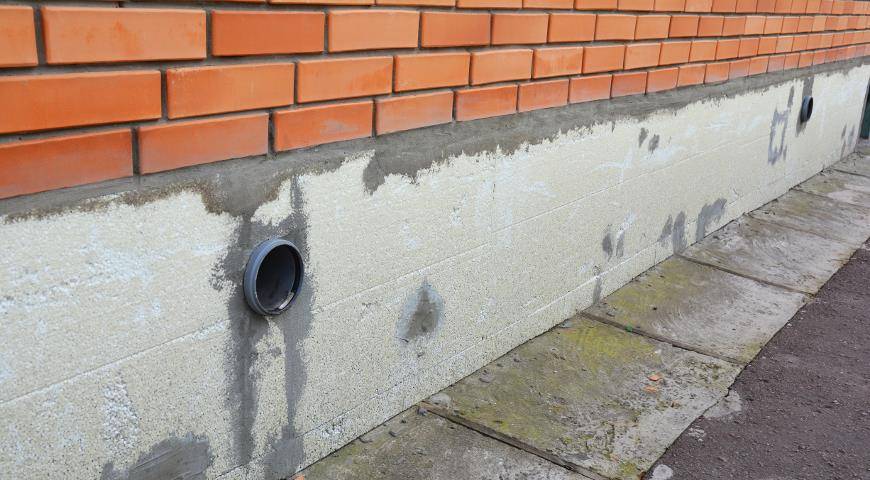

Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

a87470987767af33b5a72994b197ce0b.jpe

5f9cd92b5c5108f95f6db600ecc43a02.jpe ba2dc67121a1263e9f1c95e162caaa57.jpe

8d050ac0020bfc3cdd40386e63aa788d.jpe

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

• На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
• К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
• Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

• Первый слой бетона распределить по всему периметру фундамента.
• Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
• Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
• Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

1. Простота возведения.
2. Надежность конструкции.
3. Высокая устойчивость к изгибающим нагрузкам.

Цельнолитой фундамент имеет надежную конструкцию.

Сборный

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

1. Несложные подготовительные работы.
2. Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
3. Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

Мелкозаглубленный

Его используют в строительстве домов каркасных, из бруса или бревен и при других легких постройках. Возведение фундамента проходит на минимальных глубинах, поэтому основание годится только для устойчивых грунтов (скальных пород, гравелистых песков, крупнообломочных оснований).

В процессе строительства внимание уделяется:

• фактору опирания (в пределах 500 мм от поверхности);
• обустройству гидроизоляции;
• армированию;
• укладке утеплителя.

Мелкозаглубленный фундамент используют в строительстве каркасных домов.

Качественная установка защитных слоев основания позволяет снизить воздействие пучения грунта. Незаглубленная конструкция требует хорошего дренажа для удаления воды, скапливающейся в песке.

Существенное достоинство мелкозаглубленного фундамента в том, что он не требует тяжелых земляных работ. Однако при таком основании отсутствуют подвальные помещения (в качестве компенсации на участке нередко возводят вспомогательные постройки, пристройки и пр.).

Глубокого залегания

Он относится к самым надежным основаниям, т.к. имеет наилучшую несущую способность. Монолитный бетонный блок подвергают армированию композитной или стальной арматурой, затем погружают в грунт.

Глубину заложения фундамента определяют в зависимости от:

• уровня расположения подземных вод;
• несущей способности почвы и чередования ее слоев;
• уровня промерзания поверхности;
• планируемой высоты подвальных помещений.

Фундамент глубокого залегания является надежным основанием.

Заглубленный фундамент применяют при строительстве многоэтажных домов либо для возведения построек из тяжелых материалов. Проведение работ требует немалых материальных и физических затрат, однако его можно использовать на сыпучих и других сложных грунтах. Этот тип основания практически не применяют для частного строительства.

3.2 Определение несущей способности сваи и расчетной нагрузки, допускаемой на сваю по грунту основания и прочности материала сваи. Определение количества свай в фундаменте. Поверка фактической нагрузки, передаваемой на сваю.

Несущая способность висячей свай определяется по
формуле:

Где , ,  – коэффициенты условий работы,

 – расчетные сопротивления грунта соответственно под
нижнем концом сваи и на боковой поверхности сваи;

Расчет свайных фундаментов и свай по несущей
способности грунтов производится исходя из условия:

Где N – расчетная нагрузка, передаваемая на сваю от внешних
нагрузок;

Р – расчетная нагрузка допускаемая на сваю;

 – коэффициент надежности (;

U –
наружный периметр сваи u = 4*0.3=1.2м.

Определим несущую способность свай :

Из таблицы 3 СНиП 2.02.03-85 “Свайные фундаменты”
находим

 =  =  = 1.0, A= 0.3×0.3=0.09 м2,

Расчетное сопротивление грунта на отметке нижнего
конца сваи, распо- ложенного на глубине 3.4+7.9=11.3м согласно СНиП 2.02.03-85 R=400
кПа.

Расчетное сопротивление грунта на боковой поверхности
сваи:

Для песка мелкого:  = 0.8/2 + 3.4= 3.8 м;  37 кПа;

Для суглинка:  = 1.5/2 + 4.2 = 4.95 м;  17 кПа;

 = 1.5/2+5.7= 6.45 м;  17.5 кПа;

Для песка средней плотности:  = 1.3/2+7.2= 7.85 м;  62 кПа;

 = 1.3/2+8.5= 9.15 м;  63 кПа;

В результате для фундамента Ф1:

Расчетная нагрузка допускаемая на сваю:

Определение количества свай в свайном фундаменте
рассчитываем по предельному состоянию первой группы. Для этого нагрузки и воздействия
можно определить путем умножения нормативных на коэффициент 1.2. При определении
размеров ростверка расстояние между осями свай принимается минимальным 3d
сваи. Где d размер поперечного сечения сваи.

Определение количества свай в фундаменте Ф1:

Определение фактической нагрузки передаваемой на сваю:

 – 150 кН;  – 24 кН×м;

 =1.2 х 150= 180 кН;

 = 1.2  =1.2 х 24 = 28.8 кН×м;

Количество свай в свайном фундаменте определяется
следующим образом:

а) Вычисляем среднее давление под подошвой ростверка:

б) Вычисляем площадь подошвы ростверка по формуле:

При этом вес ростверка с грунтом на уступах
определяется из выражения:

G_р,гр = 1,1×А_р×g_m×d_p = 1,1×0.7×20×0,6 = 9.24 кН.

Определяем количество свай с учетом коэффициента 1,2:

Принимаем 1 сваю.

Сваи располагаем в рядовом порядке с расстоянием между
осями равным 3×d,
т.е. равным 0,9 м.

Конструируем ростверк: Размеры поперечного сечения 700х600(h)
мм;

Для фундамента Ф3:

Расчетное сопротивление грунта на отметке нижнего
конца сваи, распо- ложенного на глубине 4.3+7.9=12.2 м согласно СНиП 2.02.03-85
R=400 кПа.

Расчетное сопротивление грунта на боковой поверхности
сваи:

Для песка мелкого:  = 0.9/2 + 3.4= 3.8 м;  37 кПа;

Для суглинка:  = 1.5/2 + 4.2 = 4.95 м;  17 кПа;

  = 1.5/2+5.7= 6.45 м;  17.5 кПа;

Для песка средней плотности:  = 1.3/2+7.2= 7.85 м;  62 кПа;

 = 1.3/2+8.5= 9.15 м;  63 кПа;

В результате для фундамента Ф3 :

Расчетная нагрузка допускаемая на сваю:

Определение количества свай в фундаменте Ф3:

Определение фактической нагрузки передаваемой на сваю:

 =1.2 х 3400 = 4080 кН;

Вычисляем среднее давление под подошвой ростверка:

Вычисляем площадь подошвы ростверка по формуле:

При этом вес ростверка с грунтом на уступах
определяется из выражения:

G_р,гр = 1,1×А_р×g_m×d_p = 1,1×16.17×20×1,6 = 569.2 кН.

Определяем количество свай с учетом коэффициента 1,2:

Принимаем 22 сваи.

Сваи располагаем в рядовом порядке с расстоянием между
осями равным 3×d,
т.е. равным 0,9 м.

Проверяем усилия в крайних рядах свай.

Конструируем ростверк: Размеры поперечного сечения
подколонника 900х900 мм; размеры плиты ростверка: в направлении оси x, y =
0.9+0.3+0.1х2=1.4 м

Принимаем ростверк с размерами плиты 4.2 х 4.2 м.
Высота плиты 600мм, размеры подколонника 1260х1460, глубина стакана 950мм.

Вес ростверка и грунта на его уступах:

 = 0.6 х 4.2 х 4.2 + 1.26 х 1.46 х 1.15 = 12.7 м3

= 4.2 х 4.2 х 1.75 – 6.87 = 18.17 м3

= 1.1 (12.7 х 22 + 18.17 х 18) =667.11 кН.

Определим фактическую нагрузку на крайнюю сваю и
проверим условия:

Условие:

Р =  кПа £ кПа

P_max = кПа £ 1,2 *= 277.3 кПа

P_min=  кПа > 0

Выполняется.

Постройка ленточного мелкозаглубленного фундамента

Чтобы возвести незаглубленный ленточный фундамент своими руками, необходимо выполнить следующие этапы работы:

Подготовка траншеи

Перед тем, как сделать мелкозаглубленный ленточный фундамент, снимите с, выделенной под постройку, территории верхнюю часть почвы и произведите разметку фундамента. Для этого возьмите деревянные колья и капроновую нить и отмерьте углы. После этого, сверьте расстояние между стенами со своим проектом и выройте траншею, высотой порядка 70 см и шириной 30 см.

Следите, чтобы стены траншеи оставались вертикальными, а дно – ровным. На следующем этапе необходимо застелить траншею геотекстилем, который предотвратить смешивание песчаной подушки и грунта.

После этого, на дно траншеи засыпается крупнозернистый песок (мелкий использовать не стоит) или смесь из песка и щебня, высотой 10-15 см. Засыпка должна производиться послойно, с увлажнением и утрамбовкой каждого последующего слоя. Конечная высота песчаной подушки зависит от типа грунта. Наверх подготовленного гидроизоляционного слоя рекомендуется уложить утеплитель (например, рубероид), таким образом, вы произведете утепление мелкозаглубленного ленточного фундамента.

Опалубка

Поверх утеплительного слоя устанавливается опалубка, изготовленная из обрезной доски, ламинированной фанеры или ОСП. Лучше всего делать съемную опалубку, скрепляя ее стенки стяжками с шагом от 0,5 до 1 м.

На обратной стороне опалубки сделайте разметку уровня заливки бетонного раствора.

Армирование

Уложите в опалубку стержни арматуры, предварительно разрезав прутки в соответствии с размерами стен как в поперечном, так и в продольном сечении. В углах и на стыках стен перпендикулярные стержни арматуры необходимо перевязать, чтобы повысить прочность и долговечность армокаркаса.

Сваривать прутья не рекомендуется, так как в местах соединения будет образовываться коррозия.

Полезно! Если высота фундамента превышает 30 см, то вам потребуется несколько слоев арматуры.

Подробнее об армировании МЗЛФ смотрите на видео:

Заливка

Для заливки фундамента можно приобрести готовую цементно-песчаную смесь или изготовить ее самостоятельно:

После заливки первого слоя, в бетонной поверхности необходимо пробить отверстия с помощью прутка. Это нужно для того, чтобы из раствора вышел весь воздух.

Каждый следующий слой цементно-песчаной смеси нужно заливать до того, как схватится предыдущий, поэтому для работы лучше нанять бригаду.

Заключительный слой бетона нужно выровнять по разметке, нанесенной на опалубку. После этого рекомендуется выполнить железнение бетона, для того чтобы повысить прочность фундамента и избежать растрескивания поверхности. Для этого просыпьте еще не схватившийся бетон сухим цементом (удобнее всего для этого использовать обычное сито).

Заключительная обработка

Через 3-5 дней, когда основание схватится, снимите опалубку и произведите вертикальную гидроизоляцию фундамента. Выполнить ее можно несколькими способами:

1. Обмазать поверхность битумной мастикой в 2-3 слоя.
2. Оклеить фундамент рулонным материалом на основе полимера или стекловолокна.
3. Пропитать поверхность пенетрирующейся смесью.

Окончательно фундамент наберет прочность через 28 дней, после чего можно будет  продолжить строительство дома.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.
